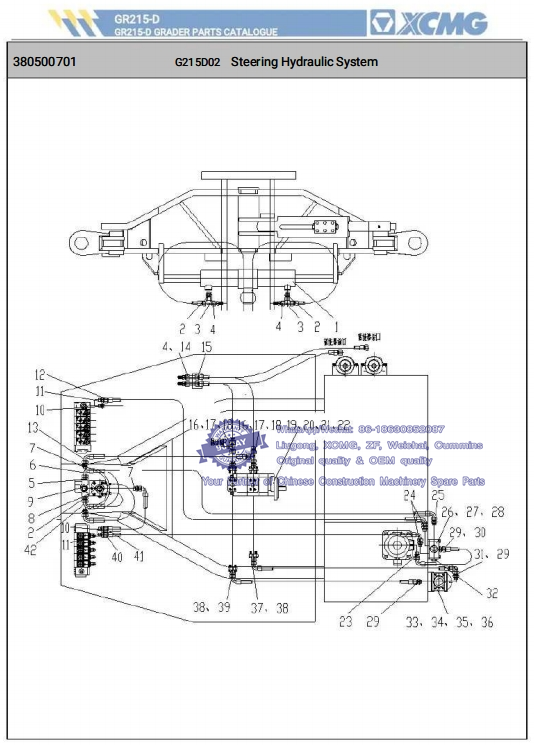

026 380500701 G215D02 Steering Hydraulic System-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380900708 FRONT WHEEL STEERING 1
CYLINDER
2 803190517 NIPPLE 4
3 803190777 TRIPLE UNION JOINT 2
4 803190781 PRESSURE MEASURE JOINT 6 whatsapp:86-18630852087
5 803172004 JOINT 1
6 803191109 HOSE ASS'Y 1
7 803190768 JOINT 2
8 803011053 REDIRECTOR 1
9 803010963 PRIORITY VALVE 1 whatsapp:86-18630852087
10 803172003 JOINT 2
11 803172023 STRAIGHT ADVANCING 2
JOINT
12 803191798 HOSE ASS'Y 1
13 803192035 HOSE ASS'Y 1 whatsapp:86-18630852087
14 803173426 JOINT 4
15 803191856 PRESSURE MEASURE LINE 4
16 803191415 JOINT 2
17 803191083 STRAIGHT ADVANCING 2 whatsapp:86-18630852087
FLANGE UNION JOINT
18 860100843 TRIPLE UNION JOINT 2
19 803011197 DUPLICATE GEAR PUMP 1
20 380300729 WASHER 1
21 805000103 M14X35 BLOT 2
22 805300033 14 WASHER 2
23 803191003 JOINT 1
24 803190778 JOINT 2
25 803172006 JOINT 1
26 380700274 OVERFLOW VALVE 1
27 805000656 M8X65 BLOT M8X65 4 whatsapp:86-18630852087
28 860101055 8 WASHER 4
29 803173414 JOINT 3
30 803190850 HOSE ASS'Y 1
31 803172014 RIGHT ANGLE UNION JOINT 1
32 803192109 PLUG 1
33 380901084 OIL SUCTION TRANSITION 1 whatsapp:86-18630852087
BLOCK
34 803192119 O 56×3.55 O SEAL RING 1
35 805100290 M10X60 SCREW 4
36 805300014 10 WASHER 10 4
STRAIGHT ADVANCING
37 803191081 FLANGE UNION JOINT 1
38 803191799 HOSE ASS'Y 2
39 803191082 STRAIGHT ADVANCING 1 whatsapp:86-18630852087
FLANGE UNION JOINT
40 803191797 HOSE ASS'Y 1
41 803191181 HOSE ASS'Y 1
42 803191817 HOSE ASS'Y 2
42 803191817 HOSE ASS'Y 2

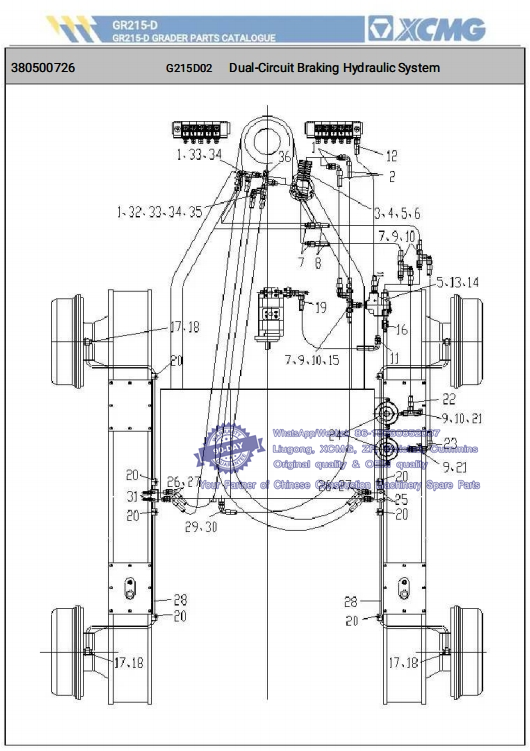

027 380500726 G215D02 Dual-Circuit Braking Hydraulic System-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 803192034 JOINT 4
2 803191740 HOSE ASS'Y 2 whatsapp:86-18630852087
803011203 GR215DII
3 BRAKE VALVE 1
803083724 GR215DV
4 805000017 M8×25 BOLT M8X25 3
5 805300010 GB/T93 8 WASHER 5 whatsapp:86-18630852087
6 805300069 8 WASHER 3
7 803191725 NIPPLE 5
8 803190819 HOSE ASSEMBLY 2
9 803190520 TRIPLE UNION JOINT 5 whatsapp:86-18630852087
10 803173437 RIGHT ANGLE UNION JOINT 4
11 803192644 JOINT 2
12 803191111 HOSE ASS'Y 1
13 803011211 VALVE 1 whatsapp:86-18630852087
14 805010093 BLOT 2
15 803190777 TRIPLE UNION JOINT 1
16 803078016 ACCUMULATOR PRESSURE SWITCH 1 whatsapp:86-18630852087
17 805009809 M14X1.5X32 BLOT M14X1.5X32 4
18 805300024 14 WASHER 8
19 803192033 HOSE ASS'Y 1
20 803190339 CLIP 8
21 803191589 JOINT 2
22 803191920 HOSE ASS'Y 1
23 803191921 HOSE ASS'Y 1
24 803202752 ACCUMULATOR 2 whatsapp:86-18630852087
25 803192111 PLUG 2
26 803173411 JOINT 4
27 803192032 HOSE ASS'Y 4
28 380901085 METAL TUBE ASS'Y 2
29 803172004 JOINT 1
30 380901260 HOSE ASS'Y 1
31 819909401 PRESSURE MEASURE JOINT 2
32 803190776 TRIPLE UNION JOINT 1
33 803190764 TRIPLE UNION JOINT 2 whatsapp:86-18630852087
34 860100850 RIGHT ANGLE UNION JOINT 2
35 380500404 JOINT 1
36 803078015 STOPLIGHT PRESSURE 1
SWITCH

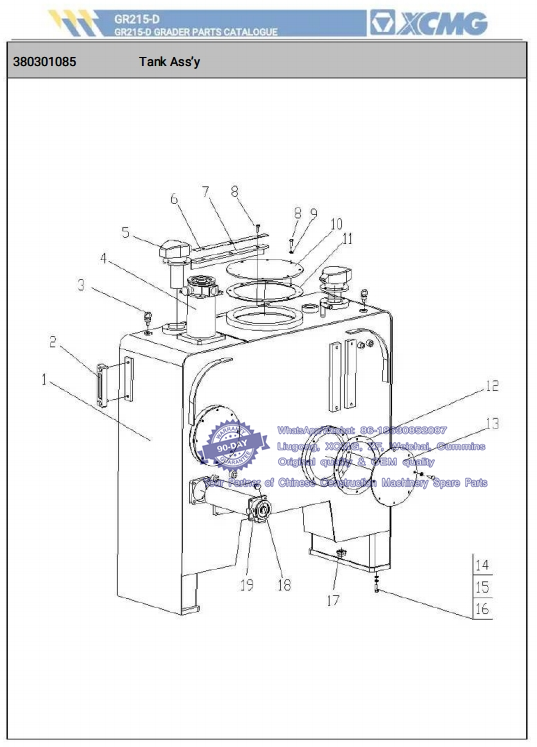

028 380301085 Tank Ass’y-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380602179 BOX BODY 1 GR215D00
1 380904627 BOX BODY 1 GR215D02 whatsapp:86-18630852087
1 380602179 BOX BODY 1 GR215D05
2 803202737 LIQUIDOMETER 1
3 805105388 M16 SCREW 2
4 803190287 FILTER 1
5 803190351 LOCKABLE BREATHER 2 whatsapp:86-18630852087
FILTER
6 380901168 PLATE 1
7 380901167 RUBBER PAD 1
8 805000017 M8×25 BOLT 24
9 860101055 8 WASHER 24
10 380901169 FUEL TANK CAP 1
11 380901170 CUSHION 1
12 380900901 CUSHION 1
13 380902102 FUEL TANK CAP 1 whatsapp:86-18630852087
14 805300011 16 WASHER 6
15 805000026 M16×45 BOLT 6
16 805300013 16 WASHER 6 whatsapp:86-18630852087
17 803190885 PLUG SCREW 1
18 803192105 O I L P L UG 1
19 803112558 OIL SUCTION STRAINER 1

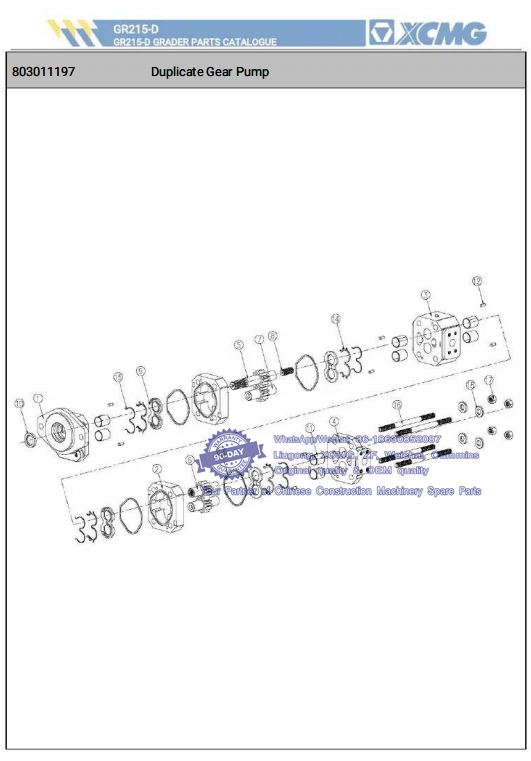

029 803011197 Duplicate Gear Pump-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 803268926 COVER 1
2 803268927 BODY, PUMP 2 whatsapp:86-18630852087
3 803268928 MIDDLE BODY 1
4 803268929 COVER,REAR 1
5 803268930 MAIN GEAR 1 whatsapp:86-18630852087
6 803268931 MAIN GEAR 1
7 803268932 DRIVEN GEAR 2
8 803268933 CONNECTING SHAFT 1
9 803268934 PLATE 4
10 803268935 OIL SEAL 1 whatsapp:86-18630852087
11 803268936 BEARING 8
12 803268937 PIN 8
13 803268938 SQUARE SEAL RING 4
14 803268939 E E SEAL RING 4
15 803268940 E RETAINER 4 whatsapp:86-18630852087
16 803268941 BOLT 4
17 803268942 N UT 4
18 803268943 WASHER 4

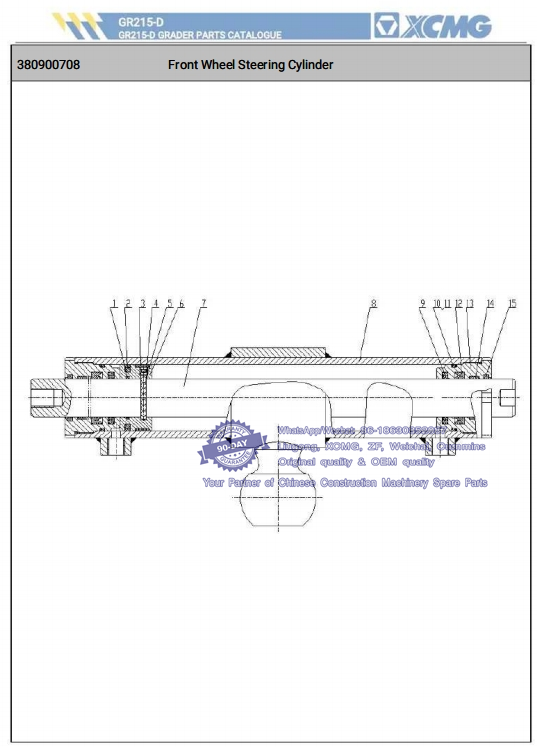

030 380900708 Front Wheel Steering Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 8 03192170 O 45×3.1 O RING 1
2 8 03192264 70×59×4.2 GLYD RING 1
3 803268681 SUPPORT RING 1 whatsapp:86-18630852087
4 805100073 M8×7 SCREW 1
5 800511423 Φ6 STEEL BALL 1
6 803268682 PISTON 1
7 803268683 R OD 1
8 803268684 CYLINDER BODY 1
9 803192265 40×55.1×6.3 STEP SEAL 2 whatsapp:86-18630852087
10 803268685 SLEEVE,GUIDE 2
11 801100080 O 70×3.1 O RING 2
12 803268686 A70×65.2×1.5 RETAINER 2
13 803192266 U 40×55×10 U RING 2 whatsapp:86-18630852087
14 803268687 SUPPORT RING 2
15 381600478 40×48.6×5.3 DUST RING 2
