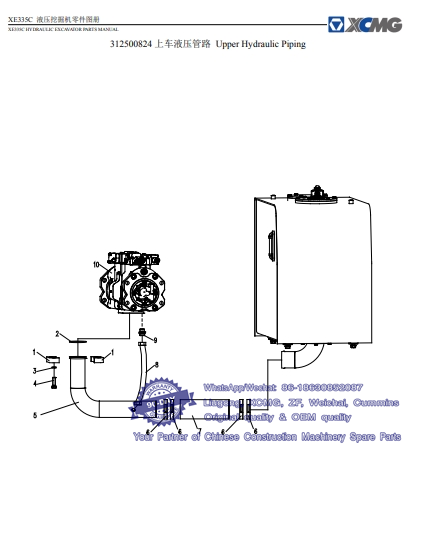

027 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312600108 法兰盘 Flange 1
2 801100122 O 型圈 82.5×3.55O-ring 1
3 805338263 垫圈 16Washer 4
4 805139897 螺钉 M16×55Screw 4
5 312500835 吸油管 Pipe 1
6 801968659 T 型抱箍 Clamp 4
7 803172021 胶管 B 102×360Hose 2
*8 803177216 软管总成 HoseAssembly 1
9 803172165 接头 Adapter 1
10 803007245 液压泵 Pump 1 H

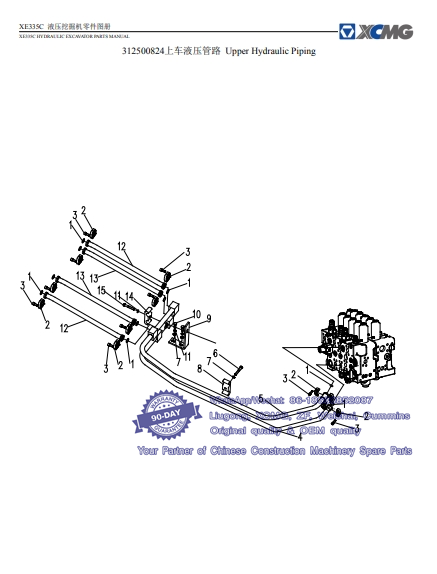

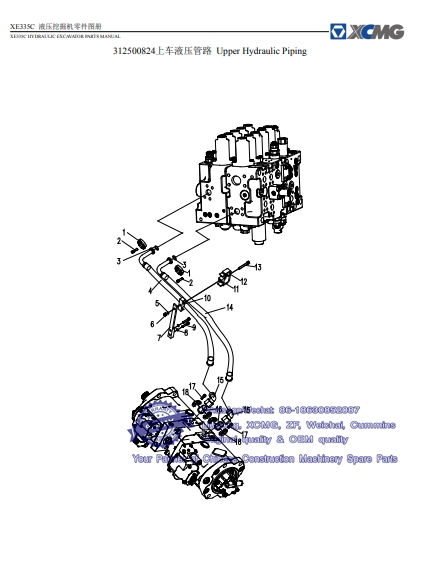

28 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803370225 法兰组件 Flange 4
2 805103652 螺钉 M10×35（10.9）Screw 16
3 819909164 O 形圈 32.92×3.53O-ring 4
4 803305000 软管总成 Hose Assembly 1
5 805338261 垫圈 12Washer 1
6 805238367 螺母 12Nut 1
7 312700015 支架 Plate 1
8 805338260 垫圈 10Washer 2
9 805046535 螺栓 M10×55Bolt 2
10 312600113 下管夹 Clamp 1
11 312600112 上管夹 Clamp 1
12 312600111 压板 Plate 1
13 805046648 螺栓 M12×90Bolt 1
14 803304999 软管总成 Hose Assembly 1
15 803104493 接头 Joint 2
16 803150759 法兰接头 Joint 2
17 805046460 螺栓 M12×45Screw 8
18 801902759 法兰组件 Flange 2

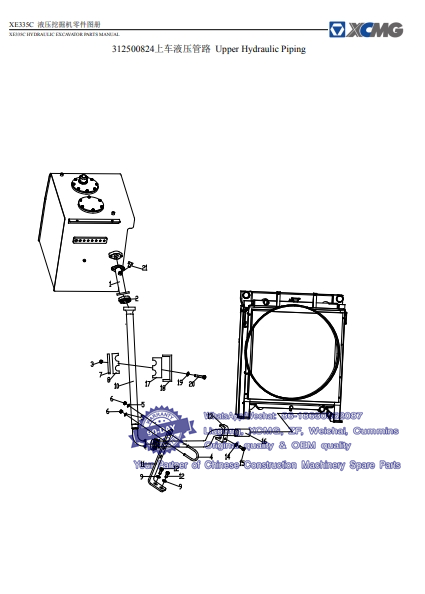

029 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312501058 回油钢管 Pipe 1
2 803306132 法兰组件 Flange 2
3 805238367 螺母 M12 Nut 3
4 312700167 U 形管夹 Clamp 4
5 805338268 垫圈 10Washer 5
6 805238371 螺母 M10Nut 6
7 312501008 管夹座 Plate 7
8 312501007 下管夹 Clamp 8
9 805338281 垫圈 12Washer 9
10 803373851 软管总成 Hose Assembly 10
11 312500831 支架 Bracket 11
12 805006412 螺栓 M12×30Bolt 12
13 312500846 管夹 Clamp 13
14 805338279 垫圈 10Washer 14
15 805046760 螺栓 M10×100Bolt 15
16 803172181 接管 Joint 16
17 312501003 单管夹 Clamp 17
18 312501002 压板 Plate 18
19 805338281 垫圈 12 Washer 19
20 805046654 螺栓 M12×140Bolt 20
*21 803546870 发讯器 Annunciator 1

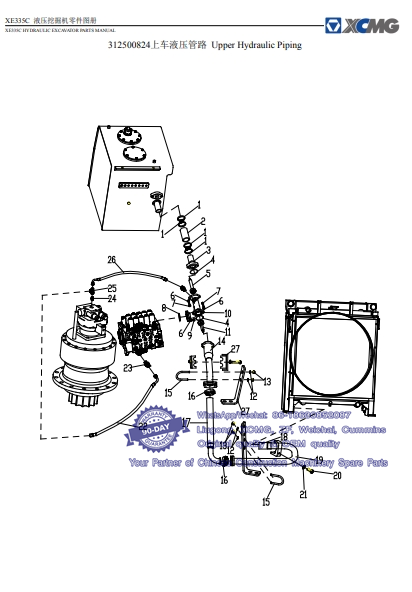

030 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 801905645 T 型抱箍 Clamp 4
*2 312700818 回油胶管 Hose 1
3 312600119 法兰接管ⅠFlange 1
4 801100188 O 型圈 71.0×3.55O-ring 2
5 803007373 单向阀 Valve 1
6 805338261 垫圈 12Washer 12
7 805139872 螺栓 M12×55Bolt 4
8 803164126 O 型圈 61.5×3.55O-Ring 1
9 805139870 螺栓 M12×35Bolt 4
10 312700160 回油三通 Pipe 1
11 803007372 单向阀 Valve 1
12 805338268 垫圈 10Washer 4
13 805238371 螺母 M10Nut 4
14 312501057 法兰接管 Flange 1
15 312700167 U 形管夹 Clamp 2
16 803306132 法兰组件 Flange 2
17 803373850 软管总成 Hose Assembly 1
18 803172181 接管 Joint 1
19 312501054 钢管总成 Pipe 1
20 805046760 螺栓 M10×100Bolt 1
21 805338279 垫圈 10Washer 1
22 803173433 软管总成 Hose Assembly 1
23 803172164 接头 Joint 1
24 803172164 接头 Joint 1
25 803166482 接头 Joint 1
26 803303035 软管总成 Hose Assembly 1
27 312501001 管夹 Clamp 1

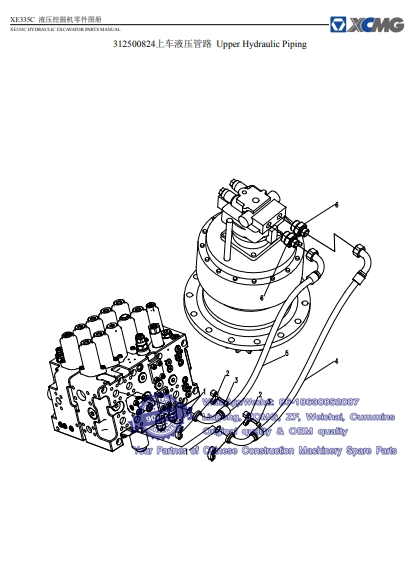

031 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803181885 软管总成 Hose Assembly 1
2 803172174 接头 Joint 1
3 803190167 软管总成 Hose Assembly 1
4 800787174 接头 Joint 1

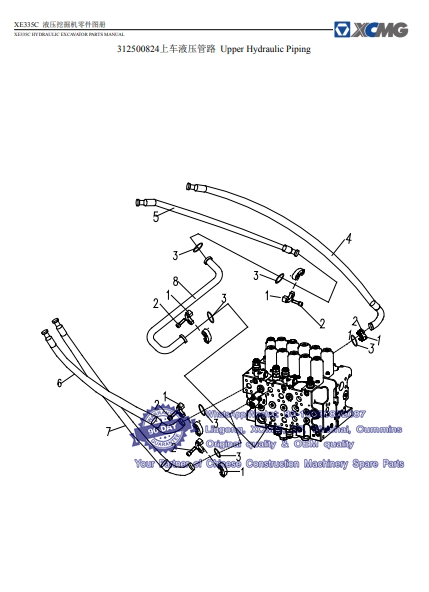

032 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 819909164 O 形圈 32.92×3.53O-Ring 10
2 803370225 法兰组件 Flange 10
3 805103652 螺钉 M10×35（10.9）Bolt 40
4 312500844 动臂小腔钢管总成 Pipe 1
5 312500843 动臂大腔钢管总成 Pipe 1
6 805046480 螺栓 M12×75Bolt 1
7 805338280 垫圈 12Washer 2
8 312600104 管夹 Clamp 1
9 312500143 支架 Seat 1
10 805046547 螺栓 M12×35Bolt 2
11 805238367 垫圈 12Washer 4
12 803303029 软管总成 Hose Assembly 2
13 803303030 软管总成 Hose Assembly 2
14 312500101 管夹 Clamp 1
15 805046645 螺栓 M12×80Bolt 1
033 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803370225 法兰组件 Flange 5
2 805139765 螺钉 M10×35（10.9)Bolt 20
3 819909164 O 形圈 32.92×3.53O-Ring 5
4 803306762 软管总成 Hose Assembly 1
5 803303032 软管总成 Hose Assembly 1
6 803303028 软管总成 Hose Assembly 1
7 803303027 软管总成 Hose Assembly 1
8 312700062 软管总成 Hose Assembly 1
034 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 819909164 O 形圈 32.92×3.53O-Ring 2
2 803370225 法兰组件 Flange 2
3 805139765 螺钉 M10×35（10.9）Screw 8
4 803306752 软管总成 Hose Assembly 1
5 803306753 软管总成 Hose Assembly 1
6 803308720 软管总成 Hose Assembly 1
7 803308721 软管总成 Hose Assembly 1
