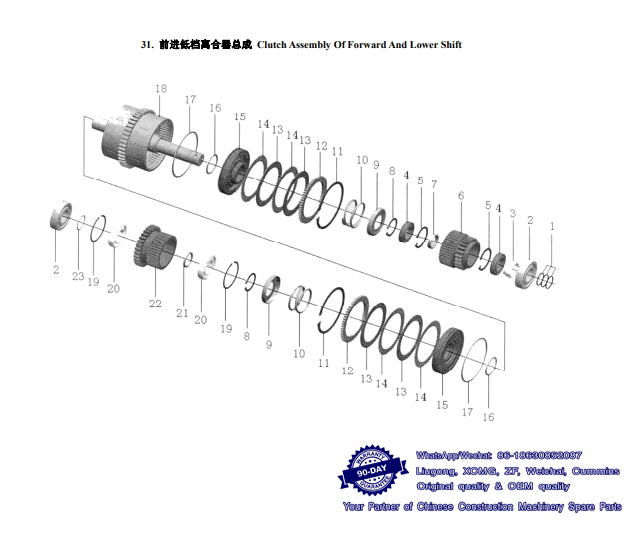

031 前进低档离合器总成 Clutch Assembly Of Forward And Lower Shift-- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 ZL10.5.1-8 密封环 Seal Ring 3 whatsapp 86-18630852087
2 GB276-82 轴承 6308 Bearing 2
3 ZL10.5.1-10 挡圈 Snap Ring 2
4 GB276-82 轴承 6008 Bearing 2
5 GB893.1-86 挡圈 68 Snap Ring 2
6 ZL10.5.1-6 齿轮 Gear 1
7 ZL10.5.1-7 挡圈 Snap Ring 1
8 GB894.1-86 挡圈 50 Snap Ring 2
9 ZL10.5.1-11 弹簧支承座 Spring Bracket 2 whatsapp 86-18630852087
10 ZL10.5.1-5 离合器弹簧 Clutch Spring 2
11 GB893.1-86 挡圈 150 Snap Ring 2
12 ZL10.5.1-3 离合器活塞压板 Clutch Piston Plate 2
13 ZL10.5.1.3 离合器主动片 Clutch Active Flake 8
14 ZL10.5.1-4 离合器从动片 Clutch Driven Flake 8 whatsapp 86-18630852087
15 ZL10.5.1.1A-1 活塞 Piston 1
16 ZL10.5.1.1A-2 矩形圈 Rectangle Ring 2
17 ZL10.5.1.1A-3 矩形圈 Rectangle Ring 2
18 ZL10.5.1.2 前进低档离合器毂体总成 Clutch Body Assembly Of Forward And Lower Shift 1
19 ZD305 止动环 80 Snap Ring 2
20 GB/T276-94 轴承 6208N Bearing 2 whatsapp 86-18630852087
21 ZL10.5.1-1 挡圈 Snap Ring 1
22 ZL10.5.1-2 齿轮 Gear 1
23 ZL10.5.1-12 垫圈 Washer 1 whatsapp 86-18630852087

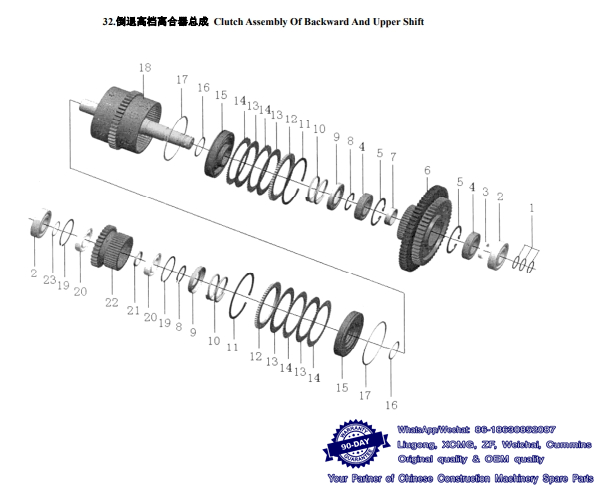

032 倒退高档离合器总成 Clutch Assembly Of Backward And Upper Shift -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 ZL10.5.1-8 密封环 Seal Ring 3 whatsapp 86-18630852087
2 GB276-82 轴承 6308 Bearing 2
3 ZL10.5.2-3 隔环 Spacer Ring 1
4 GB276-82 轴承 6209 Bearing 2
5 GB893.1-86 挡圈 85 Snap Ring 2
6 ZL10.5.2.2 双联齿轮 Double Gear 1
7 ZL10.5.2-2 挡圈 Snap Ring 1
8 GB894.1-86 挡圈 50 Snap Ring 2
9 ZL10.5.1-11 弹簧支承座 Spring Bracket 2 whatsapp 86-18630852087
10 ZL10.5.1-5 离合器弹簧 Clutch Spring 2
11 GB893.1-86 挡圈 150 Snap Ring 2
12 ZL10.5.1-3 离合器活塞压板 Clutch Piston Plate 2
13 ZL10.5.1.3 离合器主动片 Clutch Active Flake 8
14 ZL10.5.1-4 离合器从动片 Clutch Driven Flake 8
15 ZL10.5.1.1A-1 活塞 Piston 2
16 ZL10.5.1.1A-2 矩形圈 Rectangle Ring 2
17 ZL10.5.1.1A-3 矩形圈 Rectangle Ring 2
18 ZL10.5.1.2 倒退高档离合器毂体总成 Clutch Body Assembly Of Backward And Upper Shift 1
19 ZD305 止动环 80 Stop Ring 2
20 GB/T276-94 轴承 6208N Bearing 2 whatsapp 86-18630852087
21 ZL10.5.1-1 挡圈 Snap Ring 1
22 ZL10.5.1-2 齿轮 Gear 1
23 ZL10.5.1-12 垫圈 Washer 1 whatsapp 86-18630852087
033 中间轴总成 Middle Shaft Assembly -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 GB5783-86 螺栓 M10×30 Bolt 6 whatsapp 86-18630852087
2 GB93-87 垫圈 10 Washer 6
3 ZL10.5-6 压盖 Cover 1
4 ZL10.5-7 纸垫 Paper Gasket 1
5 GB276-82 轴承 6308 Bearing 2 whatsapp 86-18630852087
6 ZL10.5-32 中间轴 Middle Shaft 1
7 ZL10.5-5 挡圈 Snap Ring 1
8 ZL10.5-8 中间轴小齿轮 Small Gear Of Middle Shaft 1
9 ZL10.5-30 挡圈 Snap Ring 1
10 ZL10.5-31 中间轴大齿轮 Big Gear Of Middle Shaft 2
11 GB1235-77 O 形圈 90×3.1 O Ring 1
12 ZL10.5-33 端盖 Cover 1 whatsapp 86-18630852087

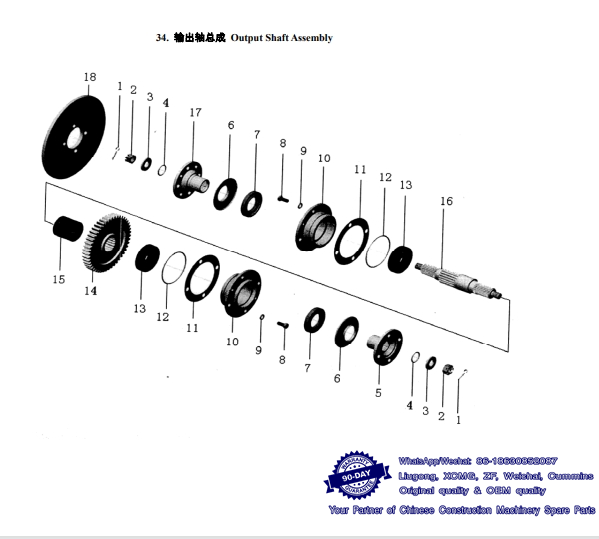

034 输出轴总成 Output Shaft Assembly -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 GB91-86 销 4×36 Pin 2 whatsapp 86-18630852087
2 GB9459-88 螺母 M20×1.5 Nut 2
3 BJ130-2402034 垫圈 Washer 2
4 ZL10.5-26 O 形圈 37×3.1 O Ring 2
5 ZL10.5-27(NJ2) 连接凸缘 Connect Flange 1
6 BJ130-2402034 防尘罩 Dust-proof Cover 2 whatsapp 86-18630852087
7 BJ130-2402052 油封总成 47×84×12 Oil Seal Assembly 4
8 GB5783-86 螺栓 M12×30 Bolt 8
9 GB93-87 垫圈 12 Washer 8
10 ZL10.5-22 输出轴轴承座 Bearing Seat Of Output Shaft 2
11 ZL10.5-17 调整垫片 Regulatory Washer 2
12 GB1235-77 O 形圈 110×3.1 O Ring 2
13 GB297-84 轴承 30308 Bearing 2 whatsapp 86-18630852087
14 ZL10.5-20 输出齿轮 Output Gear 1
15 ZL10.5-19 挡圈 Snap Ring 1
16 ZL15.5-13 输出轴 Output Shaft 1
17 ZL10.5-27(NJ1) 连接凸缘 Connect Flange 1
18 ZL10.5-41 制动盘 Brake Disk 1 whatsapp 86-18630852087

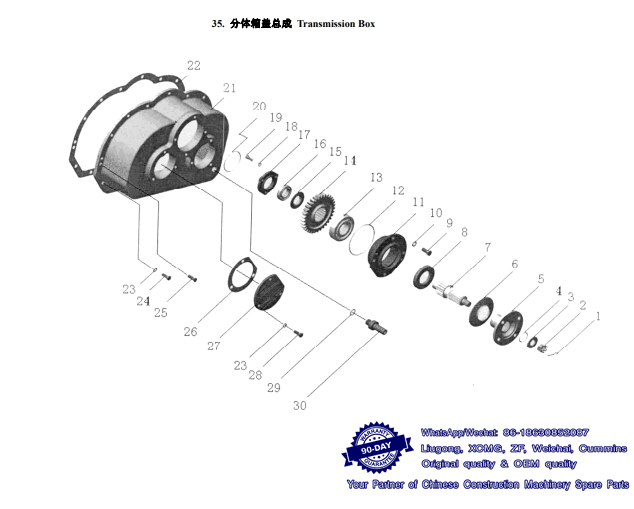

035 分体箱盖总成 Transmission Box -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 GB91-86 销 4×36 Pin 2 whatsapp 86-18630852087
2 GB9459-88 螺母 M20×1.5 Nut 2
3 BJ130-2402041 挡圈 Snap Ring 2
4 ZL10.5-26 O 形圈 37×3.1 O Ring 2
5 ZL10.5-27(NJ2) 连接凸缘 Connect Flange 1
6 BJ130-2402034 防尘罩 Dust-proof Cover 2
7 ZL15.7-2 输入轴 Input Shaft 1
8 BJ130-2402052 油封总成 47×84×12 Oil Seal Assembly 4
9 GB5783-86 螺栓 M12×25 Bolt 8
10 GB93-87 垫圈 12 Washer 8 whatsapp 86-18630852087
11 ZL15.7-3 输入轴轴承座 Bearing Seat Of Input Shaft 1
12 GB1235-76 O 形圈 110×3.1 O Ring 2
13 GB/T276-94 轴承 6308 Bearing 2
14 ZL15.7-5 齿轮 Gear 1
15 ZL15.7-7 间隔套 Spacing sheath 1
16 GB/T276-94 轴承 6006 Bearing 1
17 ZL15.7-6 输入轴压盖 Cover Of Input Shaft 1
18 GB93-87 垫圈 8 Washer 3
19 GB5783-86 螺栓 M8×25 Bolt 3
20 铁丝φ2 Wire 1
21 ZL15.7-1 变速箱盖Transmission Cover 1
22 ZL10.5-34 纸垫Paper Gasket 1
23 GB93-87 垫圈 10 Washer 21
24 GB5783-86 螺栓 M10×30 Bolt 15
25 GB119-86 销 10×20 Pin 2
26 ZL15.7-8 纸垫Paper Gasket 2
27 ZL15.7-4 压盖 Cover 2
28 GB5783-86 螺栓 M10×25 Bolt 6
29 GB1235-76 O 形圈 18×2.4 O Ring 1
30 ZL15.7-9 管接头 Joint 1 whatsapp 86-18630852087

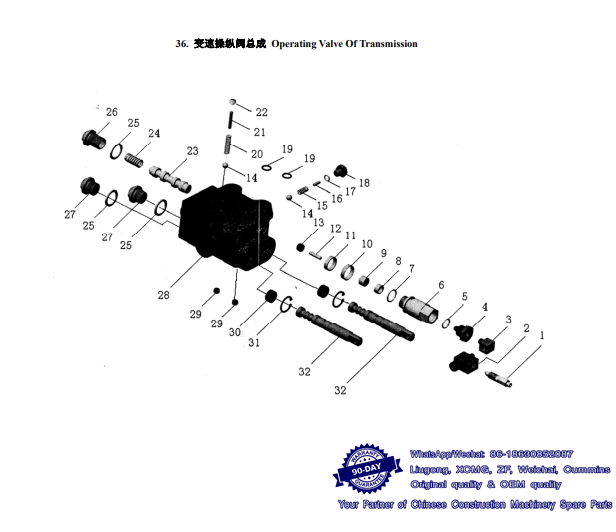

036 变速操纵阀总成 Operating Valve Of Transmission -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 ZL10.5.5-6 接头 Joint 1 whatsapp 86-18630852087
2 ZL10.5.5-5 三通接头 Three-way Joint 1
3 ZL10.5.5-4 直角接头 Vertical Joint 1
4 ZL10.5.5.1-2 接头 Joint 1
5 GB1235-77 O 形圈 20×2.4 O Ring 1
6 ZL10.5.5.1-1 控制阀体 Control Valve Body 1
7 GB1235-77 O 形圈 24×2.4 O Ring 1
8 ZL10.5.5.1-3 活塞油封 Oil Seal Of Piston 1
9 ZL10.5.5.1-4 活塞 Piston 1
10 ZL10.5.5.1-6 胶圈 Latex Ring 1
11 ZL10.5.5.1-7 防尘圈 Dust-proof Ring 1
12 ZL10.5.5.1-5 推杆 Handspike 1
13 ZL10.5.5.1-8 铁壳油封 Oil Seal Of Shell 1
14 GB308-84 钢球 3/8” Steel Ball 2
15 ZL10.5.5-12 弹簧 Spring 1
16 ZL10.5.5-13 定位导杆(一) Orientation Leader 1
17 GB1235-77 O 形圈 12×1.9 O Ring 1
18 ZL10.5.5-11 螺塞 Plug 1
19 GB1235-77 O 形圈 16×2.4 O Ring 4 whatsapp 86-18630852087
20 ZL10.5.5-14 弹簧 Spring 1
21 ZL10.5.5-15 定位导杆(二) Orientation Leader 1
22 ZL10.5.5-19 紧定螺钉 Screw 1
23 ZL10.5.5-8 阀芯 Mandril 1
24 ZL10.5.5-7 弹簧 Spring 1
25 JB982-77 垫圈 22 Washer 3
26 ZL10.5.5-18 丝堵 Plug 1
27 ZL10.5.5-17 丝堵 Plug 2
28 ZL10.5.5-1 控制阀体 Control Valve Body 1
29 ZL10.5.5-3 内六角螺塞 Plug 2
30 YF4-692 油封 SD17×30×10 Oil Seal 2 whatsapp 86-18630852087
31 GB893.1-86 挡圈 30 Snap Ring 2
32 ZL10.5.5-9 操纵阀芯 Control Valve Mandril 2 whatsapp 86-18630852087
