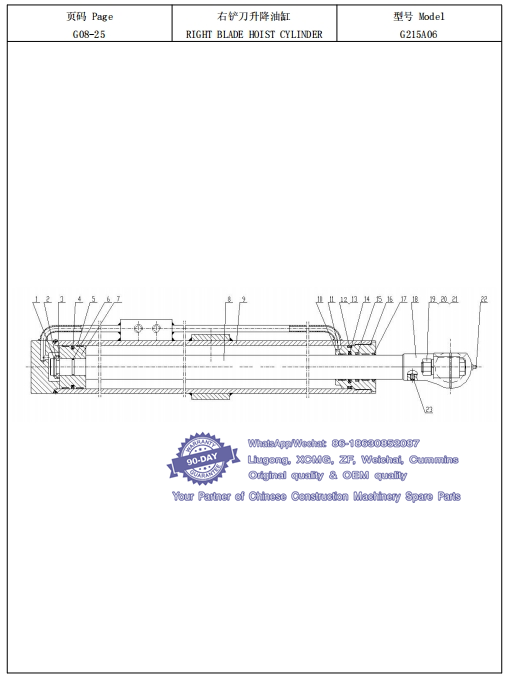

031 右铲刀升降油缸RIGHT BLADE HOIST CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 805400046 弹性挡圈 35 ELASTIC RETAINER 1
2 803268663 卡键帽 CLIP KEY CAP 1
3 803268668 卡键 CLIP KEY 1
4 803192271 格莱圈 GLYD RING 1 Whatsapp: 86-18630852087
5 803268672 导向环 RING 2
6 803107849 O 型圈 35×3.1 O RING 1
7 803268669 活塞 PISTON 1
8 803268675 活塞杆 ROD 1
9 803268676 缸体 CYLINDER BODY 1
10 803268677 导向套 SLEEVE,GUIDE 1
11 803268667 支承环 SUPPORT RING 2
12 860107851 O 型圈 90×5.7 O RING 1
13 803268673 挡圈 A90×81×2 RETAINER 1 Whatsapp: 86-18630852087
14 803192272 斯特封 STEP SEAL 1
15 803192270 U 形圈 50×65×10 U RING 1
16 803175028 O 型圈 95×3.1 O RING 1
17 381600479 防尘圈 50×58.6×5.3 DUST RING 1
18 803268678 哈夫接头 HALF JOINT 1
19 805000374 螺栓 M20×90 BOLT 2
20 805300023 垫圈 20 WASHER 2 Whatsapp: 86-18630852087
21 805203171 螺母 M20 NUT 2
22 801103157 油杯 M10×1 OIL CUP 1
23 805105501 螺钉 M8×10 SCREW 1

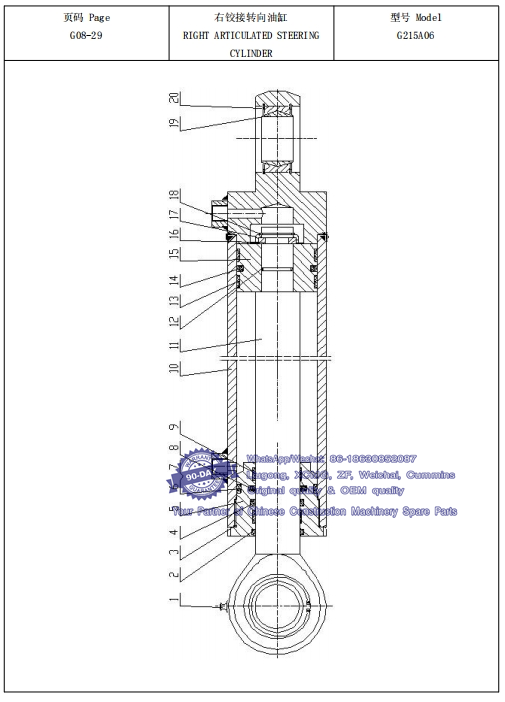

032 右铰接转向油缸RIGHT ARTICULATED STEERING CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 801103157 油杯 M10×1 OIL CUP 2
2 381600479 防尘圈 50×58.6×5.3 DUST RING 1 Whatsapp: 86-18630852087
3 803175028 O 型圈 95×3.1 O RING 1
4 803192270 U 形圈 50×65×10 U RING 1
5 803268677 导向套 SLEEVE,GUIDE 1
6 860107851 O 型圈 90×5.7 O RING 1
7 803268673 挡圈 A90×81×2 RETAINER 1
8 803192272 斯特封 STEP SEAL 1
9 803268672 导向环 RING 2
10 803268679 缸体 CYLINDER BODY 1 Whatsapp: 86-18630852087
11 803268680 活塞杆 ROD 1
12 803107849 O 型圈 35×3.1 O RING 1
13 803268667 支承环 SUPPORT RING 2
14 803192271 格莱圈 GLYD RING 1
15 803268669 活塞 PISTON 1
16 803268668 卡键 CLIP KEY 1
17 803268663 卡键帽 CLIP KEY CAP 1
18 805400046 弹性挡圈 35 ELASTIC RETAINER 1 Whatsapp: 86-18630852087
19 800515281 关节轴承 GE50ES JOINT BEARING 2
20 805400042 弹性挡圈 75 ELASTIC RETAINER 1

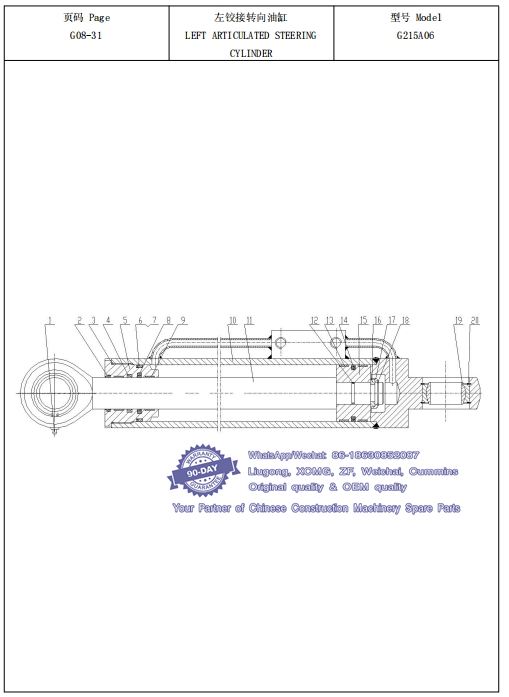

033 左铰接转向油缸LEFT ARTICULATED STEERING CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 801103157 油杯 M10×1 OIL CUP 2
2 381600479 防尘圈 50×58.6×5.3 DUST RING 1 Whatsapp: 86-18630852087
3 803175028 O 型圈 95×3.1 O RING 1
4 803192270 U 形圈 50×65×10 U RING 1
5 803268674 导向套 SLEEVE,GUIDE 1
6 860107851 O 型圈 90×5.7 O RING 1
7 803268673 挡圈 A90×81×2 RETAINER 1
8 803192272 斯特封 STEP SEAL 1 Whatsapp: 86-18630852087
9 803268672 导向环 RING 2
10 803268679 缸体 CYLINDER BODY 1
11 803268680 活塞杆 ROD 1
12 803107849 O 型圈 35×3.1 O RING 1
13 803268667 支承环 SUPPORT RING 2
14 803192271 格莱圈 GLYD RING 1
15 803268669 活塞 PISTON 1 Whatsapp: 86-18630852087
16 803268668 卡键 CLIP KEY 1
17 803268663 卡键帽 CLIP KEY CAP 1
18 805400046 弹性挡圈 35 ELASTIC RETAINER 1
19 800515281 关节轴承 GE50ES JOINT BEARING 2
20 805400042 弹性挡圈 75 ELASTIC RETAINER 1
034 左铲刀升降油缸LEFT BLADE HOIST CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 805400046 弹性挡圈 35 ELASTIC RETAINER 1 Whatsapp: 86-18630852087
2 803268663 卡键帽 CLIP KEY CAP 1
3 803268668 卡键 CLIP KEY 1
4 803192271 格莱圈 GLYD RING 1
5 803268672 导向环 RING 2
6 803107849 O 型圈 35×3.1 O RING 1
7 803268669 活塞 PISTON 1 Whatsapp: 86-18630852087
8 803268675 活塞杆 ROD 1
9 803268676 缸体 CYLINDER BODY 1
10 803268677 导向套 SLEEVE,GUIDE 1
11 803268667 支承环 SUPPORT RING 2
12 860107851 O 型圈 90×5.7 O RING 1
13 803268673 挡圈 A90×81×2 RETAINER 1
14 803192272 斯特封 STEP SEAL 1
15 803192270 U 形圈 50×65×10 U RING 1
16 803175028 O 型圈 95×3.1 O RING 1
17 381600479 防尘圈 50×58.6×5.3 DUST RING 1
18 803268678 哈夫接头 HALF JOINT 1
19 805000374 螺栓 M20×90 BOLT 2
20 805300023 垫圈 20 WASHER 2 Whatsapp: 86-18630852087
21 805203171 螺母 M20 NUT 2
22 801103157 油杯 M10×1 OIL CUP 1
23 805105501 螺钉 M8×10 SCREW 1

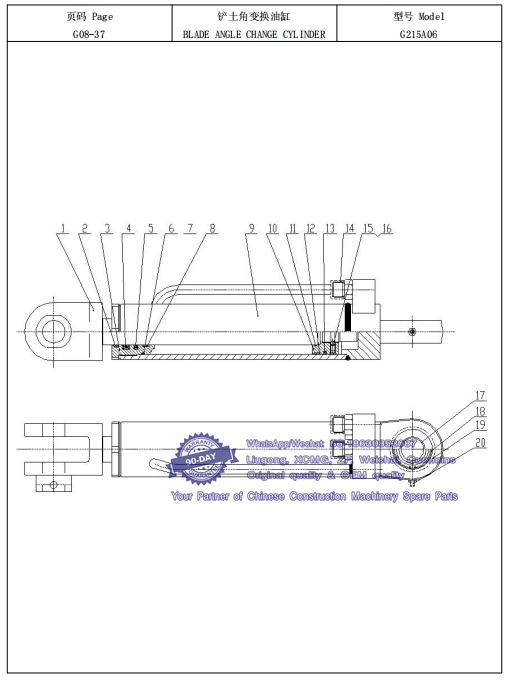

035 铲土角变换油缸BLADE ANGLE CHANGE CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 803268688 活塞杆 ROD 1
2 381600478 防尘圈 40×48.6×5.3 DUST RING 1 Whatsapp: 86-18630852087
3 803268689 导向套 SLEEVE,GUIDE 1
4 803192266 U 形圈 40×55×10 U RING 1
5 803192265 斯特封 40×55.1×6.3 STEP SEAL 1
6 801100080 O 形圈 70×3.1 O RING 1
7 803268686 挡圈 A70×65.2×1.5 RETAINER 1
8 803268687 支撑环 SUPPORT RING 1
9 803268690 左缸体 LEFT CYLINDER 1
10 803268691 活塞 PISTON 1 Whatsapp: 86-18630852087
11 803192170 O 形圈 45×3.1 O RING 1
12 803268692 支撑环 SUPPORT RING 2
13 803192264 格来圈 70×59×4.2 GLYD RING 1
14 805234277 油口帽 M24×1.5 NOZZLE NUT 2
15 390200564 螺钉 M8×10 SCREW 1
16 800511423 钢球Φ6 STEEL BALL 1
17 800515284 关节轴承 GE35ES JOINT BEARING 1 Whatsapp: 86-18630852087
18 380901278 孔用弹性挡圈 55 ELASTIC RETAINER 1
19 803611837 光孔保护盖Φ35 PROTECT COVER 2
20 801103157 油杯 M10×1 OIL CUP 1
