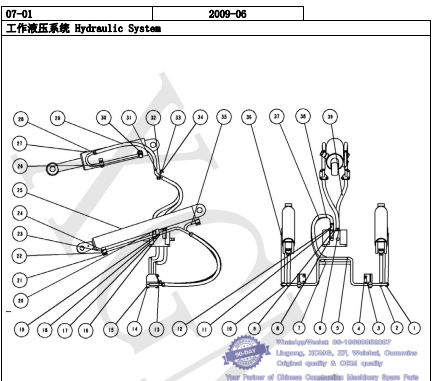

031 工作液压系统 Hydraulic System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 代号 名称 数量 规格
No. Part No. Name Qty. Spec
1 06C0340 左动臂缸前腔胶管 Hose 1 whatsapp 86-18630852087
2 06C0336 左动臂缸后腔胶管 Hose 1
3 01B0445 螺栓 Bolt 4
4 06B0004 垫圈 Washer 4
5 17D0852 阀至动臂油缸前腔钢管 Tube 1
6 06C0343 阀至转斗缸前腔胶管 Hose 1
7 17D0853 阀至动臂油缸后腔钢管 Tube 1
8 00A0350 卡套式端直通接头体 Tie-in 2
9 06B0076 组合垫圈 Washer 4
10 06C0341 右动臂缸后腔胶管 Hose 1
11 03A0092 接头体 Tie-in 1
12 00A0280 接头体 Tie-in 1
13 06B0003 垫圈 Washer 4
14 08C0162 固定管夹 Spacer 1
15 22C0061 固定管夹 Spacer 1
16 82A0201 管夹 Spacer 3
17 12C0222 多路阀 Valve 1
18 06B0009 垫圈 Washer 12
19 06B0027 垫圈 Washer 12
20 10C0214 左动臂油缸 Cylinder 1
21 00A0353 铰接六角螺栓 Bolt 6
22 17D0839 左动臂缸前腔钢管 Tube 1
23 17D0844 右动臂缸前腔钢管 Tube 1
24 06B0073 组合垫圈 Washer 12
25 10C0215 右动臂油缸 Cylinder 1 whatsapp 86-18630852087
26 00B0019 螺栓 Bolt 5
27 17D0782 转向缸前腔进油钢管 Tube 1
28 06C0345 转斗缸前腔胶管 Hose 1
29 10C0216 转斗油缸 Cylinder 1
30 17D0843 转斗缸后腔钢管 Tube 1
31 06C0346 转斗缸后腔胶管 Hose 1
32 17D0842 过渡接头 Tie-in 1
33 17D0841 过渡接头 Tie-in 1
34 01B0380 螺栓 Bolt 6
35 17D0840 动臂缸后腔钢管 Tube 2
36 06C0342 右动臂缸前腔胶管 Hose 1
37 82A0202 胶管 Hose 1
38 82A0203 胶管 Hose 1
39 06C0344 阀至转斗缸后腔胶管 Hose 1 whatsapp 86-18630852087
032 工作液压系统 Hydraulic System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 图号 名称 数量 规格
No. Part No. Name Qty Spec
1 12C0222 多路阀 Valve 1 whatsapp 86-18630852087
2 06C0338 多路阀回油胶管 Hose 1
3 21B0108 橡胶垫 Washer 1
4 21B0109 橡胶垫 Washer 1
5 82A0197 管夹 Clamp 1
6 06C0339 多路阀进油胶管 Hose 1
7 00C0355 卡套式端直通接头体 Tie-in 1
8 18D0120 过渡管接头 Tie-in 1
9 06C0337 优先阀 EF 口胶管 Hose 1
10 28B0054 卡套式端直通接头体 Tie-in 3
11 12C0230 优先阀 Valve 1
12 06B0047 组合垫圈 Washer 1
13 28B0093 卡套式端直通接头体 Tie-in 1
14 06B0076 组合垫圈 Washer 4
15 07C0432 泵出油胶管 Hose 1
16 06B0004 垫圈 Washer 8
17 58A0344 半边法兰 Flange 1
18 10B0235 O 型圈 O-Ring 1
19 11C0144 液压泵 Pump 1
20 10B0013 O 型圈 O-Ring 1
21 06B0003 垫圈 Washer 8
22 58A0343 半边法兰 Flange 1
23 01B0007 螺栓 Bolt 8
24 07C0431 泵吸油胶管 Hose 1
25 21C0182 液压油箱 Hank 1
26 05C0375 优先阀回油胶管 Hose 1
27 07C0439 油箱回油胶管 Hose 1
28 03B0370 螺塞 Bolt 1
29 06B0111 组合垫圈 Washer 1
30 17D0847 多路阀回油钢管 Tube 1
31 06B0072 组合垫圈 Washer 2
32 02B0165 铰接六角螺栓 Bolt 1
33 17D0848 多路阀进油钢管 Tube 1
34 02B0164 铰接六角螺栓 Bolt 1
35 06B0118 组合垫圈 Washer 2 whatsapp 86-18630852087

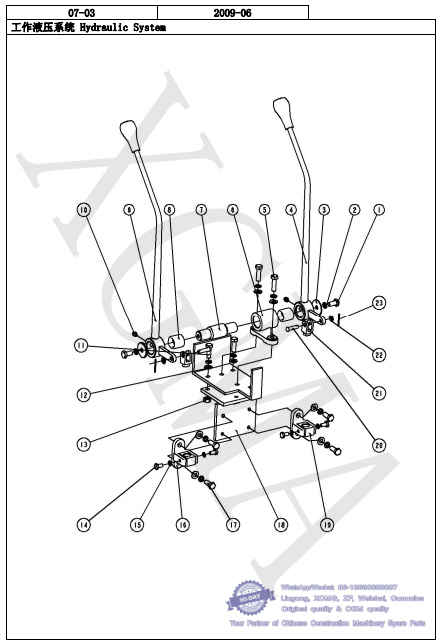

033 工作液压系统 Hydraulic System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件图号 名称 数量 规格
NO. Part No. Name Qty Spec
1 01B0445 螺栓 Bolt 2 whatsapp 86-18630852087
2 06B0004 垫圈 Washer 10
3 06B0003 垫片 Washer 2
4 24C0036 动臂操纵杆 joy stick 1
5 00B0019 螺栓 Bolt 2
6 53A0084 轴座 Axletree 1
7 60A0398 轴 Axis 1
8 54A0473 衬套 lining 2
9 24C0037 转斗操纵杆 Joy stick 1
10 26B0023 油杯 Oil cup 2
11 06B0009 螺栓 Bolt 2
12 03B0355 垫圈 Washer 8
13 03B0026 螺母 Nut 2
14 01B0447 螺栓 Bolt 4
15 06B0027 垫圈 Washer 4
16 53A0083 联结座 Coupling seat 2
17 01B0241 螺栓 Bolt 4
18 00D0944 连接板 Plank 1
19 54A0474 联结套 liner 2
20 08B0226 销 Pin 2
21 03A0113 叉形接头 Tie-in 2
22 55A0353 垫圈 Washer 2 whatsapp 86-18630852087
23 66A0046 销 Pin 2

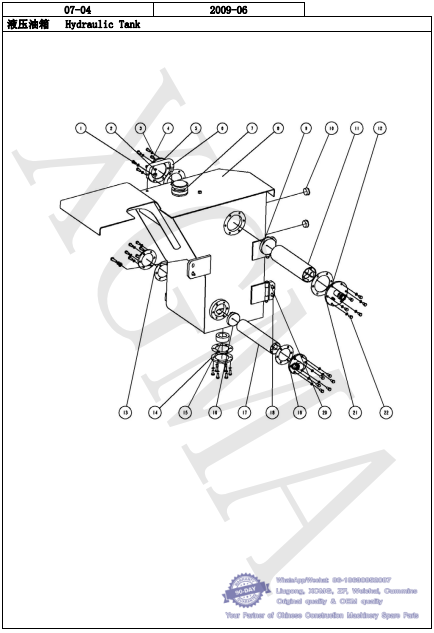

034 液压油箱 Hydraulic Tank -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 图号 名称 数量 规格
No. Part No. Name Qty Spec
1 03B0010 螺母 Nut 2 whatsapp 86-18630852087
2 06B0013 垫圈 Washer 8
3 06B0003 垫圈 Washer 30
4 00B0028 螺栓 Bolt 24
5 52A0423 燃油箱总成法兰盖 Flanged cap 1
6 41D0084 油箱扶手 handrail 1
7 60C0117 空气滤清器 filter 1
8 04D0101 液压油箱箱体 Tank 1
9 16C0014 回油滤油网压盖 cap 1
10 64B0072 油标 The oil mark 2
11 60C0225 回油过滤器 filter 1 SOI-250-10-L300
12 14B0076 密封垫片 Washer 2
13 14B0073 密封垫片 Washer 3
14 58a0325 法兰盖 Flanged cap 2
15 64B0070 磁铁φ80X15t30 magnet 1
16 16C0016 吸油滤油网压盖 cap 1
17 60C0116 吸油过滤器 filter 1
18 01B0203 螺栓 Bolt 6
19 17D0856 吸油法兰 Flange 1
20 06B0012 垫圈 Washer 6
21 18D0114 回油法兰 Flange 1 whatsapp 86-18630852087
22 01B0241 螺栓 Bolt 6

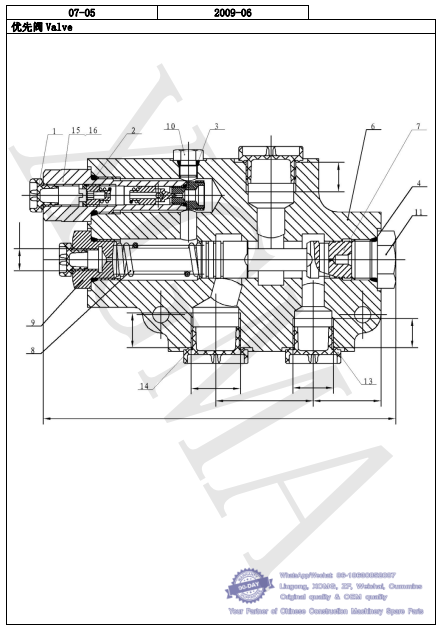

035 优先阀 Valve -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 代号 名称 数量 规格
No. Part No. Name Qty. Spec
1 BZZ5.A404 堵头 End cap 2 M12X1.5 whatsapp 86-18630852087
2 GB1235-76 O 形圈 O-Ring 1 22X2.4
3 GB1235-76 O 形圈 O-Ring 1 12X1.9
4 GB1235-76 O 形圈 O-Ring 2 24X2.4
5 GB827-86 标牌铆钉 Clinchere 2 2X5
6 YXL-F160L-01(A) 阀体 Valve 1
7 YXL-F160L-02a 阀芯 Valve core 1
8 YXL-F160L-03a 弹簧 Spring 1
9 YXL-F160L-04b 丝堵 Pipe plug 1
10 YXL-F160L-06b 丝堵 Pipe plug 1
11 YXL-F160L-07a 丝堵 Pipe plug 1
12 YXL-F160L-08d 标志牌 Nameplate 1
13 YXL-F160L-09c 油堵 End cap 1 22X1.5
14 YXL-F160L-10c 油堵 End cap 2 27X2
15 YXL-F160L-05-00(A) 安全阀总成 Emergency valve 1
16 YXL-F160L-05a-00(A) 安全阀总成 Emergency valve 1 whatsapp 86-18630852087

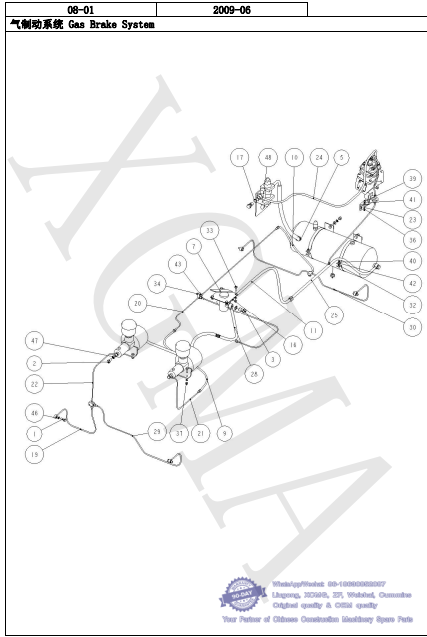

036 气制动系统 Gas Brake System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 03A0096 铰接六角螺栓 Bolt 4 whatsapp 86-18630852087
2 03A0093 铰接六角螺栓 Bolt 2
3 03A0090 空心螺栓 Bolt 5
5 00A0270 接头 Fitting 2
7 55C0121 气制动阀 Valve 1
9 03C0032 黑色高压软管 Hose 1
10 03C0033 黑色高压软管 Hose 1
11 04C0025 编织软管 Hose 1
16 14B0079 密封垫 Washer 5
17 14B0074 密封垫 Washer 11
19 17D0838 前桥右油管 Tube 1
20 17D0831 加力泵至后桥钢管 2 Pipe 1
21 17D0830 加力泵至后桥钢管 1 Pipe 1
22 17D0836 加力泵至前桥钢管 Pipe 2
23 89C0014 调压阀组件 Valve 1
24 17D0827 空压机至油水分离器钢管 Pipe 1
25 17D0829 储气罐至脚制动阀钢管 Pipe 1
26 17D0828 三通管 Tube 1
27 17D0832 至切断阀钢管 Pipe 1
29 17D0837 前桥左钢管 Pipe 1
28 17D0833 脚制动阀出气钢管 Pipe 1
30 17D0834 后桥制动钢管 Pipe 1
32 01B0064 螺栓 Bolt 2 GB5782_M8X40
33 00B0017 螺栓 Bolt 4 GB5783-M8X20
34 00B0022 螺栓 Bolt 7 GB5783-M10X30
37 03B0026 螺母 Nut 8 GB6170-M10
36 00B0015 螺母 Nut 2 GB5783-M6X20
39 03B0013 螺母 Nut 2 GB6170-M6
40 03B0005 螺母 Nut 2 GB6170-M8
41 06B0003 垫圈 Washer 2 GB93-10
42 06B0013 垫圈 Washer 2 GB93-12
43 06B0021 垫圈 Washer 11 GB93-6
46 06B0443 组合垫圈 Washer 9 GB982-M10
47 06B0047 组合垫圈 Washer 4 GB982-M12
48 55C0129 油水分离器 Segregator 1 whatsapp 86-18630852087

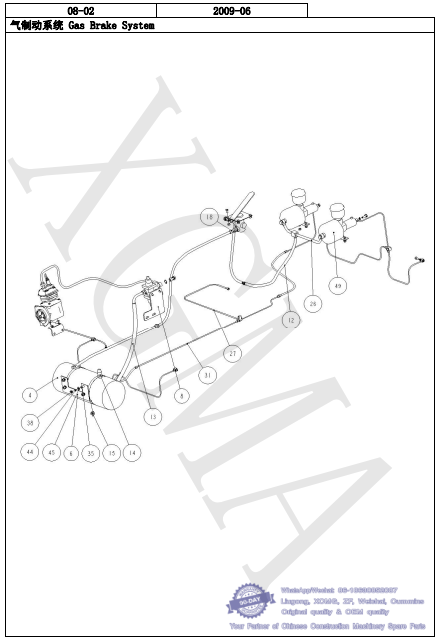

037 气制动系统 Gas Brake System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
4 55C0128 储气罐 Air tank 1 whatsapp 86-18630852087
6 00D0798 储气罐支架 Air tank 1
8 11A0588 油水分离器支板 Bracket 1
12 04C0024 刹车软管 Hose 2
13 04C0026 油水分离器至储气罐胶管 Pipe slip 1
14 55C0122 安全阀 Washer 1
15 55C0124 手动排水阀 Valve 1
18 02A0059 接头 Fitting 1
31 17D0835 加力泵至后桥钢管(3) Pipe 1
35 00B0031 螺栓 Bolt 4 GB5783-M12X30
38 03B0010 螺母 Nut 4 GB6170-M12
44 06B0009 垫圈 Washer 4 GB93-8
45 06B0012 垫圈 Washer 4 GB97P1-12
49 55C0118 空气加力泵 Pump 2 whatsapp 86-18630852087
038 气制动系统 Gas Brake System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 00B0028 螺栓 Bolt 3 GB5783-M10X25 whatsapp 86-18630852087
2 55D0125 手制动器 Hand brake 1
3 06B0004 垫圈 Washer 5 GB97P1-10
4 06B0003 垫圈 Washer 3 GB93-10
5 03B0026 螺母 Nut 3 GB6170-M10
6 61C0036 手制动软轴 Cable shaft 1
7 60A0307 销轴 2 Pin 1
8 08B0018 销 Pin 1
9 74A0016 调节叉套 Adjusting pin 1 whatsapp 86-18630852087
039 车架 Chassis -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 58A0328 法兰(1) Flange 1 whatsapp 86-18630852087
2 58A0329 法兰(2) Flange 1
3 58A0330 法兰(3) Flange 1
4 58A0331 法兰(4) Flange 1
5 14A1067 压板 Clamping plate 1
11 15D0207 铰接上销轴 Upper pin 1
16 54A0401 止推套 Sleeve 1
18 15D0208 铰接下销轴 Down pin 1
19 15D0209 转向销轴 Pin 4
24 30D0131 前车架 Front chassis 1
25 30D0132 后车架 Rear chassis 1
28 35B0022 关节轴承 Bearings 2
29 10B0410 O 型圈 O-Ring 1 GB3452P1-50X2P65
30 10B0422 O 型圈 O-Ring 1 GB3452P1-56X2P65
32 01B0450 螺栓 Bolt 12 GB5782_M10X25
36 00B0029 螺栓 Bolt 12 GB5783-M10X20
41 03B0015 螺母 Nut 1 GB6170-M20
43 06B0003 垫圈 Lock washer 40 GB93-10
47 06B0049 垫圈 Lock washer 8 GB96-10
52 26B0010 油杯 Oil cup 13 JBT7940P1-M10X1 whatsapp 86-18630852087
040 车架 Chassis -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
20 15D0199 动臂油缸下销轴 Down pin 2 whatsapp 86-18630852087
21 15D0200 转斗油缸销轴 Pin 1
22 15D0201 动臂上销轴 Upper pin 2
33 01B0739 螺栓 Bolt 5 GB5782_M16X30
44 06B0020 垫圈 Lock washer 5 GB93-16
48 06B0227 垫圈 Lock washer 5 GB96-16
52 26B0010 油杯 Oil cup 13 JBT7940P1-M10X1 whatsapp 86-18630852087
