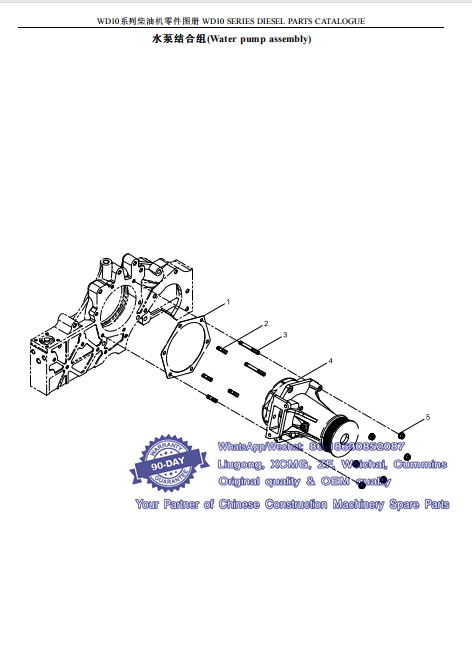

031 水泵结合组(Water pump assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 614060008 1 水泵密封垫 Seal gasket of water pump
2 90003813429S 4 双头螺柱 Stud
3 90003813470S 2 双头螺柱 Stud
4 612600061739 1 水泵 Water pump
5 612600061719 6 六角法兰面承面带齿螺母 Hexagon Flange Nut
032 水管接头结合组(Water Pipe Connector Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 615G00060001 1 水管接头垫片 Gasket
2 612600060171A 1 水管接头 Water pipe joint
3 90003932023 2 波形弹性垫圈 Wave spiral washer
4 90003802424 1 六角头螺栓 Hexagon bolt
5 90003800467 1 六角头螺栓 Hexagon bolt
6 90017010003 1 方头锥型螺塞

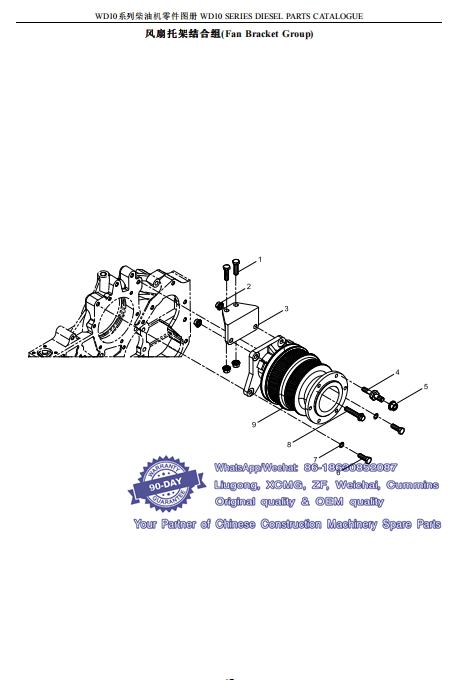

033 风扇托架结合组(Fan Bracket Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90011270008 2 六角头螺栓 全螺纹
2 612600061720 4 六角法兰面承面带齿螺母 Hexagon Flange Nut
3 615G00100011A 1 支架板 Bracket plate
4 612600100154 1 螺栓 Bolt
5 612600061721 1 六角法兰面承面带齿螺母 Hexagon Flange Nut
6 90003802527 2 六角头螺栓 Hexagon bolt
7 90003932024 2 波形弹性垫圈 Wave spiral washer
8 90011430025 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
9 612600100138 1 风扇托架总成 Fan bracket assembly

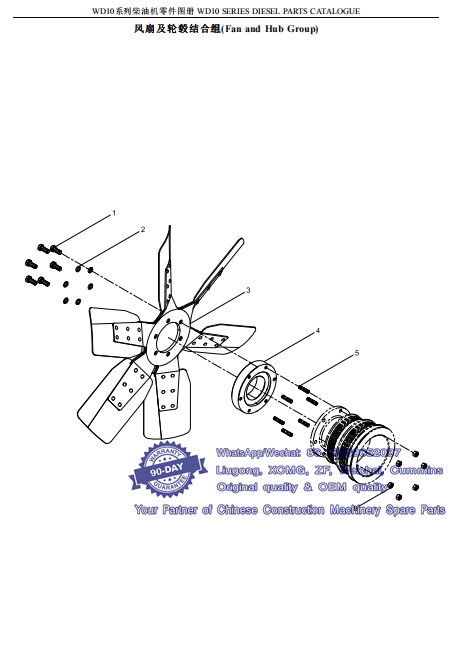

034 风扇及轮毂结合组(Fan and Hub Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003802523 6 六角头螺栓 Hexagon bolt
2 90003931122 6 弹簧垫圈 Spring washer
3 612600100113 1 风扇 Fan
4 615G00100007 1 风扇联接盘 Connecting disk of fan
5 90003813434 6 双头螺柱 Stud
6 90003888451 6 2型全金属六角锁紧螺母Prevailing Torque Type All-metal Hexagon Nut,

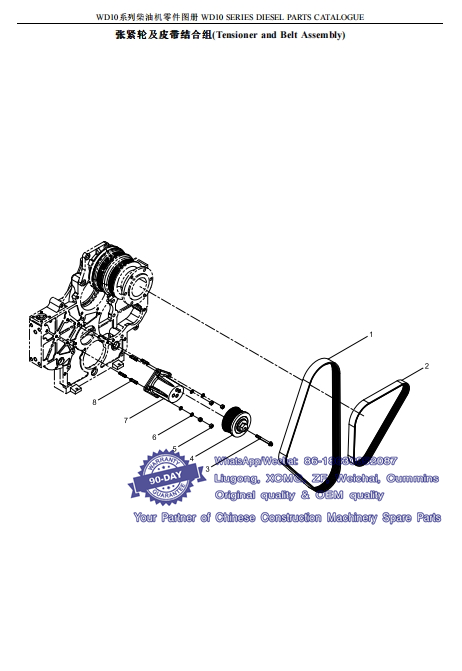

035 张紧轮及皮带结合组(Tensioner and Belt Assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600090682 1 多楔带 Ribbed belt
2 612600061349 1 多楔带 Ribbed belt
3 90011400001 1 六角法兰面螺栓 加大系列
4 612600061510 1 张紧轮总成 Tensioning wheel assembly
5 90003871252 4 1型六角螺母 Hexagon nut (I)
6 90003931102 4 弹簧垫圈 Spring washer
7 612600012921 1 张紧轮座 Tension wheel seat
8 90003813429S 4 双头螺柱 Stud

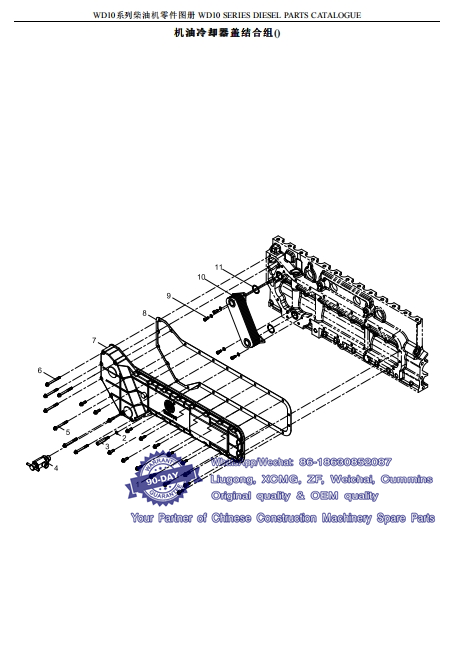

036 机油冷却器盖结合组()——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90011410003 16 六角法兰面螺栓 Hexagon Flange Bolt
2 90003932023 5 波形弹性垫圈 Wave spiral washer
3 612600112056 1 支撑块 Supporting plate
4 612600012598 1 放水阀总成 Valve
5 90011410009 5 六角法兰面螺栓 Hexagon Flange Bolt
6 90011410010 2 六角法兰面螺栓 Hexagon Flange Bolt
7 612600012909 1 机油冷却器盖 Oil cooler cover
8 614010084B 1 机油冷却器盖垫片 Oil cooler cover gasket
9 90003862419S 4 内六角圆柱头螺钉 Inner hexagon screw
10 61500010334 1 机油冷却器 Oil cooler
11 81400010032 2 密封圈 Seal washer

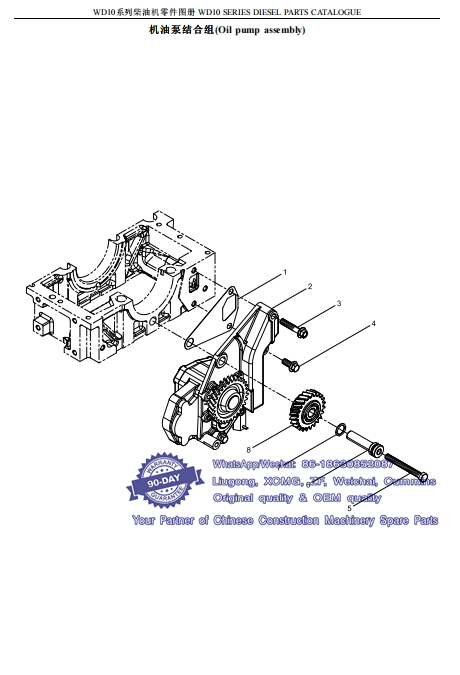

037 机油泵结合组(Oil pump assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 614070055 1 机油泵垫片 Oil pump gasket
2 AZ1500070021A 1 48mm加宽机油泵 48mm oil pump
3 612600070411 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
4 90011430008 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
5 90003802578S 1 六角头螺栓 Hexagon bolt
6 6140756 1 中间齿轮轴 Intermediate gear shaft
7 614070155 1 密封圈 Seal washer
8 612600070364 1 机油泵中间齿轮组件 Oil Pump Idle Gear Assembly

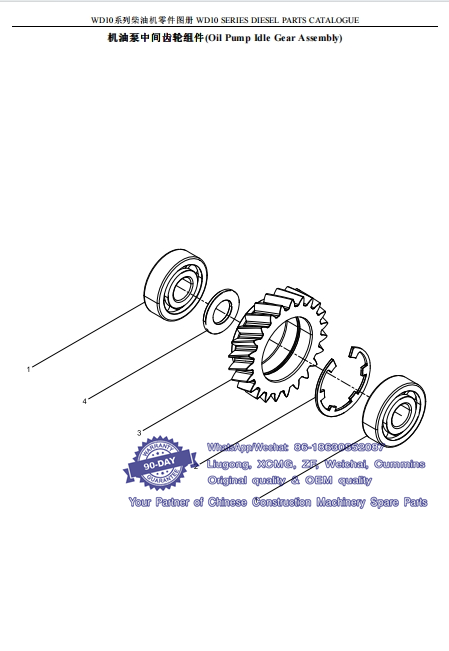

038 机油泵中间齿轮组件(Oil Pump Idle Gear Assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003311410 2 向心球轴承 Centripetal ball bearing
2 90003934732 1 带凸齿的孔用挡圈 Circlip with Teeth for Hole
3 614070061 1 机油泵中间齿轮 Oil pump intermediate gear
4 6140749 1 中间隔圈 Spacer ring

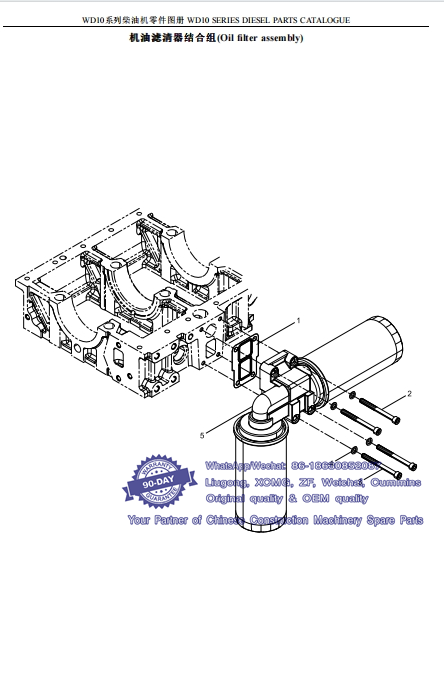

039 机油滤清器结合组(Oil filter assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600070375 1 机油滤座垫片 Oil filter seat gasket
2 90013550021 2 内六角圆柱头螺钉 Inner hexagon screw
3 90013550022 2 内六角圆柱头螺钉 Inner hexagon screw
4 90003932023 4 波形弹性垫圈 Wave spiral washer
5 612600070351 1 机油滤清器总成 Oil filter assembly

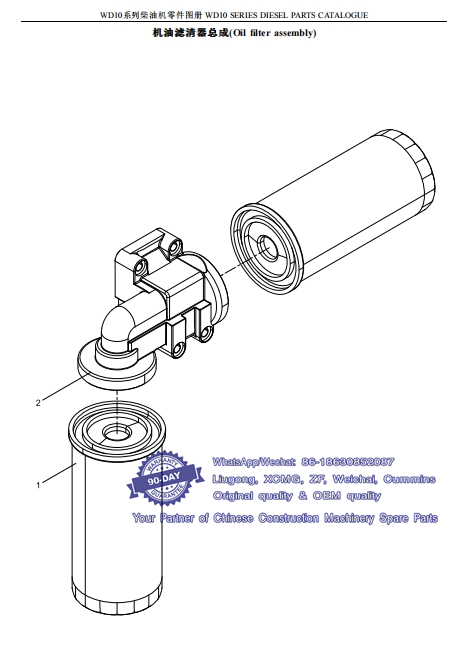

040 机油滤清器总成(Oil filter assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61000070005 2 旋装式机油滤芯总成 Rotary filter element assembly
2 612600070031 1 滤清器底座组件 Filter pedestal assembly
