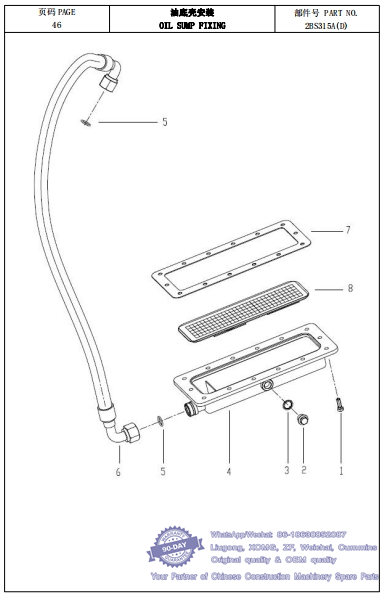

031 油底壳安装OIL SUMP FIXING-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 805048006 螺栓 M10×30 10.9 BOLT 14 GB/T16674.1-2004
2 螺塞 M22×1.5 PLUG 1 JB/T1000-1977
3 805300032 垫圈 22 WASHER 1 JB/T982-1977
4 250202030 油底壳体 OIL SUMP BOX 1
5 801100129 O 形圈 23×3.55 O-RING 2 GB/T3452.1-2005
6 252100707 胶管 HOSE 1
7 250200538 密封垫 SEAL WASHER 1
8 250202031 滤网支架总成SERAINER BRACKETASS’Y 1

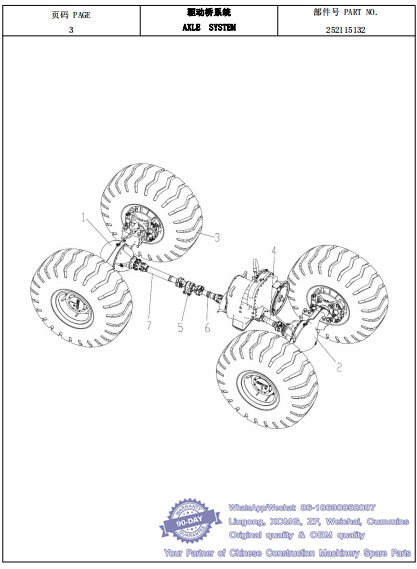

032 驱动桥系统AXLE SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252911474 前桥组件 FRONT AXLE ASS’Y 1
2 252911476 后桥组件 REAR AXLE ASS’Y 1
3 252911479 固定轮胎组件 TYRE 4
4 252911475 固定后传动轴组件REAR TRANSMISSION SHAFT 1
5 252115313 支撑座总成安装 SUPPORTING SEAT 1
6 252115204 中间传动轴安装 MEDIUM TRANSMISSION SHAFT 1
7 252115202 前传动轴安装 FRONT TRANSMISSIONSHAFT 1

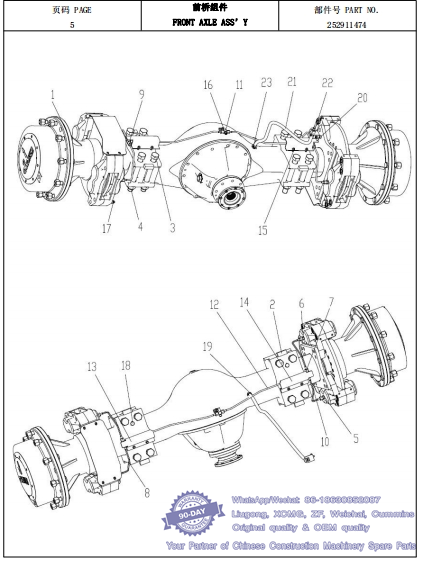

033 前桥组件FRONT AXLE ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 275101787 前桥总成 FRONT AXLE 1
2 252900349 桥挡块 BLOCK 4
3 805048808 螺栓 M30×2×270 10.9(达克罗)BOLT 8 GB/T5785-2000
4 805239073 螺母 M30×2 NUT 8 GB/T889.2-2000
5 805301410 垫圈 14 WASHER 4 Q/SC1294-2000
6 252900348 管接头 JOINT 4
7 803164132 O 型密封圈 6×1.8 O-RING 13 GB3452.1-1992
8 252907054 制动钳油管 I BRAKE OIL TUBE 2
9 251800279 接头体 JOINT BLOCK 2
10 252907056 制动钳油管 II BRAKE OIL TUBE 2
11 252900347 三通接头 JOINT BLOCK 1
12 252900346 桥油管 AXLE OIL TUBE 2
13 252900771 护板 BACKPLATE 1
14 252900772 护板 BACKPLATE 1
15 805004755 螺栓 M8×16(达克罗)BOLT 5 GB/T16674.1-2004
16 805004756 螺栓 M8×20(达克罗)BOLT 1 GB/T16674.1-2004
17 803166218 接头 JOINT 1 EMA3/10×1EDCF(J)
18 252101272 销轴 PIN 2
19 252604999 接头 II JOINT 1
20 251808372 透气接头组件 JOINT ASS’Y 1
21 803163989 胶管 B10×800 HOSE 1 JB/T 8406-2008
22 803163983 通气塞 B 型 AIR PLUG 1 QC/T410-1999
23 801902705 喉箍 C13-19 CLAMP 2 QC/T619-1999

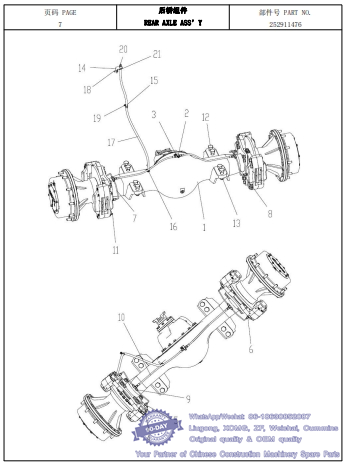

034 后桥组件REAR AXLE ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 275102233 后桥总成 REAR AXLE 1
2 252900347 三通接头 JOINT BLOCK 1
3 805004756 螺栓 M8×20 BOLT 1 GB/T16674.1-2004
4 805301410 垫圈 14 WASHER 4 Q/SC1294-2000
5 252900348 管接头 JOINT 4
6 803164132 O 型密封圈 6×1.8 O-RING 13 GB3452.1-1992
7 251800280 制动钳油管 I PIPE 2
8 251800281 制动钳油管 II PIPE 2
9 251800279 接头体 JOINT BLOCK 2
10 251804906 后桥制动油管 AXLE OIL TUBE 2
11 803166218 接头 JOINT 1 EMA3/10×1EDCF(J)
12 805048807 螺栓 M30×2×100 BOLT 8 GB/T5785-2000
13 805239073 螺母 M30×2 NUT 8 GB/T889.2-2000
14 251808372 透气接头组件 JOINT ASS’Y 1
15 803199327 卡套 Φ20 CLAMP 1 TJBC
16 252604999 接头 II JOINT 1
17 253203038 胶管 B10×1400 HOSE 1 JB/T 8406-2008
18 805004764 螺栓 M12×25 BOLT 1 GB/T16674.1-2004
19 805047997 螺栓 M8×12 10.9(达克罗)BOLT 1 GB/T16674.1-2004
20 803163983 通气塞 B 型 AIR PLUG 1 QC/T410-1999
21 801902705 喉箍 C13-19 CLAMP 2 QC/T619-1999

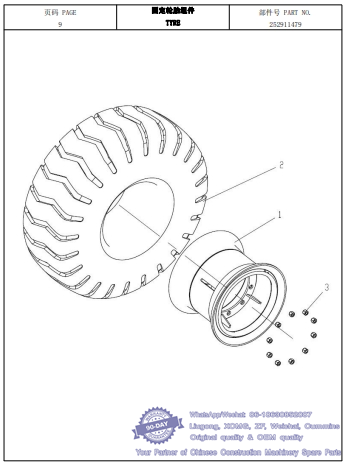

035 固定轮胎组件TYRE-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 800302232 轮辋 RIM ASS’Y 4
2 800302218 轮胎 23.5-25 TYRE 4
3 250300296 轮辋螺母 NUT 40

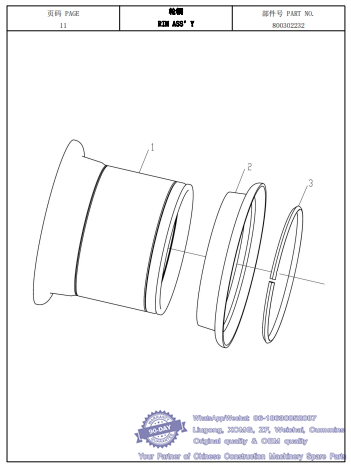

036 轮辋RIM ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 250400167 轮辋体 RIM BASE 1
2 250400165 外轮缘 RIM 1
3 250400164 锁圈 LOCK RING 1

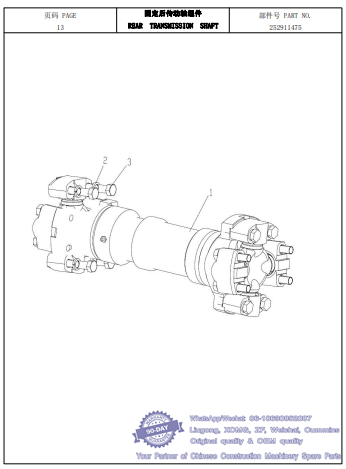

037 固定后传动轴组件REAR TRANSMISSION SHAFT-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252900465 后传动轴总成REAR TRANSMISSIONSHAFT 1
2 805300018 垫圈 12 WASHER 8 GB/T93-1987
3 805048484 螺栓 M12×1.25×55 BOLT 8

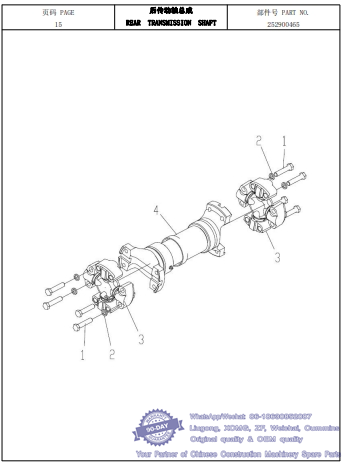

038 后传动轴总成REAR TRANSMISSION SHAFT-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 805048484 螺栓 M12×55 BOLT 8 GB/T5785-2000
2 805300018 弹簧垫圈 WASHER 8 GB/T93-87
3 860125124 万向节总成 UNIWERSAL JOINT ASS’Y 1 T160B
4 中间传动轴轴体 MIDDLE TRANSMISSION SHAFT 1

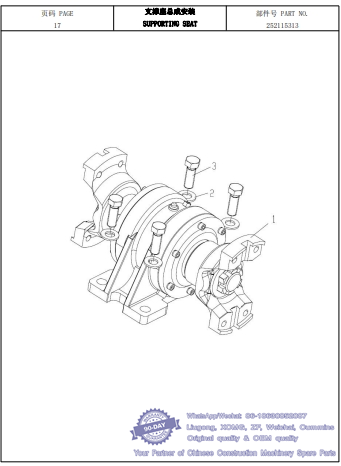

039 支撑座总成安装SUPPORTING SEAT-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 800358526 支撑座总成 BRACKET 1
2 805006415 螺栓 M14×40 (达克罗)BOLT 6GB/T5783-2000
3 805300144 垫圈 14 WASHER 6 GB/T97.1-2002

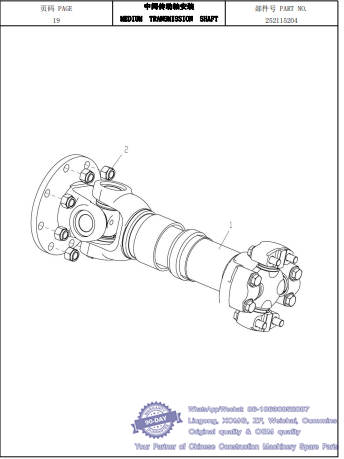

040 中间传动轴安装MEDIUM TRANSMISSION SHAFT-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252113085 中间传动轴总成 MEDIUM TRANSMISSIONSHAFT 1
2 805239071 螺母 M14×1.5 10(镀白锌) NUT 8 GB/T889.2-2000
