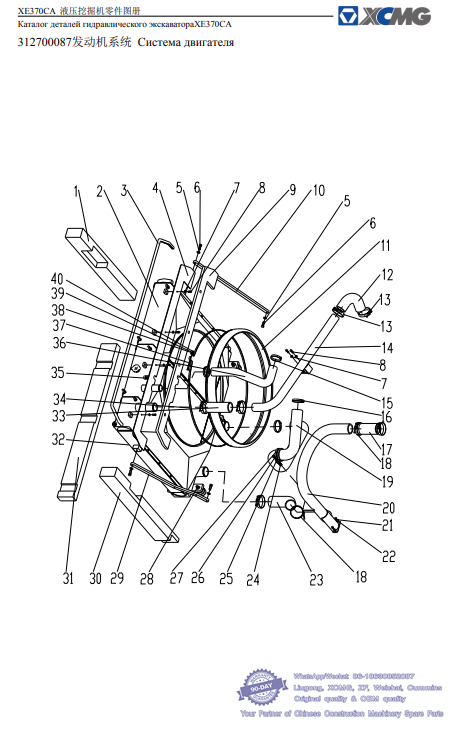

031 312700087发动机系统 Система двигателя - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 312600138 吸音海绵 A Звукопоглощающая губка 1
2 803007107 散热器总成 Радиатор в сборе 1
3 800104439 胶条 L=1870（现场定） Резиная лента L=1870 (определяется на месте работы) 1
4 312600137 挡风板 Ветровая панель 1
5 805338281 垫圈 12 Шайба 4
6 805006413 螺栓 M12×35 Болт 4
7 805300069 垫圈 8 Шайба 6
8 805002062 螺栓 M8×20) Болт 6
9 312600143 吸音海绵 D Звукопоглощающая губка 1
10 312600140 拉杆 A Тяга A 1
11 312600295 胶圈 Резиновое кольцо 1
12 819908611 胶管 B Резиновая труба 1
13 800105305 T 型弹簧强力抱箍 Сильный бугель Т-образной пружины 4
14 312600292 中冷管 A Труба промежуточного охлаждения 1
15 800104560 喉箍 Обод корла 2
16 801905436 喉箍 Обод корла 2
17 819908612 胶管 C Резиновая труба 1
18 801905434 T 型弹簧强力抱箍 Сильный бугель Т-образной пружины 4
19 819908614 进水管 Приемная труба 1
20 312600293 中冷管 B Труба промежуточного охлаждения 1
21 805046509 螺栓 M8×25 Болт 2
22 805338266 垫圈 8 Шайба 2
23 819908615 胶管 D Резиновая труба 1
24 805238371 螺母 M10 Гайка 1
25 805338279 垫圈 10 Шайба 2
26 805046528 螺栓 M10×35 Болт 1
27 800104902 单偏式带胶套卡箍 φ85 带宽 25 Одноотклоняющий хомут с резиновой втулкиφ85 , ширина ленты25 1
28 805002820 螺栓 M12×90(10.9) Болт 6
29 312600141 拉杆 B Тяга 9
30 312600139 吸音海绵 B Звукопоглощающая губка 1
31 312600142 吸音海绵 C Звукопоглощающая губка 1
32 800105069 管 LS-7×1×350 Труба 1
33 819908610 胶管 A Резиновая труба 1
34 312600294 箍子 Обжим 1
35 803103958 堵头 Заглушка 1
36 819908613 出水管 Водовыпускная труба 1
37 805046500 螺栓 M6×70 Болт 1
38 805338275 垫圈 6 Шайба 2
39 805338258 垫圈 6 Шайба 1
40 805238370 螺母 M6 Гайка 1

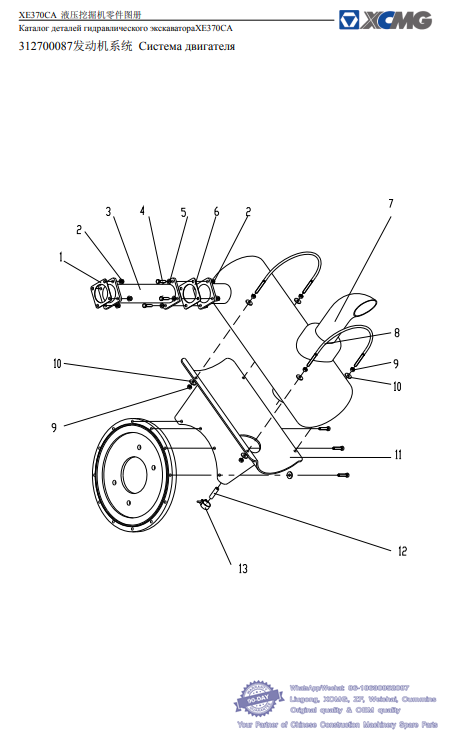

032 312700087发动机系统 Система двигателя - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 800104325 垫 Прокладка 1
2 805203623 螺母 M10×1.25 Гайка 4
3 800104328 排气软管总成 Выпускной рукав в сборе 1
4 805046238 螺栓 M10×40 Болт 4
5 805338279 垫圈 10 Шайба 12
6 312600160 石棉垫 Асбестовая прокладка 1
7 819908932 消声器 Шумотушитель 1
8 312600290 箍 Обжим 2
9 805238371 螺母 M10 Гайка 12
10 805338268 垫圈 10 Шайба 8
11 312600289 支架总成 Кронштейн в сборе 1
12 800104241 乙烯管SFG-2-8×2×1000 Хлорвиниловая труба 1
13 800141474 卡箍 10-16 Хомут 1

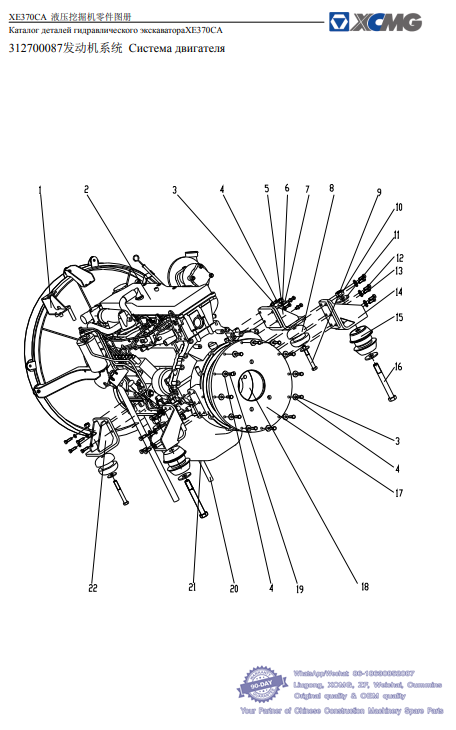

033 312700087发动机系统 Система двигателя - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 312600300 支架改制 Модуфицированный кронштейн 1
2 800104390 发动机总成 Двигатель в сборе 1
3 805302497 垫圈 10 Шайба 20
4 805000631 螺栓 M10×40 Болт 16
5 312600158 右前支架 Правая пеедняя опора 1
6 805203156 螺母 M16 Гайка 4
7 805302491 垫圈 16 Шайба 4
8 801905571 前减震垫 Пердняя амортизационная прокладка 4
9 805004707 螺栓 M16×150 Болт 2
10 805203157 螺母 M24 Гайка 4
11 805302529 垫圈 24) Шайба 4
12 805004780 螺栓 M12×40 Болт 12
13 805302496 垫圈 12 Шайба 12
14 312600299 后支架 Задняя опора 2
15 801905553 后减震垫 Задняя амортизационная прокладка 4
16 805001993 螺栓 M24×200 Болт 2
17 312600301 连接盘 Соединительный диск 1
18 800305460 联轴器 Соединитеьная муфта 1
19 805002069 螺栓 M10×50 Болт 4
20 800104312 组合垫圈 24 Составная шайба 1
21 800104989 放油阀 M24×2.0 Сливной клапан 1
22 312600159 左前支架 Левая передняя опора 1

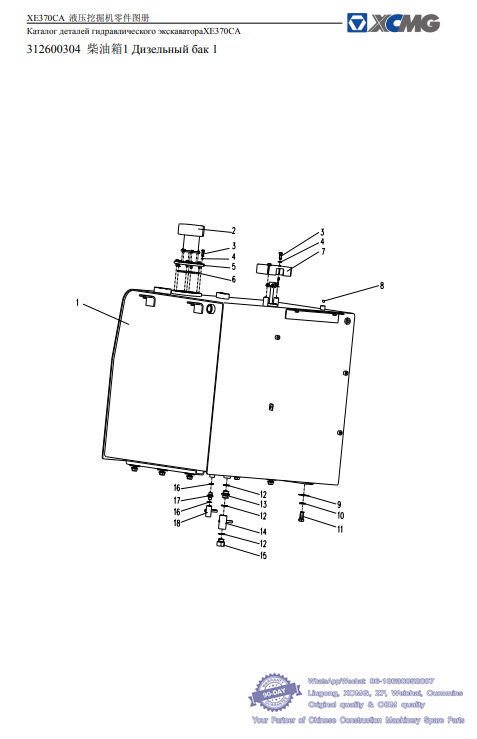

034 312600304 柴油箱1 Дизельный бак 1- XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 312600305 油箱体 Корпус маслобака 1
2 803172591 空气滤清器 Фильтр 1
3 805046509 螺栓 M8×25 Болт 8
4 805338277 垫圈 8 Шайба 8
5 312600306 法兰 Фалань 1
6 801100112 O 型圈 O-образное кольцо 1
7 310601193 护板 Щиток 1
8 312600311 堵头 Заглушка 1
9 312600307 调整垫 Регулирующая прокладка 6
10 805338296 垫圈 16 Шайба 6
11 805046573 螺栓 M16×40 Болт 6
12 805338306 垫圈 27 Шайба 3
13 312600309 接头 Переходник 1
14 800702481 球阀 DN20(3/4) Шаровой клапан 1
15 312600310 接头 Переходник 1
16 805338304 垫圈 18 Шайба 2
17 312600308 接头 Переходник 1
18 801102901 球阀 DN10(3/8) Шаровой клапан 1

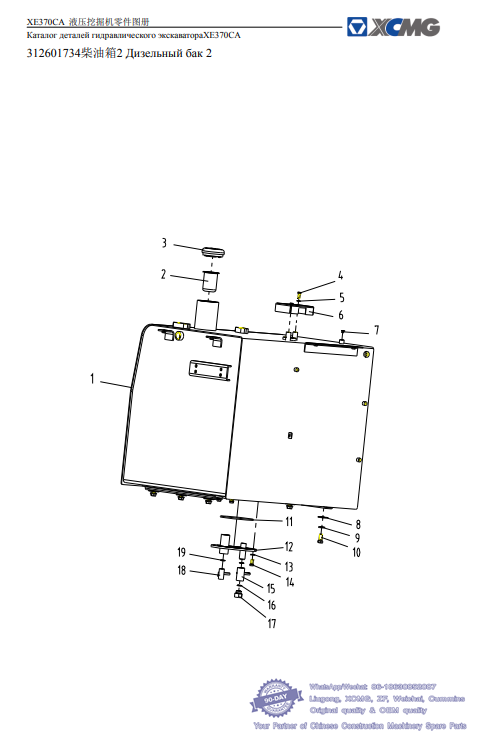

035 312601734柴油箱2 Дизельный бак - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 312601735 油箱体 Корпус маслобака 1
2 800138184 滤网 Фильтрующая сетка 1
3 800138183 油箱锁盖 Крышка замка маслобака 1
4 805046509 螺栓 M8×25 Болт 8
5 805338277 垫圈 8 Шайба 8
6 310601193 护板 Щиток 1
7 312600311 堵头 Заглушка 1
8 312600307 调整垫 Регулирующая прокладка 6
9 805338296 垫圈 16 Шайба 6
10 805046573 螺栓 M16×40 Болт 6
11 801102871 O 型圈 O-образное кольцо 1
12 312601738 法兰端盖 Торцевая крышка фланца 1
13 805338278 垫圈 10 Шайба 6
14 805011330 螺栓 M10×25 Болт 6
15 800702481 球阀 DN20(3/4) Шаровой клапан 1
16 805338306 垫圈 27 Шайба 2
17 312600310 接头 Переходник 1
18 801102902 球阀 DN15(1/2) Шаровой клапан 1
19 805338305 垫圈 22 Шайба 1

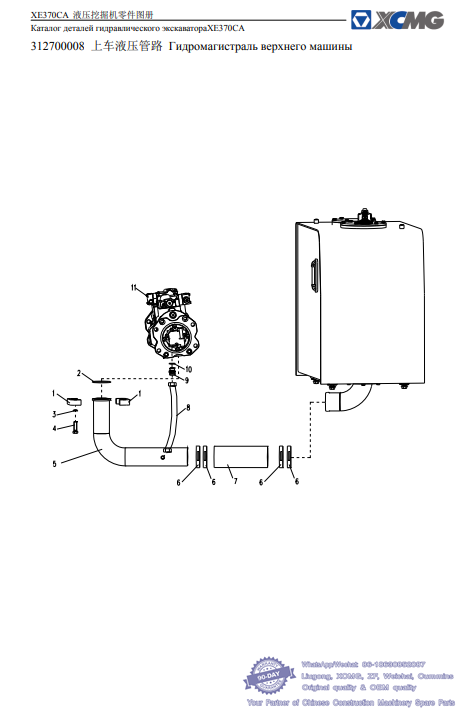

036 312700008 上车液压管路Гидромагистраль верхнего машины - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 312600108 法兰盘 Фланец 1
2 801100122 O 型圈 82.5X3.55 O-образное кольцо 1
3 805338263 垫圈 16 Шайба 4
4 805139897 螺钉 M16×55 Винт 4
5 312700029 11 吸油管 Заборная труба 1
6 801905554 T 型抱箍 Т-образный бугель 4
7 803177178 胶管 B 102X360 Резиновая труба 2
8 803181812 软管总成 Гибкая труба в сборе 1
9 803172165 接头 Переходник 1
10 819909192 O 形圈 23.7×3.55 O-образное кольцо 1
11 803044398 液压泵 Гидронасос 1

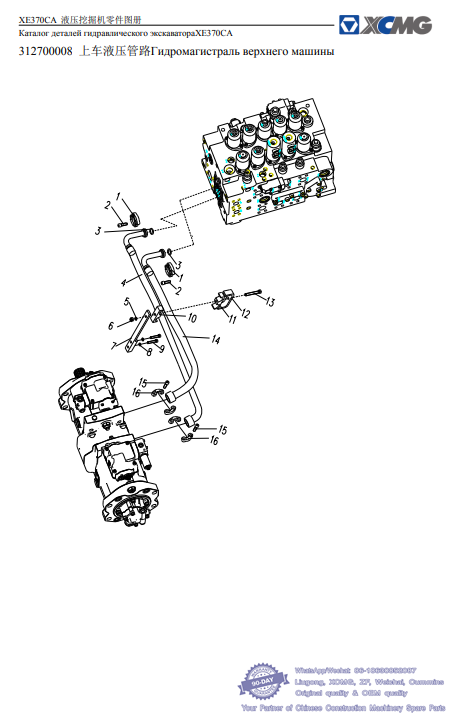

037 312700008 上车液压管路 Гидромагистраль верхнего машины - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 803164323 法兰组件 Узел фланца 2
2 805139879 螺钉 M12×45（10.9） Винт 8
3 803192485 O 形圈 37.7×3.53 O-образное кольцо 2
4 803300114 软管总成 Гибкая труба в сборе 1
5 805338261 垫圈 12 Шайба 1
6 805238367 螺母 12 Гайка 1
7 312600114 支架 Кронштейн 1
8 805338260 垫圈 10 Шайба 2
9 805046535 螺栓 M10×55 Болт 2
10 312600113 下管夹 Нижний трубодержатель 1
11 312600112 上管夹 Верхний трубодержатель 1
12 312600111 压板 Прижимный диск 1
13 805046648 螺栓 M12×90 Болт 1
14 803300114 软管总成 Гибкая труба в сборе 1
15 805002882 螺栓 M12×45 Болт 8
16 803166453 法兰组件 Узел фланца 2

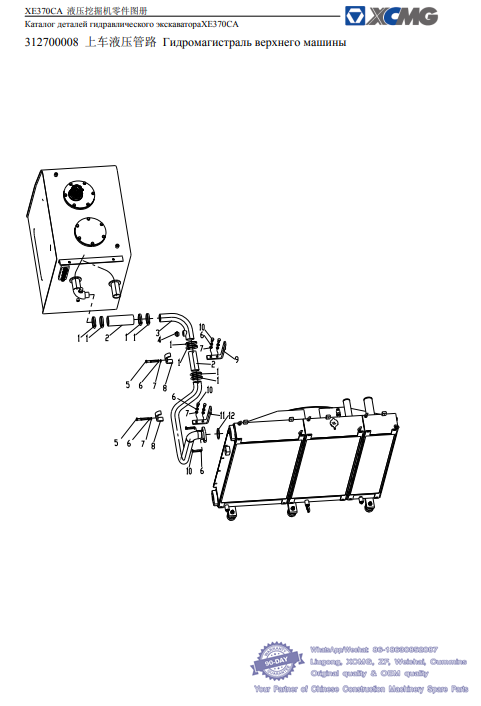

038 312700008 上车液压管路 Гидромагистраль верхнего машины- XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 801905645 T 型抱箍 Т-образный бугель 8
2 803172588 胶管 Ф60×76-240 Резиновая труба 2
3 312600122 回油钢管Ⅰ Стальная труба возвратного масла 1
4 803172189 堵头 Заглушка 1
5 805046646 螺栓 M12×80 Болт 2
6 805338261 垫圈 12 Шайба 8
7 805338280 垫圈 12 Шайба 6
8 312600116 管夹 Хомут трубы 2
9 312600124 管夹座 Гнездо трубодержателя 1
10 805006413 螺钉 M12×35 Винт 6
11 312600117 管夹座 Гнездо трубодержателя 1
12 803172579 O 型圈 51.5×3.55 O-образное кольцо 1

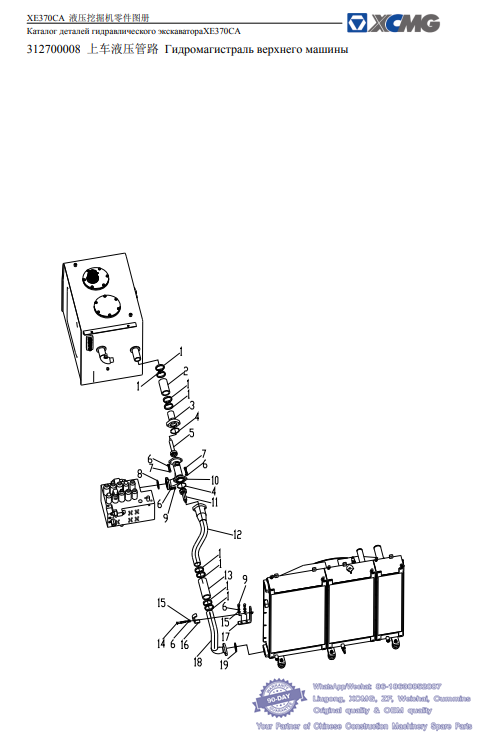

039 312700008 上车液压管路 Гидромагистраль верхнего машины - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 801905645 T 型抱箍 Т-образный бугель 8
2 803172588 胶管 Ф60×76-240 Резиновая труба 1
3 312600119 法兰接管Ⅰ Соединительная труба фланца 1
4 801100188 O 型圈 71.0×3.55 O-образное кольцо 2
5 803007373 单向阀 Обратный клапан 1
6 805338261 垫圈 12 Шайба 9
7 805139872 螺栓 M12×55 Болт 4
8 803173831 O 型圈 61.5×3.55 O-образное кольцо 1
9 805139869 螺栓 M12×35 Болт 4
10 312600120 回油三通 Тройник возврата масла 1
11 803007372 单向阀 Обратный клапан 1
12 312601214 法兰接管 Ⅱ Соединительная труба фланца 1
13 803182565 胶管 Ф60×76-360 Резиновая труба 1
14 805046646 螺栓 M12×80 Болт 1
15 805338280 垫圈 12 Шайба 1
16 312600116 管夹 Хомут трубы 1
17 312601036 管夹座 Гнездо трубодержателя 1
18 312601215 回油钢管Ⅱ Стальная труба возвратного масла 1
19 803172579 O 型圈 51.5×3.55 O-образное кольцо 1
20 805046527 螺栓 M10×35 Болт 2
21 805338260 垫圈 10 Шайба 2
22 805338278 垫圈 10 Шайба 2

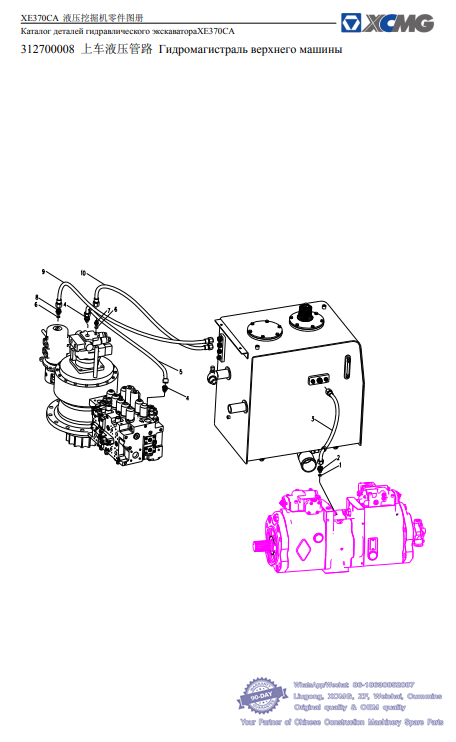

040 312700008 上车液压管路 Гидромагистраль верхнего машины - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 803172175 接头 Переходник 1
2 803173352 软管总成 Гибкая труба в сборе 1
3 803172164 接头 Переходник 2
4 803173333 软管总成 Гибкая труба в сборе 1
5 819909193 O 形圈 29.3×3.55 O-образное кольцо 2
6 803172174 接头 Переходник 1
7 803172788 接头 Переходник 1
8 803177213 软管总成 Гибкая труба в сборе 1
9 803172572 软管总成 Гибкая труба в сборе 1
