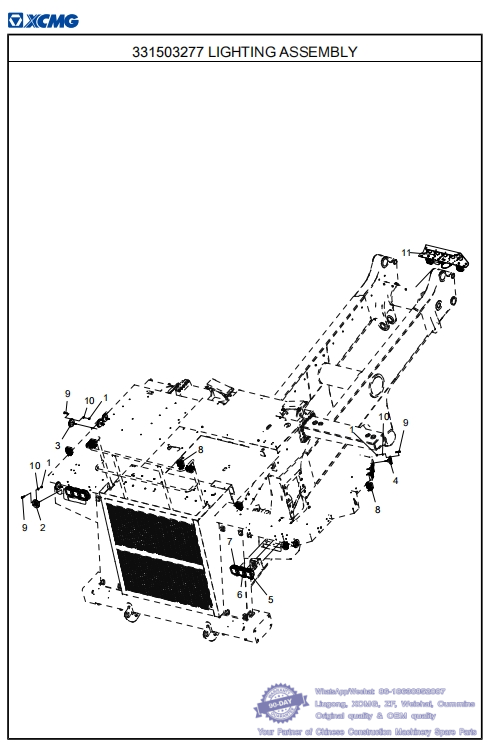

031 331503277 LIGHTING ASSEMBLY -- XCMG Mining Dump Truck XDR100 Parts Catalog
331503269 ELECTRICAL SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 805238482 30 NUT M5 GB/T6170-2000 whatsapp 86-18630852087
2 803544481 6 AMBER CIRCULAR LAMP
3 803589554 2 WHITE CIRCULAR LAMP
4 803544479 2 RED CIRCULAR LAMP
5 803589556 2 DIPPED HEADLIGHT whatsapp 86-18630852087
6 803589555 2 HIGH BEAM LIGHT
7 803589557 2 FOG LAMP
8 803589164 8 WORK LAMP
9 805140016 30 SCREW M5×20 GB/T818-2000
10 805301382 30 WASHER 5 DIN6796 whatsapp 86-18630852087
11 331502421 1 TAIL LAMP SYSTEM 70

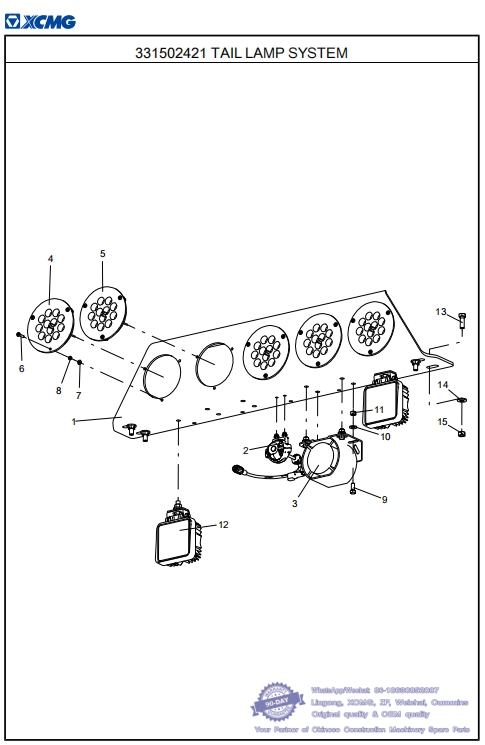

032 331502421 TAIL LAMP SYSTEM -- XCMG Mining Dump Truck XDR100 Parts Catalog
331503277 LIGHTING ASSEMBLY
No. PART NUMBER QTY NAME NOTE PAGE
1 331502422 1 TAILLIGHT MOUNTING PLATE
2 803592055 1 CAMERA whatsapp 86-18630852087
3 803588185 1 REVERSING ALARM
4 803544481 3 AMBER CIRCULAR LAMP
5 803544479 2 RED CIRCULAR LAMP
6 805140016 15 SCREW M5×20 GB/T818-2000
7 805301382 15 WASHER 5 DIN6796
8 805238482 15 NUT M5 GB/T6170-2000 whatsapp 86-18630852087
9 805002062 4 BOLT M8×20 GB/T5783-2000
10 805301384 4 WASHER 8 DIN6796
11 805238378 4 NUT M8 GB/T6170-2000
12 803589164 2 WORK LAMP
13 805046473 4 BOLT M10×30 GB/T5783-2000
14 805301373 4 WASHER 10 DIN6796 whatsapp 86-18630852087
15 805238371 4 NUT M10 GB/T6170-2000

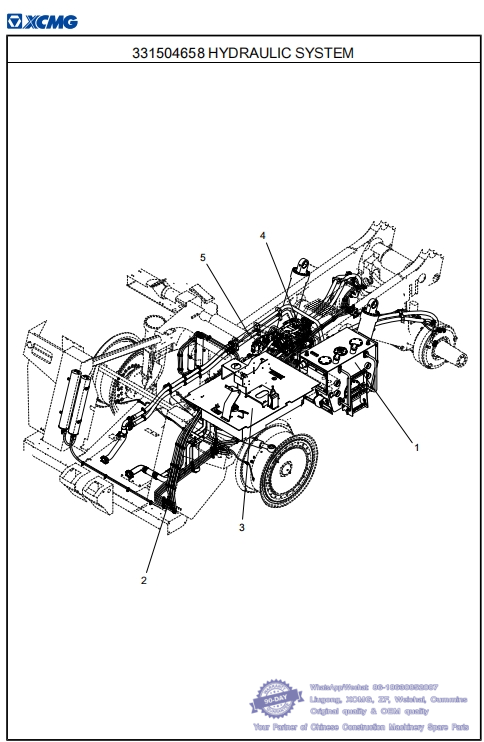

033 331504658 HYDRAULIC SYSTEM - XCMG Mining Dump Truck XDR100 Parts Catalog
331505761 XDR100 MINING DUMP TRUCK
No. PART NUMBER QTY NAME NOTE PAGE
1 331500686 1 OIL TANK 74 whatsapp 86-18630852087
2 331505728 1 STEERING SYSTEM 82
3 331505729 1 LIFTING SYSTEM 122
4 331505734 1 BRAKING SYSTEM 156 whatsapp 86-18630852087
5 331505753 1 COOLING SYSTEM 186

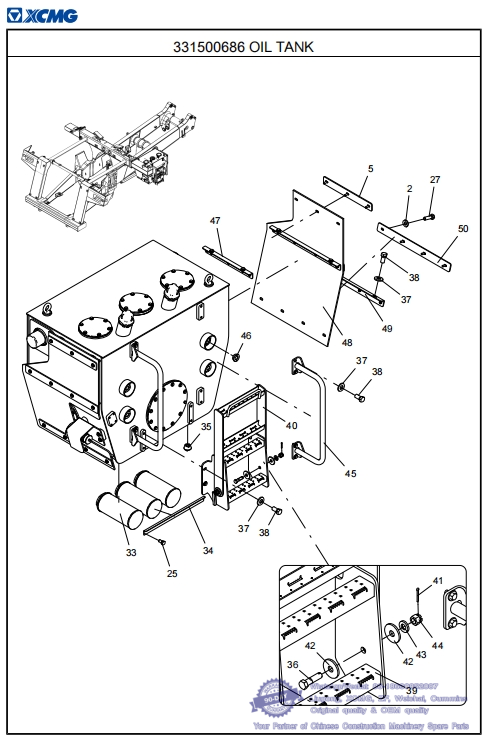

034 331500686 OIL TANK -- XCMG Mining Dump Truck XDR100 Parts Catalog
331504658 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 805011330 42 BOLT M10×25 GB/T5783-2000
2 805301373 64 WASHER 10 DIN6796 whatsapp 86-18630852087
3 331500691 3 COVER PLATE
4 801102871 3 ORING 165×5.3 GB/T3452.1-2005
5 331502758 2 PRESSURE PLATE
6 331500690 1 SPRING
7 803406833 1 RETURN OIL FILTER ELEMENT
8 331500693 1 SPRING
9 803427348 1 FILTER ELEMENT whatsapp 86-18630852087
10 803406834 2 RESPIRATOR
11 805140010 12 SCREW M4×12 GB/T818-2000
12 805338225 12 WASHER 4 DIN6796
13 805140074 2 SCREW M20 GB/T825-1988
14 331500694 1 HYDRAULIC OIL TANK
15 805047797 2 BOLT M22×150 GB/T5782-2000
16 331500037 4 BASEPLATE
17 331500687 1 ABSORBER SUPPORT whatsapp 86-18630852087
18 803406751 2 DAMPER
19 805301386 2 WASHER 22 DIN6796
20 805238491 2 NUT M22 GB/T6184-2000
21 805006280 4 BOLT M16×45 GB/T5783-2000
22 805301377 4 WASHER 16 DIN6796
23 331500688 1 PLATE
24 805301384 1 WASHER 8 DIN6796
25 805046504 3 BOLT M8×16 GB/T5783-2000
26 803406831 1 OIL SUCTION FILTER ELEMENT 78
27 805046528 22 BOLT M10×35 GB/T5783-2000
28 331502836 1 SPLASH BOARD
29 330105996 2 COVER whatsapp 86-18630852087
30 803385977 2 ORING 300×7NBR70
31 331505399 1 OILING HOOD
32 800153417 1 FUEL RECEIVER

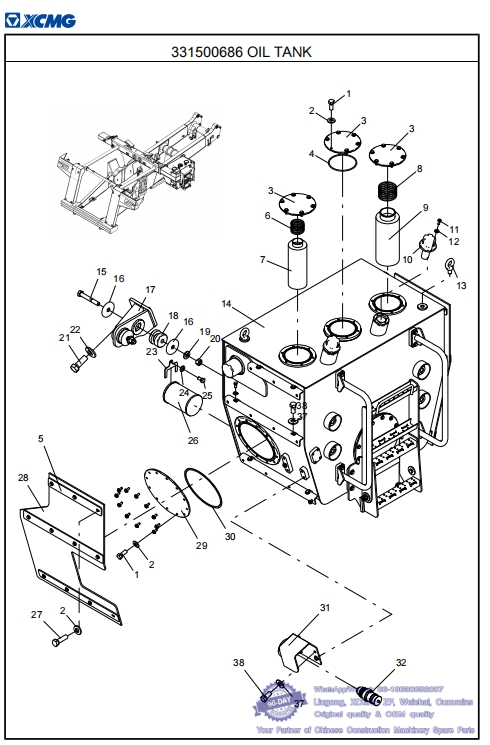

035 331500686 OIL TANK -- XCMG Mining Dump Truck XDR100 Parts Catalog
331504658 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
33 803406832 3 OIL SUCTION FILTER ELEMENT 80
34 331500689 1 RETAINER
35 330304862 2 MAGNETIC PLUG whatsapp 86-18630852087
36 805000268 2 BOLT M16×60 GB/T31.1-2013
37 805301374 29 WASHER 12 DIN6796
38 805046469 29 BOLT M12×25 GB/T5783-2000
39 331504185 1 MAINTENANCE LADDER WELDING
40 331502842 1 MAINTENANCE HOOK LADDER whatsapp 86-18630852087
41 805639639 2 PIN 4×32 GB/T91-2000
42 805338447 6 WASHER 16 GB/T5287-2002
43 805338296 2 WASHER 16 GB/T1230-2006
44 805238520 2 NUT M16 GB/T6178-1986
45 331504186 2 BANISTERS whatsapp 86-18630852087
46 801138283 4 ROUND OIL POINTER
47 331502753 2 MOUNTING PLATE A
48 331502757 1 SPLASH BOARD
49 331502755 4 MOUNTING PLATE B
50 331502759 4 PRESSURE PLATE whatsapp 86-18630852087
