Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog

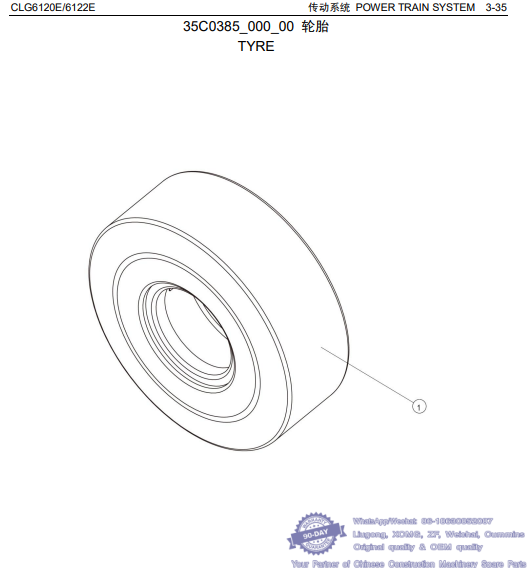

031 35C0385_000_00 轮胎 TYRE - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 35C0385X3 轮胎 TYRE 1

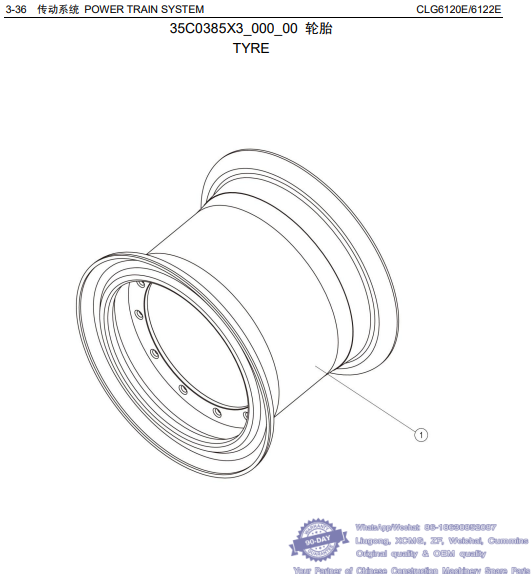

032 35C0385X3_000_00 轮胎 TYRE - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 41C1926 轮辋 RIM 1 19.5-25/2.5

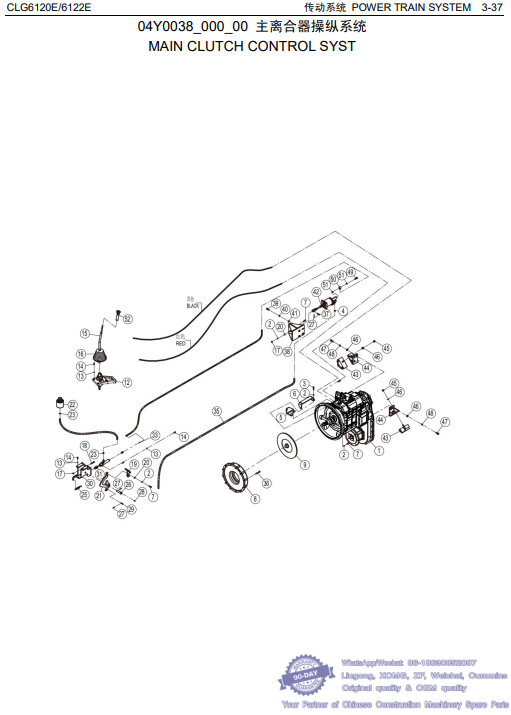

033 04Y0038_000_00 主离合器操纵系统 MAIN CLUTCH CONTROL SYST - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 42C1408 变速箱 GEARBOX Y 1 8.1/4.148/1.961/8.185/4.140 EC0000128566_3 替换后
1 40Y0001 变速箱 GEARBOX Y 1 CAGF5-90 EC0000128566_3 替换前
2 06B0002 垫圈 WASHER 19 10
3 00B0029 螺栓 BOLT 1 M10×40-8.8-ZN.D
4 06B0568 垫圈 WASHER 1
5 21U0084 换挡支板 SUPPORT 1
6 21U0138 选档轴支板 PLATE 1
7 00B0002 螺栓 BOLT 18 M10×35-8.8-ZN.D
8 42C1075 离合器 CLUTCH 1 17000N
9 42C1131 离合器摩擦片总成 FRICTION PLATE AS 1 HQ1601N4-130B
10 54C0592 软轴 FLEXIBLE SHAFT Y 1 EC0000128566_4 替换前
10 24C2424 软轴 FLEXIBLE SHAFT Y 1 EC0000128566_4 替换后
11 24C2425 软轴 FLEXIBLE SHAFT Y 1 EC0000128566_1 替换后
11 54C0593 软轴 FLEXIBLE SHAFT Y 1 EC0000128566_1 替换前
12 23W0008 操纵器 CONTROLLER Y 1 EC0000128566_6 替换后
12 23C0457 操纵装置 CONTROL LINKAGE Y 1 LJ114F EC0000128566_6 替换前
13 06B0006 垫圈 WASHER 10 8
14 00B0085 螺栓 BOLT 10 M8×25-8.8-ZN.D
15 64A1878 手柄 HANDLE Y 1 M10XΦ20X650X345 EC0000128566_5 替换前
15 23W0007 操纵杆 CONTROL LEVER Y 1 MK4522-MR213R12U EC0000128566_5 替换后
16 84A0345 防尘套 BOOT 1
17 03B0053 螺母 NUT 5 M10-8-ZN.D
18 00V0344 螺栓 BOLT 1 M10×60-8.8-ZN.D
19 16D1750 踏板 STEP 1
20 06B0001 垫圈 WASHER 6 10-140HV-ZN.D
21 16D1763 踏板 STEP 1
22 34C4741 油杯 GREASE FITTING 1
23 15V0118 钢丝轧箍 CLAMP 2 13-19
24 32U0008 胶管 HOSE 1 Φ10 长 1300
25 75U0002 拉簧 SPRING 1
26 60U0003 销轴 PIN 1
27 08B0090 销 PIN 3 3×30-ZN.D
28 10B0014 油杯 GREASE FITTING 1 M10×1
29 08V0107 销 PIN 1
30 01D0476 支座 BRACKET 1
31 11W0010 离合器总泵 BOOSTER 1
32 00U0044 接头 CONNECTOR 1
33 12B0234 O 形圈 O-RING 1 6.3×1.8
34 05W0057 离合器助力泵油管 PIPE 1
35 04C0606 气管总成 AIR PIPE AS 1 20491-18-06/D445-2X3000
36 00B0018 螺栓 BOLT 12 M10×70-8.8-ZN.D
37 08V0106 销 PIN 1
38 00X0067 助力泵支架 BRACKET 1
39 00B0035 螺栓 BOLT 4 M12×35-8.8-ZN.D
40 06B0008 垫圈 WASHER 4 12
41 06B0007 垫圈 WASHER 4 12-140HV
42 42C1074 离合器助力泵 CLUTCH BOOSTER PUMP 1
43 35W0035 变速箱减震块 SHOCK ABSORBER 2
44 00X0126 支架 BRACKET 2
45 03V0527 锁紧螺母 LOCKNUT 2 M14×1.5-12-ZN.D
46 06B0009 垫圈 WASHER 8 14-200HV-ZN.D
47 00B0342 螺栓 BOLT 6 M14×1.5×35-8.8-ZN.D
48 06B0013 垫圈 WASHER 6 14
49 02V0085 铰接螺栓 BANJO BOLT 1 M14×1.5×35
50 02U0009 铰接头 CONNECTOR 1
51 06B0117 垫圈 WASHER 2 14
52 86A2639 手柄球 KNOB Y 1 Φ14X170 EC0000128566_2 替换前

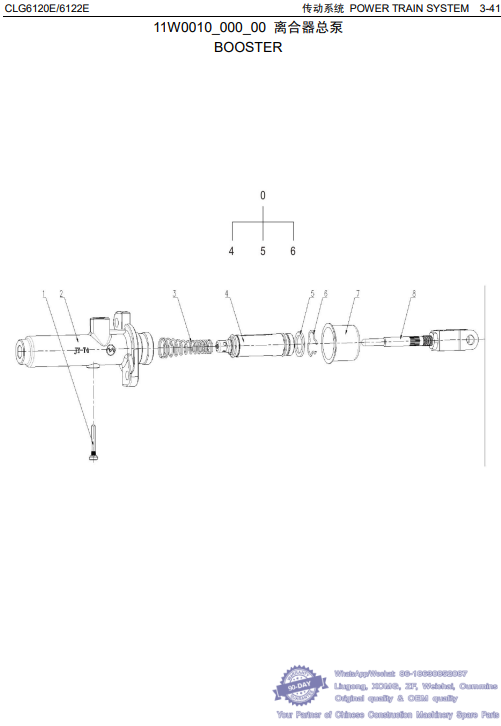

034 11W0010_000_00 离合器总泵 BOOSTER - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
0 SP108173 离合器总泵修理包 SERVICE KIT 1

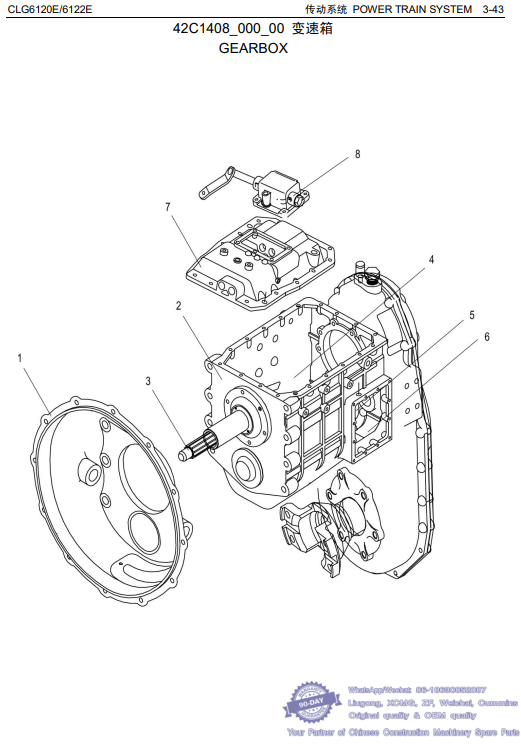

035 42C1408_000_00 变速箱 GEARBOX
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 SP148067 离合器壳体部分组件 CLUTCHHOUSINGAS C 1
2 SP148068 壳体、外围件及副箱 LOOSEPARTS C 1
3 SP148436 一轴组件 AXLE C 1
4 SP148070 二轴组件 CLUTCHSHAFTAS C 1
5 SP148437 中间轴 AXLE C 1
6 SP148072 倒档惰轮组件 GEARGP C 1
7 SP148073 上盖总成 COVERAS. 1
8 SP148438 顶盖总成 COVER 1
