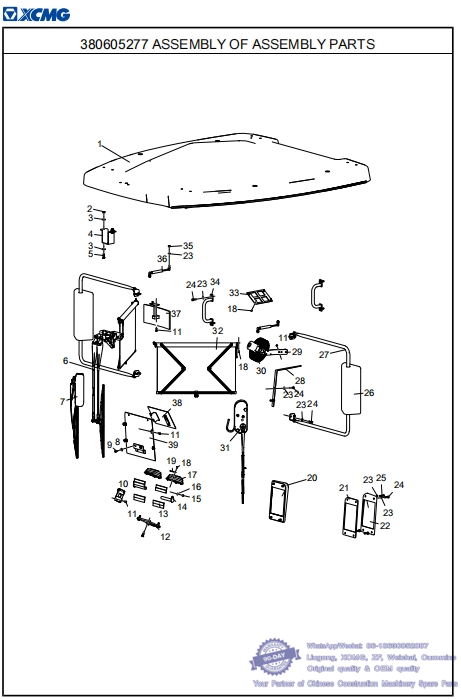

031 380605277 ASSEMBLY OFF ASSEMBLY PARTS-- XCMG Motor Grader GR2205T Spare Parts Catalog
380605191 CAB
No. PART NUMBER QTY NAME NOTE PAGE
1 382301539 1 FRONT WIPER ASSEMBLY whatsapp 86-18630852087
2 382301538 1 RIGHT DOOR WIPER ASSEMBLY
3 381202534 1 REARVIEW
4 329900297 16 THICKENED LARGE WASHER
5 802155937 2 TOP REARVIEW MIRROR
6 382301441 2 ABAT VENT
7 805046416 12 BOLT M10×30 (DACROMET) GB/T5783-2000
8 805238371 8 NUT M10 (DACROMET) GB/T6170-2000
9 380605252 1 TOP COVER
10 805141173 28 SCREW ST4.2×16-C-H GB/T845-1985
11 382301464 1 WIPER ROCKER SWITCH MOUNTING PLATE
12 382301090 4 LAMP BRACKET
13 380605273 1 POINTER
14 805238378 4 NUT M8 (DACROMET) GB/T6170-2000
15 382301438 2 GAS SPRING
16 805046457 20 BOLT M8×35 GB/T5783-2000
17 329900301 26 THICKENED FLAT WASHER whatsapp 86-18630852087
18 382300957 2 HANDLE
19 382301265 2 REARVIEW ASSY
20 803502415 1 FAN
21 805140594 48 SCREW M6×20 (DACROMET) GB/T818-2000
22 380402440 1 FAN MOUNTING PLATE
23 805046844 2 BOLT M8×40 (DACROMET) GB/T5783-2000
24 382301459 1 RIGHT COVER PLATE
25 382301458 1 LEFT COVER PLATE
26 382301444 2 SEAL RUBBER PAD
27 382301540 1 LEFT DOOR WIPER ASSEMBLY
28 381100899 2 CONSOLE RUBBER PARTI
29 382301221 2 MOUNTING SHAFT
30 380605247 4 HAIRBRUSH
31 380605253 1 STEERING GEAR MOUNTING PLATE
32 380605268 2 SEALING PLATE
33 805301383 1 WASHER 6 (DACROMET) DIN6796 whatsapp 86-18630852087

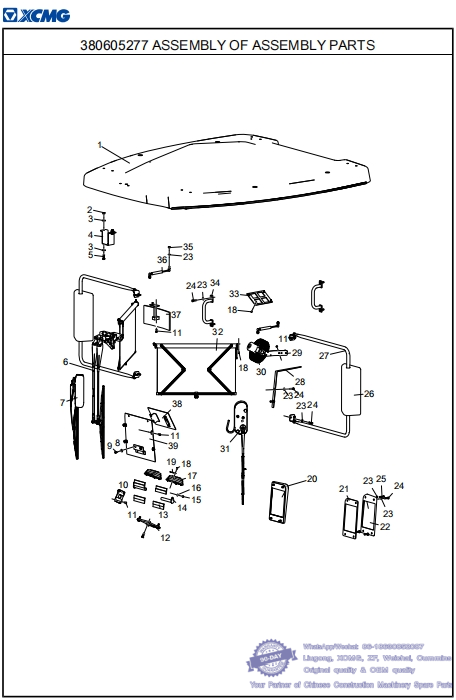

032 380605277 ASSEMBLY OFF ASSEMBLY PARTS-- XCMG Motor Grader GR2205T Spare Parts Catalog
380605191 CAB
No. PART NUMBER QTY NAME NOTE PAGE
34 805046494 2 BOLT M6×12 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087
35 382301442 4 RUBBER LAYERING
36 329900296 2 THICKENED LARGE WASHER
37 805046505 2 BOLT M8×18 (DACROMET) GB/T5783-2000
38 382301235 1 FRAMEWORK OF STATIONARY PLATFORM
39 380605274 1 INSTRUMENT PANEL BOARD WELDING whatsapp 86-18630852087

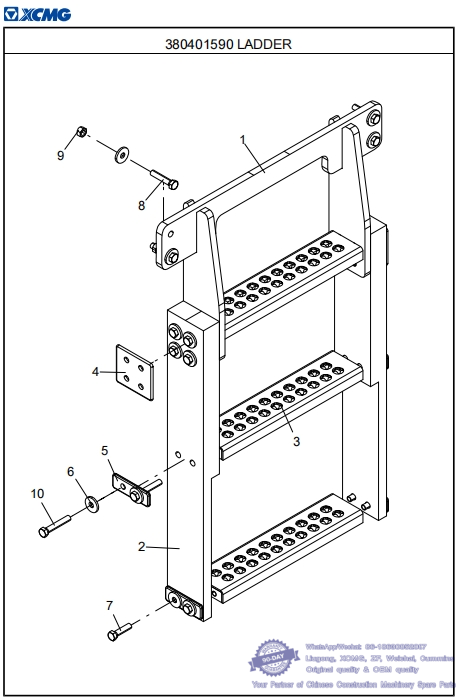

033 380401590 LADER-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301585 CAB ASSEMBLY
No. PART NUMBER QTY NAME NOTE PAGE
1 380401524 1 LADDER FRAME whatsapp 86-18630852087
2 380401386 2 RUBBER BELT
3 380401387 2 PADDLE
4 382101843 2 GASKET
5 382101888 4 GASKET
6 329900343 20 THICKENED LARGE WASHER
7 805046529 4 BOLT M10×40 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087
8 805046532 4 BOLT M10×50 (DACROMET) GB/T5783-2000
9 805238366 4 NUT M10 (DACROMET) GB/T6170-2000
10 805046537 12 BOLT M10×60 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087

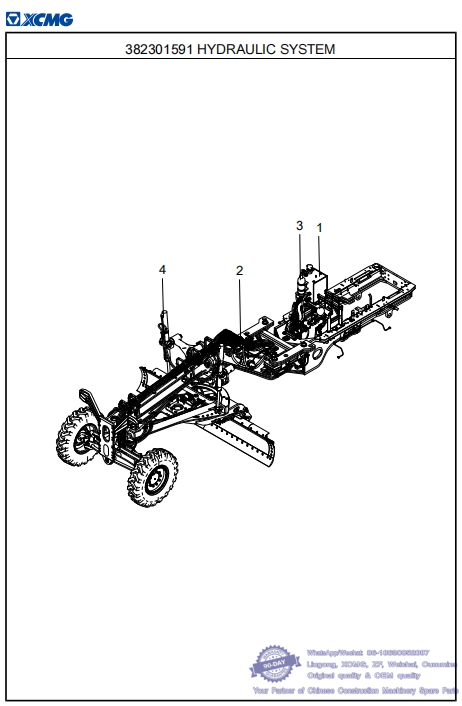

034 382301591 HYDRAULIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
1 382301597 1 HYDRAULIC OIL TANK 76 whatsapp 86-18630852087
2 382301594 1 STEERING HYDRAULIC SYSTEM 82
3 382301596 1 BRAKE HYDRAULIC SYSTEM 98
4 380605355 1 WORKING HYDRAULIC SYSTEM 116 whatsapp 86-18630852087

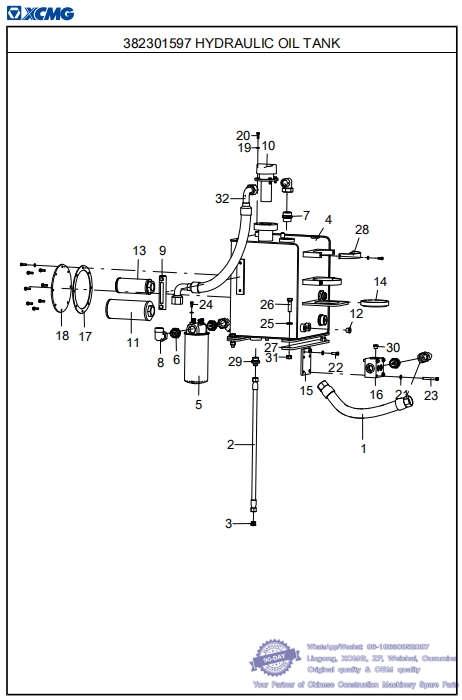

035 382301597 HYDRAULIC OIL TANK-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301591 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 803445213 1 HOSE ASSEMBLY whatsapp 86-18630852087
2 803270192 1 HOSE ASSEMBLY
3 803150972 1 PLUG
4 382301592 1 HYDRAULIC OIL TANK BODY
5 813407429 1 OIL RETURN FILTER 78
6 803174741 2 JOINT
7 803105404 2 JOINT
8 803103799 4 JOINT
9 803202737 1 LIQUID LEVEL METER
10 803190351 1 AIR FILTER WITH LOCK 80
11 813406274 1 OIL SUCTION FILTER
12 803189850 1 PLUG
13 803374220 1 OIL SUCTION FILTER
14 380401328 1 RUBBER MAT
15 380605360 1 COMBINED BLOCK SATE
16 380605363 1 OIL RETURN VALVE SEAT whatsapp 86-18630852087
17 380900901 1 RUBBER MAT
18 380902102 1 CLEANING COVER
19 329900301 22 THICKENED FLAT WASHER
20 805046509 12 BOLT M8×25 (DACROMET) GB/T5783-2000
21 329900302 6 THICKENED FLAT WASHER
22 805046416 2 BOLT M10×30 (DACROMET) GB/T5783-2000
23 805046541 4 BOLT M10×80 GB/T5783-2000
24 805046508 10 BOLT M8×20 (DACROMET) GB/T5783-2000
25 329900304 4 THICKENED FLAT WASHER
26 805004815 4 BOLT M16×60 (DACROMET) GB/T5783-2000
27 380605358 2 RUBBER MAT
28 380401352 2 BENT PLATE
29 803164362 1 JOINT
30 803183080 2 PLUG
31 805046476 4 NUT M16 (DACROMET) GB/T6170-2000
32 813407818 1 HOSE ASSEMBLY whatsapp 86-18630852087
