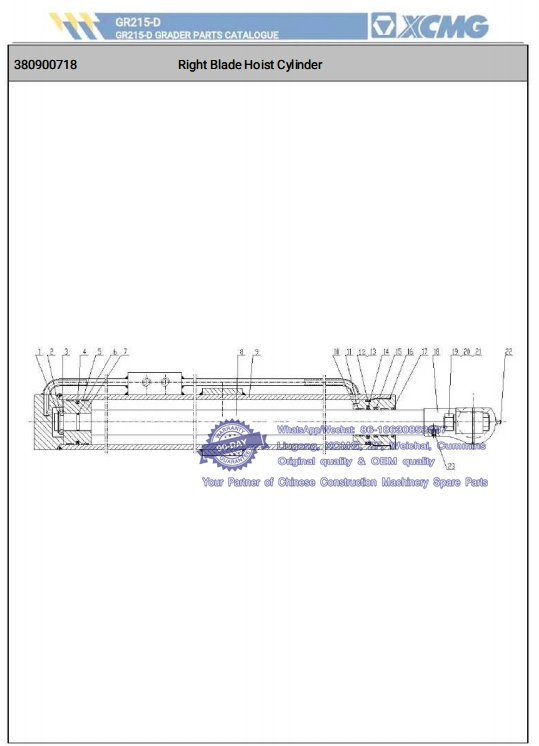

031 380900718 Right Blade Hoist Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 8 05400046 35 ELASTIC RETAINER 1
2 803268663 CLIP KEY CAP 1
3 803268668 CLIP KEY 1
4 803192271 GLYD RING 1
5 803268672 RING 2
6 8 03107849 O 35×3.1 O RING 1 whatsapp:86-18630852087
7 803268669 PISTON 1
8 803268675 R OD 1
9 803268676 CYLINDER BODY 1
10 803268677 GUIDE SLEEVE 1
11 803268667 SUPPORT RING 2
12 860107851 O 90×5.7 O RING 1 whatsapp:86-18630852087
13 803268673 A90×81×2 RETAINER 1
14 803192272 STEP SEAL 1
15 803192270 U 50×65×10 U RING 1
16 803175028 O 95×3.1 O RING 1
17 381600479 50×58.6×5.3 DUST RING 1
18 803268678 HALF JOINT 1
19 805000374 M20×90 BOLT 2
20 805300023 20 WASHER 2 whatsapp:86-18630852087
21 805203171 M20 N UT 2
22 801103157 M10×1 O I L C UP 1
23 805105501 M8×10 SCREW 1

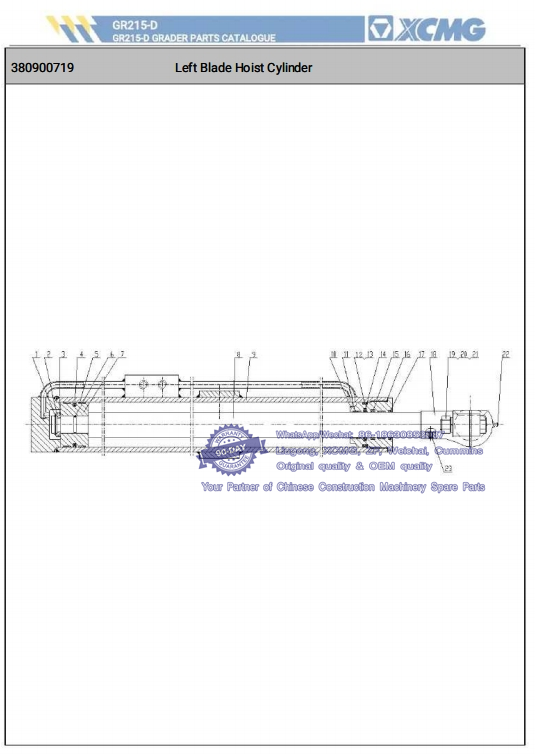

032 380900719 Left Blade Hoist Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 8 05400046 35 ELASTIC RETAINER 1
2 803268663 CLIP KEY CAP 1
3 803268668 CLIP KEY 1 whatsapp:86-18630852087
4 803192271 GLYD RING 1
5 803268672 RING 2
6 8 03107849 O 35×3.1 O RING 1
7 803268669 PISTON 1 whatsapp:86-18630852087
8 803268675 R OD 1
9 803268676 CYLINDER BODY 1
10 803268677 GUIDE SLEEVE 1
11 803268667 SUPPORT RING 2
12 860107851 O 90×5.7 O RING 1
13 803268673 A90×81×2 RETAINER 1
14 803192272 STEP SEAL 1
15 803192270 U 50×65×10 U RING 1 whatsapp:86-18630852087
16 803175028 O 95×3.1 O RING 1
17 381600479 50×58.6×5.3 DUST RING 1
18 803268678 HALF JOINT 1
19 805000374 M20×90 BOLT 2
20 805300023 20 WASHER 2 whatsapp:86-18630852087
21 805203171 M20 N UT
22 801103157 M10×1 O I L C UP 1
23 805105501 M8×10 SCREW 1

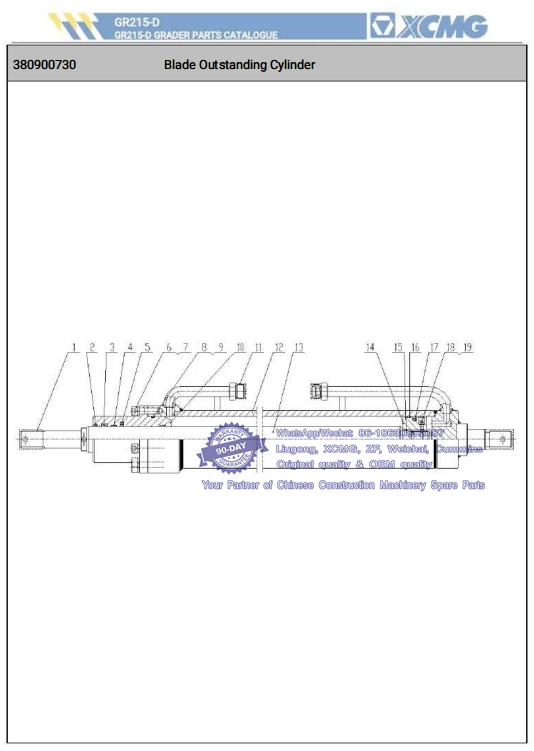

033 380900730 Blade Outstanding Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 822100521 M30 SCREW THREAD CAP 1
2 381600435 LINK ROD 1
3 803192273 U 45×60×10 U RING 1
4 803268693 SUPPORT RING 2 whatsapp:86-18630852087
5 803192278 STEP SEAL 1
6 805100100 M10×35 SCREW 10
7 805300014 10 WASHER 10
8 8 03164049 O 80×3.1 O RING 1
9 803268694 A80×75.2×1.5 RETAINER 1
10 803268695 CYLINDER COVER 1 whatsapp:86-18630852087
11 805234277 M24×1.5 NOZZLE NUT 2
12 803268696 CYLINDER BODY 1
13 803268698 CYLINDER COVER 1
14 803268697 PISTON 1
15 803107849 O 35×3.1 O RING 1 whatsapp:86-18630852087
16 803268699 SUPPORT RING 2
17 803192274 GLYD RING 1
18 805105421 M6×10 SCREW 1
19 800511242 Φ4 STEEL BALL 1

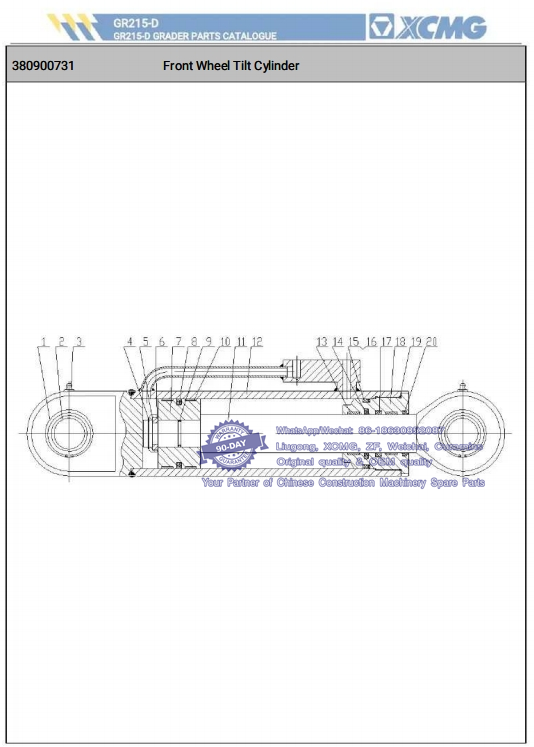

034 380900731 Front Wheel Tilt Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 8 05400044 62 ELASTIC RETAINER 4
2 800515289 GE40ES JOINT BEARING 2
3 801103157 M10×1 O I L C UP 2
4 805400046 35 ELASTIC RETAINER 1
5 803268663 CLIP KEY CAP 1
6 803268668 CLIP KEY 1
7 803268669 PISTON 1
8 803192271 GLYD RING 1 whatsapp:86-18630852087
9 803268667 SUPPORT RING 2
10 803107849 O 35×3.1 O RING 1
11 803268670 R OD 1
12 803268671 CYLINDER BODY 1 whatsapp:86-18630852087
13 803268672 RING 2
14 803192272 STEP SEAL 1
15 860107851 O 90×5.7 O RING 1
16 803268673 A90×81×2 RETAINER 1 whatsapp:86-18630852087
17 803192270 U 50×65×10 U RING 1
18 803268674 GUIDE SLEEVE 1
19 803175028 O 95×3.1 O RING 1
20 381600479 50×58.6×5.3 DUST RING 1

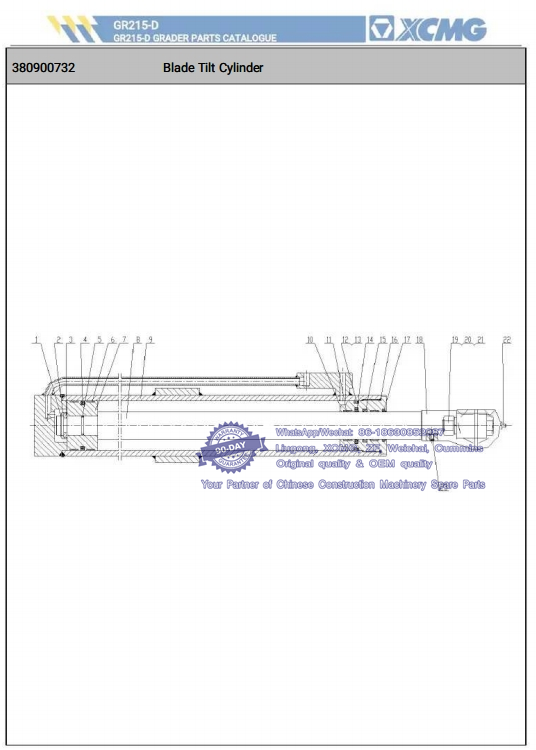

035 380900732 Blade Tilt Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 8 05400046 35 ELASTIC RETAINER 1
2 803268663 CLIP KEY CAP 1
3 803268668 CLIP KEY 1
4 803192271 GLYD RING 1
5 803107849 O 35×3.1 O RING 1 whatsapp:86-18630852087
6 803268672 RING 2
7 803268669 PISTON 1
8 803268675 R OD 1
9 803268676 CYLINDER BODY 1
10 803268677 SLEEVE,GUIDE 1
11 803268667 SUPPORT RING 2
12 860107851 O 90×5.7 O RING 1
13 803268673 A90×81×2 RETAINER 1 whatsapp:86-18630852087
14 803192272 STEP SEAL 1
15 803192270 U 50×65×10 U RING 1
16 803175028 O 95×3.1 O RING 1
17 381600479 50×58.6×5.3 DUST RING 1
18 803268678 HALF JOINT 1
19 805000374 M20×90 BOLT 2
20 805300023 20 WASHER 2 whatsapp:86-18630852087
21 805203171 M20 N UT 2
22 801103157 M10×1 O I L C UP 1
23 805105501 M8×10 SCREW 1 whatsapp:86-18630852087
