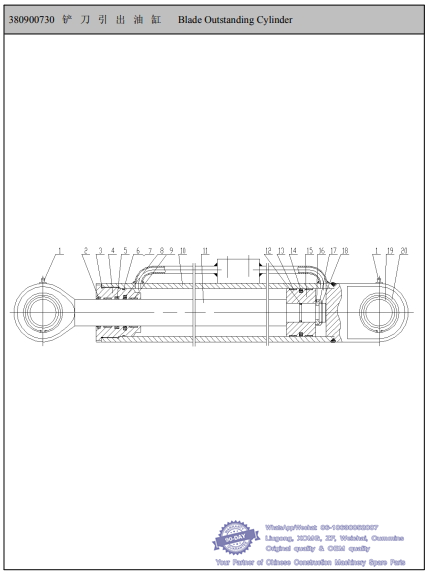

031 380900730 铲刀引出油缸 Blade Outstanding Cylinder-- XCMG Motor Grader GR1605 Spare Parts Catalog
序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks
1 801103157 油杯M10×1 OIL CUP 2
2 380500498防尘圈50×58.6×5.3 DUST RING 1
3 803268674 导向套 SLEEVE,GUIDE 1
4 803304487 O 型圈95×3.1 O RING 1
5 803304483 U 型圈50×65×10 U RING 1
6 803304485 O 型圈90×5.7 O RING 1
7 803304486 挡圈 A90×81×2 RETAINER 1
8 803304499 斯特封 STEP SEAL 1
9 803304477 支承环 SUPPORT RING 2
10 803269009 缸体 CYLINDER BODY 1
11 803269008 活塞杆 ROD 1
12 803304484 O 型圈35×3.1 O RING 1
13 803304479 支承环 SUPPORT RING 2
14 803304480 格莱圈 GLYD RING 1
15 803268669 活塞 PISTON 1
16 803268668 卡键 CLIP KEY 1
17 803268663 卡键帽 CLIP KEY CAP 1
18 805400046 弹性挡圈 35 ELASTIC RETAINER 1
19 800515281 关节轴承 GE50ES JOINT BEARING 2
20 805400050 弹性挡圈 75 ELASTIC RETAINER 1

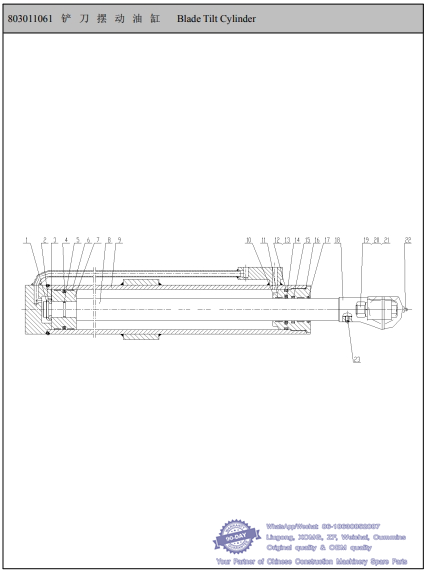

032 803011061 铲刀摆动油缸 Blade Tilt Cylinder-- XCMG Motor Grader GR1605 Spare Parts Catalog
序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks
1 805400046 弹性挡圈 35 ELASTIC RETAINER 1
2 803268663 卡键帽 CLIP KEY CAP 1
3 803268668 卡键 CLIP KEY 1
4 803304480 格莱圈 GLYD RING 1
5 803304484 O 型圈35×3.1 O RING 1
6 803304477 支承环 SUPPORT RING 2
7 803268669 活塞 PISTON 1
8 803268675 活塞杆 ROD 1
9 803268676 缸体 CYLINDER BODY 1
10 803268677 导向套 SLEEVE,GUIDE 1
11 803304479 支承环 SUPPORT RING 2
12 803304485 O 型圈90×5.7 O RING 1
13 803304486 挡圈 A90×81×2 RETAINER 1
14 803304499 斯特封 STEP SEAL 1
15 803304483 U 型圈50×65×10 U RING 1
16 803304487 O 型圈95×3.1 O RING 1
17 380500498防尘圈50×58.6×5.3 DUST RING 1
18 803268678 哈夫 接头 HALF JOINT 1
19 803304494 螺栓 M20×90 BOLT 2
20 805302510 垫圈 20 WASHER 2
21 805203171 螺母 M20 NUT 2
22 801103157 油杯M10×1 OIL CUP 123 803304497 螺钉 M8×10 SCREW 1

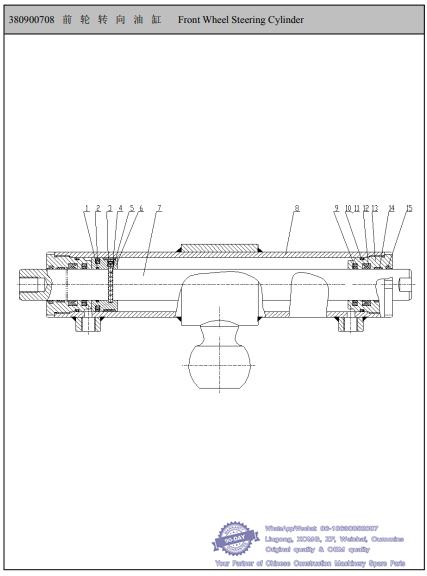

033 380900708 前轮转向油缸 Front Wheel Steering Cylinder-- XCMG Motor Grader GR1605 Spare Parts Catalog
序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks
1 803192170 O 形圈 45×3.1 O RING 1
2 803192264 格来圈 70×59×4.2 GLYD RING 1
3 803268681 支承环 SUPPORT RING 1
4 805100073 螺钉 M8×7 SCREW 1
5 800511423 钢球 Φ6 STEEL BALL 1
6 803268682 活塞 PISTON 1
7 803268683 活塞杆 ROD 1
8 803268684 缸体 CYLINDER BODY 1
9 803192265斯特封40×55.1×6.3 STEP SEAL 2
10 803268685 导向套 SLEEVE,GUIDE 2
11 801100080 O 形圈 70×3.1 O RING 2
12 803268686 挡圈 A70×65.2×1.5 RETAINER 2
13 803192266 U 形圈 40×55×10 U RING 2
14 803268687 支撑环 SUPPORT RING 2
15 381600478防尘圈40×48.6×5.3DUST RING 2

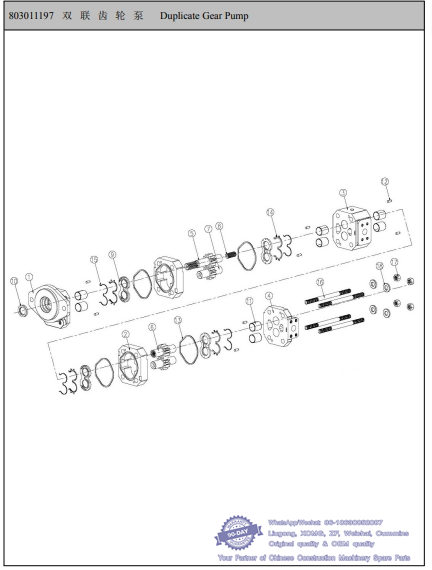

034 803011197 双联齿轮泵 Duplicate Gear Pump-- XCMG Motor Grader GR1605 Spare Parts Catalog
序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks
1 803268926 前盖 COVER 1
2 803268927 泵体 BODY, PUMP 2
3 803268928 中间体 MIDDLE BODY 1
4 803268929 后盖 COVER,REAR 1
5 803268930 主齿 MAIN GEAR 1
6 803268931 主齿 MAIN GEAR 1
7 803268932 从齿 DRIVEN GEAR 2
8 803268933 接轴 CONNECTING SHAFT 1
9 803268934 侧板 PLATE 4
10 803268935 骨架油封 OIL SEAL 1
11 803268936 滑动轴承 BEARING 8
12 803268937 圆柱销 PIN 8
13 803268938 方形密封圈 SQUARE SEAL RING 4
14 803268939 E 形密封圈 E SEAL RING 4
15 803268940 E 形挡圈 RETAINER 4
16 803268941 螺栓 BOLT 4
17 803268942 螺母 NUT 4
18 803268943 垫圈 WASHER 4

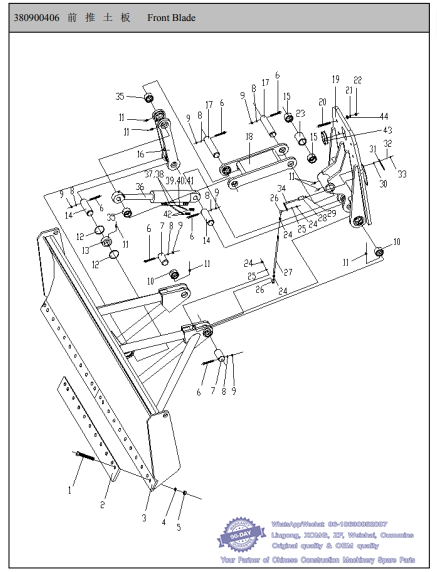

035 380900406 前推土板 Front Blade-- XCMG Motor Grader GR1605 Spare Parts Catalog
序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks
1 805048217 铰盖螺栓M16×55 HINGED COVER BOLT 22
2 381600477 推土板刀片BLADE CUTTING EDGE 2
3 381600200 推土板 BLADE 1
4 805338263 垫圈16 WASHER 18
5 805046476 螺母M16 NUT 18
6 805046649 螺栓M12×100 BOLT 6
7 381600220 销（Ⅱ） PIN 2
8 805338261 垫圈12 WASHER 6
9 805200098 锁紧螺母M12 NUT 6
10 381600436 铜套 COPPER SHEATHING 2
11 801103215 油杯M10×1 OIL CUP 7
12 805400009 挡圈90 RETAINER 2
13 800515285 关节轴承GE60ES JOINT BEARING 1
14 381600219 销（Ⅰ） PIN 2
15 380901134 铜套 COPPER SHEATHING 4
16 380901135 拉杆 LEVER
17 860100172 销（Ⅲ） PIN 2
18 381600435 连杆 LINK ROD 1
19 380901109 支座 SEAT 1
20 805140467 螺栓M20×100 BOLT 10
21 805338321 垫圈20 WASHER 1022 805238375 螺母M20 NUT 10
23 381600433 套（二） SLEEVE 1
24 805238366 螺母 M10 NUT 4
25 805338260 垫圈10 WASHER 2
26 800515256弯杆球头杆端关节轴承SPHERICAL JOINT BEARING 2
27 380900910 拉杆 LEVER 1
28 380900908无缝钢管Φ25×3-48.5SEAMLESS STEEL TUBE 1
29 800515255深沟球轴承6700/10DEEP GROOVE BALL BEARING 1
30 380901310 无缝钢管Φ14×2-6 SEAMLESS STEEL TUBE 1
31 380900911 指针 POINTER 1
32 805338258 垫圈 6 WASHER 1
33 805238370 螺母 M6 NUT M6 1
34 380900907 指针轴 POINTER AXLE 1
35 381600434 铜套 COPPER SHEATHING 2
36 380900728 前推土板油缸OIL CYLINDER FOR FRONT MOLDBOARD 1
37 803190682 直通接头 JOINT 2
38 803191112 胶管总成 HOSE ASSEMBLY 2
39 803045152 平衡阀 BALANCE VALVE 1
40 805046516 螺栓M8×50 BOLT 4
41 805338259 垫圈8 WASHER 4
42 803190779 直通接头 JOINT 243 380902677 橡胶套 RUBBER COVER 1
44 805338288 垫圈20 WASHER 10

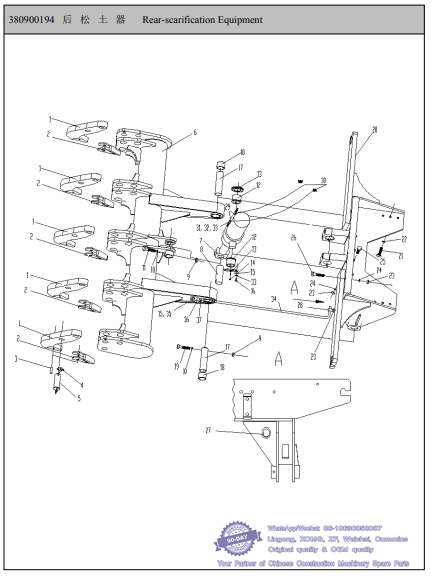

036 380900194 后松土器 Rear-scarification Equipment-- XCMG Motor Grader GR1605 Spare Parts Catalog
序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks
1 380901112 耙杆 RAKE ROD 5
2 380901118 耙齿 RAKE TOOTH 5
3 805601794 弹性圆柱销16×75 ELASTIC ROUND PIN 10
4 380901116 弹性销 ELASTIC PIN 10
5 380901115 插销 PIN 10
6 380901111 松土器架 RIPPER FRAME 1
7 380900729 后松土器举升油缸REAR SCARIFIER HOISTCYLINDER 1
8 805604523 销轴Ⅱ PIN 1
9 805203848 锁紧螺母12 NUT 3
10 805203848 垫圈12 WASHER 3
11 805046649 螺栓M12×100 BOLT 1
12 380901114 铜套Ⅱ COPPER SHEATHING 2
13 380901117 盖 COVER 2
14 801103215 油杯 M10×1 OIL CUP 4
15 805338259 垫圈8 WASHER 9
16 805046507 螺栓M8×20 BOLT 8
17 381600199 销轴Ⅰ PIN 2
18 380901113 铜套Ⅰ COPPER SHEATHING 4
19 805046463 螺栓M12×120 BOLT 2
20 380901110 座架 SEAT FRAME((L.H.) 1
21 805046894 螺栓M20×45 BOLT 622 805046475 垫圈20 WASHER 6
23 805046476 螺母M16 NUT 11
24 805338263 垫圈16 WASHER 10
25 805046851 螺栓M16×70 BOLT 4
26 805046668 螺栓 M16×120 BOLT 6
27 380901040 橡胶套Ⅱ RUBBER COVER 1
28 380901133 吊环 HOISTING EYE 1
29 803190682 直通接头 JOINT 2
30 803191118 胶管总成 HOSE ASSEMBLY 2
31 803045151 平衡阀 BALANCE VALVE 1
32 805046516 螺栓M8×50 BOLT 4
33 805338259 垫圈8 WASHER 12
34 380901132 深度指示杆 DEPTH INDICATOR BAR 1
35 805140915 螺钉M8×30 BOLT 1
36 800515282杆端关节轴承SI10EM10JOINT BEARING 2
37 805238366 螺母 M10 NUT 1
