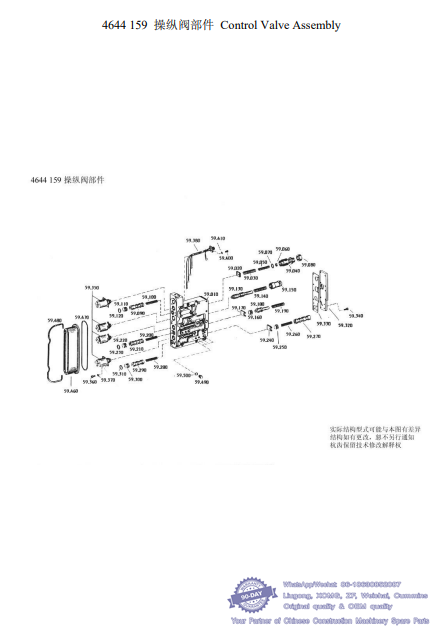

031 4644 159 操纵阀部件 Control Valve Assembly -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4642 306 152 阀体 Valve body 1
020 4620 306 248 锁片 Locking plate 1
030 0732 040 838 弹簧 Spring 1
040 4620 306 245 阀芯 Valve core 1
050 0732 040 837 弹簧 Spring 1
060 0730 061 778 隔套 Sleeve 1
070 0769 120 747 垫片 Shim 6
080 4620 306 247 衬套 Bushing 1
090 4642 306 094 阀芯 Valve core 1
100 0732 041 254 弹簧 Spring 1
110 4620 306 252 挡销 Backing pin 1
120 0634 303 118 O 形圈 O-ring 1
130 4620 306 413 阀芯 Valve core 1
140 0732 041 390 弹簧 Spring 1
150 4620 306 414 阀芯 Valve core 1
160 4644 306 549 挡销 Backing pin 1
170 4644 306 241 固定板 Plate 1
180 4620 306 255 阀芯 Valve core 1
190 0732 041 154 弹簧 Spring 1
200 0732 041 254 弹簧 Spring 1
210 4642 306 093 阀芯 Valve core 1
220 4620 306 252 挡销 Backing pin 1
230 0634 303 118 O 形圈 O-ring 1
240 4642 306 049 锁片 Locking plate 1
250 4644 306 549 挡销 Backing pin 1
260 0732 041 254 弹簧 Spring 1
270 4642 306 095 阀芯 Valve core 1
280 0732 041 254 弹簧 Spring 1
290 4642 306 096 阀芯 Valve core 1
300 4620 306 252 挡销 Backing pin 1
310 0634 303 118 O 形圈 O-ring 1
320 4620 306 415 盖 Cover 1
330 4620 306 479 纸垫 Gasket 1
340 GB/T5783-2000 六角头螺栓 M5×18 Bolt 11
350 0501 315 338 电磁阀 Solenoid valve 4
360 GB/T70.1-2000 圆柱头螺钉 M5×12 Screw 8
370 GB/T859-1994 弹簧垫圈 5 Washer 8
380 4620 206 019 电缆组件 Cable set 1
400 GB/T68-2000 沉头螺钉 M4×12 Screw 4
410 GB/T860-1987 弹性垫圈 4 Washer 4
460 4620 306 259 电磁阀罩壳 Solenoid valve housing 1
470 0634 303 951 O 形圈 O-ring 1
480 4620 306 241 弓夹 Clamp 1
490 0636 304 019 螺塞 M10×1 DIN910 Plug 6
500 Q20-03A-02 紫铜垫圈 10 Washer 6

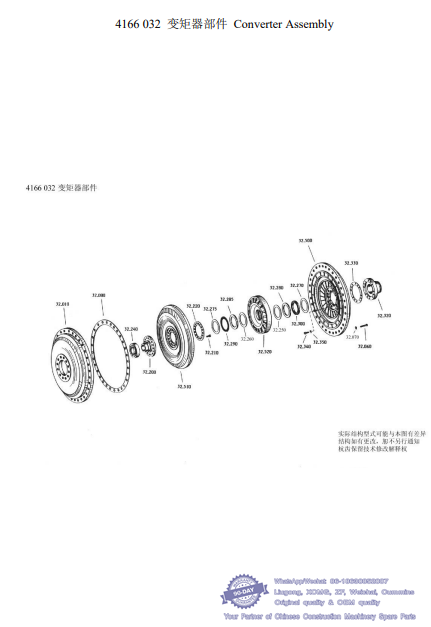

032 4166 032 变矩器部件 Converter Assembly -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4166 330 931 罩壳 Shell 1
060 0636 010 233 六角头螺栓 M8×32 DIN933 8,8 Bolt 30
070 0630 001 012 垫圈 8,4 DIN125 200HV Washer 30
080 4166 330 227 纸垫 Gasket 1
200 4166 330 126 涡轮法兰 Flange 1
210 0636 015 110 六角头螺栓 M10×20 DIN933 8.8 Bolt 16
220 4166 330 129 垫圈 Washer 1
240 0750 116 034 球轴承 6210 C3 / J 50×90×20 Bearing 1
270 0635 290 050 轴向垫圈 AS6590 65×90×1 Washer 1
275 0635 290 041 轴向垫圈 AS6085 60×85×1 Washer 1
280 0635 290 054 轴用垫圈 WS81113 65×90×5,25 Washer 1
285 0635 290 058 箱体垫圈 GS81112 62×85×4,75 Washer 1
290 0635 302 018 滚柱推力轴承 AXK6085 60×85×3 Bearing 1
300 0735 320 805 滚柱推力轴承 K81113L 65×90×7,5 Bearing 1
320 4166 330 127 法兰(泵轮) Flange 1
330 4166 330 229 纸垫 Gasket 1
340 0636 102 010 螺栓 M8×20 DIN6912 8,8 Bolt 12
350 0630 003 006 垫圈 8,4×13 DIN433 200HV Washer 12
500 4166 332 251 泵轮 Pump wheel 1
510 4166 332 242 涡轮 Turbine 1
520 4166 332 243 导轮 Guide pulley 1

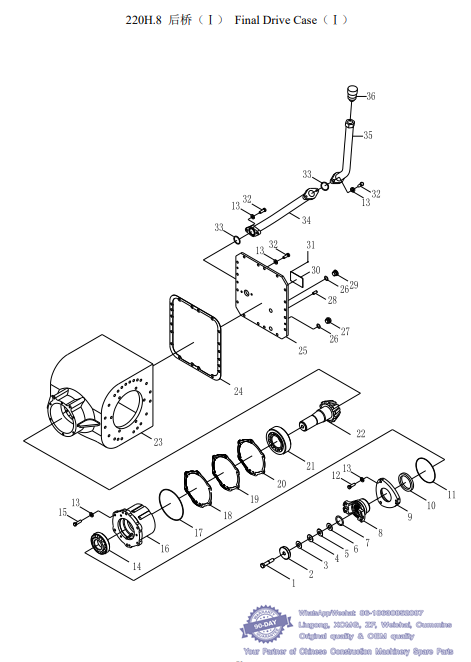

033 220H.8 后桥（Ⅰ） Final Drive Case（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057820-00090 1 螺栓 M16×80-10.9 Bolt 1 00005-
2 Z-29C-080-00035 1 座 190C.8-32 Base 1 00005-
3 Z-29C-080-00060 1 调整垫 190C.8-28 Adjusting gasket 1 00005-
4 Z-29C-080-00015 1 调整垫 190C.8-29 Adjusting gasket 2 00005-
5 Z-29C-080-00016 1 调整垫 190C.8-30 Adjusting gasket 4 00005-
6 Z-29C-080-00061 1 调整垫 190C.8-31 Adjusting gasket 2 00005-
7 B-Q020710-00083 1 O 形圈 60×5.7 O-ring 1 00005-
8 Z-29C-080-00043 1 联轴器 190C.8-33 Shaft-jointer 1 00005-
9 Z-29C-080-00026 2 盖 190C.8-8 Cover 1 00005-
10 W-15-00137 1 密封圈 AE3842A1 Oil Seal 1 00005-
11 B-Q020520-00004 1 O 形圈 144.4×3.1 O-ring 1 00005-
12 B-G057830-00041 1 螺栓 M12×40ZnD Bolt 3 00005-
13 B-Q020490-00003 1 垫圈 12 Washer 31 00005-
14 B-G002970-00007 1 轴承 30312 Bearing 1 00005-
15 B-G057830-00042 1 螺栓 M12×45-10.9 Bolt 6 00005-
16 Z-29C-080-00014 1 保持架 190C.8-27 Retainer 1 00005-
17 Z-29C-080-00044 1 O 形圈 190C.8-34 O-ring 1 00005-
18 Z-29C-080-00013 1 调整垫 190C.8-24 Adjusting gasket 4 00005-
19 Z-29C-080-00059 1 调整垫 190C.8-25 Adjusting gasket 4 00005-
20 Z-29C-080-00041 1 调整垫 190C.8-26 Adjusting gasket 2 00005-
21 B-G002970-00027 1 轴承 32315 Bearing 1 00005-
22 Z-29C-080-00042 1 主动螺旋伞齿轮 190C.8-3 Bevel Pinion 1 00005- N
23 Z-29C-080-00006 1 中心箱 190C.8-1 Case 1 00005-
24 Z-29C-080-00055 1 密封垫 190C.8-2 Washer 1 00005- N
25 Z-29C-080-00007 3 盖 190C.8.1 Cover 1 00005-
26 B-Q020510-00005 1 O 形圈 20.7×3.4 O-ring 2 00005-
27 Z-29C-080-00052 1 磁性螺塞 190C.8.3 Magnetic plug 1 00005-
28 B-G001190-00022 1 销 B12×28 Pin 2 00005-
29 B-Q020350-00003 1 螺塞 BM24×1.5 Plug 1 00005-
30 Z-29H-080-00006 2 标牌 190H.8-1 Name plate 1 00005- N
31 B-G008270-00004 1 铆钉 2×5 Pin 4 00005-
32 B-G057830-00037 1 螺栓 M12×35ZnD Bolt 22 00005-
33 B-Q020710-00073 1 O 形圈 50×3.5 O-ring 2 00005-
34 Z-29C-080-00031 1 油管 190C.8.2 Pipe 1 00005-
35 Z-29C-080-00028 1 管 190C.8.4 Pipe 1 00005-
36 Z-130-040-00163 1 通气塞 Z30.4.16 Breather 1 00005-
Z-29C-08C-Z0001 螺伞组件（包含 后桥（Ⅰ）22.；后桥（Ⅱ）7） Helical gear assembly（Including（Ⅰ）22. and （Ⅱ）

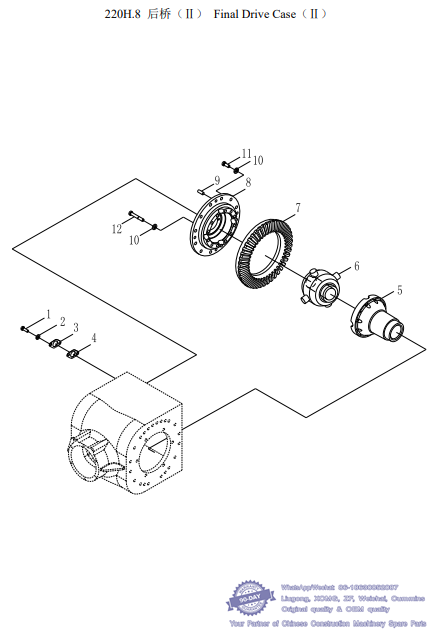

034 220H.8 后桥（Ⅱ） Final Drive Case（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057830-00037 1 螺栓 M12×35ZnD Bolt 2 00005-
2 B-Q020490-00003 1 垫圈 12 Washer 2 00005-
3 Z-29C-080-00024 1 板 190C.8-44 Plate 1 00005-
4 Z-29C-080-00063 1 密封垫 190C.8-43 Washer 1 00005- N
5 Z-29C-08A-00001 1 半壳 190C.8A-3 Half case 1 00005- N
6 Z-29C-08A-00005 1 NO-SPIN 差速器 190C.8A.1 Differential 1 00005-
7 Z-29C-080-00017 1 从动螺旋伞齿轮 190C.8-4 Crown wheel 1 00005- N
8 Z-29C-08A-00002 1 差速器壳体 190C.8A-2 Cage 1 00005- N
9 B-G001190-00023 1 销 B14×35 Pin 4 00005-
10 B-Q020490-00005 1 垫圈 14 Washer 24 00005-
11 B-G057830-00056 1 螺栓 M14×35-10.9ZnD Bolt 12 00005-
12 B-G057820-00068 1 螺栓 M14×90-10.9 Bolt 12 00005-
T190C.8C.1CSQKT差速器壳体（包含 5；8） Differential housing assembly（Including 5 and 8）
Z-29C-08A-00005 差速器总成（包含 5；8；6；9；10；11；12） Differential assembly （Including 5；8；6；9；10；11；12）

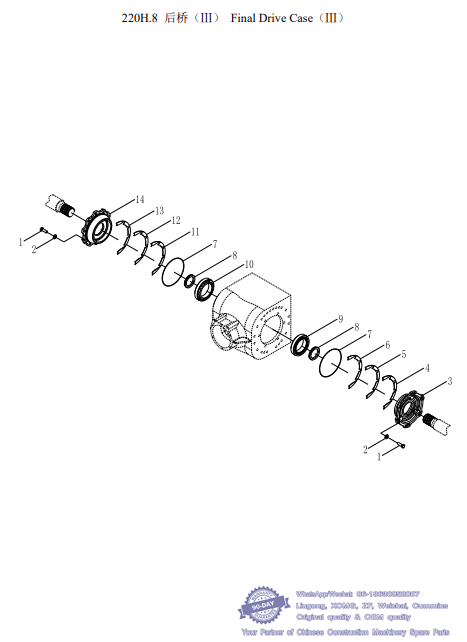

035 220H.8 后桥（Ⅲ） Final Drive Case（Ⅲ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057830-00078 1 螺栓 M16×50-10.9 Bolt 16 00005-
2 B-Q020490-00007 1 垫圈 16 Washer 16 00005-
3 Z-29C-080-00034 2 壳体 190C.8-16 Retainer 1 00005-
4 Z-29C-080-00010 1 调整垫 190C.8-17 Adjust washer 8 00005-
5 Z-29C-080-00011 1 调整垫 190C.8-18 Adjust washer 4 00005-
6 Z-29C-080-00012 1 调整垫 190C.8-19 Adjust washer 2 00005-
7 Z-29C-080-00019 1 O 形圈 190C.8-36 O-ring 2 00005-
8 B-G09877A-00043 1 油封 FB80×105×10 Oil seal 2 00005-
9 B-G002970-00016 1 轴承 32022 Bearing 1 00005-
10 B-G002970-00017 1 轴承 32024 Bearing 1 00005-
11 Z-29C-080-00039 1 垫 190C.8-13 Washer 8 00005- N
12 Z-29C-080-00037 1 垫 190C.8-14 Washer 4 00005- N
13 Z-29C-080-00038 1 垫 190C.8-15 Washer 2 00005- N
14 Z-29C-080-00018 2 保持架 190C.8-35 Retainer 1 00005-
P-108-17-001 后桥垫组合（包含后桥（Ⅰ）24；后桥（Ⅱ）4；后桥（Ⅲ）11；12；13；后桥（Ⅴ）4） Gasket Package （Including（Ⅰ）24；（Ⅱ）4；（Ⅲ）11；12；13；（Ⅴ）4）
