033 384203526 ENGINE SYSTEM 动力系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

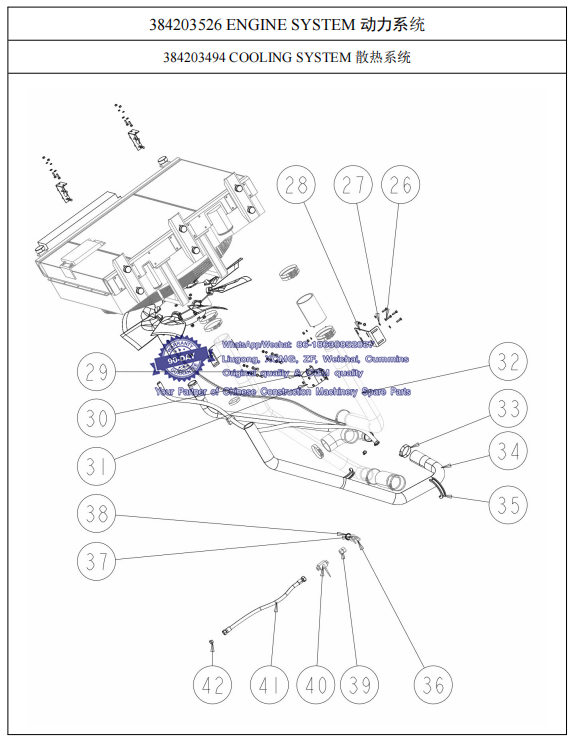

384203494 COOLING SYSTEM 散热系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
24 822138683 胶管 B8×2000 HOSE B8×2000 1
26 384202842 透气管 PERMEABILITY CELL 1 Whatsapp: 86-18630852087
27 805338278 垫圈 10(达克罗) WASHER 10 16 GB/T97.1-2002
28 384203291 管路支架 BRACKET 1
29 805338260 垫圈 10(达克罗) WASHER 10 14 GB/T93-1987
30 805238366 螺母 M10(达克罗) NUT M10 14 GB/T6170-2000
31 384202837 连接板 PLANK 2
32 384203499 中冷进气管 INTERCOOLING INTAKE PIPE 1
33 801907091 T 型 抱 箍 φ92(+2.4mm-5.6mm) T-HOOP φ92 1
34 384203493 进水管 WATER INLET PIPE 1
35 384203489 橡胶垫 BALATA MAT 2 Whatsapp: 86-18630852087
36 803173684 接头 CONNECTOR 1
37 384203488 接头 CONNECTOR 1
38 805302475 垫圈 39 WASHER 39 1 JB/T982-1977
39 803174615 接头 CONNECTOR 1 Whatsapp: 86-18630852087
40 803083427 球阀 HIGH PRESSURE BALL VALVE 1
41 803390695 软管总成 RUBBER HOSE 1
42 803306963 堵头 PLUG 1
43 384200593 橡胶管 RUBBER 1
44 805046527 螺栓 M10×35(达克罗) BOLT M10×35 16 GB/T5783-2000
45 384203496 支架 BRACKET 1
034 384203494 COOLING SYSTEM 散热系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

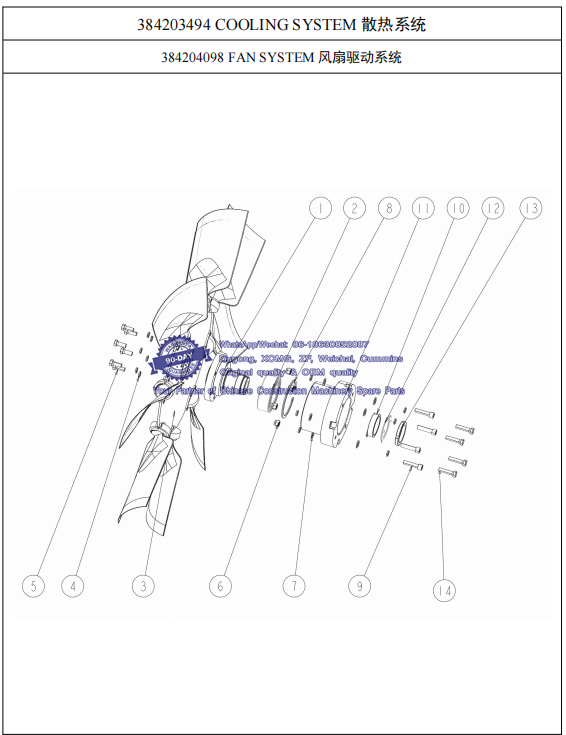

384204098 FAN SYSTEM 风扇驱动系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384204092 法兰轴 FLANGE AXES 1
2 800555365 双列密封角接触球轴承 BEARING 1
3 800148058 风扇 FANS 1 Whatsapp: 86-18630852087
4 805338261 垫圈 12(达克罗) WASHER 12 14 GB/T93-1987
5 805006412 螺栓 M12×30 10.9(达克罗)BOLT M12×30 10.9 6 GB/T5783-2000
6 805238401 螺母 M12(达克罗) NUT M12 4 GB/T889.1-2000 Whatsapp: 86-18630852087
7 805338280 垫圈 12(达克罗) WASHER 12 8 GB/T97.1-2002
8 805407837 挡圈 120(达克罗) HOLD WASHER 120 1 GB/T893.1-1986
9 805139881 螺钉 M12×50(达克罗) SCREW M12×50 4 GB/T70.1-2008
10 384204091 挡圈 HOLD WASHER 1
11 384204101 安装法兰 FLANGE 1 Whatsapp: 86-18630852087
12 805338773 垫圈 60(达克罗) WASHER 60 1 GB/T858-1988
13 805200088 螺母 M60×2 NUT M60×2 1 GB/T810-1988
14 805046552 螺栓 M12×50(达克罗) BOLT 4 GB/T5783-2000
035 384203526 ENGINE SYSTEM 动力系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

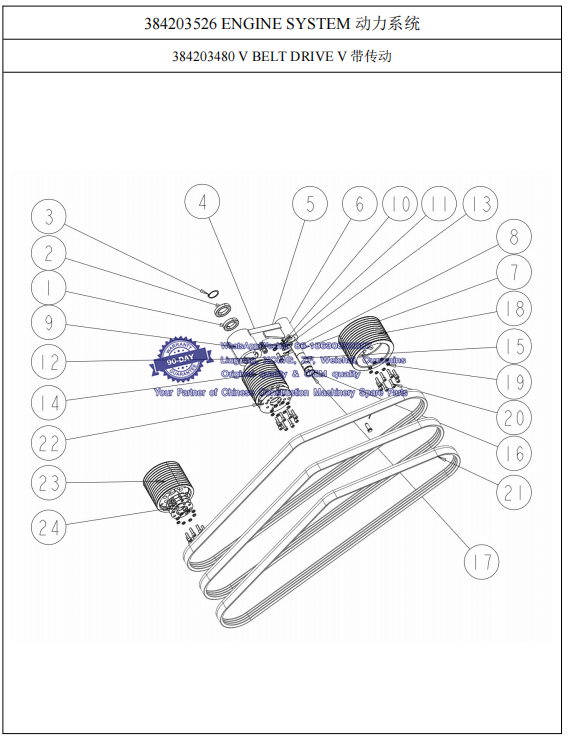

384203480 V BELT DRIVE V 带传动
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 800515090 小深沟球轴承 BEARING 1
2 800515089 大深沟球轴承 BEARING 1
3 805407933 挡圈 70(达克罗) CHECK RING 1 GB/T894.1-1986
4 805200052 螺母 M20 NUT M20 1 GB/T6170-2000
5 805048196 螺栓 M20×150(达克罗) BOLT M20×150 1 GB/T5783-2000
6 805334177 垫圈 20 WASHER 20 2 GB/T97.3-2000
7 805600145 销 20×60 PIN 20×60 2 GB/T882-2008
8 805601711 销 5×32 PIN 5×32 2 GB/T91-2000
9 384200564 张紧摇臂 TENSION ARM 1 Whatsapp: 86-18630852087
10 805005588 螺栓 M6×17 BOLT M6×17 2 GB/T5783-2000
11 805338258 垫圈 6(达克罗) WASHER 2 GB/T93-1987
12 384200450 法兰轴 FLANGE AXES 1
13 384200448 挡板 RETAINER 1
14 384200449 张紧 V 带轮 PULLEY 1 Whatsapp: 86-18630852087
15 384200447 滑动心轴 AXES 1
16 805407869 挡圈 60(达克罗) CHECK RING 1 GB/T894.1-1986
17 801100336 油杯 M10×1 GREASE CUP 1 JB/T7940.1-1995
18 384203481 主动 V 带轮 PULLEY 1
19 805338263 垫圈 16(达克罗) WASHER 16 24 GB/T93-1987
20 805139896 螺钉 M16×50(达克罗) SCREW M16×50 24 GB/T70.1-2008
21 800307368 传动 V 带 V BELT CONVEYOR 3
22 384202211 调整垫(自制) ADJUST MAT 2
036 384203526 ENGINE SYSTEM 动力系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

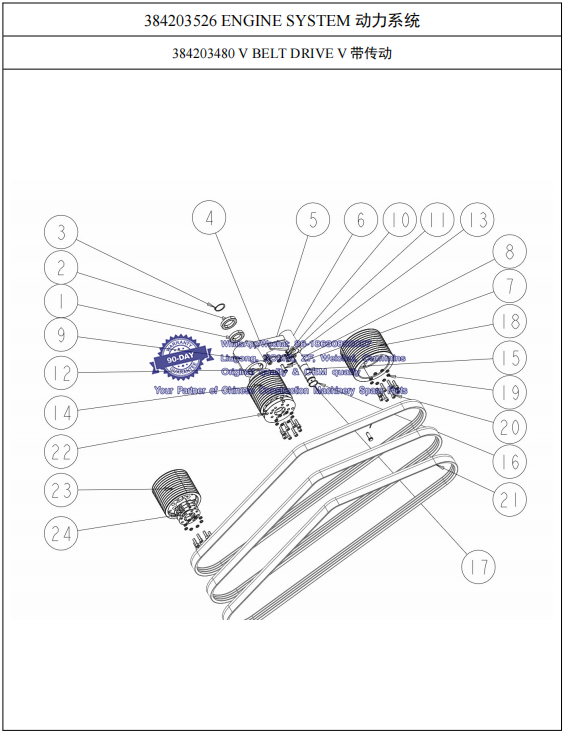

384203480 V BELT DRIVE V 带传动
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
23 384200451 从动 V 带轮 PULLEY 1 Whatsapp: 86-18630852087
24 384202212 调整垫(自制) ADJUST MAT 4
037 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog

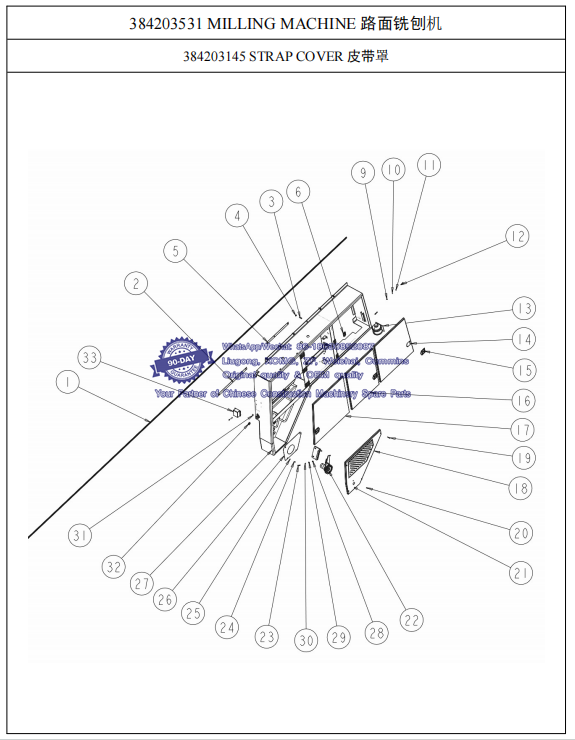

384203145 STRAP COVER 皮带罩
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384204294 密封胶条 L=10000 SEALING STRIP L=10000 1
2 384203640 垫板Ⅰ BASE PLATE Ⅰ 2
3 805046550 螺栓 M12×45(达克罗) BOLT 15 GB/T5783-2000
4 805338202 垫圈 12 WASHER 12 15 JB/ZQ4010-2006
5 384203639 垫板Ⅱ BASE PLATE Ⅱ 2
6 801540392 铰链 HINGE 9
9 805046477 螺母 M8(达克罗) NUT M8 2 GB/T6170-2000
10 805338259 垫圈 8(达克罗) WASHER 8 10 GB/T93-1987
11 805338276 垫圈 8(达克罗) WASHER 8 12 GB/T97.1-2002
12 805140936 螺钉 M8×60(达克罗) SCREW M8×60 2 GB/T70.1-2008
13 860122653 灭火器 FIRE EXTINGUISHER 1 Whatsapp: 86-18630852087
14 384204296 门 II DOOR II 1
15 801540391 锁 LOCK 3
16 384204297 门 III DOOR III 1
17 384204295 门 I DOOR I 1 Whatsapp: 86-18630852087
18 384203644 门Ⅳ DOOR 1
19 805046516 螺栓 M8×50(达克罗) BOLT M8×50 4 GB/T5783-2000
20 805141081 螺钉 M8×20(达克罗) BOLT M8×20 1 GB/T65-2000
21 384200605 盖板 COVER PLATE 1
22 384202576 铣刨鼓慢转MILLING DRUM SLOW RUNNING 1 Whatsapp: 86-18630852087
23 805046554 螺栓 M12×60(达克罗) BOLT 2 GB/T5783-2000
24 805046507 螺栓 M8×20(达克罗) BOLT M8×20 8 GB/T5783-2000
038 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog

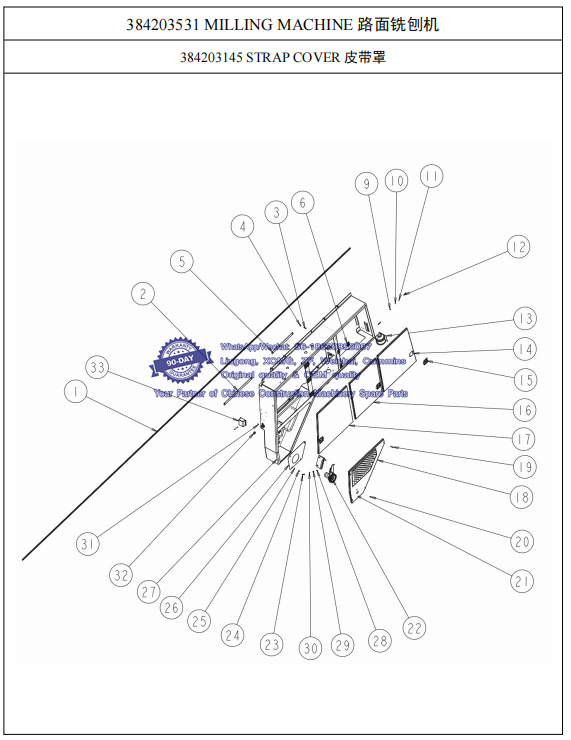

384203145 STRAP COVER 皮带罩
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
25 805044546 垫圈 8 WASHER 8 4 JB/ZQ4010-2006
26 384204293 挡板 RETAINER 1 Whatsapp: 86-18630852087
27 384202240 罩体 COVER 1
28 805238367 螺母 M12(达克罗) NUT M12 2 GB/T6170-2000
29 805338280 垫圈 12(达克罗) WASHER 12 2 GB/T97.1-2002
30 805338261 垫圈 12(达克罗) WASHER 12 2 GB/T93-1987
31 805046893 螺栓 M8×15(达克罗) BOLT M8×15 2 GB/T5783-2000
32 384601068 滚轮 TROLLEY 2
33 384203616 传感器罩 SEBSOR COVER 1 Whatsapp: 86-18630852087
34 384200488 垫块 PAD 1
35 384200487 转轴 SPINDLE 1
039 384203145 STRAP COVER 皮带罩-- XCMG Road Milling Machine XM200 Spare Parts Catalog

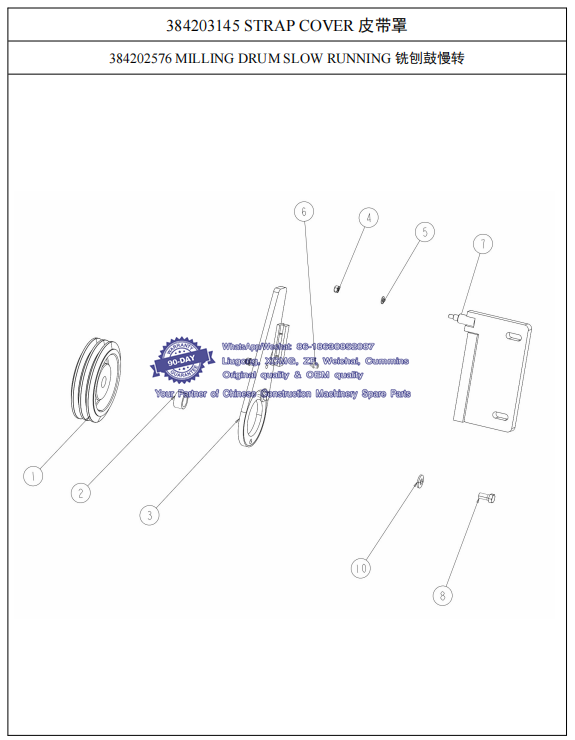

384202576 MILLING DRUM SLOW RUNNING 铣刨鼓慢转
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384200608 驱动轮 DRIVING WHEEL 1 Whatsapp: 86-18630852087
2 384200609 限位套 STOP COLLAR 1
3 384200607 滑动板 SLIDING PANEL 1
4 805200059 螺母 M8 NUT M8 2 GB/T6184-2000
5 805338276 垫圈 8(达克罗) WASHER 8 2 GB/T97.1-2002
6 801100336 油杯 M10×1 GREASE CUP 1 JB/T7940.1-1995 Whatsapp: 86-18630852087
7 384200606 固定架 SUPPORT 1
8 805046469 螺栓 M12×25(达克罗) BOLT M12×25 2 GB/T5783-2000
10 805338202 垫圈 12 WASHER 12 2 JB/ZQ4010-2006
