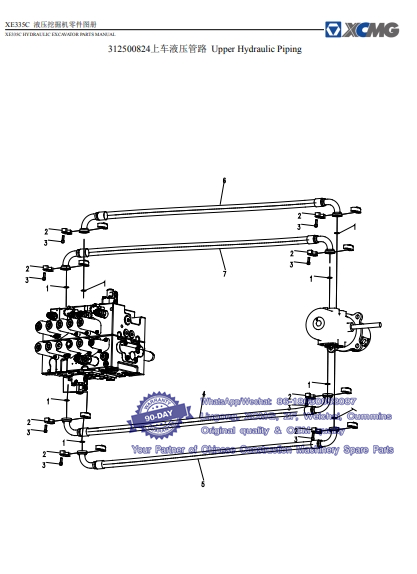

035 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 819909164 O 形圈 32.92×3.53O-Ring 8
2 803370225 法兰组件 Flange 8
3 805139765 螺钉 M10×35（10.9）Screw 32
4 803306752 软管总成 Hose 1
5 803306753 软管总成 Hose 1
*6 803308720 软管总成 Hose 1
*7 803308721 软管总成 Hose 1

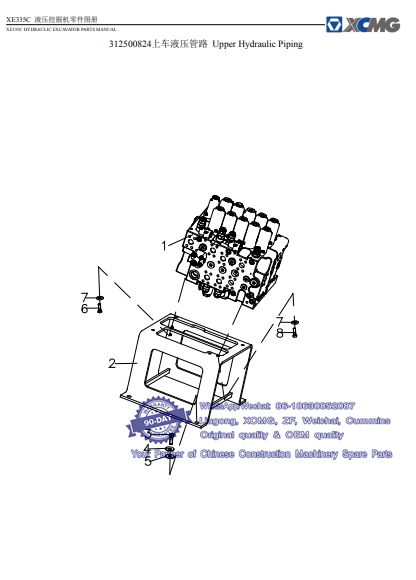

036 312500824上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
*1 312500962 主控阀 Control Valve 1 H
2 312500833 阀架 Bracket 1
3 805006289 螺栓 M16×35（10.9）Bolt 4
4 805338263 垫圈 16Washer 4
5 805338296 垫圈 16Washer 4
6 805006412 螺栓 M12×30Bolt 1
7 805338261 垫圈 12Washer 4
8 805006413 螺栓 M12×35Bolt 3

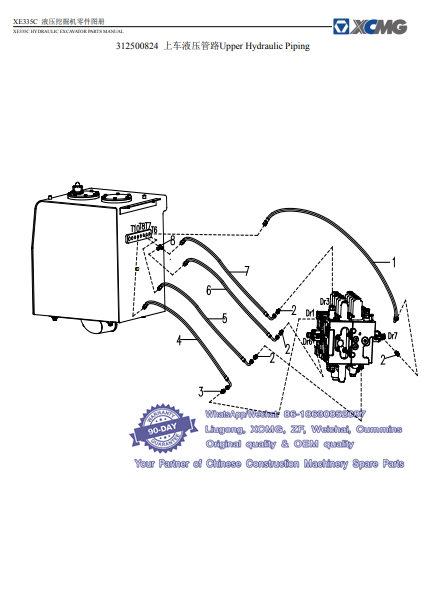

037 312500824 上车液压管路 Upper Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803172242 软管总成 Hose Assembly 1
2 803172161 接头 Joint 4
3 803172790 接头 Joint 1
*4 803164646 软管总成 Hose Assembly 1
5 803176914 软管总成 Hose Assembly 1
*6 803176914 软管总成 Hose Assembly 1
*7 803173057 软管总成 Hose Assembly 1
8 803172316 接头 Joint 1

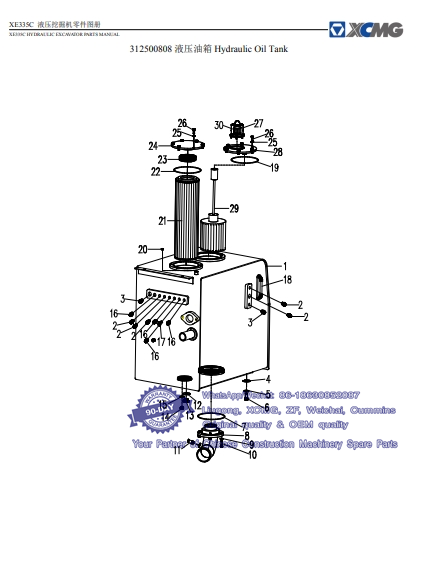

038 312500808液压油箱 Hydraulic Tank -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312500809 油箱体 Tank Body 1
2 803105410 接头 Joint 5
3 803172366 接头 Joint 2
4 312600307 调整垫 Adjust Washer 4
5 805338296 垫圈 16Washer 4
6 805046471 螺栓 M16×35 10.9Bolt 4
7 801100224 O 形圈 136×3.55O-Ring 1
8 312500821 吸油管总成 Hose 1
9 805338313 垫圈 12Washer 4
10 805006412 螺栓 M12×30 10.9Bolt 4
*11 803506008 真空发讯器 Annunciator 1
12 805338306 垫圈 27Washer 1
13 803173222 螺塞 M27×2Plug 1
14 803173221 螺塞 M14×1.5Plug 1
15 805338302 垫圈 14Washer 1
16 803172364 接头 Joint 4
*17 803172316 接头 Joint 2
*18 803173177 液位计 Fuel Level 1
19 801100123 O 形圈 200×5.3O-Ring 1
20 312600311 堵头 Plug 2
21 803198447 回油滤芯 Filter Core 1
22 803172578 O 形圈 195×3.55O-Ring 1
23 801702828 压紧弹簧 Spring 1
24 312600315 法兰盖 Flange 1
25 805338279 垫圈 10 300HVWasher 12
26 805011330 螺栓 M10×25 10.9Bolt 12
27 803302924 空气过滤器 Air Cleaner 1
28 312601397 法兰盖 Flange 1
29 803196212 吸油过滤器 Filter 1
30 803373596 空气滤清器滤芯 Air Cleaner Filter Core 1

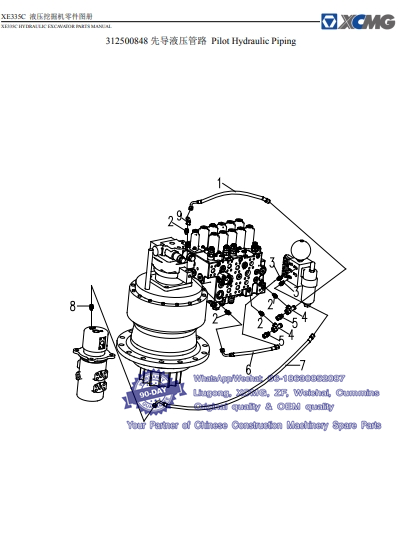

039 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803163606 测压接头 Joint 2
2 803172316 三通接头 Branch Joint 2
3 803172161 接头 Joint 6
4 803163672 接头 Joint 1
5 803172058 滤油器 Filter 1
6 310600430 接头体 Join Block 1
7 803172192 软管总成 Hose Assembly 1
8 803172802 软管总成 Hose Assembly 1
9 803182811 软管总成 Hose Assembly 1
10 803173442 测压接头 Joint 2

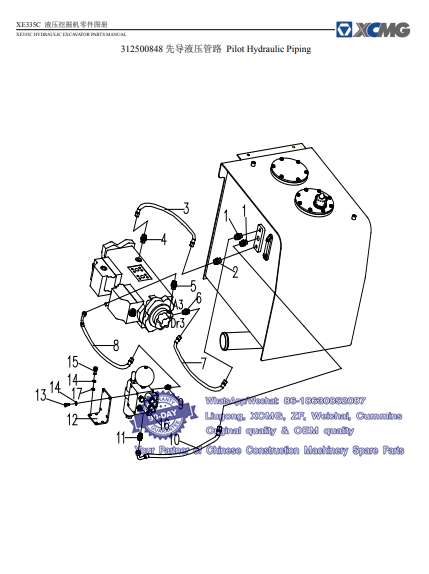

040 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803105410 接头 Joint 2
2 803172366 接头 Joint 1
3 803181812 软管总成 Hose Assembly 1
4 803172165 接头 Joint 1
5 803172173 接头 Joint 1
6 803172790 接头 Joint 1
7 803190806 软管总成 Hose Assembly 1
8 803176938 软管总成 Hose Assembly 1
9 803164850 接头 Joint 1
*10 803172822 软管总成 Hose Assembly 1
11 803105410 接头 Joint 1
12 312500043 支架 Bracket 1
13 805046472 螺栓 M10×20Bolt 4
14 805338260 垫圈 10Washer 8
15 805046462 螺栓 M10×25Bolt 4
16 803074844 油源块 Block 1 H
17 805338279 垫圈 10Washer 4

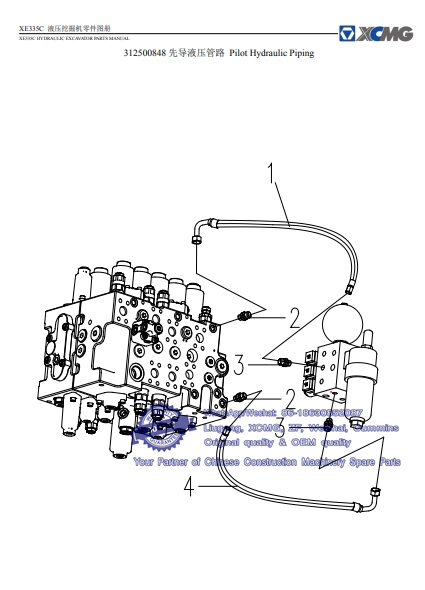

041 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803172333 软管总成 Hose Assembly 1
2 803172161 接头 Joint 2
3 803103326 接头 Joint 2
4 819908830 软管总成 Hose Assembly 1

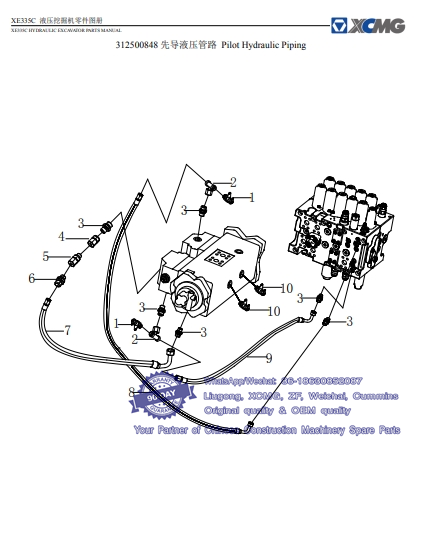

042 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803173979 软管总成 Hose Assembly 1
2 803172161 接头 Joint 4
3 803163582 接头 Joint 1
4 803172316 接头 Joint 2
5 803172162 接头 Joint 2
6 803172853 软管总成 Hose Assembly 1
7 803190167 软管总成 Hose Assembly 1
8 800787174 接头 Joint 3
9 803103351 接头 Joint 1

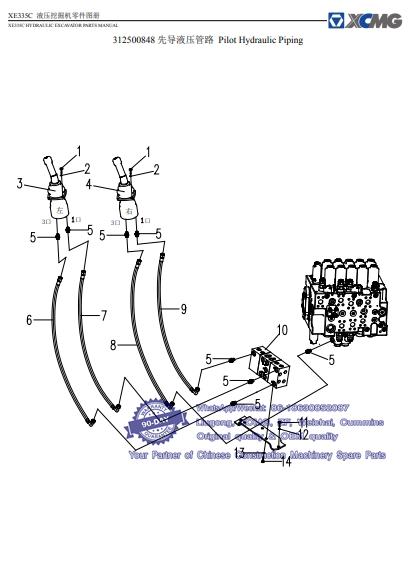

043 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805139840 螺钉 M6×25Screw 8
2 805338258 垫圈 6Washer 8
3 803007152 左先导操纵阀 Valve 1
4 803007151 右先导操纵阀 Valve 1
5 803172160 接头 Joint 8
6 803173213 软管总成 Hose Assembly 1
7 803173213 软管总成 Hose Assembly 1
8 803176922 软管总成 Hose Assembly 1
9 803182805 软管总成 Hose Assembly 1
10 312700503 缓冲阀组 Valve 1
11 805046485 螺栓 M12×25Screw 2
12 805338261 垫圈 12Washer 2
13 805338260 垫圈 10Washer 3
14 805046462 螺栓 M10×25Screw 3
