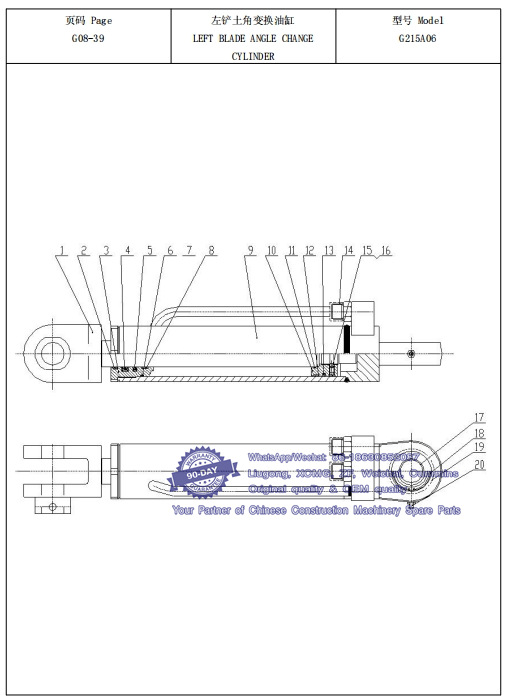

036 左铲土角变换油缸LEFT BLADE ANGLE CHANGE CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 803268688 活塞杆 ROD 1
2 381600478 防尘圈 40×48.6×5.3 DUST RING 1
3 803268689 导向套 SLEEVE,GUIDE 1 Whatsapp: 86-18630852087
4 803192266 U 形圈 40×55×10 U RING 1
5 803192265 斯特封 40×55.1×6.3 STEP SEAL 1
6 801100080 O 形圈 70×3.1 O RING 1
7 803268686 挡圈 A70×65.2×1.5 RETAINER 1
8 803268687 支撑环 SUPPORT RING 1
9 803268690 左缸体 LEFT CYLINDER 1
10 803268691 活塞 PISTON 1
11 803192170 O 形圈 45×3.1 O RING 1
12 803268692 支撑环 SUPPORT RING 2
13 803192264 格来圈 70×59×4.2 GLYD RING 1 Whatsapp: 86-18630852087
14 805234277 油口帽 M24×1.5 NOZZLE NUT 2
15 390200564 螺钉 M8×10 SCREW 1
16 800511423 钢球Φ6 STEEL BALL 1
17 800515284 关节轴承 GE35ES JOINT BEARING 1
18 380901278 孔用弹性挡圈 55 ELASTIC RETAINER 1
19 803611837 光孔保护盖Φ35 PROTECT COVER 2 Whatsapp: 86-18630852087
20 801103157 油杯 M10×1 OIL CUP 1

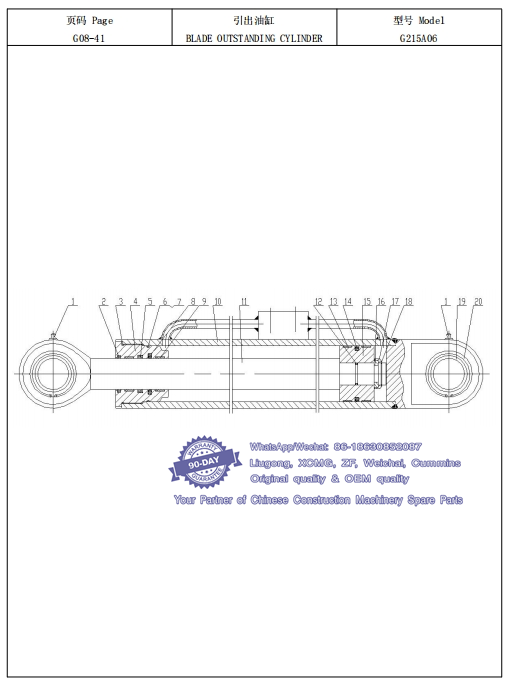

037 引出油缸BLADE OUTSTANDING CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 801103157 油杯 M10×1 OIL CUP 2
2 380500498 防尘圈 50×58.6×5.3 DUST RING 1
3 803268674 导向套 SLEEVE,GUIDE 1
4 803304487 O 型圈 95×3.1 O RING 1 Whatsapp: 86-18630852087
5 803304483 U 型圈 50×65×10 U RING 1
6 803304485 O 型圈 90×5.7 O RING 1
7 803304486 挡圈 A90×81×2 RETAINER 1
8 803304499 斯特封 STEP SEAL 1
9 803304477 支承环 SUPPORT RING 2
10 803269009 缸体 CYLINDER BODY 1
11 803269008 活塞杆 ROD 1
12 803304484 O 型圈 35×3.1 O RING 1 Whatsapp: 86-18630852087
13 803304479 支承环 SUPPORT RING 2
14 803304480 格莱圈 GLYD RING 1
15 803268669 活塞 PISTON 1
16 803268668 卡键 CLIP KEY 1
17 803268663 卡键帽 CLIP KEY CAP 1
18 805400046 弹性挡圈 35 ELASTIC RETAINER 1 Whatsapp: 86-18630852087
19 800515281 关节轴承 GE50ES JOINT BEARING 2
20 805400050 弹性挡圈 75 ELASTIC RETAINER 1

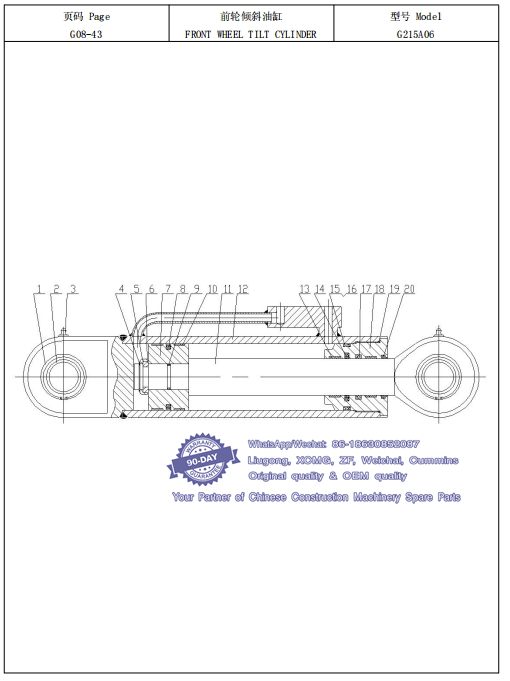

038 前轮倾斜油缸FRONT WHEEL TILT CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 805400044 弹性挡圈 62 ELASTIC RETAINER 4
2 803304498 关节轴承 GE40ES JOINT BEARING 2
3 801103157 油杯 M10×1 OIL CUP 2
4 805400046 弹性挡圈 35 ELASTIC RETAINER 1 Whatsapp: 86-18630852087
5 803268663 卡键帽 CLIP KEY CAP 1
6 803268668 卡键 CLIP KEY 1
7 803268669 活塞 PISTON 1
8 803304480 格莱圈 GLYD RING 1
9 803304479 支承环 SUPPORT RING 2
10 803304484 O 型圈 35×3.1 O RING 1
11 803268670 活塞杆 ROD 1 Whatsapp: 86-18630852087
12 803268671 缸体 CYLINDER BODY 1
13 803304477 支承环 SUPPORT RING 2
14 803304499 斯特封 STEP SEAL 1
15 803304485 O 型圈 90×5.7 O RING 1
16 803304486 挡圈 A90×81×2 RETAINER 1
17 803304483 U 型圈 50×65×10 U RING 1
18 803268674 导向套 SLEEVE,GUIDE 1 Whatsapp: 86-18630852087
19 803304487 O 型圈 95×3.1 O RING 1
20 380500498 防尘圈 50×58.6×5.3 DUST RING 1

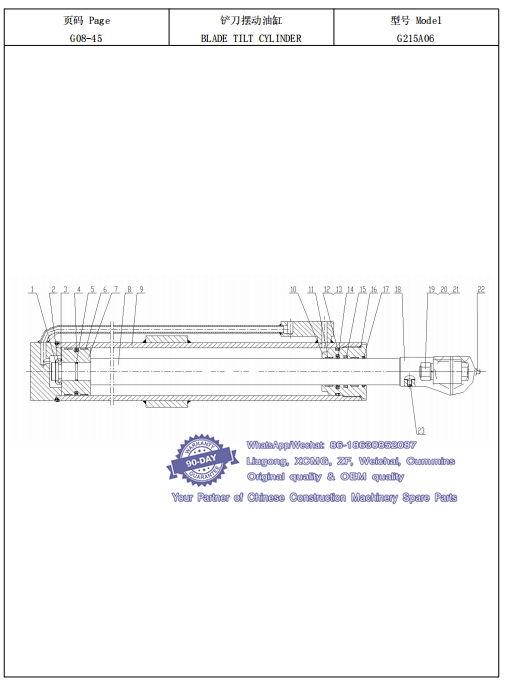

039 铲刀摆动油缸BLADE TILT CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 805400046 弹性挡圈 35 ELASTIC RETAINER 1
2 803268663 卡键帽 CLIP KEY CAP 1 Whatsapp: 86-18630852087
3 803268668 卡键 CLIP KEY 1
4 803304480 格莱圈 GLYD RING 1
5 803304484 O 型圈 35×3.1 O RING 1
6 803304477 支承环 SUPPORT RING 2
7 803268669 活塞 PISTON 1
8 803268675 活塞杆 ROD 1
9 803268676 缸体 CYLINDER BODY 1
10 803268677 导向套 SLEEVE,GUIDE 1 Whatsapp: 86-18630852087
11 803304479 支承环 SUPPORT RING 2
12 803304485 O 型圈 90×5.7 O RING 1
13 803304486 挡圈 A90×81×2 RETAINER 1
14 803304499 斯特封 STEP SEAL 1
15 803304483 U 型圈 50×65×10 U RING 1
16 803304487 O 型圈 95×3.1 O RING 1
17 380500498 防尘圈 50×58.6×5.3 DUST RING 1
18 803268678 哈夫接头 HALF JOINT 1
19 803304494 螺栓 M20×90 BOLT 2
20 805302510 垫圈 20 WASHER 2
21 805203171 螺母 M20 NUT 2
22 801103157 油杯 M10×1 OIL CUP 1 Whatsapp: 86-18630852087
23 803304497 螺钉 M8×10 SCREW 1

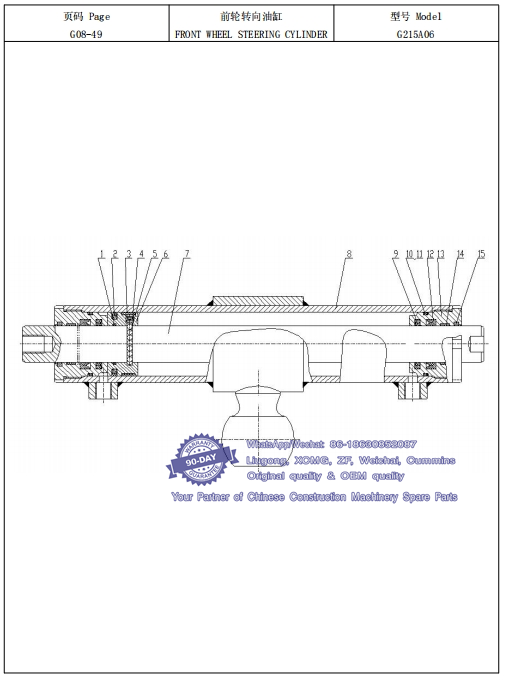

040 前轮转向油缸FRONT WHEEL STEERING CYLINDER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 803192170 O 形圈 45×3.1 O RING 1
2 803192264 格来圈 70×59×4.2 GLYD RING 1 Whatsapp: 86-18630852087
3 803268681 支承环 SUPPORT RING 1
4 805100073 螺钉 M8×7 SCREW 1
5 800511423 钢球Φ6 STEEL BALL 1
6 803268682 活塞 PISTON 1
7 803268683 活塞杆 ROD 1
8 803268684 缸体 CYLINDER BODY 1 Whatsapp: 86-18630852087
9 803192265 斯特封 40×55.1×6.3 STEP SEAL 2
10 803268685 导向套 SLEEVE,GUIDE 2
11 801100080 O 形圈 70×3.1 O RING 2
12 803268686 挡圈 A70×65.2×1.5 RETAINER 2
13 803192266 U 形圈 40×55×10 U RING 2
14 803268687 支撑环 SUPPORT RING 2 Whatsapp: 86-18630852087
15 381600478 防尘圈 40×48.6×5.3 DUST RING 2
