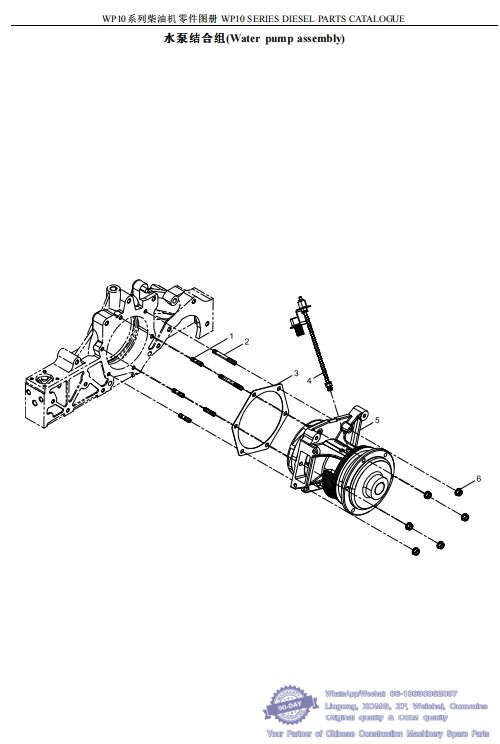

036 水泵结合组(Water pump assembly)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003813429S 4 双头螺柱 Stud whatsapp 86-18630852087
2 90003813471S 2 双头螺柱 Stud
3 614060008 1 水泵密封垫 Seal gasket of water pump
4 612600061396 1 水泵加黄油装置 Adding butter thingamy of water pump whatsapp 86-18630852087
5 612600061603 1 水泵总成 Water pump assembly whatsapp 86-18630852087
6 612600061719 6 六角法兰面承面带齿螺母 Hexagon Flange Nut

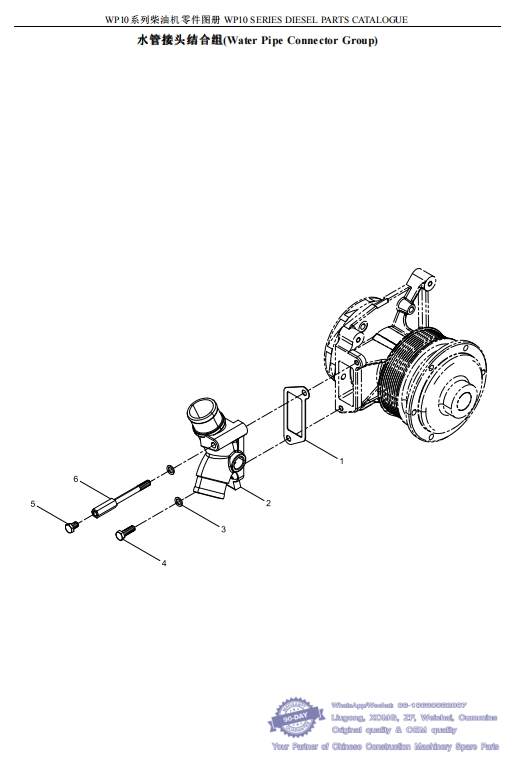

037 水管接头结合组(Water Pipe Connector Group)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 614060024 1 水管接头垫片 Gasket whatsapp 86-18630852087
2 61560060022A 1 水管接头 Water pipe joint
3 90003932023 2 波形弹性垫圈 Wave spiral washer
4 90003802424 1 六角头螺栓 Hexagon bolt whatsapp 86-18630852087
5 90003802402 1 六角头螺栓 Hexagon bolt
6 612600010639 1 支撑块 Supporting plate whatsapp 86-18630852087

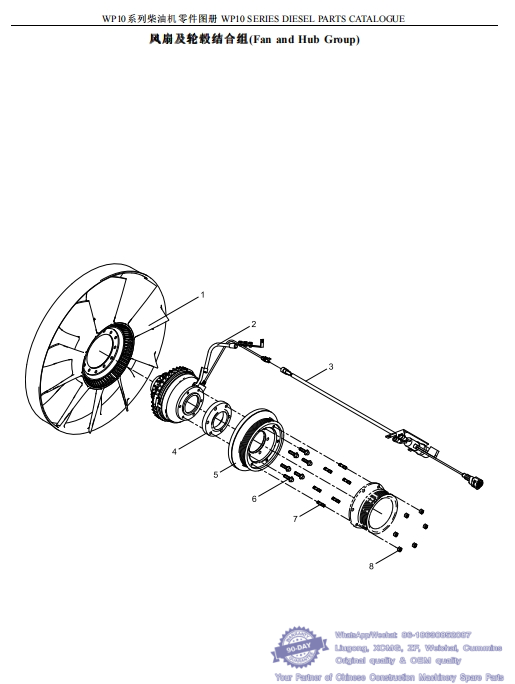

038 风扇及轮毂结合组(Fan and Hub Group)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600060445 1 风扇 Fan
2 612600061489 1 风扇离合器 Fan Clutch whatsapp 86-18630852087
3 612600061658 1 风扇离合器线束 Fan Clutch Harness
4 612600061480 1 风扇连接盘 Connecting disk of fan
5 612600061470 1 皮带轮 Belt pulley whatsapp 86-18630852087
6 90011430018 6 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
7 90003813423S 6 双头螺柱 Stud
8 90003888451 6 2型全金属六角锁紧螺母
Prevailing Torque Type All-metal whatsapp 86-18630852087
Hexagon Nut,

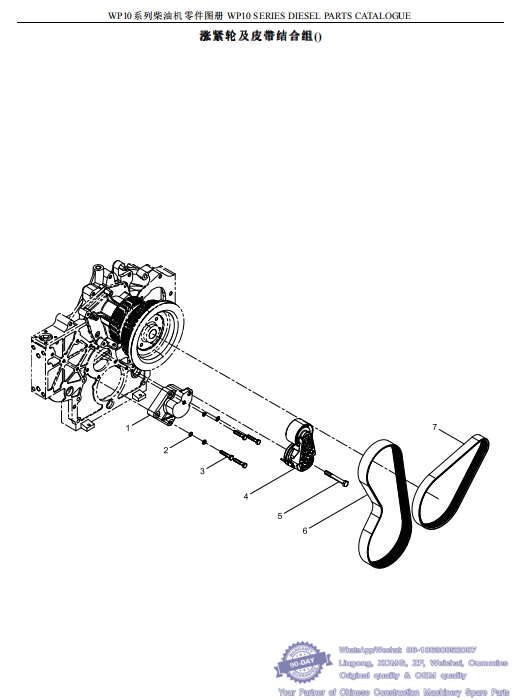

039 涨紧轮及皮带结合组()-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600061357 1 张紧轮座 Tension wheel seat whatsapp 86-18630852087
2 90003931102 4 弹簧垫圈 Spring washer
3 90003802442S 4 六角头螺栓 Hexagon bolt
4 612600061256 1 皮带张紧轮 Belt tightener whatsapp 86-18630852087
5 90011260010 1 六角头螺栓 Hexagon bolt
6 612600061360 1 10PK多楔带 whatsapp 86-18630852087
7 612600090600 1 汽车多楔带 Ribbed belt

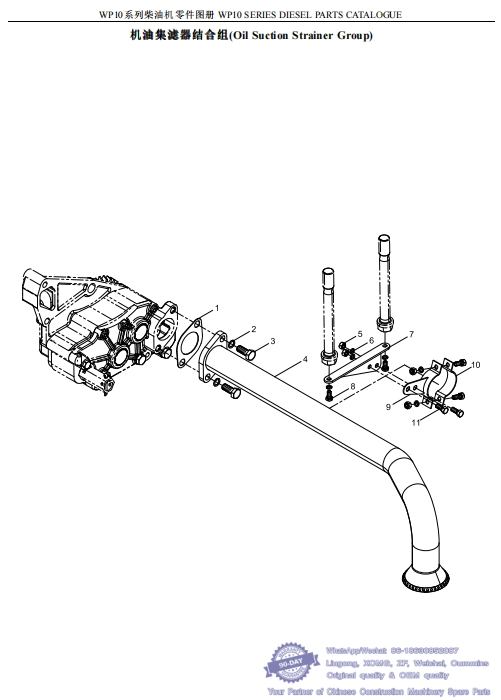

040 机油集滤器结合组(Oil Suction Strainer Group)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600070001 1 垫片 Gasket
2 90003930271 2 平垫圈 Flat washer whatsapp 86-18630852087
3 90003802523S 2 六角头螺栓 Hexagon bolt
4 612600070296 1 集滤器总成 Strainer assembly
5 90003871232 4 1型六角螺母 Hexagon nut (I) whatsapp 86-18630852087
6 90014350003 6 弹簧垫圈 Spring washer
7 612600070023 1 机油集滤器支架 Oil Suction Strainer Bracket
8 90003802312 2 六角头螺栓 Hexagon bolt
9 612600070024 1 小支架 Bracket
10 612600070025 1 压板 Clamp plate whatsapp 86-18630852087
11 90003802321 4 六角头螺栓 Hexagon bolt
