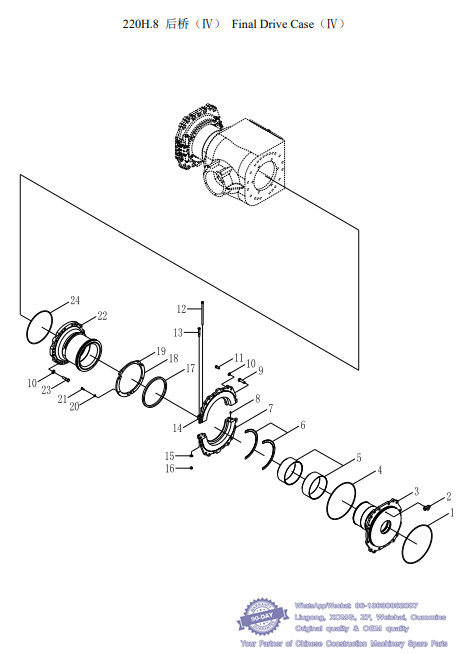

036 220H.8 后桥（Ⅳ） Final Drive Case（Ⅳ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-Q020520-00007 1 O 形圈 369.4×5.7 O-ring 2 00005-
2 Z-29C-080-00047 1 管组件 190C.8.5 Pocket 2 00005-
3 Z-29C-08B-00008 2 法兰 190C.8B-1 Flange 2 00005-
4 B-Q020520-00006 1 O 形圈 354.4×5.7 O-ring 2 00005-
5 Z-29C-080-00057 1 轴衬 190C.8-21 Spacer 4 00005-
6 Z-29C-080-00070 1 垫圈 190C.8-37A Washer 4 00084-
7 Z-29C-080-00002 3 下壳体 190C.8-7 Lower Cage 2 00005-
8 B-G001190-00024 1 销 B8×20 Pin 4 00005-
9 Z-29C-080-00045 1 螺栓 190C.8-38 Bolt 4 00005-
10 B-Q020490-00007 1 垫圈 16 Washer 78 00005-
11 Z-29C-08B-00001 1 螺栓 190C.8B-7 Bolt 34 00005-
12 Z-29C-080-00036 1 螺栓 190C.8-9 Bolt 4 00005-
13 B-G057820-00055 1 螺栓 M12×80ZnD Bolt 8 00005-
14 Z-29C-080-00001 2 上壳体 190C.8-5 Upper Cage 2 00005-
15 B-Q020490-00003 1 垫圈 12 Washer 12 00005-
16 B-G061700-00007 1 螺母 M12ZnD Nut 12 00005-
17 Z-29C-080-00027 1 密封圈 190C.8-6 Sealing ring 2 00005-
18 Z-29C-080-00021 1 压板 190C.8-41 Pressure plate 4 00005-
19 Z-29C-080-00022 1 压板 190C.8-42 Pressure plate 2 00005-
20 B-Q020490-00023 1 垫圈 8 Washer 16 00005-
21 B-G057830-00143 1 螺栓 M8×25ZnD Bolt 16 00005-
22 Z-29C-080-00005 3 边箱 190C.8-12 Side box 2 00084-
23 B-G057820-00083 1 螺栓 M16×60ZnD Bolt 44 00005-
24 B-Q020520-00005 1 O 形圈 314.4×5.7 O-ring 2 00005-

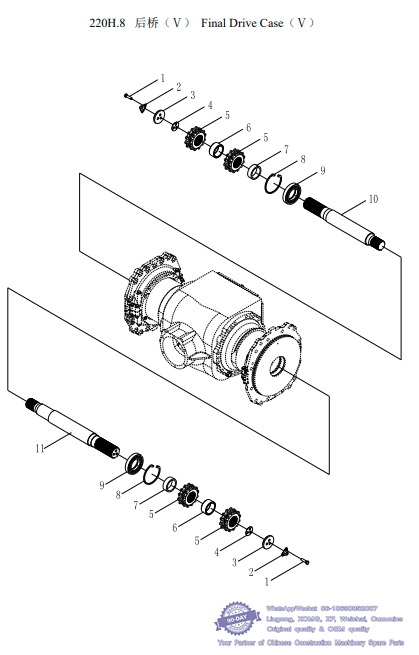

037 220H.8 后桥（Ⅴ） Final Drive Case（Ⅴ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057830-00042 1 螺栓 M12×45-10.9 Bolt 6 00005-
2 Z-29C-080-00025 1 保险片 190C.8-45 Insurance plate 2 00005-
3 Z-29C-080-00064 1 座 190C.8-46 Base 2 00005-
4 Z-29C-080-00065 1 垫 190C.8-47 Washer 2 00005- N
5 Z-29C-080-00004 1 小链轮 190C.8-11 Chain wheel 4 00005-
6 Z-29C-080-00003 1 轴套 190C.8-10 Spacer 2 00005-
7 Z-29C-080-00062 1 轴套 190C.8-39 Spacer 2 00005-
8 B-Q020580-00001 1 挡圈 130 Snap ring 2 00005-
9 B-G002880-00005 1 滚动轴承 22215C Bearing 2 00005-
10 Z-29C-08C-00005 1 短半轴 190C.8C-1A Short shaft 1 00005-
11 Z-29C-08C-00006 1 长半轴 190C.8C-2A Long shaft 1 00005-

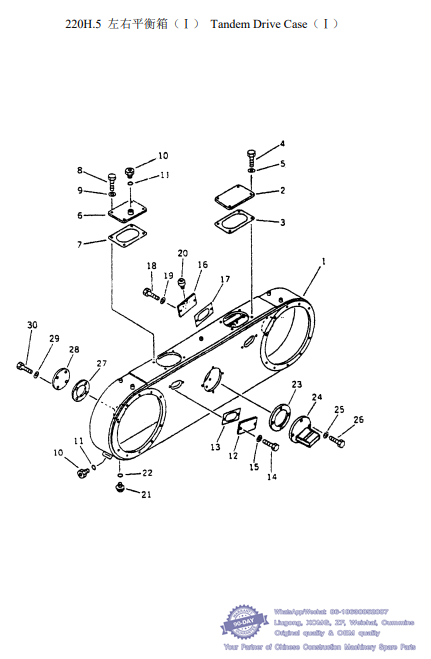

038 220H.5 左右平衡箱（Ⅰ） Tandem Drive Case（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-050-00028 1 左箱体 190C.5.5 Left Case 1 00005-00114
Z-29C-05A-00001 1 左箱体 190C.5A.1 Left Case 1 00115-
Z-29C-050-00047 1 右箱体 190C.5.6 Right Case 1 00005-00114
Z-29C-05A-00008 1 右箱体 190C.5A.2 Right Case 1 00115-
2 Z-29C-050-00046 1 盖板 190C.5-20 Cover 2 00005-00114
Z-29C-05A-00014 1 盖板 190C.5A-2 Cover 2 00115-
3 Z-29C-050-00045 1 石棉垫 190C.5-19 Gasket 2 00005-00114 N
Z-29C-05A-00013 1 石棉垫 190C.5A-1 Gasket 2 00115- N
4 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 8 00005-
5 B-Q020490-00003 1 垫圈 12 Washer 8 00005-
6 Z-29C-050-00017 2 盖 190C.5.7 Cover 2 00005-00114
Z-29C-05A-00011 2 盖 190C.5A.3 Cover 2 00115-
7 Z-29C-050-00045 1 石棉垫 190C.5-19 Gasket 2 00005-00114 N
Z-29C-05A-00013 1 石棉垫 190C.5A-1 Gasket 2 00115- N
8 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 8 00005-
9 B-Q020490-00003 1 垫圈 12 Washer 8 00005-
10 B-Q020350-00003 1 螺塞 BM24×1.5 Plug 4 00005-
11 B-Q020510-00005 1 O 形圈 20.7×3.4 O-Ring 4 00005-
12 Z-29C-050-00002 1 盖板 190C.5-3 Cover 6 00005-
13 Z-29C-050-00021 1 石棉垫 190C.5-4 Gasket 6 00005- N
14 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 12 00005-
15 B-Q020490-00003 1 垫圈 12 Washer 12 00005-
16 Z-29C-050-00003 1 盖板 190C.5.2 Cover 2 00005-
17 Z-29C-050-00021 1 石棉垫 190C.5-4 Gasket 2 00005- N
18 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 4 00005-
19 B-Q020490-00003 1 垫圈 12 Washer 4 00005-
20 W-03-00023 1 通气塞 NJ-130 Breather 2 00005-
21 Z-29C-080-00052 1 磁性螺塞 190C.8.3 Plug 2 00005-
22 B-Q020510-00005 1 O 形圈 20.7×3.4 O-Ring 2 00005-
23 Z-29C-050-00009 1 石棉垫 190C.5-18 Gasket 2 00005- N
24 Z-719-050-00001 1 踏板 719.5.1 Cover 2 00069-
Z-29C-050-00010 1 □踏板 190C.5.4 □Cover 2 00005-00068
25 B-G000930-00003 1 垫圈 12 Washer 8 00005-
26 B-G057830-00041 1 螺栓 M12×40ZnD Bolt 8 00005-
27 Z-29C-050-00024 1 石棉垫 190C.5-6 Gasket 4 00005- N
28 Z-29C-050-00023 1 盖 190C.5-5 Cover 4 00005-
29 B-Q020490-00003 1 垫圈 12 Washer 16 00005-
30 B-G057830-00041 1 螺栓 M12×40ZnD Bolt 16 00005-
P-107-08-001 整车垫片组合包（包含平衡箱 3；7；13；17；23；27 和后桥垫片） Gasket Package（Including 3；7；13；17；23；27 and rear axle pads）

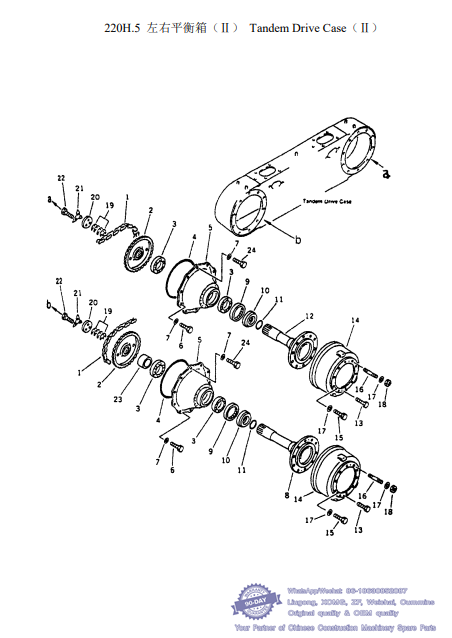

039 220H.5 左右平衡箱（Ⅱ） Tandem Drive Case（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-03-00128 1 链条 SUPPER 100-2×78 Chain Ass,Y 4 00005-
2 Z-29C-050-00038 1 大链轮 190C.5.3 Sprocket 4 00005-
3 B-G002970-00023 1 轴承 32218 Bearing 8 00005-
4 Z-29C-050-00006 1 O 形圈 470×6 190C.5-12 O-Ring 4 00005-
5 Z-29C-050-00043 1 壳体 190C.5-13 Cage 4 00005-
6 B-G057830-00073 1 螺栓 M16×40ZnD Bolt 36 00005-
7 B-Q020490-00007 1 垫圈 16 Washer 40 00005-
8 Z-29C-050-00020 1 前支承轴 190C.5-2 Front Shaft 2 00005-
9 B-G09877A-00018 1 油封 FB160×190×16B Oil Seal 4 00005-
10 Z-29C-050-00027 1 衬套 190C.5-15 Sleeve 4 00005-
11 Z-29C-050-00007 1 O 形圈 190C.5-14 O-Ring 4 00005-
12 Z-29C-050-00044 1 后支承轴 190C.5-16 Rear Shaft 2 00005-
13 B-G057830-00027 1 螺栓 M12×20-10.9ZnD Bolt 8 00005-
14 Z-29C-050-00008 2 制动鼓 190C.5-17 Drum 4 00005-
15 B-G057830-00108 1 螺栓 M22×65 -10.9 Bolt 32 00005-
16 B-G008970-00002 1 双头螺栓 M22×65 -10.9 Stud 8 00005-
17 B-Q020490-00013 1 垫圈 22 Washer 40 00005-
18 B-G061700-00020 1 螺母 M22ZnD Nut 8 00005-
19 Z-29C-050-00005 1 调整垫 190C.5-8 Shim 16 00005-
Z-29C-050-00041 1 调整垫 190C.5-9 Shim 16 00005-
Z-29C-050-00026 1 调整垫 190C.5-10 Shim 8 00005-
20 Z-29C-050-00042 1 座 190C.5-11 Holder 4 00005-
21 Z-29C-050-00025 1 锁片 190C.5-7 Lock 4 00005-
22 B-G057830-00041 1 螺栓 M12×40ZnD Bolt 12 00005-
23 Z-29C-050-00001 1 套 190C.5-1 Spacer 2 00005-
24 B-G057830-00076 1 螺栓 M16×45ZnD Blot 4 00005-

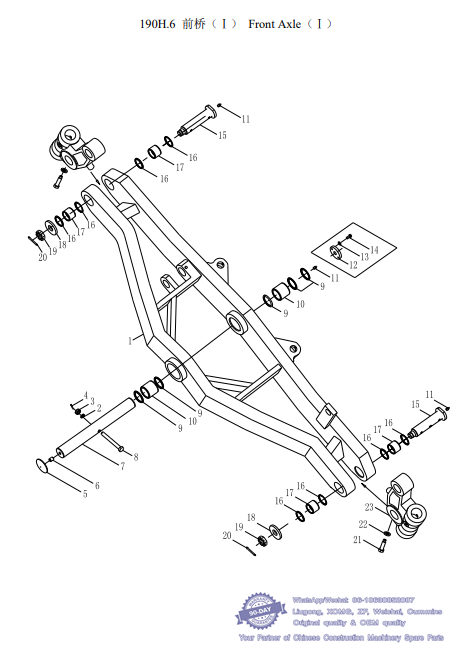

040 190H.6 前桥（Ⅰ） Front Axle（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-060-00065 1 前桥架 190C.6.5 Axle, Front 1 00005-
2 B-J009820-00003 1 垫圈 16 Washer 2 00005-
3 B-Q020440-00002 1 螺母 M16×1.5ZnD Nut 1 00005-
4 B-G000910-00043 1 销 4×36ZnD Pin, Cotter 1 00005-
5 Z-29C-060-00037 1 挡板 190C.6-27 Plug 1 00005-
6 Z-29C-060-00038 1 螺钉 190C.6-28 Screw 1 00005-
7 Z-29C-060-00027 1 轴 190C.6-23 Shaft 1 00005-
8 B-G00031C-00002 1 螺栓 M16×1.5×135ZnD Bolt 1 00005-
9 Z-29C-060-00034 1 内防尘圈 190C.6.6 Seal, Dust 5 00005-
10 Z-29C-060-00033 1 衬套 190C.6-26 Bushing 2 00005-
11 B-J07940A-00001 1 油杯 M10×1 Fitting, Grease 3 00005-
12 Z-29C-060-00081 1 盖板 190C.6-45 Plate 1 00102-
13 B-G00097B-00021 1 垫圈 6ZnD Washer 2 00102-
14 B-G057830-00128 1 螺栓 M6×12ZnD Bolt 2 00102-
15 Z-29C-060-00039 1 销 190C.6-33 Pin 2 00005-
16 Z-29C-060-00001 1 内防尘圈 190C.6.2 Seal, Dust 8 00005-
17 Z-29C-060-00040 1 轴套 190C.6-34 Bushing 4 00005-
18 Z-29C-060-00021 1 垫 190C.6-21 Washer 2 00005-
19 B-QO20440-00004 1 螺母 M30×1.5ZnD Nut 2 00005-
20 B-G000910-00057 1 销 6.3×50ZnD Pin, Cotter 2 00005-
21 Z-29C-060-00058 1 螺栓 190C.6-15 Bolt 2 00005-
22 B-Q020490-00007 1 垫圈 16 Washer 2 00005-
23 Z-29C-060-00015 1 摆动支架 190C.6-13 Support 2 00005-
