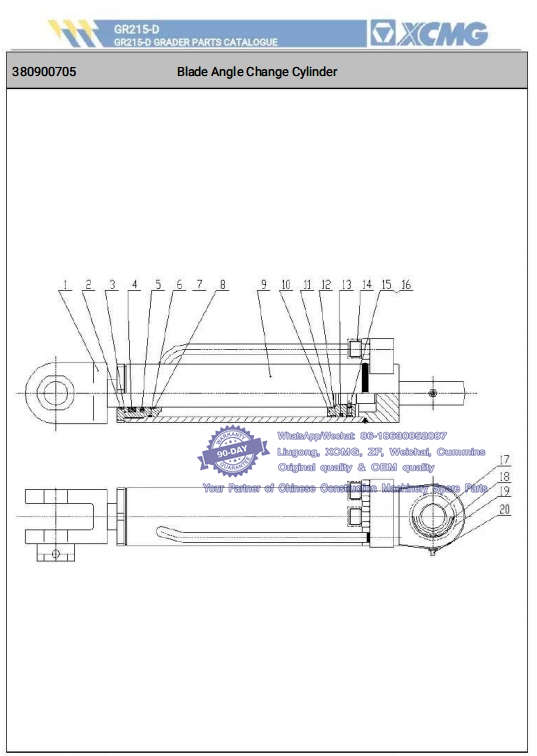

036 380900705 Blade Angle Change Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 803268688 ROD 1
2 381600478 40×48.6×5.3 DUST RING 1
3 803268689 SLEEVE,GUIDE 1
4 803192266 U 40×55×10 U RING 1
5 803192265 40×55.1×6.3 STEP SEAL 1 whatsapp:86-18630852087
6 801100080 O 70×3.1 O RING 1
7 803268686 A70×65.2×1.5 RETAINER 1
8 803268687 SUPPORT RING 1
9 803268690 LEFT CYLINDER 1
10 803268691 PISTON 1
11 803192170 O 45×3.1 O RING 1 whatsapp:86-18630852087
12 803268692 SUPPORT RING 2
13 803192264 70×59×4.2 GLYD RING 1
14 805234277 M24×1.5 NOZZLE NUT 2
15 390200564 M8×10 SCREW 1
16 800511423 Φ6 STEEL BALL 1
17 800515284 GE35ES JOINT BEARING 1
18 380901278 55 ELASTIC RETAINER 1
19 803611837 Φ35 PROTECT COVER 2 whatsapp:86-18630852087
20 801103157 M10×1 OIL CUP 1

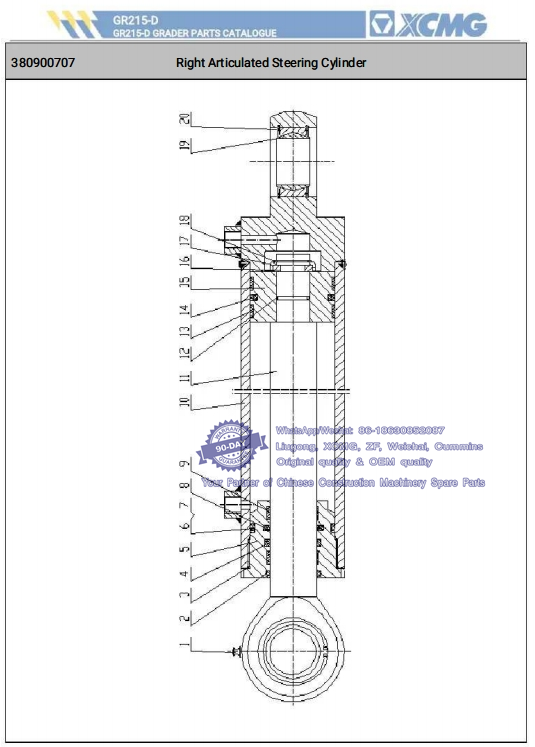

037 380900707 Right Articulated Steering Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 801103157 M10×1 OIL CUP 2
2 381600479 50×58.6×5.3 DUST RING 1 whatsapp:86-18630852087
3 803175028 O 95×3.1 O RING 1
4 803192270 U 50×65×10 U RING 1
5 803268677 GUIDE SLEEVE 1
6 860107851 O 90×5.7 O RING 1
7 803268673 A90×81×2 RETAINER 1
8 803192272 STEP SEAL 1
9 803268672 RING 2
10 803268679 CYLINDER BODY 1
11 803268680 ROD 1
12 803107849 O 35×3.1 O RING 1
13 803268667 SUPPORT RING 2
14 803192271 GLYD RING 1 whatsapp:86-18630852087
15 803268669 PISTON 1
16 803268668 CLIP KEY 1
17 803268663 CLIP KEY CAP 1 whatsapp:86-18630852087
18 805400046 35 ELASTIC RETAINER 1
19 800515281 GE50ES JOINT BEARING 2
20 805400042 75 ELASTIC RETAINER 1

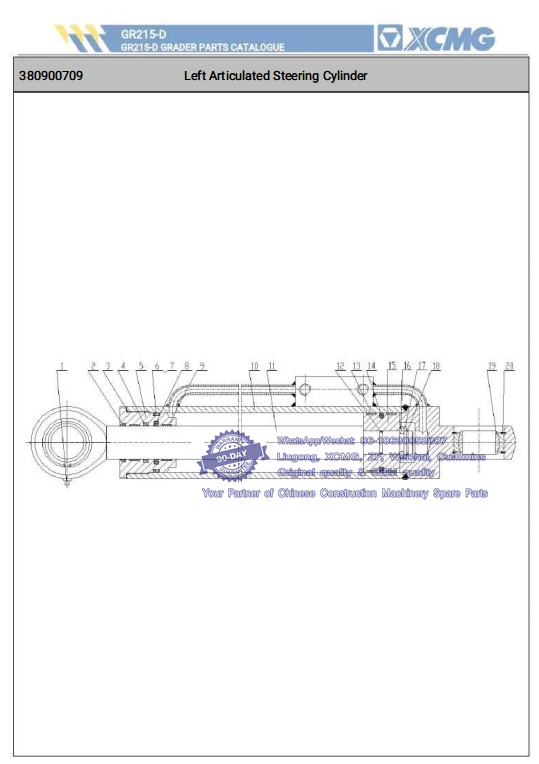

038 380900709 Left Articulated Steering Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 801103157 M10×1 OIL CUP 2
2 381600479 50×58.6×5.3 DUST RING 1
3 803175028 O 95×3.1 O RING 1
4 803192270 U 50×65×10 U RING 1 whatsapp:86-18630852087
5 803268674 SLEEVE,GUIDE 1
6 860107851 O 90×5.7 O RING 1
7 803268673 A90×81×2 RETAINER 1
8 803192272 STEP SEAL 1
9 803268672 RING 2
10 803268679 CYLINDER BODY 1 whatsapp:86-18630852087
11 803268680 ROD 1
12 803107849 O 35×3.1 O RING 1
13 803268667 SUPPORT RING 2
14 803192271 GLYD RING 1 whatsapp:86-18630852087
15 803268669 PISTON 1
16 803268668 CLIP KEY 1
17 803268663 CLIP KEY CAP 1
18 805400046 35 ELASTIC RETAINER 1
19 800515281 GE50ES JOINT BEARING 2
20 805400042 75 ELASTIC RETAINER 1 whatsapp:86-18630852087

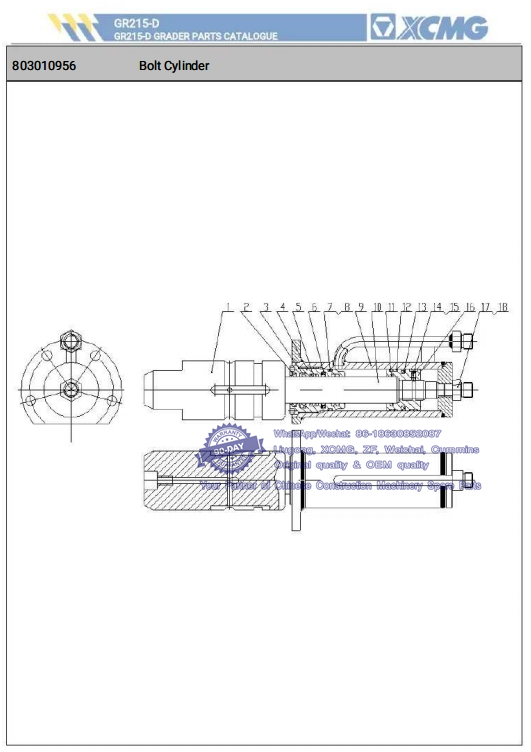

039 803010956 Bolt Cylinder-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 803268700 LEVER END 1
2 381600480 32×40×5 DUST RING 1 whatsapp:86-18630852087
3 803192275 U 32×42×7.3/8 U RING 1
4 803268701 GUIDE SLEEVE 1
5 803268702 SUPPORT RING 2
6 803196524 32×42.7×4.2 STEP SEAL 1 whatsapp:86-18630852087
7 803192099 O 50×3.1 O RING 1
8 803268703 A50×45.2×1.53 RETAINER 1
9 803268704 CYLINDER BODY 1
10 803268705 ROD 1
11 860107793 O 37×3.1 O RING 1
12 803268706 SUPPORT RING 2
13 803192276 50×39×4.2 GLYD RING 1 whatsapp:86-18630852087
14 803268707 PISTON 1
15 805100312 M6×8 SCREW 1
16 800511242 Φ4 STEEL BALL 1
17 803100725 NIPPLE 1
18 805300026 16 WASHER 1

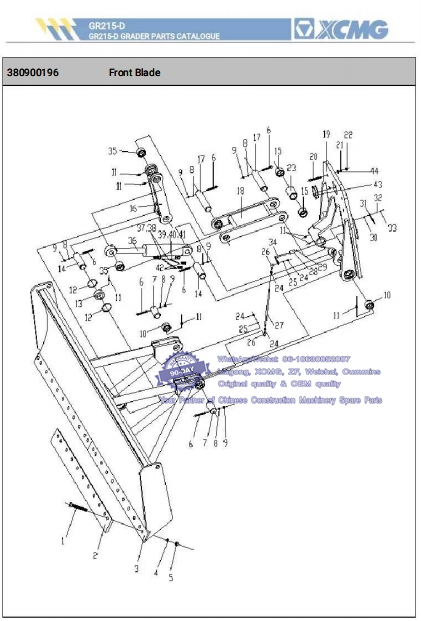

040 380900196 Front Blade-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 805048217 M16×55 HINGED COVER BOLT 22 whatsapp:86-18630852087
2 381600477 BLADE CUTTING EDGE 2
3 381600200 BLADE 1
4 805338263 16 WASHER 18
5 805046476 M16 NUT 18
6 805046649 M12×100 BOLT 6
7 381600220 Ⅱ PIN 2
8 805338261 12 WASHER 6 whatsapp:86-18630852087
9 805200098 M12 NUT 6
10 381600436 COPPER SHEATHING 2
11 801103215 M10×1 OIL CUP 7
12 805400009 90 RETAINER 2
13 800515285 GE60ES JOINT BEARING 1
14 381600219 Ⅰ PIN 2
15 380901134 COPPER SHEATHING 4
16 380901135 LEVER
17 860100172 Ⅲ PIN 2
18 381600435 LINK ROD 1
19 380901109 SEAT 1
20 805140467 M20×100 BOLT 10
21 805338321 20 WASHER 1 whatsapp:86-18630852087
22 805238375 M20 NUT 10
23 381600433 SLEEVE 1
24 805238366 M10 NUT 4
25 805338260 10 WASHER 2
26 800515256 SPHERICAL JOINT 2
BEARING
27 380900910 LEVER 1
28 380900908 Φ25×3-48.5 SEAMLESS STEEL TUBE 1
29 800515255 DEEP GROOVE BALL 1
6700/10 BEARING
30 380901310 Φ14×2-6 SEAMLESS STEEL TUBE 1
31 380900911 POINTER 1
32 805338258 6 WASHER 1 whatsapp:86-18630852087
33 805238370 M6 NUT M6 1
34 380900907 POINTER AXLE 1
35 381600434 COPPER SHEATHING 2 whatsapp:86-18630852087
36 380900728 OIL CYLINDER FOR FRONT 1
MOLDBOARD
37 803190682 JOINT 2
38 803191112 HOSE ASSEMBLY 2
39 803045152 BALANCE VALVE 1
40 805046516 M8×50 BOLT 4 whatsapp:86-18630852087
41 805338259 8 WASHER 4
42 803190779 JOINT 2
43 380902677 RUBBER COVER 1 whatsapp:86-18630852087
44 805338288 20 WASHER 10
