Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog

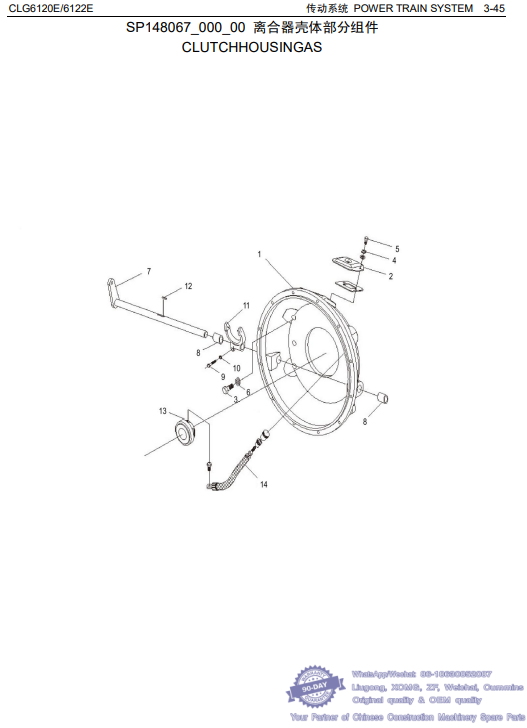

036 SP148067_000_00 离合器壳体部分组件 CLUTCHHOUSINGAS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 SP108648 离合器壳体 HOUSING 1
2 48C1065 盖总成 COVER AS 1
3 55A3391 法兰支座 FLANGE SUPPORT 8
4 20B0223 滚柱 ROLLER 2
5 46A0117 长齿套 LONG TIP 2
6 SP148268 弹簧垫圈 SPRINGWASHER 8
7 42C0342 摆臂总成 SWING ARM AS 1
8 55A2767 衬套 BUSHING 2
9 47A0205 齿轮毂 HUB 1
10 SP148259 弹簧垫圈 SPRINGWASHER 1
11 25D0160 分离叉 YOKE 1
12 16A4636 键 KEY 1
13 SP104301 离合器分离轴承及座总成 BEARING&SEAT AS. 1
14 00C1298 注油管 FILLER TUBE 1

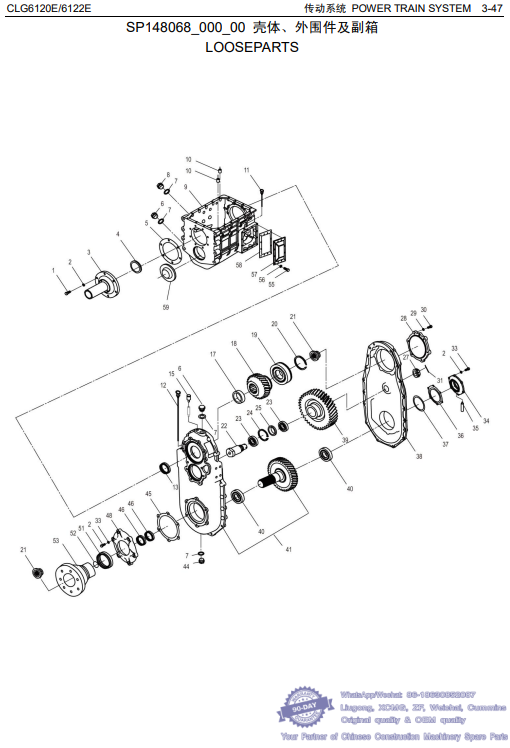

037 SP148068_000_00 壳体、外围件及副箱 LOOSEPARTS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 SP148269 螺栓-紧固前轴承盖 BOLT 8
2 SP148270 弹簧垫圈 SPRINGWASHER 20
3 SP108700 第一轴轴承盖 CAP 1
4 SP104291 油封 OIL SEAL 1
5 56A1147 垫片 GASKET 1
6 SP148271 注油螺塞 PLUG 2
7 56A1151 组合垫圈 WASHER 1
8 SP148272 放油螺塞 PLUG 1
9 SP105461 壳体 HOUSING 1
10 56A1582 环 RING 2
11 SP148273 油尺-主箱 PLUG 1
12 SP148274 油尺-副箱 PLUG 1
13 SP148275 油封-前壳 SEALTRACKCHAIN 1
15 51C0262 通气塞 BREATHER PLUG 1
17 SP148276 隔套-主动齿轮 SPACERSLEEVE 1
18 41A0258 主动齿轮 DRIVE GEAR 1
19 SP108698 轴承 BEARING 1
20 76A0387 弹性挡圈 RETAINER 1
21 SP114180 锁紧螺母 LOCKNUT 2
22 61A1008 轴 SHAFT 1
23 23B0093 圆锥滚子轴承 TAP.ROLLER BRG 2 30311
24 55A2768 隔套 SPACER SLEEVE 1
25 SP148278 孔用弹性挡圈 RINGRETAINING 1
27 SP148279 六角槽形螺母 NUT 1
28 53A1137 后盖 REAR COVER 1
29 SP148280 弹簧垫圈 SPRINGWASHER 6
30 SP148281 螺栓-紧固后盖 BOLT 6
31 SP148282 开口销 SPLITPIN 1
33 SP148283 螺栓-紧固输出轴后盖 BOLT 12
34 SP148284 后盖-输出轴 REARCOVER 1
35 SP148285 泄油管-副箱 DRAINPIPE 1
36 56A1145 垫片 GASKET 1
37 57A1024 调整垫片 SHIM 1
38 SP108621 后壳 HOUSING 1
39 40A0100 惰轮 IDLER 1
40 20B0171 轴承 BEARING 2
41 62A0273 输出轴 OUTPUT SHAFT 1
44 03B1285 螺塞 PLUG 1
45 56A1144 垫片 GASKET 1
46 SP104298 油封总成 OIL SEAL AS. 2
48 SP148288 前端盖-输出轴 ENDCAP 1
51 55A2784 轴套 BUSHING 1
52 SP148289 O 形圈-制动突缘 O-RING 1
53 SP148290 制动突缘 FORK 1
55 SP148292 螺栓-紧固惰轮窗口盖板 BOLT 12
56 SP148259 弹簧垫圈 SPRINGWASHER 12
57 SP148293 盖板-倒车惰轮窗口 PLATEGP 1
58 56A1142 垫片 GASKET 1
59 SP104296 前密封盖 SEAL COVER 1

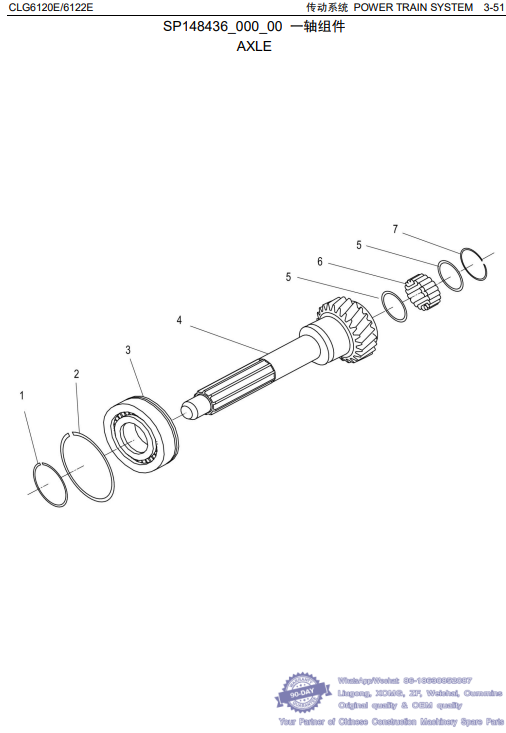

038 SP148436_000_00 一轴组件 AXLE - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 56A1182 卡环 SNAP RING 1
2 SP148294 轴用挡圈 SHAFTRETAININGRING 1
3 SP148295 滚柱轴承-第一轴 ROLLERCAGE 1
4 SP148319 第一轴-变速器 SHAFT 1
5 56A1185 隔离环 SPACER RING 2
6 20B0168 滚子组 ROLLER GP 19
7 56A1183 卡环 SNAP RING 1

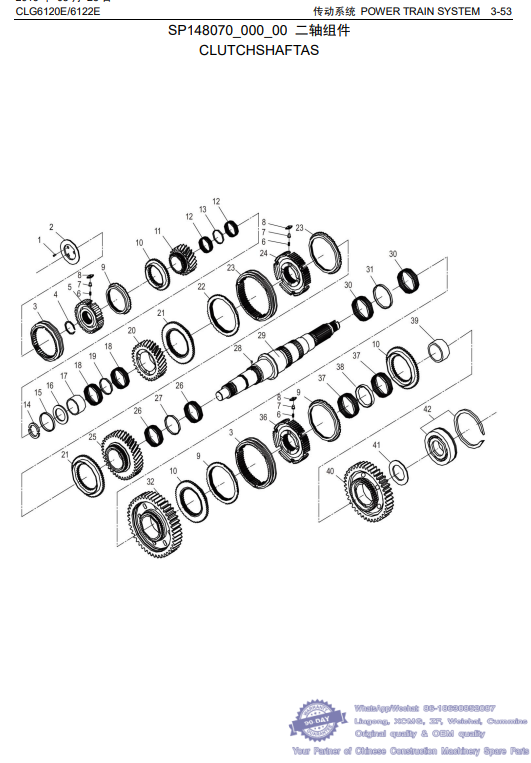

039 SP148070_000_00 二轴组件 CLUTCHSHAFTAS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 SP148296 铆钉 RIVET 3
2 56A1168 挡环 RETAINER 1
3 46A0118 长齿套 LONG TIP 2
4 56A1184 卡环 SNAP RING 1
5 24C0503 控制器 CONTROLLER 1
6 10B0283 弹簧 SPRING 9
7 55A3391 法兰支座 FLANGE SUPPORT 9
8 20B0223 滚柱 ROLLER 9
9 56A1180 环 RING 3
10 53A1136 锥形轮 CONE PULLEY 3
11 SP148297 三速齿轮 GEAR 1
12 SP105685 滚针轴承 NEEDLE BEARING 2
13 55A2787 隔套 SPACER SLEEVE 1
14 56A1578 挡圈 SNAP RING 2
15 56A1169 环 RING 1
16 56A1170 止推垫圈 THRUST WASHER 1
17 55A2766 衬套 BUSHING 1
18 SP105687 滚针轴承 NEEDLE BEARING 2
19 SP148298 隔套-滚针轴承 SPACERSLEEVE 1
20 SP105692 第二速齿轮 GEAR 1
21 53A1135 锥形轮 CONE PULLEY 2
22 SP108697 同步环 SYNCHRONIZING RING 2
23 46A0117 长齿套 LONG TIP 1
24 47A0205 齿轮毂 HUB 1
25 SP148299 第一速齿轮 GEAR 1
26 SP105684 滚针轴承 NEEDLE BEARING 2
27 55A2786 隔套 SPACER SLEEVE 1
28 66A0288 销 PIN 1
29 61A0899 轴 SHAFT 1
30 SP105686 滚针轴承 NEEDLE BEARING 2
31 55A2785 隔套 SPACER SLEEVE 1
32 SP108701 倒一速齿轮 GEAR 1
36 47A0204 齿轮毂 HUB 1
37 SP105689 滚针轴承 NEEDLE BEARING 2
38 55A2772 隔套 SPACER SLEEVE 1
39 55A2780 衬套 BUSHING 1
40 SP108702 倒二速齿轮 GEAR 1
41 SP109247 一速齿轮 GEAR 1
42 SP148295 滚柱轴承-第一轴 ROLLERCAGE 1

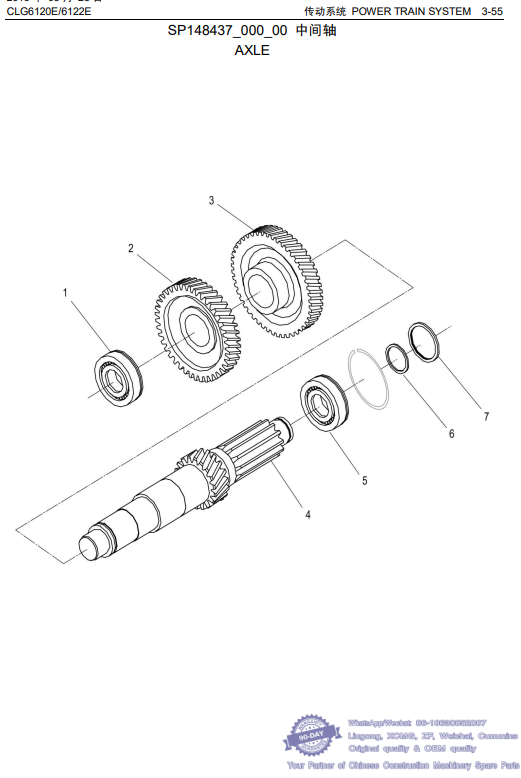

040 SP148437_000_00 中间轴 AXLE - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 SP148300 滚柱轴承-中间轴前端 ROLLERCAGE 1
2 03B1287 螺塞 PLUG 1
3 SP105694 中间轴三档齿轮 GEAR 1
4 SP148301 中间轴-变速箱 MIDDLESHAFT 1
5 SP148302 滚柱轴承-中间轴后端 ROLLERCAGE 1
6 SP108656 锁片 LOCK PLATE 1
7 SP148303 锁紧螺母-中间轴总成 NUTLOCK 1
