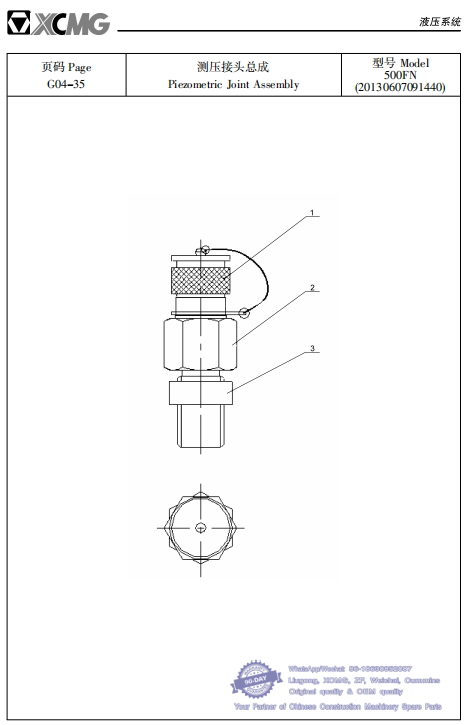

037 测压接头总成 型号 500FN (20130607091440)
Piezometric Joint Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 803163524 测压接头 Connector 1
2 252110309 隔壁接头 Joint 1
3 805200047 螺母 M16伊1.5 Nut 1 GB/T6173-2000
5. 工作装置 Working Device

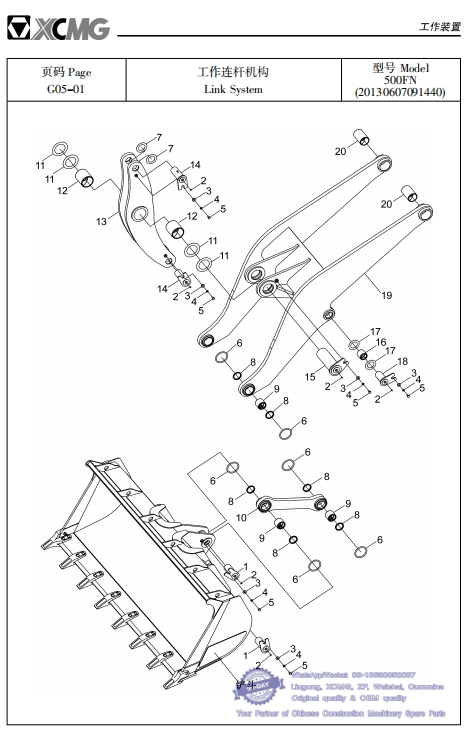

038 工作连杆机构 型号 500FN (20130607091440)
Link System Model 500FN ((20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 252112100 铲斗销轴 Pin 3
2 801100336 油杯 M10伊1 Oil Cup 8 JB/T7940.1-1995
3 250400159 垫块 Block 8
4 805300011 垫圈 16 Washer 8 GB/T93-1987
5 805000022 螺栓 M16伊25 Bolt 8 GB/T5783-2000
6 252100394 O 形圈 O-Ring 8
7 269900193 调整垫片 Adjusting Washer 4
8 803164070 骨架油封 B80*00*10D Skeleton Oil Seal 8 GB9877.1-88
9 252108866 轴套 Shaft Bushing 4
10 251805983 拉杆 Link 1
251806164 高卸拉杆 Linkage Bar 配高卸
11 269900195 调整垫片 Adjusting Cushion 4
12 252110304 轴套 Shaft Bushing 2
13 251800802 摇臂 Pitman Arm 1
14 252100419 摇臂油缸销 Cylinder Pin 2
15 252100417 摇臂梁销 Pin 1
16 252100390 轴套 Shaft Bushing 2
17 252101316 调整垫片 Washer 8
18 250400158 动臂油缸销 Cylinder Pin 2
19 251806165 高卸动臂 Boom 配高卸
251806221 三联动臂 Boom 配三联
251805365 动臂 Lift Arm 1
20 251806760 轴套 Shaft Bushing 2

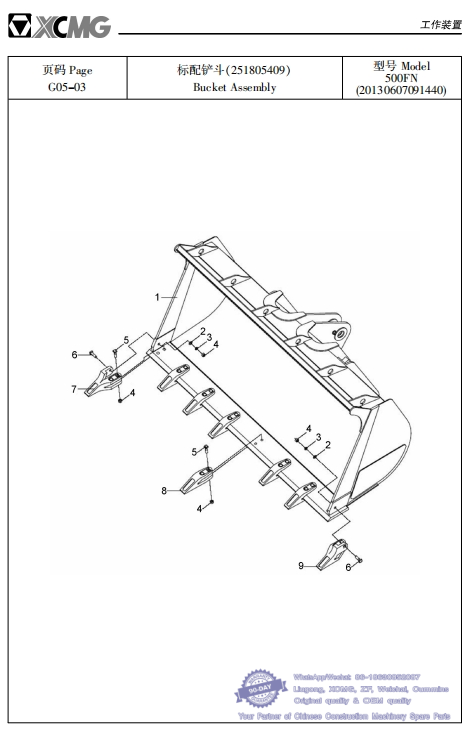

039 标配铲斗251805409 型号 500FN (20130607091440)
Bucket Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 251805410 铲斗 Bucket 1
2 805300112 垫圈 20 Washer 2 GB/T97.1-2002
3 805300023 垫圈 20 Washer 2 GB/T93-1987
4 805200052 螺母 M20-10 Nut 18 GB/T6170-2000
5 805002221 螺栓 M20伊80 Bolt 16 GB/T8-1988
6 805002220 螺栓 M20伊70 Bolt 2 GB/T8-1988
7 252101812 右边齿 Side Tooth 1
8 252101813 斗齿 Bucket Tooth 6
9 252101811 左边齿 Side Tooth 1

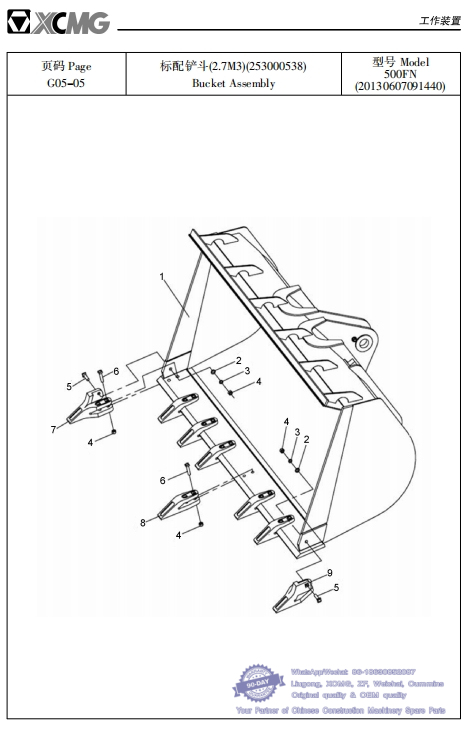

040 标配铲斗(2.7M3)(253000538) 型号 500FN (20130607091440)
Bucket Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 252101772 铲斗 Bucket 1
2 805300112 垫圈 20 Washer 18 GB/T97.1-2002
3 805300023 垫圈 20 Washer 18 GB/T93-1987
4 805200052 螺母 M20-10 Nut 18 GB/T6170-2000
5 805002220 螺栓 M20伊70 Bolt 2 GB/T8-1988
6 805002221 螺栓 M20伊80 Bolt 16 GB/T8-1988
7 252101812 右边齿 Side Tooth 1
8 252101813 斗齿 Bucket Tooth 6
9 252101811 左边齿 Side Tooth 1

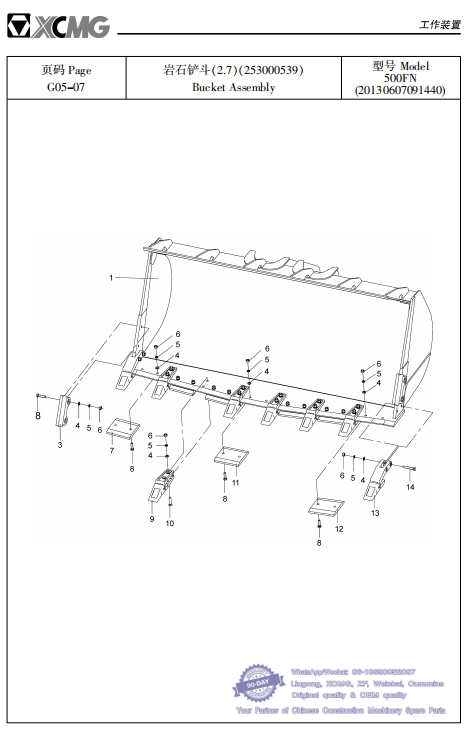

041 岩石铲斗2.7(253000539) 型号 500FN (20130607091440)
Bucket Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 252101776 铲斗 Bucket 1
3 252101005 护套 Protection Sleeve 2
4 805301276 垫圈 20 Washer 30 GB/T95-2002
5 805300023 垫圈 20 Washer 34 GB/T93-1987
6 805200052 螺母 M20-10 Nut 34 GB/T6170-2000
7 252101775 右刀块 Cutting Edge 3
8 805000379 螺栓 M20伊70 Bolt 18 GB/T5783-2000
9 819906012 中间齿总成件 Tooth 6
10 252100838 螺栓 Bolt 12
11 252101773 中刀块 Blade 1
12 252101774 左刀块 Cutting Edge 3
13 819906011 边齿总成件 Side Tooth 2
14 805000250 螺栓 M20伊100 Bolt 4 GB5783-86
