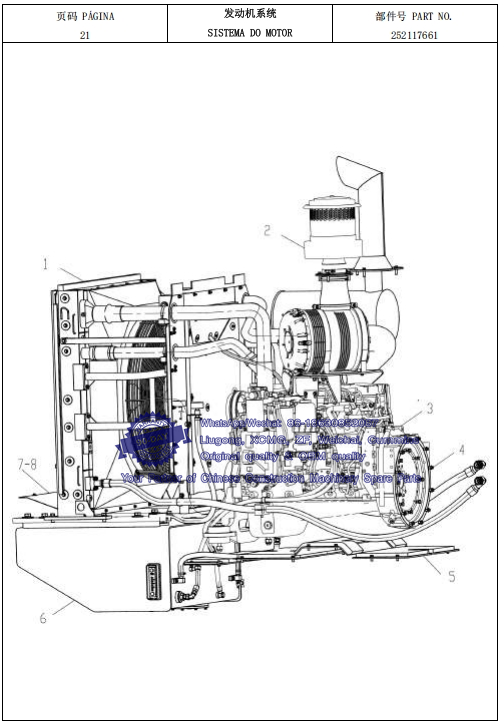

发动机系统 SISTEMA DO MOTOR-04
04 发动机系统 SISTEMA DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252117660 冷却系统 SISTEMA DE RESFRIAMENTO 1 Whatsapp: 86-18630852087
2 252117261 进排气系统 SISTEMA DE ADMISSÃO E EXAUSTÃO1
3 252100213 发动机 MOTOR 1 QSB6.7(Tier3)-Z5G(CE)
4 252117758 发动机-双变连接 JUNTA 1
5 252116624 降噪材料安装组件 CJM REDUÇÃO DE RUÍDO 1
6 252116620 燃油箱安装组件 CJM TANQUE DE COMBUSTÍVEL 1
7 252116607 盖板 PLACA DE COBERTURA 1 Whatsapp: 86-18630852087
8 805004755 螺栓 M8×16 PARAFUSO 5 GB/T16674.1-2004
05 发动机系统 SISTEMA DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252900318 接头 CONECTOR 1
2 803163986 胶管 B10×1250 MANGUEIRA 1 JB/T8406-2001
3 801902705 喉箍 C13-19 ABRAÇADEIRA 2 QC/T619-1999
4 803199327 卡套 Φ20 PROTEÇÃO 1 TJBC Whatsapp: 86-18630852087
5 803195848 软管总成 CJM MANGUEIRA 1
6 252900298 支柱 ABRAÇADEIRA 2
7 805047999 螺栓 M8×40 PARAFUSO 2 GB/T16674.1-2004
8 803103775 接头 CONECTOR 1 EW15LOMDCF
9 803163758 接头体 CONECTOR 2 GE15LM16×1.5EDOMDA3C
10 252112375 空心螺栓 M16×1.5 PLUG 1
11 805301411 复合式密封垫圈 16 ARRUELA 2 Q/SC1294-2000
12 252116319 柴油回油管 OIL PIPE 1
13 803166675 胶管 B16×750 MANGUEIRA 1 JB/T8406-2001
14 801968904 喉箍 B14-27 ABRAÇADEIRA 2 QC/T619-1999
15 252101603 接头 SUPORTE DO MOTOR 1 Whatsapp: 86-18630852087
16 805301412 复合式密封垫圈 18 ARRUELA 1 Q/SC1294-2000
17 805004755 螺栓 M8×16 PARAFUSO 4 GB/T16674.1-2004
18 803199329 卡套 Φ26 PROTEÇÃO 4 TJBC
19 252101323 螺栓 PARAFUSO 1
20 805301418 复合式密封垫圈 12 ARRUELA 2 Q/SC1294-2000

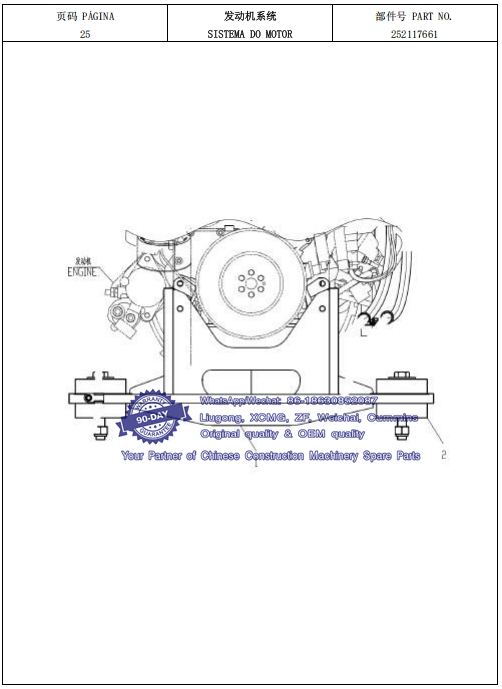

06 发动机系统 SISTEMA DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252804244 发动机前支承座 SUPORTE DO MOTOR 1
2 252912228 减震器组件 COXIM DO MOTOR 2 Whatsapp: 86-18630852087

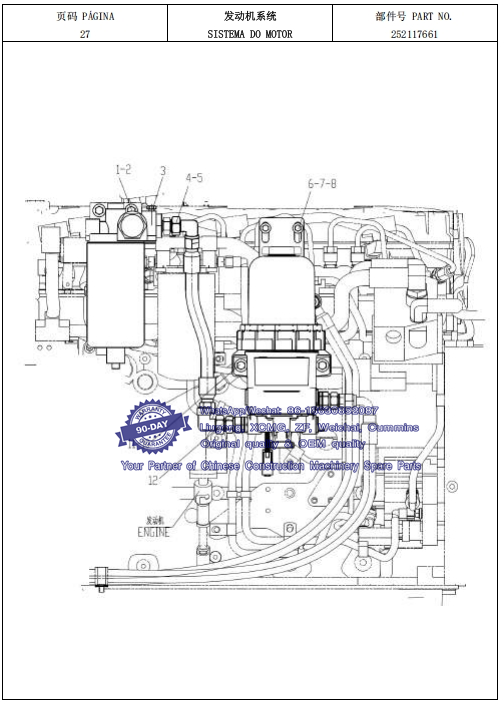

07 发动机系统 SISTEMA DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116572 滤清器支架 SUPORTE 1
2 805048007 螺栓 M10×35 PARAFUSO 2 GB/T16674.1-2004
3 805048006 螺栓 M10×30 PARAFUSO 2 GB/T16674.1-2004
4 803103775 接头 CONECTOR 2 EW15LOMDCF Whatsapp: 86-18630852087
5 803190860 接头 CONECTOR 1 GE15LM12×1.5EDOMDCF
6 252114676 支架 SUPORTE 1
7 805004756 螺栓 M8×20 PARAFUSO 2 GB/T16674.1-2004
8 800150110 油水分离器 FILTRO 1 FH2381300 M
9 252112476 柴油管 CJM MANGUEIRA 1 Whatsapp: 86-18630852087
10 805048008 螺栓 M10×40 ARRUELA 2 GB/T16674.1-2004
11 805238533 螺母 M10(达克罗) PORCA 4 GB/T6177.1-2000
12 803163758 接头体 CONECTOR 1 GE15LM16×1.5EDOMDA3C

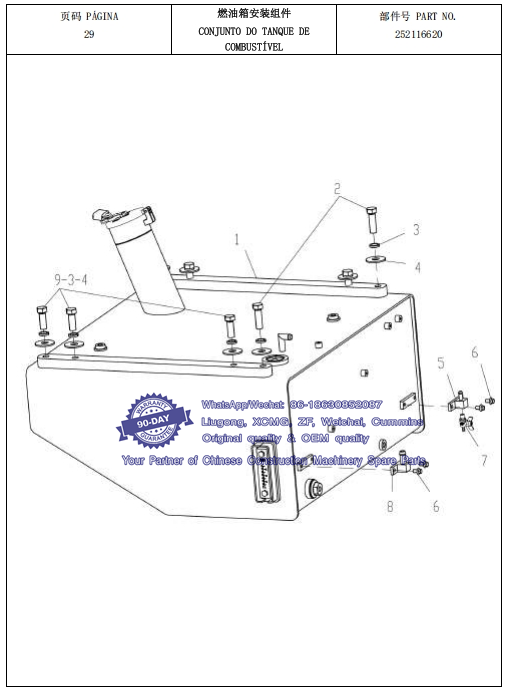

08 燃油箱安装组件 CONJUNTO DO TANQUE DE COMBUSTÍVEL
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252912195 燃油箱总成 CJM TANQUE DE COMBUSTÍVEL 1
2 805000682 螺栓 M20×1.5×56 PARAFUSO 8 GB/T5786-2000
3 805300023 垫圈 20 ARRUELA 20 8 GB/T93-1987
4 805300056 垫圈 20 ARRUELA 8 GB/T96.1-2002 Whatsapp: 86-18630852087
5 252107984 接头 CONECTOR 1
6 805048005 螺栓 M10×16 PARAFUSO 2 GB/T16674.1-2004
7 800788034 R1/4 球阀 VALVULA 1 Whatsapp: 86-18630852087
8 252101604 接头 CONECTOR 1
9 805048812 螺栓 M20×1.5×55 PARAFUSO 8 GB/T5786-2000

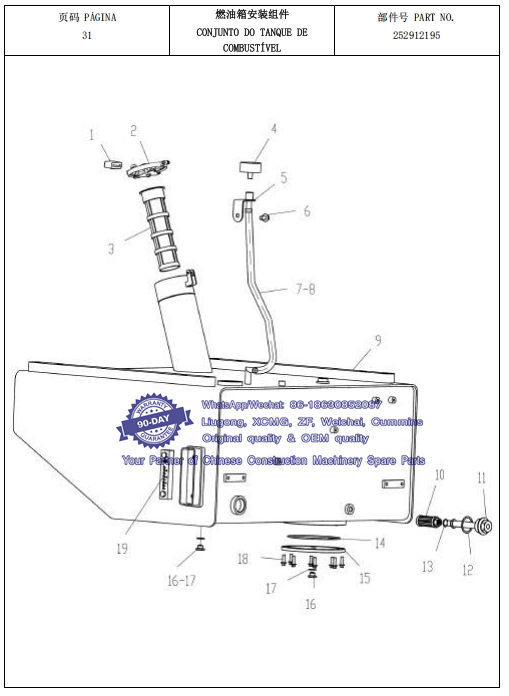

09 燃油箱总成 CONJUNTO DO TANQUE DE COMBUSTÍVEL
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 801541541 工程车挂锁 TRAVA 1 DS610
2 800358642 锁盖 TAMPA 1 XGSK01-101
3 801140321 滤网 FILTRO 1 XCXZX-LW7701
4 251702785 呼吸器总成 FILTRO DE AR 1 XG-1102002
5 251806245 透气接管 MANGUEIRA 1 Whatsapp: 86-18630852087
6 805048016 螺栓 M12×20(达克罗) PARAFUSO 1 GB/T16674.1-2004
7 803164022 胶管 B16×950 MANGUEIRA 1 JB/T8406-2001
8 801968904 喉箍 B14-27 ABRAÇADEIRA 2 QC/T619-1999
9 252912198 油箱体 TANQUE DE COMBUSTÍVEL 1
10 803164228 吸油滤芯 FILTRO DE ÓLEO 1 WU-16×100-J
11 252912197 吸油管 TUBO DO FILTRO DE ÓLEO 1 500KV.1.1.1C.1
12 803164100 复合式密封硬垫圈 45 ARRUELA 1 Q/SC1294-2000
13 805301412 垫圈 18 ARRUELA 1 Q/SC1294-2000
14 803401168 O 形圈 164.69×3.53 O-RING 1 260N552-90
15 252610439 盖板 PLACA DE COBERTURA 1 Whatsapp: 86-18630852087
16 803184623 螺塞 M16×1.5 PLUG 2 QC/T385-1999
17 805301411 复合式密封硬垫圈 16 ARRUELA 2 Q/SC1294-2000
18 805004717 螺栓 M8×25(达克罗) PARAFUSO 8 GB/T16674.1-2004
19 803164214 液位计 MEDIDOR DE NÍVEL 1 YWZ-127

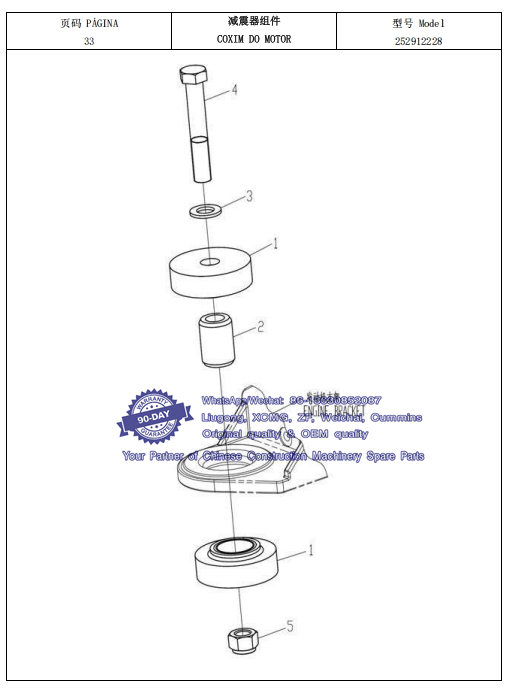

10 减震器组件 COXIM DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252100222 减震器 AMORTECEDOR 2
2 252912183 隔套 ESPAÇADOR 1 Whatsapp: 86-18630852087
3 805300056 垫圈 20 ARRUELA 1 GB/T96.1-2002
4 805046676 螺栓 M20×140(达克罗) PARAFUSO 1 GB/T5782-2000
5 805201501 螺母 M20 PORCA 1 GB/T889.1-2000

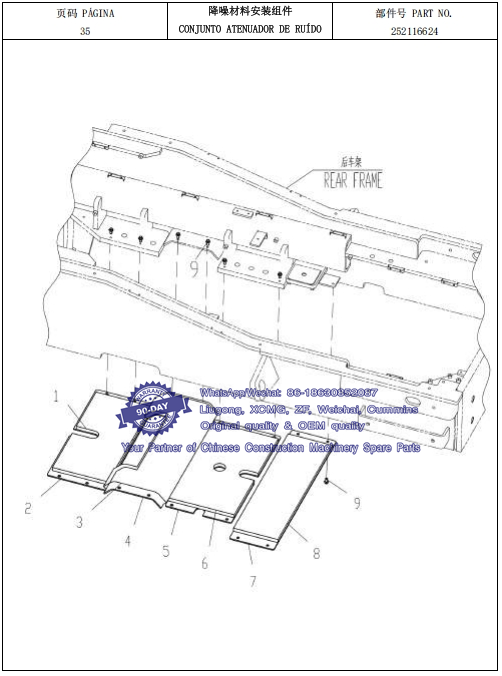

11 降噪材料安装组件 CONJUNTO ATENUADOR DE RUÍDO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252805524 吸声材料 ATENUADOR DE RUÍDO 1
2 252116628 板 PLACA 1
3 252107186 吸声材料 ATENUADOR DE RUÍDO 1 Whatsapp: 86-18630852087
4 252116635 板 PLACA 1
5 252107999 板 PLACA 1
6 252107185 吸声材料 ATENUADOR DE RUÍDO 1 Whatsapp: 86-18630852087
7 252116606 板 PLACA 1
8 252116610 吸声材料 ATENUADOR DE RUÍDO 1
9 805004770 螺栓 M10×20 PARAFUSO 16
12 进排气总成 CONJUNTO DE ADMISSÃO E EXAUSTÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 800101467 空气预滤器 PRE FILTRO DE AR 1 KA50-5
2 805048007 螺栓 M10×35 PARAFUSO 16 GB/T16674.1-2004
3 252109832 接管 TUBO 1
4 801902747 T 型抱箍 φ139 ABRAÇADEIRA 1 149437
5 253006006 胶管 MANGUEIRA 1 Whatsapp: 86-18630852087
6 801902726 T 型抱箍φ165 ABRAÇADEIRA 1 11ZH6-9831
7 800105240 空气滤清器 CJM FILTRO DE AR 1 AH24182-1RMA
8 805048017 螺栓 M12×35 PARAFUSO 2 GB/T16674.1-2004
9 805204006 螺母 M12(达克罗) PORCA 2 GB/T6177.1-2000
10 252117299 支架 SUPORTE 1
11 805004764 螺栓 M12×25 PARAFUSO 3 GB/T16674.1-2004
12 805046724 螺栓 M10×25 PARAFUSO 3 GB/T16674.1-2004
13 252805241 连接板 SUPORTE 1
14 805048006 螺栓 M10×30 PARAFUSO 2 GB/T16674.1-2004
15 252116570 支架 SUPORTE 1 Whatsapp: 86-18630852087
16 805238533 螺母 M10(达克罗) PORCA 4 GB/T6177.1-2000
17 801902751 抱箍 ABRAÇADEIRA 1 VD82
18 252805287 胶管 MANGUEIRA 1 Whatsapp: 86-18630852087
19 801900251 T 型抱箍 φ112 ABRAÇADEIRA 1 11ZH4-9921
20 803610216 机械式阻力指示器 INDICADOR 1 A029W884
21 801903016 T 型抱箍φ140-148 ABRAÇADEIRA 1
22 252802726 消声器总成 SILENCIOSO 1
23 252607762 排气管 TUBO DE ESCAPE 1

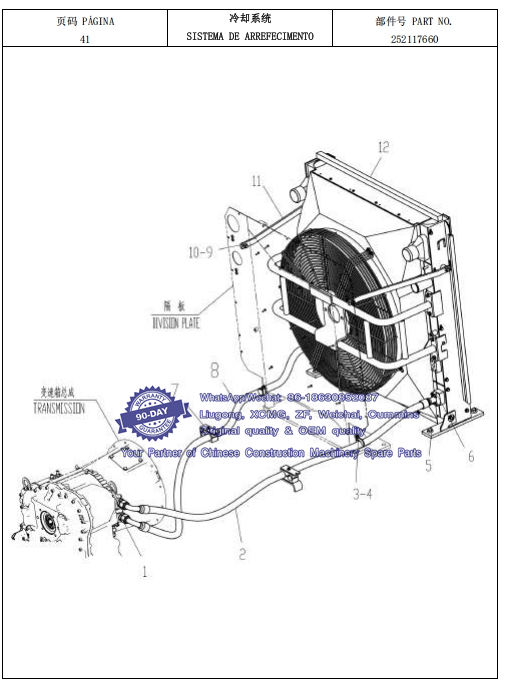

13 冷却系统 SISTEMA DE ARREFECIMENTO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803103774 接头 CONECTOR 2 GE28L15/16UNOMDCF
2 252910199 胶管 MANGUEIRA 1 F481CF15281616-2050
3 803199330 卡套 Φ40 ABRAÇADEIRA 2 TJBC
4 805004755 螺栓 M8×16 PARAFUSO 2 GB/T16674.1-2004
5 805047708 螺栓 M16×30 PARAFUSO 4 GB/T16674.1-2004
6 252911069 法兰组件 FLANGE 2 Whatsapp: 86-18630852087
7 252116631 管夹组件 ABRAÇADEIRA 2
8 252910133 胶管 MANGEURIA 1 F481CF15281616-2500
9 805004699 螺栓 M12×30 PARAFUSO 4 GB/T16674.1-2004
10 805204006 螺母 M12(达克罗) CONECTOR 2 GB/T6177.1-2000
11 252116625 拉杆 SUPORTE 2 Whatsapp: 86-18630852087
12 800359487 散热器总成 CJM RADIADOR 1

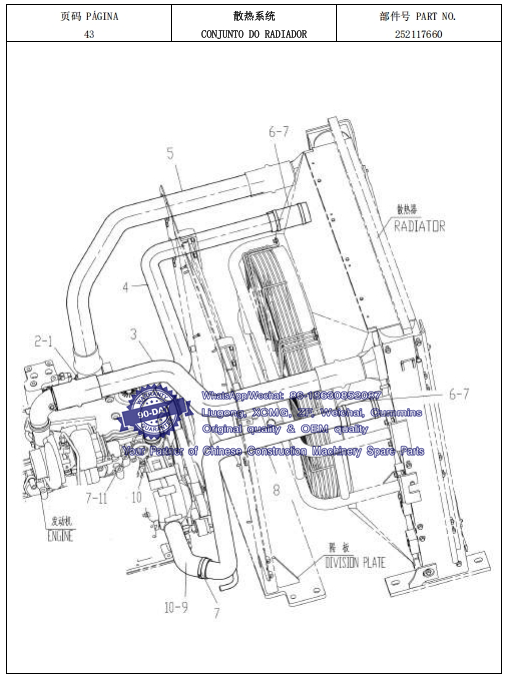

14 散热系统 CONJUNTO DO RADIADOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252110364 密封垫 ARRUELA 1
2 252110372 连接盘 JOINT PLATE 1
3 252116609 中冷器进气管 MANGUEIRA 1
4 252114237 发动机上水管 MANGUEIRA 1
5 252114240 中冷器出气管 MANGUEIRA 1 Whatsapp: 86-18630852087
6 252804236 橡胶管 MANGUEIRA 2
7 801902614 T 型抱箍φ64-72 ABRAÇADEIRA 6
8 252114235 发动机下水管 MANGUEIRA 1
9 252804232 胶管 MANGUEIRA 1 Whatsapp: 86-18630852087
10 801902608 卡箍 ABRAÇADEIRA 2
11 252608866 胶管 MANGUEIRA 1

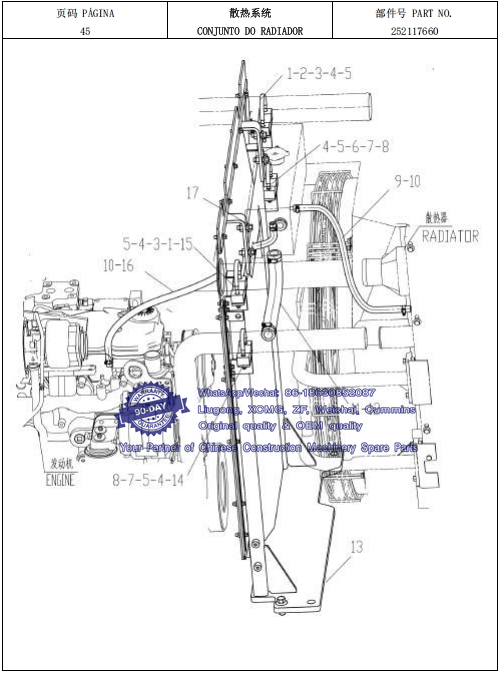

15 散热系统 CONJUNTO DO RADIADOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 251808595 U 型螺栓 PARAFUSO 2 Whatsapp: 86-18630852087
2 252116608 右支架 SUPORTE 1
3 252116560 橡胶垫块 CALÇO DE BORRACHA 2
4 805203166 螺母 M8(达克罗) PORCA 8 GB/T6177.1-2000
5 805004756 螺栓 M8×20 PARAFUSO 8 GB/T16674.1-2004
6 252116629 上水管支架 SUPORTE 1
7 252116562 U 型螺栓 U-PARAFUSO 2
8 252608863 固定块 PLACA 2
9 801970959 胶管 B10×590 MANGUEIRA 1 JB/T8406-2008
10 801902705 喉箍 C13-19 ABRAÇADEIRA 4 QC/T619-1999
11 822102905 胶管 B25×500 ABRAÇADEIRA 1 JB/T8406-2008
12 801902709 喉箍 B25-38 ABRAÇADEIRA 2 QC/T619-1999
13 252116622 隔板总成 PLACA 1 Whatsapp: 86-18630852087
14 252116630 下水管支架 SUPORTE 1
15 252116632 左支架 SUPORTE 1
16 803164028 胶管 B10×700 MANGUEIRA 1 JB/T8406-2008
17 805004699 螺栓 M12×30 PARAFUSO 8 GB/T16674.1-2004

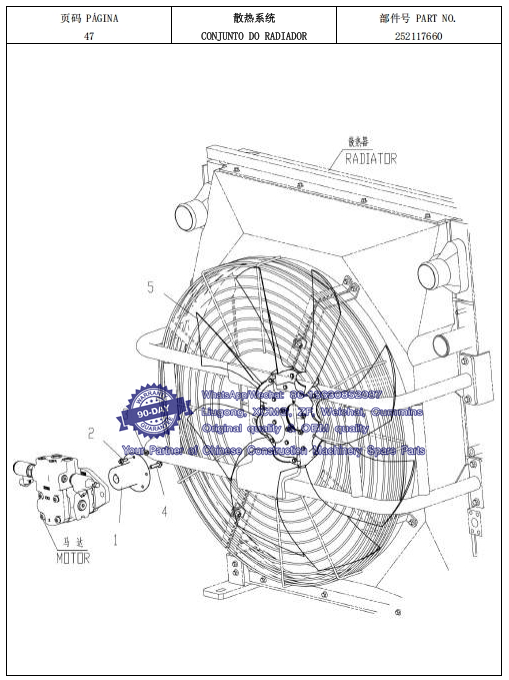

16 散热系统 CONJUNTO DO RADIADOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252608877 风扇垫块 SUPORTE 1 Whatsapp: 86-18630852087
2 805004713 螺栓 M6×20 PARAFUSO 5 GB/T16674.1-2004
3 805135720 螺母 M6(达克罗) PORCA 5 GB/T6177.1-2000
4 805004760 螺栓 M8×30 PARAFUSO 1 GB/T16674.1-2004
5 800154402 风扇 VENTILADOR 1 Whatsapp: 86-18630852087

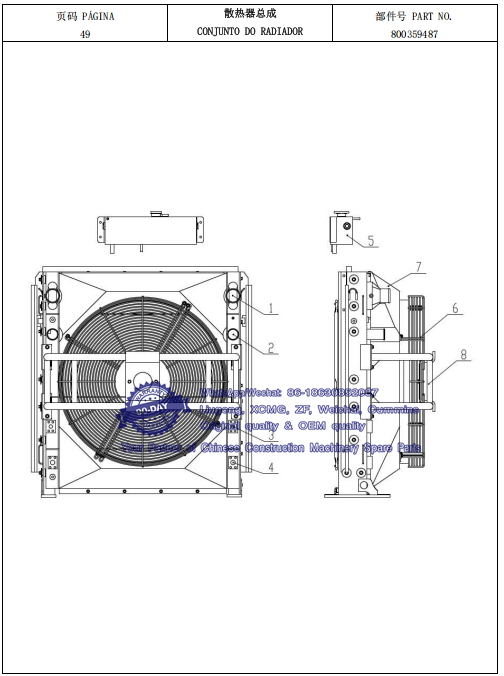

17 散热器总成 CONJUNTO DO RADIADOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 860148286 水散 RADIADOR DE ÁGUA 1 XGSX01-194-1
2 860148285 中冷器 INTERCOOLER 1 XGSX01-194-2
3 860148284 液压油散 RADIADOR DE ÓLEO HIDRÁULICO 1 XGSX01-194-3
4 860148283 变矩器油散 RADIADOR DE ÓLEO DA TRANSMISSÃO 1 XGSX01-194-4
5 860148287 副水箱 TANQUE DE Whatsapp: 86-18630852087
EXPANSÃO 1 XGSX01-194-5
6 860148282 防护网 TELA 2 XGSX01-194-6
7 860148314 导风罩 DEFLETOR 1 XGSX01-194-7 Whatsapp: 86-18630852087
8 860148281 风扇安装架 SUPORTE DO VENTIALDOR 1 XGSX01-194-8
