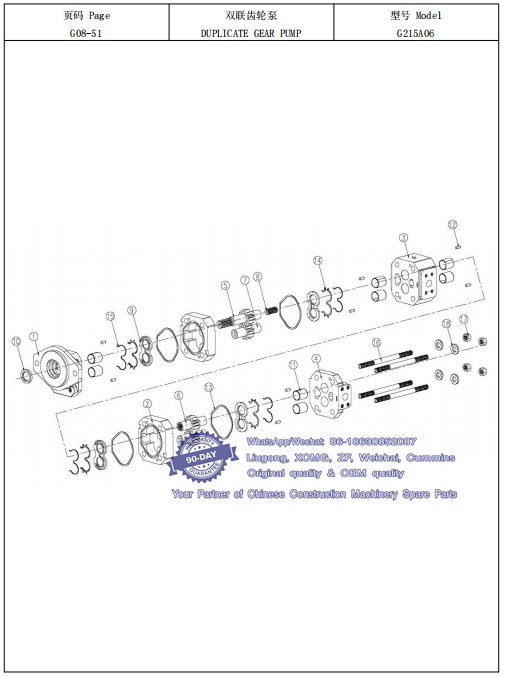

041 双联齿轮泵DUPLICATE GEAR PUMP-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 803268926 前盖 COVER 1
2 803268927 泵体 BODY, PUMP 2
3 803268928 中间体 MIDDLE BODY 1 Whatsapp: 86-18630852087
4 803268929 后盖 COVER,REAR 1
5 803268930 主齿 MAIN GEAR 1
6 803268931 主齿 MAIN GEAR 1
7 803268932 从齿 DRIVEN GEAR 2
8 803268933 接轴 CONNECTING SHAFT 1
9 803268934 侧板 PLATE 4 Whatsapp: 86-18630852087
10 803268935 骨架油封 OIL SEAL 1
11 803268936 滑动轴承 BEARING 8
12 803268937 圆柱销 PIN 8
13 803268938 方形密封圈 SQUARE SEAL RING 4
14 803268939 E 形密封圈 E SEAL RING 4
15 803268940 E 形挡圈 RETAINER 4 Whatsapp: 86-18630852087
16 803268941 螺栓 BOLT 4
17 803268942 螺母 NUT 4
18 803268943 垫圈 WASHER 4

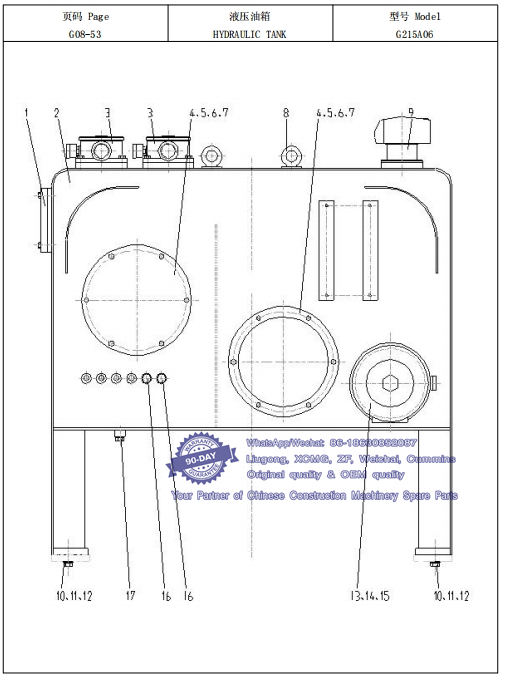

042 液压油箱HYDRAULIC TANK-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 803202737 液位计 LIQUIDOMETER 1
2 380901214 箱体 BOX BODY 1
3 803190287 回油滤油器 FILTER 2
4 380900901 胶垫 CUSHION 2
5 380903232 箱盖 BOX COVER 2
6 805000017 螺栓 M8×25 BOLT M8X25 16
7 805300010 GB/T93 垫圈 8 WASHER 16 Whatsapp: 86-18630852087
8 805105388 螺钉 M16 SCREW 2
9 803190351 带锁空滤器 LOCKABLE BREATHER FILTER 1
10 805000048 螺栓 M12×35 BOLT M12×35 4
11 805300013 垫圈 16 WASHER 4
12 805300011 垫圈 16 WASHER 16 4
13 803190387 吸油滤油器 OIL SUCTION STRAINER 1
14 805000715 螺栓 M12X25 BOLT 6 Whatsapp: 86-18630852087
15 805300018 垫圈 12 WASHER 12 6
16 803192136 油口堵头 M18*1.5 PLUG 2
17 803192137 螺塞 PLUG 1

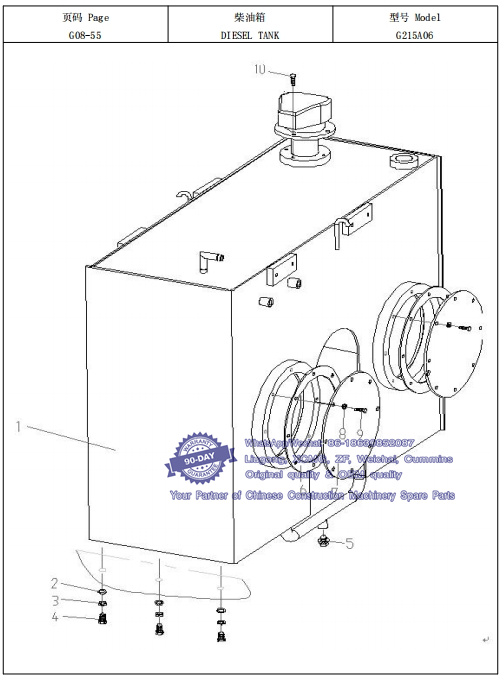

043 柴油箱DIESEL TANK-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380901205 箱体 BOX BODY 1
2 805300013 垫圈 16 WASHER 6 Whatsapp: 86-18630852087
3 805300011 垫圈 16 WASHER 16 6
4 805000051 螺栓 M16×40 BOLT 6
5 803192105 油口保护堵 OIL PLUG 1
6 380900901 胶垫 CUSHION 2
7 380902102 燃油箱盖 FUEL TANK CAP 2 Whatsapp: 86-18630852087
8 805300010 GB/T93 垫圈 8 WASHER 12
9 805000017 螺栓 M8×25 BOLT M8X25 12
10 803190351 带锁空滤器 LOCKABLE BREATHER FILTER 1

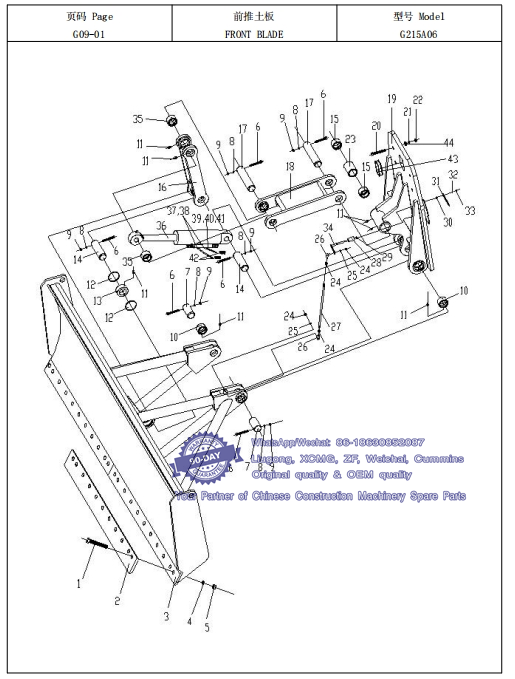

044 前推土板FRONT BLADE-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 805011242 铰盖螺栓 M16×55 HINGED COVER BOLT 22
2 381600477 推土板刀片 BLADE CUTTING EDGE 2
3 803011222 推土板 BLADE 1 Whatsapp: 86-18630852087
4 805304153 垫圈 16 WASHER 18
5 805203990 螺母 M16 NUT 18
6 805000573 螺栓 M12×100 BOLT 6
7 381600220 销（Ⅱ） PIN 2
8 805300018 垫圈 12 WASHER 12 6
9 860101041 螺母 M12 NUT 6
10 381600436 铜套 COPPER SHEATHING 2 Whatsapp: 86-18630852087
11 860101148 油杯 M10×1 OIL CUP 7
12 805400009 挡圈 90 RETAINER 2
13 800515285 关节轴承 GE60ES JOINT BEARING 1
14 380904717 销（Ⅰ） PIN 2
15 380904719 铜套 COPPER SHEATHING 4
16 380904722 拉杆 LEVER 1
17 380904718 销（III） PIN 2 Whatsapp: 86-18630852087
18 380904721 连杆 LINK ROD 1
19 380901311 支座 SEAT 1
20 805001977 螺栓 M20×100 BOLT 8
21 805300023 垫圈 20 WASHER 8
22 805203171 螺母 M20 NUT 8
23 380904720 套（二） SLEEVE 1
24 805200048 螺母 M10 NUT M10 4
25 805300014 垫圈 10 WASHER 10 2
26 800515256 弯杆球头杆端关节轴承SPHERICAL JOINT BEARING 2
27 380901312 拉杆 LEVER 1
28 380900908 无缝钢管Φ25×3-48.5 SEAMLESS STEEL TUBE 1
29 800515255 深沟球轴承 6700/10 DEEP GROOVE BALL BEARING 1
30 380901310 无缝钢管Φ14×2-6 SEAMLESS STEEL TUBE 1
31 380904716 指针 POINTER 1
32 805300030 垫圈 6 WASHER 1
33 805200053 螺母 M6 NUT M6 1
34 380900907 指针轴 POINTER AXLE 1 Whatsapp: 86-18630852087
35 381600434 铜套 COPPER SHEATHING 2
36 380900728 前推土板油缸OIL CYLINDER FOR FRONT MOLDBOARD 1
37 803190682 直通接头 JOINT 2
38 803191112 胶管总成 HOSE ASSEMBLY 2
39 803045152 平衡阀 BALANCE VALVE 1
40 805000021 螺栓 M8×50 BOLT M8×50 4 Whatsapp: 86-18630852087
41 860101055 垫圈 8 WASHER 4
42 803190779 直通接头 JOINT 2
43 380902677 橡胶套 RUBBER COVER 1
44 805300112 垫圈 20 WASHER 10

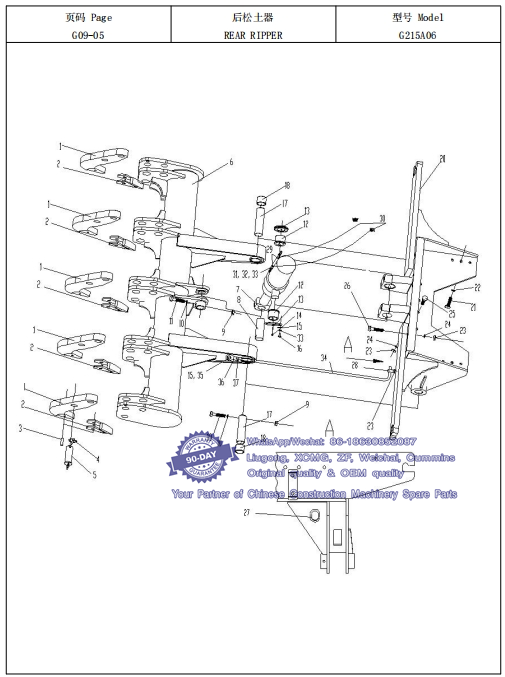

045 后松土器REAR RIPPER-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380901112 耙杆 RAKE ROD 5
2 380901118 耙齿 RAKE TOOTH 5
3 805601794 弹性圆柱销 16×75 ELASTIC ROUND PIN 10
4 380901116 弹性销 ELASTIC PIN 10
5 380901115 插销 PIN 1 Whatsapp: 86-18630852087
6 380901111 松土器架 RIPPER FRAME 1
7 380900729 后松土器举升油缸REAR SCARIFIER HOIST CYLINDER 1
8 805604523 销轴Ⅱ PIN 1
9 805200049 螺母 12 NUT 12 3
10 805300018 垫圈 12 WASHER 12 3
11 805000573 螺栓 M12×100 BOLT 1
12 380901114 铜套Ⅱ COPPER SHEATHING 2 Whatsapp: 86-18630852087
13 380901117 盖 COVER 2
14 801103215 油杯 M10×1(不锈钢)OIL CUP M10×1(STAINLESS STEEL) 4
15 805300069 垫圈 8 WASHER 9
16 805000018 螺栓 M8×20 BOLT 8
17 381600199 销轴Ⅰ PIN 2
18 380901113 铜套Ⅰ COPPER SHEATHING 4 Whatsapp: 86-18630852087
19 805000300 螺栓 M12×120 BOLT 2
20 380901110 座架 SEAT FRAME((L.H.) 1
21 805000144 螺栓 M20X45 BOLT M20X45 6
22 805300023 垫圈 20 WASHER 6
23 805200051 螺母 M16 NUT M16 11
24 805300011 垫圈 16 WASHER 16 10
25 805000107 螺栓 M16×70 BOLT M16×70 4
26 805000030 螺栓 M16X110 BOLT 6
27 380901040 橡胶套Ⅱ RUBBER COVER 1 Whatsapp: 86-18630852087
28 380901133 吊环 HOISTING EYE 1
29 803190682 直通接头 JOINT 2
30 803191118 胶管总成 HOSE ASSEMBLY 2
31 803045151 平衡阀 BALANCE VALVE 1
32 805000021 螺栓 M8×50 BOLT M8×50 4
33 805300010 GB/T93 垫圈 8 WASHER 12
34 380901132 深度指示杆 DEPTH INDICATOR BAR 1 Whatsapp: 86-18630852087
35 805001923 螺栓 M8×30 BOLT 1
36 800515282 杆端关节轴承SI10EM10 JOINT BEARING 2
37 805200048 螺母 M10 NUT M10 1
