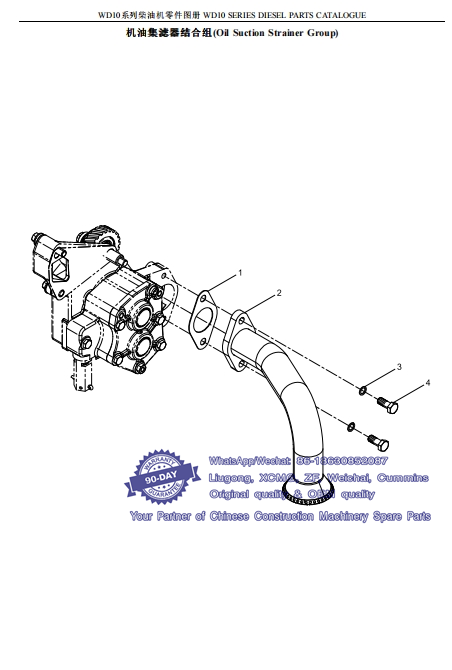

041 机油集滤器结合组(Oil Suction Strainer Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 614070078 1 垫片 Gasket
2 615G00070082 1 集滤器总成 Strainer assembly
3 90003930271 2 平垫圈 Flat washer
4 90003802523S 2 六角头螺栓 Hexagon bolt

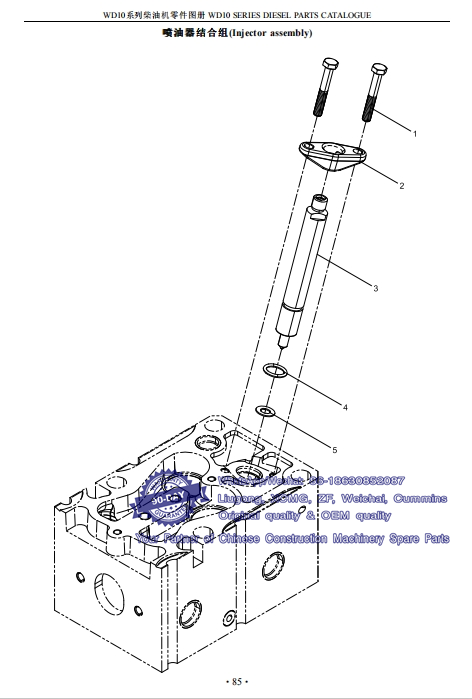

042 喷油器结合组(Injector assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600080383 12 六角头螺栓 Hexagon bolt
2 61500080094A 6 紧固压板 Clamp plate
3 61560080305 6 喷油器总成 Injector assembly
4 609070080 6 密封垫圈 Seal washer
5 612600081954 6 垫圈 Washer
043 高压油管结合组(High Pressure Fuel Injection Pipe Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600082202 1 高压油管总成 High pressure pipe assembly
044 高压油管总成(High pressure pipe assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600082208 1 第六缸高压油管总成 High pressure pipe assembly(cylinder 6)
2 612600082207 1 第五缸高压油管总成 High pressure pipe assembly(cylinder 5)
3 612600082206 1 第四缸高压油管总成 High pressure pipe assembly(cylinder 4)
4 612600082205 1 第三缸高压油管总成 High pressure pipe assembly (cylinder 3)
5 612600082204 1 第二缸高压油管总成 High pressure pipe assembly(cylinder 2)
6 612600082203 1 第一缸高压油管总成 High pressure pipe assembly(cylinder 1)
7 61560080172 4 支承架 Support bracket
8 612600080580 2 2孔高压油管管夹总成 2 Holes High Pressure Fuel Pipe Clamp Assembly
9 612600080576 2 3孔高压油管管夹总成 3 Holes High Pressure Fuel Pipe Clamp Assembly
10 612600081883 1 6孔高压油管管夹总成 6 Holes High Pressure Fuel Pipe Clamp Assembly
11 612600081882 1 4孔高压油管管夹总成 4 Holes High Pressure Fuel Pipe Clamp Assembly
12 612600080708 4 单孔高压油管管夹总成 1 Holes High Pressure Fuel Pipe Clamp Assembly
13 612600082315 1 支架 Bracket
045 高压油泵结合组(High pressure pump assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600082135 2 内六角圆柱头螺钉 Inner hexagon screw
2 188250083 2 自锁垫圈 Washer
3 90003930261 2 平垫圈 Flat washer
4 612601080578 1 喷油泵总成 Injection pump assembly
5 90003813532S 7 双头螺柱 Stud
6 90003888452 7 2型全金属六角锁紧螺母 Prevailing Torque Type All-metal Hexagon Nut,
7 612600082057 1 喷油泵法兰 Injection pump flange
8 612600080400 1 密封圈 Seal washer
9 612600082058 1 喷油泵齿轮 Injection pump gear
10 90011430034 2 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
11 90011430008 2 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
12 612600082142 1 喷油泵支架 Injection pump bracket
13 612600082094 1 喷油泵托架 Injection pump bracket
14 612600082141 1 喷油泵支架 Injection pump bracket
15 90011430012 3 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
16 90003931122 2 弹簧垫圈 Spring washer
17 90003871305 2 1型六角螺母 Hexagon nut (I)
18 612639000047 1 空心螺栓 Hollow bolt
19 612600080246 2 密封垫圈 Seal washer
20 612600082416 1 润滑油管总成 Oil pipe assembly
21 90003930271 4 平垫圈 Flat washer
22 90003962612 1 空心螺栓 Hollow bolt
23 612600050042 2 密封垫圈 Seal washer
24 61560080159 1 空气管总成 Air pipe assembly

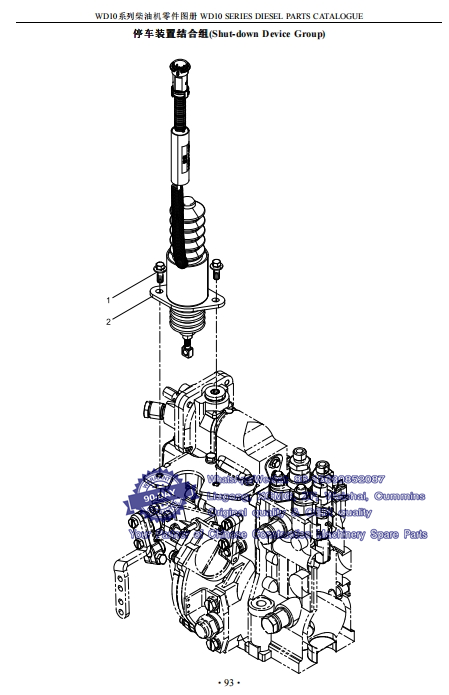

046 停车装置结合组(Shut-down Device Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90011430021 2 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
2 612600180175 1 停车电磁铁 Engine-stop electromagnet

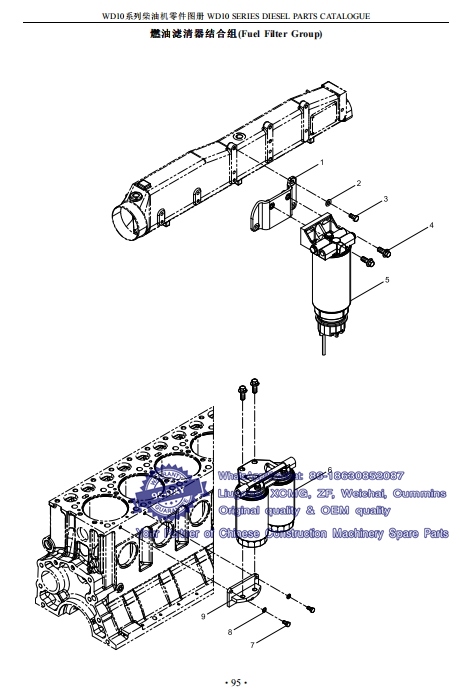

047 燃油滤清器结合组(Fuel Filter Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600113902 1 除水放心滤支架
2 90014230002 1 波形弹性垫圈 Wave spiral washer
3 90011350026 1 六角头螺栓 Hexagon bolt
4 90011430026 4 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
5 612600081495 1 除水放心滤 Fuel filter-water separator
6 612600081333 1 燃油滤清器 Fuel filter
7 90003802415 2 六角头螺栓 Hexagon bolt
8 90003932023 2 波形弹性垫圈 Wave spiral washer
9 61800080041 1 托架组件 Bracket assembly

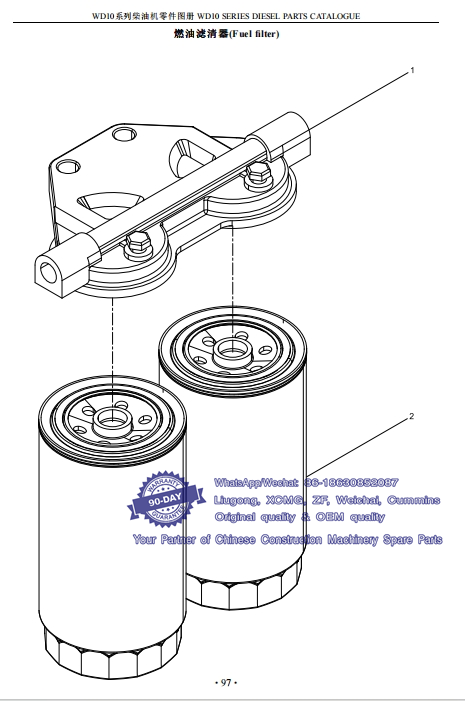

048 燃油滤清器(Fuel filter)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600082597 1 滤清器座
2 612600081334 2 燃油滤清器滤芯 Element of fuel filter

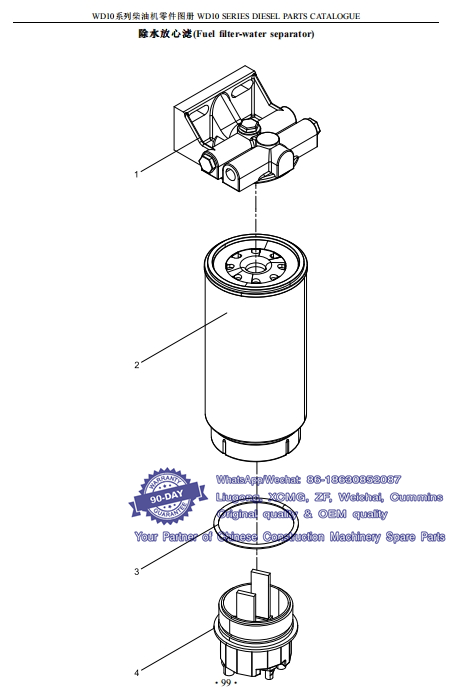

049 除水放心滤(Fuel filter-water separator)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600081321 1 燃油滤清器座 Fuel Filter Seat
2 612600081335 1 燃油滤清器滤芯 Element of fuel filter
3 612600081327 1 密封圈 Seal washer
4 612600081322 1 水杯总成 Cup Assembly

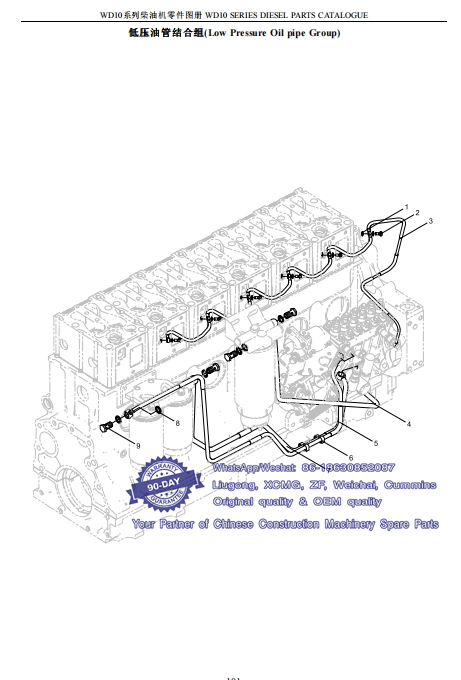

050 低压油管结合组(Low Pressure Oil pipe Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600080688 12 复合密封垫圈 Seal washer
2 61500080090 6 空心螺栓 Hollow bolt
3 612600081329 1 喷油器回油管总成 Oil return pipe assembly of injector
4 612600082240 1 燃油管 Fuel pipe
5 612600081939 1 燃油管 Fuel pipe
6 612600082743 2 管夹 Clip
7 612600081940 1 燃油管 Fuel pipe
8 612600080200 8 密封垫圈 Seal washer
9 90003962621 4 空心螺栓 Hollow bolt
