041 车架 Chassis -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
14 918100050 前封板 Front cover 1 whatsapp 86-18630852087
19 15D0209 转向销轴 Pin 4
36 00B0029 螺栓 Bolt 12 GB5783-M10X20
43 06B0003 垫圈 Lock washer 40 GB93-10
47 06B0049 垫圈 Lock washer 8 GB96-10
52 26B0010 油杯 Oil cup 13 JBT7940P1-M10X1 whatsapp 86-18630852087
042 车架 Chassis -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
7 13A0549 机油冷却器座板 Filler 1 whatsapp 86-18630852087
12 15D0210 付车架销轴 Pin for oseillating frame 2
17 00D0706 储气罐支座 Pay 1
26 30D0147 摆动架 Axle cradle 1
27 04D0093 电瓶箱 Box 1
36 00B0029 螺栓 Bolt 12 GB5783-M10X20
37 00B0022 螺栓 Bolt 8 GB5783-M10X30
38 03B0026 螺母 Bolt 8 GB6170-M10
43 06B0003 垫圈 Lock washer 40 GB93-10 whatsapp 86-18630852087
47 06B0049 垫圈 Lock washer 8 GB96-10
043 车架 Chassis -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
6 66A0040 定位销 Dowel pin 2 whatsapp 86-18630852087
15 76A0032 铸铁平衡重 Counter weight 1
23 15D0212 牵引销 Pin 1
31 01B0445 螺栓 Bolt 8 GB5782-M10X25
34 01B0318 螺栓 Bolt 2 GB5782-M20X110
35 01B0199 螺栓 Bolt 2 GB5782-M20X140
39 03B0015 螺母 Bolt 4 GB6170-M20
43 06B0003 垫圈 Lock washer 40 GB93-10
45 06B0001 垫圈 Lock washer 4 GB93-20
49 06B0016 垫圈 Lock washer 2 GB96-20
50 06B0004 垫圈 Lock washer 8 GB97P1-10
51 06B0002 垫圈 Lock washer 4 GB97P1-20 whatsapp 86-18630852087
044 工作装置 Implements -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数量 规格
No. Part No. Name Qty Spec
1 54A0376 动臂上轴套 Bearing 2 whatsapp 86-18630852087
2 43C0255 动臂总成 Lift arm assem System 1
3 54A0375 动臂中轴套 Bearing 2
4 15D0190 动臂油缸上销轴 Pin 2
5 15D0189 摇臂销轴 Pin for lindage 1
6 15D0191 铲斗下销轴 Lower Pin for bucket 2
7 21D0235 摇臂 Lindage 1
8 54A0377 摇臂轴套 Lindage Bearing 1
9 15D0188 摇臂上下销轴 Pin for lindage 2
10 33C0341 拉杆 Link assem 1
11 15D0192 铲斗上销轴 Upper bearing for bucket 1
12 06B0049 垫圈 Washer 8 GB96-10
13 06B0003 垫圈 Washer 8 GB93-10
14 00B0029 螺栓 Bolt 8 GB5783-M10X20
15 54A0378 拉杆轴套 Link assem bearing 2
16 11B0267 橡胶密封圈 Rubber ring seal 4
17 54A0374 动臂下轴套 Lower Bearing for lift arm assem 2
18 22D0268 铲斗 Bucket 1
19 03B0098 螺母 Nut 12 GB6175-M16
20 06B0020 垫圈 Washer 12 GB93-16
21 06B0014 垫圈 Washer 12 GB97P1-16
22 72A0217 斗齿 Footh 6
23 00B1004 螺栓 Bolt 12 GB8_M16X60 whatsapp 86-18630852087
045 驾驶室总成 Cab Assembly-- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数量 规格
No Part No. Name Qty Spec
1 23D0159 驾驶室上骨架 The upper metal shell of cab 1 whatsapp 86-18630852087
2 29C0071 组合仪表 Meier panel 1
3 23D0167 驾驶室下骨架 The lower metal shell of cab 1
4 00B0018 螺栓 Bolt 4 GB5783-M8X25
5 06B0027 垫圈 Washer 4 GB97P1-8
6 24A0188 前封板 Front bracker 1
7 23D0167 驾驶室连接座 Cab bracket 4
8 06B0003 弹簧垫圈 Washer 8 GB93-10
9 00B0306 螺栓 M12x35 Bolt 8 GB5783-M12X35
10 01B0318 螺栓 Bolt 4 GB5782_M20X110
11 22C0062 减震橡胶组件 Guard cushion 4
12 06B0002 垫圈 Washer 4 GB97P1-20
13 06B0001 垫圈 Washer 4 GB93-20
14 06B0015 螺母 M20 Nut 4 GB6170-M20
15 00B0306 螺栓 Bolt 6 GB5783-M12X35
16 06B0012 垫圈 M12 Washer 6 GB97P1-12
17 06B0013 弹簧垫圈 M12 Washer 6 GB93-12
18 03B0010 螺母 M12 Nut 6 GB6170XM12
19 47C0483 椅座 Driver seat 1 whatsapp 86-18630852087

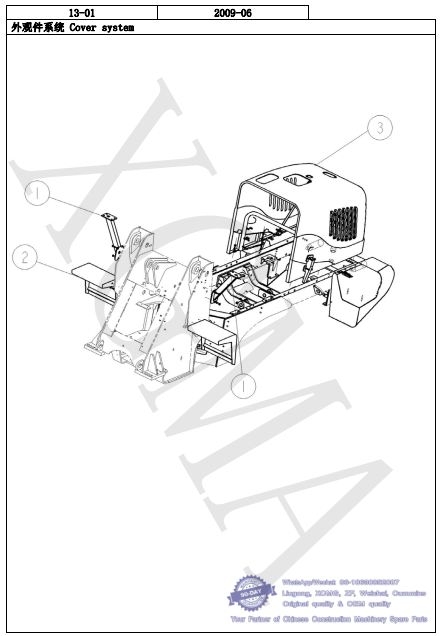

046 外观件系统 Cover system -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名称 数量 规格
NO. Part No. Name Qty Spec
1 00D0806 灯架 Lamp stand 2 whatsapp 86-18630852087
2 40D0061 挡泥板总成 Mudguard assembly 1
3 44E0056 机罩 Hood assembly 1 whatsapp 86-18630852087

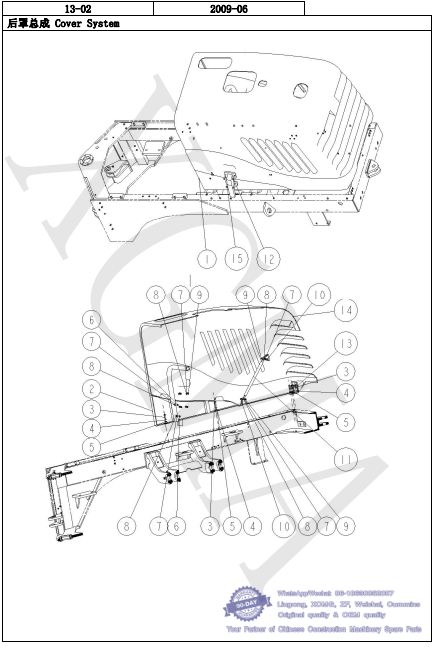

047 后罩总成 Cover System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名称 数量 规格
NO. Part No. Name Qty Spec
1 86A0054 后罩板 Board 1 whatsapp 86-18630852087
2 86A0053 后罩板 Board 1
3 00B0022 螺栓 Bolt 16 GB5783-M10X30
4 06B0003 垫圈 Washer 16 GB93-10
5 06B0004 垫片 Washer 16 GB93-10
6 00B0124 螺栓 Bolt 4 GB5783-M8X40
7 06B0009 垫圈 Washer 16 GB93-8
8 06B0027 垫片 Washer 16 GB97P1-8
9 03B0005 螺母 Nut 12 GB6170-M8
10 00B0124 螺栓 Bolt 4
11 48C0273 气弹簧 Cylinder 2
12 00B0073 螺栓 Bolt 8
13 25C0033 铰链 Gemel 2
14 86A0056 后罩 Back hood 1 whatsapp 86-18630852087
15 48C0272 机罩锁 Lock 2

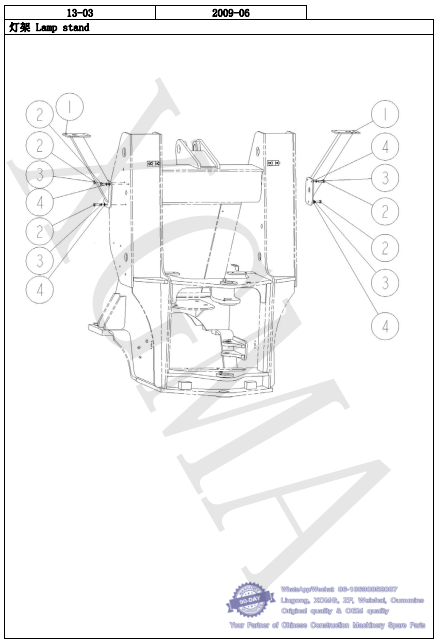

048 灯架 Lamp stand -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名称 数量 规格
NO. Part No. Name Qty Spec
1 00D0806 灯架 Lamp stand 2 whatsapp 86-18630852087
2 00B0022 螺栓 Bolt 6 GB5783-M10X30
3 06B0003 垫圈 Washer 6 GB93-10
4 06B0004 垫片 Washer 6 GB97.1-10 whatsapp 86-18630852087

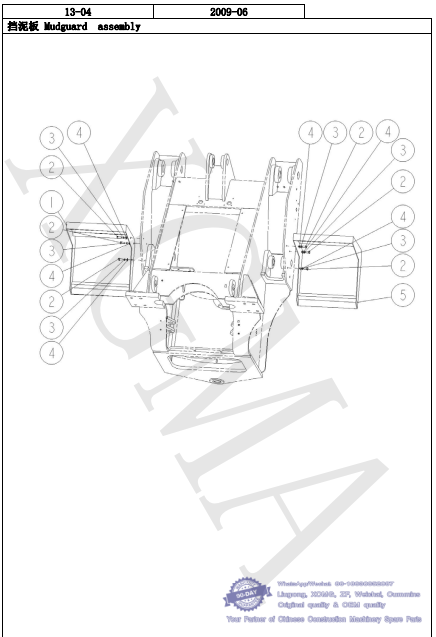

049 挡泥板 Mudguard assembly -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名称 数量 规格
NO. Part No. Name Qty Spec
1 40D0063 右前挡泥板 Mudguard assembly 1 whatsapp 86-18630852087
2 00B0028 螺栓 Bolt 6 GB5783-M10X25
3 06B0003 垫圈 Washer 6 GB93-10
4 06B0004 垫片 Washer 6 GB97.1-10
5 40D0062 左前挡泥板 Mudguard assembly 1 whatsapp 86-18630852087
050 电器系统 Electrical System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名称 数量 规格
No Part No Name Qty Spec
1 42B0112 TCM 叉车前灯 Front lamp 4 whatsapp 86-18630852087
2 42B0117 组合前灯(右) Front lamp assembled(right) 1
3 47B0157 雨刮器 Electricwipe assenbly 1
4 09C0236 驾驶室线束 line 1
5 42B0108 长型顶灯 Lamp 1
6 47B0155 风扇 Fan 1
7 40B0114 温度传感器 Sencor of temperature 2
8 42B0121 后三色灯 Rear three signal lamp 2
9 09C0238 电池负极线 Battery line 1
10 09C0209 电池跨接线 Battery line 1
11 47B0156 蓄电池 Battery 12V 70Ah 2
12 44B0117 电源总开关 Switch 1
13 09C0239 电池接地线 Battery line 1 whatsapp 86-18630852087
14 44B0116 制动低压报警开关 Air pressure on-off 1
15 09C0237 电池正极线 Battery line 1
16 ST30001 起动机 Start up 1
17 09C0235 后车架线束 line 1
18 44B0214 制动灯开关 Arrester switch 1
19 47B0158 单音蜗牛电喇叭 Electric horn 1
20 42B0116 组合前灯(左) Front lamp assembled(left) 1
21 09C0234 前车架线束 Chissis wires assembly 1
22 47B0172 倒车警报器 Reversing alarm 1
23 29C0071 仪表总成 Assembly instrument 1 whatsapp 86-18630852087
