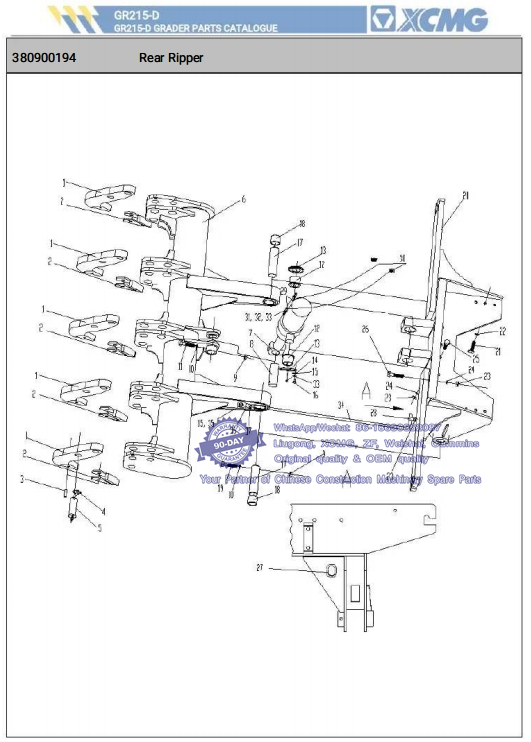

041 380900194 Rear Ripper-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380901112 RAKE ROD 5
2 380901118 RAKE TOOTH 5 whatsapp:86-18630852087
3 805601794 16×75 ELASTIC ROUND PIN 10
4 380901116 ELASTIC PIN 10
5 380901115 PIN 10 whatsapp:86-18630852087
6 380901111 RIPPER FRAME 1
7 380900729 REAR SCARIFIER HOIST 1
CYLINDER
8 805604523 Ⅱ PIN 1
9 805203848 12 NUT 3
10 805203848 12 WASHER 3
11 805046649 M12×100 BOLT 1
12 380901114 Ⅱ COPPER SHEATHING 2
13 380901117 COVER 2 whatsapp:86-18630852087
14 801103215 M10×1 OIL CUP 4
15 805338259 8 WASHER 9
16 805046507 M8×20 BOLT 8 whatsapp:86-18630852087
17 381600199 Ⅰ PIN 2
18 380901113 Ⅰ COPPER SHEATHING 4
19 805046463 M12×120 BOLT 2
20 380901110 SEAT FRAME((L.H.) 1
21 805046894 M20×45 BOLT 6
22 805046475 20 WASHER 6
23 805046476 M16 NUT 11
24 805338263 16 WASHER 10
25 805046851 M16×70 BOLT 4
26 805046668 M16×120 BOLT 6 whatsapp:86-18630852087
27 380901040 Ⅱ RUBBER COVER 1
28 380901133 HOISTING EYE 1
29 803190682 JOINT 2
30 803191118 HOSE ASSEMBLY 2
31 803045151 BALANCE VALVE 1 whatsapp:86-18630852087
32 805046516 M8×50 BOLT 4
33 805338259 8 WASHER 12
34 380901132 DEPTH INDICATOR BAR 1
35 805140915 M8×30 BOLT 1
36 800515282 SI10EM10 JOINT BEARING 2
37 805238366 M10 NUT 1

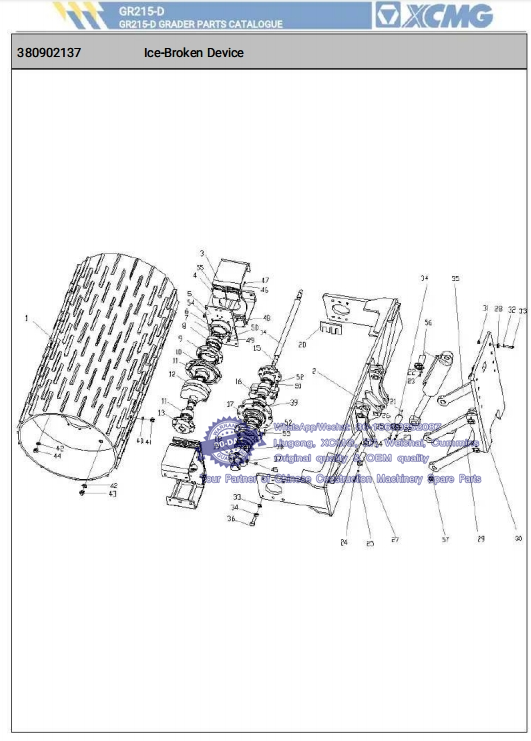

042 380902137 Ice-Broken Device-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380902585 ICE-BROKEN WHEEL 1
2 380902624 FRAME 1
3 380902621 SUPPORT 2
4 380902609 DAMPING BLOCK 16 whatsapp:86-18630852087
5 380902610 PLATE 2
6 380902592 BEARING COVER 1
7 380902593 BEARING GLAND 2
8 800511397 FRAME BEARING 2
9 380902596 BEARING SEAT 2
OUTER BEARING
10 380902611 HOUSING 2 whatsapp:86-18630852087
11 805801516 22312 BEARING 4
12 380902597 LEFT ECCENTRIC SHAFT 1
13 38
3 80902606 INNER BEARING HOUSING 2
14 380902604 CONNECTING AXLE 1 whatsapp:86-18630852087
15 380902605 RUBBER COVER 2
16 380902612 RIGHT ECCENTRIC 1
SHAFT
17 801138059 FB160×190 OIL SEAL 2
18 380902607 MOTOR COUPLING 1
FLANGE
19 380902608 SPLINE HOUSING 1 whatsapp:86-18630852087
20 380902642 SHIM 4
21 801103215 M10×1 OIL CUP 2
22 805338260 10 WASHER 16
23 805046473 M10×30 BLOT 16
24 805046507 M8×20 BOLT 12
25 805338259 8 WASHER 12
26 380700421 PLATE 1
27 380902638 PIN SHAFT 8
28 805338288 20 WASHER 20
29 380700413 CONNECTING ROD 1
BRACKET
30 380902632 PANEL 1
31 805238375 M20 NUT 20
32 805338321 20 WASHER 20
33 410206200 M20×130 BOLT 8 whatsapp:86-18630852087
34 380700422 PIN SHAFT 1
35 380700416 LINK ROD 2
36 805048239 M20×80 BOLT 12
37 801100682 O 103×3.55 O RING 1
38 803192513 O 160×3.55 O RING 2
39 803269136 O 307×5.3 O RING 2
40 805300044 18 WASHER 2
41 803107804 M18×1.5 PLUG SCREW 2
42 805338390 30 WASHER 4
43 380902615 PLUG SCREW TO OBSERVE 2
OIL LEVEL
44 380902594 OIL PLUG 2
45 239900739 M12 VENTILATE PLUG 1
46 805801430 12 PRESSURE DISK 72 whatsapp:86-18630852087
47 805046645 M12×80 BOLT 4
48 805047089 M16×60 BOLT 16
49 805201500 M16 CHECK NUT 16
50 805338263 16 WASHER 16
51 805046573 M16×40 BOLT 16 whatsapp:86-18630852087
52 805338284 16 WASHER 32
53 805046577 M16×50 BOLT 16
54 805046548 M12×40 BOLT 64
55 805203848 M12 CHECK NUT 64
56 380902635 PIN 1
57 380902641 SPACER 8

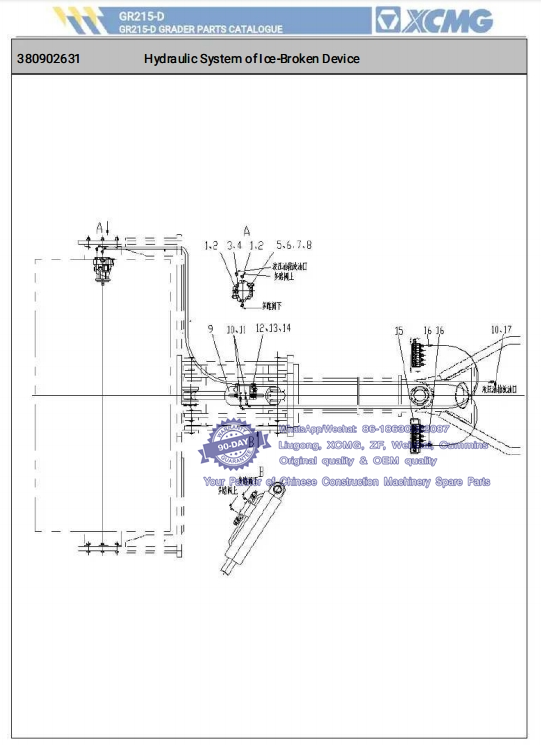

043 380902631 Hydraulic System of Ice-Broken Device-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 803269137 JOINT 2
2 803191566 HOSE ASS’Y 2
3 803164300 JOINT 1
4 803269121 HOSE ASS’Y 1
5 803004152 OSCILLATION MOTOR 1
6 805046564 M14×35 BLOT 2
7 805338262 14 WASHER 2
8 805338282 14 WASHER 2
9 803072267 LIFT OIL CYLINDER 1 whatsapp:86-18630852087
10 803190682 JOINT 3
11 803303573 HOSE ASS’Y 2
12 803072263 LIFTING VALVE GROUP 1
13 805140915 M8×30 SCREW 4
14 805338259 8 WASHER 4 whatsapp:86-18630852087
15 803072264 VALVE ASS’Y 1
16 803190718 JOINT 4
17 803190692 RIGHT ANGLE UNION 1
JOINT
044 380902669 Hydraulic System of Ice-Broken Device-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 805238375 M20 NUT 10
2 805338321 20 WASHER 10
3 380902666 SEAT 1
4 380601451 PIN ASSEMBLY 8
5 805048320 M20×110 BOLT 10 whatsapp:86-18630852087
6 805338261 12 WASHER 8
7 805338280 12 WASHER 10
8 805046548 M12×40 BOLT 8
9 803045152 BALANCE VALVE 1
10 805046516 M8×50 BOLT 3 whatsapp:86-18630852087
11 805338259 8 WASHER 3
12 803068560 LIFT OIL CYLINDER 1
13 803190779 JOINT 2
14 803191112 HOSE ASSEMBLY 2
15 801103215 M10×1 OIL CUP 8
16 380601450 SLEEVE 8 whatsapp:86-18630852087
17 380601417 LINK ROD 2
18 805046649 M12×100 BOLT 2
19 380601454 PIN SHAFT 2
20 380601422 SNOW-SWEEPING BLADE 1
21 805238367 M12 NUT 2
22 805046476 M16 NUT 22 whatsapp:86-18630852087
23 805338263 16 WASHER 22
24 805046577 M16×50 BOLT 22
25 380601449 BLADE(L.H.) 1
26 380601448 BLADE(R.H.) 1 whatsapp:86-18630852087
27 380601418 LINK ROD 1
28 803190682 JOINT 1
ARTICULATED UNION
29 803191811 JOINT 1
30 805338288 20 WASHER 10
