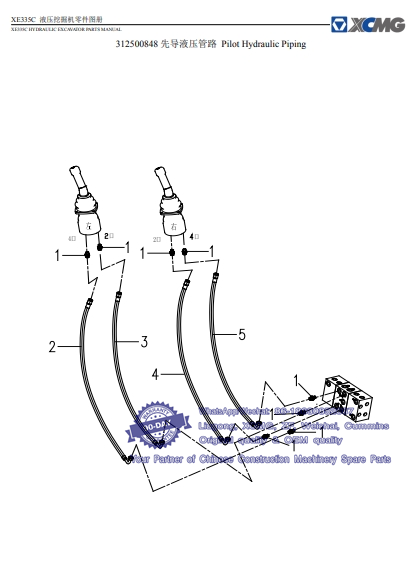

044 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803172160 接头 Joint 8
2 803173213 软管总成 Hose Assembly 1
3 803173213 软管总成 Hose Assembly 1
4 803182805 软管总成 Hose Assembly 1
5 803182805 软管总成 Hose Assembly 1

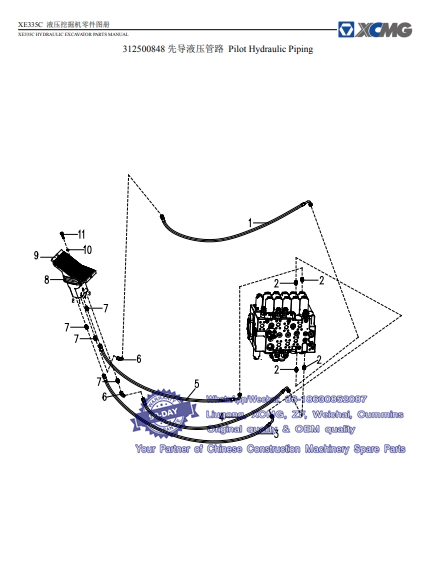

045 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803172077 软管总成 Hose Assembly 1
2 803172160 接头 Joint 4
3 803173403 软管总成 Hose Assembly 1
4 803173384 软管总成 Hose Assembly 1
5 803173403 软管总成 Hose Assembly 1
6 803163572 接头 Joint 2
7 803172161 接头 Joint 4
8 803007248 行走先导阀 Valve 1
9 803202206 踏板 Pedal 1
10 805338260 垫圈 10Washer 4
11 805046527 螺栓 M10×35Screw 4

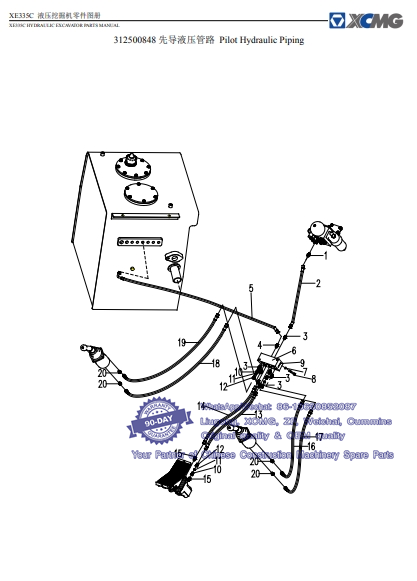

046 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803163582 接头 Joint 1
2 803173382 软管总成 Hose Assembly 1
3 803166495 接头 Joint 7
4 803169464 接头 Joint 1
5 803173128 软管总成 Hose Assembly 1
6 310600432 集油块 Block 1
7 805300014 垫圈 10Washer 2
8 805000518 螺栓 M10×60Screw 2
9 803111489 堵头 Plug 2
10 803163672 接头 Joint 3
11 803172058 滤油器 Filter 3
12 310600430 接头体 Joint 3
*13 803172796 软管总成 Hose Assembly 1
*14 803172796 软管总成 Hose Assembly 1
15 803172161 接头 Joint 2
16 803177206 软管总成 Hose Assembly 1
17 803111520 软管总成 Hose Assembly 1
18 803176925 软管总成 Hose Assembly 1
19 803172197 软管总成 Hose Assembly 1
20 803172160 接头 Joint 4
047 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803172160 接头 Joint 11
*2 803172847 软管总成 Hose Assembly 1
3 803173590 软管总成 Hose Assembly 1
4 803177256 软管总成 Hose Assembly 1
5 803172161 接头 Joint 1
6 803172242 软管总成 Hose Assembly 1
7 803166163 软管总成 Hose Assembly 1
*8 803172849 软管总成 Hose Assembly 1
048 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803172161 接头 Joint 4
2 803172160 接头 Joint 7
*3 803173979 软管总成 Hose Assembly 1
4 803177259 软管总成 Hose Assembly 1
5 803172334 软管总成 Hose Assembly 1
6 803172316 接头 Joint 1
7 803177263 软管总成 Hose Assembly 1
*8 803172381 软管总成 Hose Assembly 1
9 803306746 软管总成 Hose Assembly 1
049 312500848 先导液压管路 Pilot Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803172161 接头 Joint 8
2 803172160 接头 Joint 1
3 803173110 软管总成 Hose Assembly 1
4 803166174 软管总成 Hose Assembly 1
5 803172749 软管总成 Hose Assembly 1
6 803306747 软管总成 Hose Assembly 1
050 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803544198 臂灯 24V Arm Lamp 2
2 805006412 螺栓 M12×30 Bolt 2
3 805338261 垫圈 12 Washer 2
4 805338281 垫圈 12 Washer 2
5 805338279 垫圈 10 Washer 3
6 805338260 垫圈 10 Washer 3
7 805238371 螺母 M10 Nut 3
8 310800197 臂灯支架 Bracket 2
9 803504741 工作灯 Lamp 1
10 819942295 矢崎安装夹具 Clamp 1
11 801938227 线束固定夹φ10-8 Clamp 2
12 805338277 垫圈 8 Washer 2
13 805338259 垫圈 8 Washer 2
14 805046503 螺栓 M8×16 Bolt 2

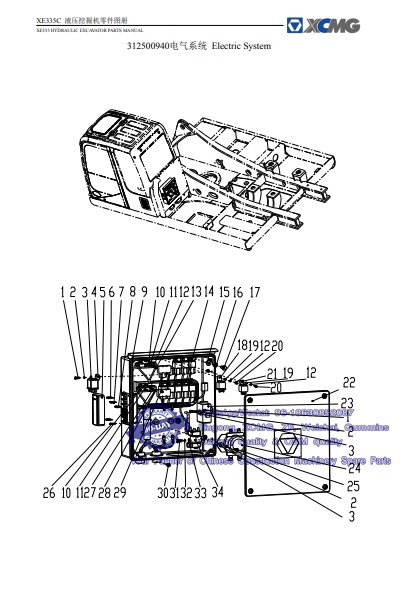

051 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805139890 螺栓 M6×16 Bolt 2
2 805338258 垫圈 6 Washer 4
3 805338275 垫圈 6 Washer 6
4 803608688 预热继电器 Preheat Relay 1
5 803704537 保险丝盒 Fuse Box 1
6 803608734 保险丝 5A Fuse 3
7 803608735 保险丝 10A Fuse 15
8 803608737 保险丝 20A Fuse 5
9 312700098 箱体总成 Tank Body 1
10 803604774 一路保险丝盒 Fuse Box 2
11 803608738 保险丝 30A Fuse 2
12 805338383 垫圈 5 Washer 14
13 805200293 螺母 M5 Nut 4
14 312700936 电气控制箱线束 Harness 1
15 805338279 垫圈 10 Washer 4
16 805338260 垫圈 10 Washer 4
17 805011330 螺栓 M10×25 Bolt 4
18 803608687 熄火继电器 Flameout Relay 1
19 805338380 垫圈 5 Washer 10
20 805140015 螺钉 M5×16 Screw 10
21 803608842 继电器 Relay 9
22 312700099 箱盖 Cover 1
23 803504604 预热控制器 Preheat Controller 1
24 803608900 电源继电器 Main RelayRelay 1
25 805105450 螺钉 M6×25 Screw 2
26 805004835 美制螺栓 Bolt 4
27 805338382 垫圈 4 Washer 4
28 805338379 垫圈 4 Washer 4
29 805140011 螺钉 M4×16 Screw 4
30 803704524 快速螺钉 Screw 4
31 805046503 螺栓 M8×16 Bolt 2
32 805338259 垫圈 8 Washer 2
33 805338277 垫圈 8 Washer 2
34 803608689 起动继电器 Relay 1
