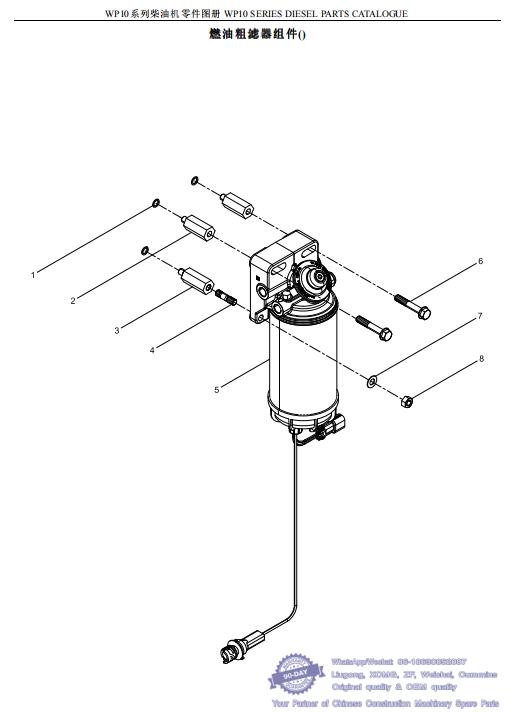

046 燃油粗滤器组件()-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003930271 3 平垫圈 Flat washer whatsapp 86-18630852087
2 612600080668 2 螺钉 Screw
3 612600081502 1 螺钉 Screw
4 90003813527 1 双头螺柱 Stud
5 612630080123 1 燃油粗滤器 Primary fuel filter whatsapp 86-18630852087
6 612639000090 2 六角头螺栓 Hexagon bolt
7 90003932024 1 波形弹性垫圈 Wave spiral washer
8 90003871305 1 1型六角螺母 Hexagon nut (I)

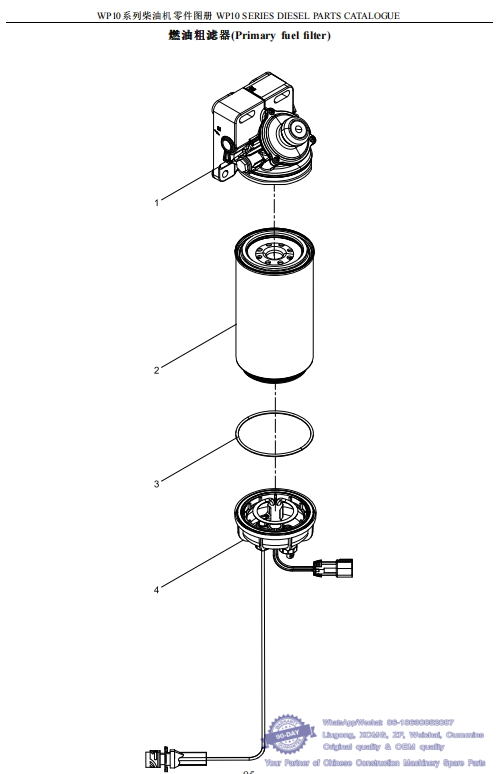

047 燃油粗滤器(Primary fuel filter)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612630080371 1 滤座组件 whatsapp 86-18630852087
2 612630080088 1 燃油粗滤芯 Element of primary fuel filter
3 612600081327 1 密封圈 Seal washer whatsapp 86-18630852087
4 612630080373 1 水杯总成 Cup Assembly

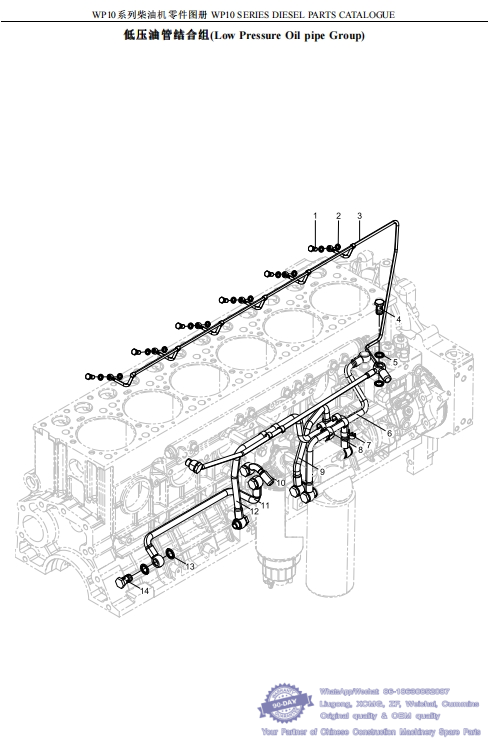

048 低压油管结合组(Low Pressure Oil pipe Group)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003962603 6 空心螺栓 Hollow bolt whatsapp 86-18630852087
2 612600080201 12 密封垫圈 Seal washer
3 612600080819 1 喷油器回油管总成 Oil return pipe assembly of injector
4 90003962621 1 空心螺栓 Hollow bolt
5 612600080200 2 密封垫圈 Seal washer
6 612600080624 1 燃油管总成 Fuel pipe assembly
7 612600080949 3 管卡 Pipe Clip
8 612600080948 2 管卡 Pipe Clip whatsapp 86-18630852087
9 612600080623 1 燃油管总成 Fuel pipe assembly
10 612600081010 1 管接头 Adapter
11 612600080621 1 燃油管总成 Fuel pipe assembly
12 612600080622 1 燃油管总成 Fuel pipe assembly
13 13023361 18 组合密封垫圈 Unit seal washer whatsapp 86-18630852087
14 612639000049 9 空心螺栓 Hollow bolt

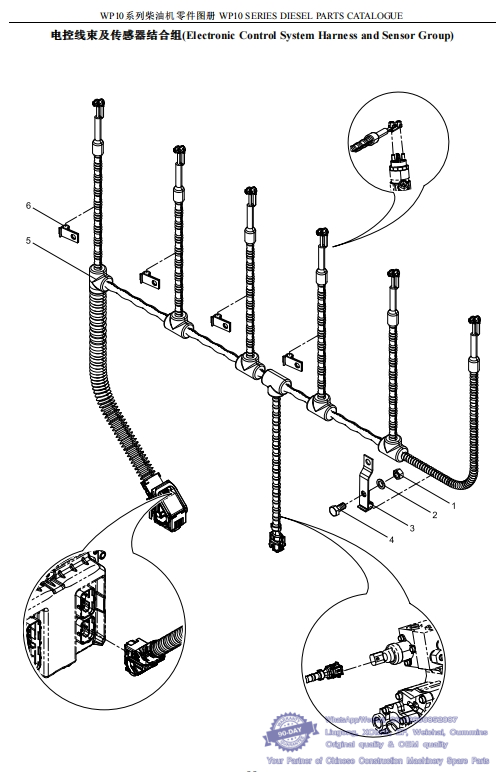

049 电控线束及传感器结合组(Electronic Control System Harness and Sensor Group)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003871252 1 1型六角螺母 Hexagon nut (I)
2 90003932023 1 波形弹性垫圈 Wave spiral washer whatsapp 86-18630852087
3 612600080834 1 线束固定支架 Harness fixing bracket
4 90003802411 1 六角头螺栓 Hexagon bolt
5 612600090374 1 喷油器线束总成 Wire harness assembly of injector whatsapp 86-18630852087
6 612600080833 4 线束固定支架 Harness fixing bracket

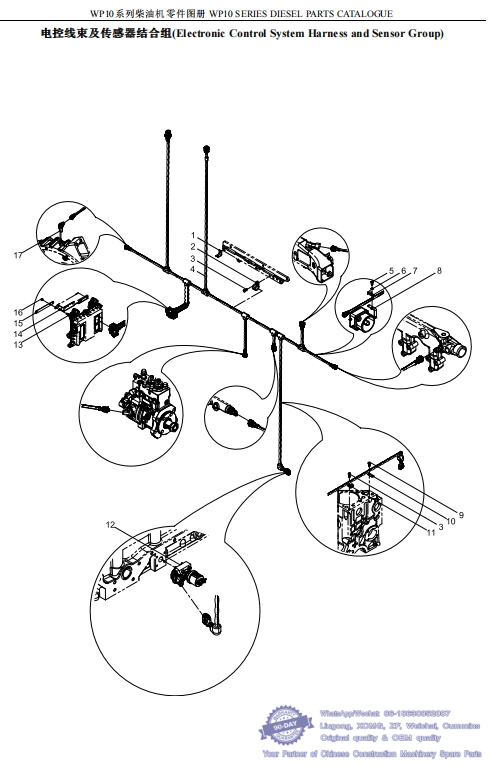

050 电控线束及传感器结合组(Electronic Control System Harness and Sensor Group)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600081698 1 线束支架 Harness bracket
2 612600081631 1 管夹总成 Pipe Clamp Assembly whatsapp 86-18630852087
3 90003862419 2 内六角圆柱头螺钉 Inner hexagon screw
4 612600080835 1 传感器线束(双油门) Sensor wiring harness (double throttle)
5 90003802411 1 六角头螺栓 Hexagon bolt
6 90003932023 1 波形弹性垫圈 Wave spiral washer
7 612600082800 1 线束支架 Harness bracket
8 612600082799 1 线束支架 Harness bracket whatsapp 86-18630852087
9 90003802399S 1 六角头螺栓 Hexagon bolt
10 612600080725 1 线束固定板 Harness clamp plate
11 612600081629 1 管夹总成 Pipe Clamp Assembly
12 612600082147 1 机油压力传感器组件 Oil Pressure Sensor Set
13 90003802321 1 六角头螺栓 Hexagon bolt
14 90003932008 1 波形弹性垫圈 Wave spiral washer whatsapp 86-18630852087
15 612600080726 1 线束固定板 Harness clamp plate
16 90003871232 1 1型六角螺母 Hexagon nut (I)
17 612600081751 1 转速传感器组件
