Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog

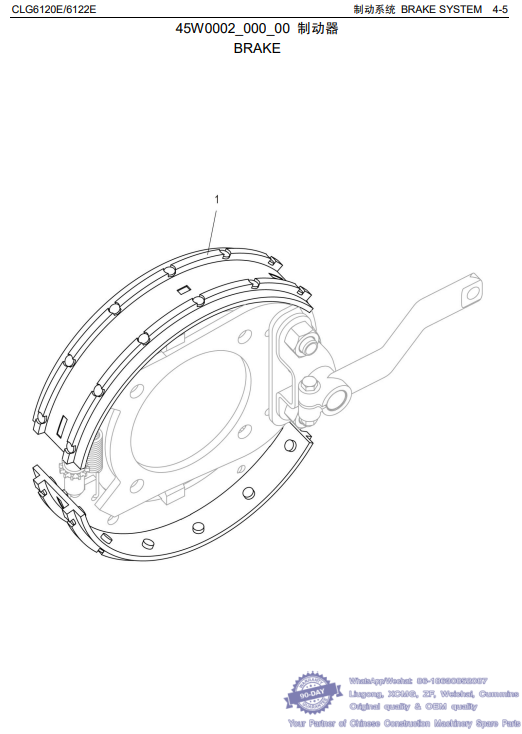

046 45W0002_000_00 制动器 BRAKE - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 45C0468 摩擦片 FRICTION PLATE 2

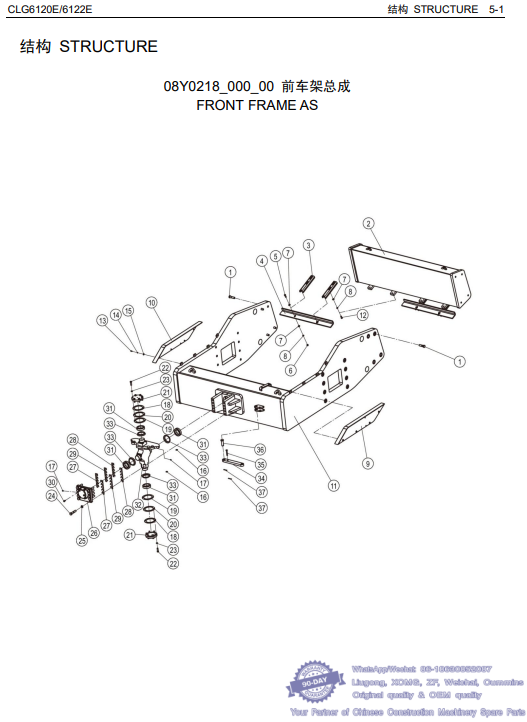

047 08Y0218_000_00 前车架总成 FRONT FRAME AS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 01B0148 螺栓 BOLT 8 M24×90-8.8-ZN.D
2 32D1948 前梁 BEAM 1
3 23A7762 弯板 PLATE 8
4 29A8223 刮泥板 SCRAPER 4
5 00B0057 螺栓 BOLT 8 M14×45-8.8-ZN.D
6 03B0111 螺母 NUT 8 M14-8-ZN.D
7 06B0009 垫圈 WASHER 32 14-200HV-ZN.D
8 06B0013 垫圈 WASHER 24 14
9 36D1143 右护板 GUARD-RH 1
10 36D1142 左护板 GUARD-LH 1
11 前车架 FRONT FRAME E 1
12 00B0025 螺栓 BOLT 16 M14×35-8.8-ZN.D
13 00B0075 螺栓 BOLT 8 M8×20-8.8-ZN.D
14 06B0006 垫圈 WASHER 8 8
15 06B0086 垫圈 WASHER 8 8-200HV-ZN.D
16 10B0051 油杯 GREASE FITTING 3 45°M10×1
17 10B0014 油杯 GREASE FITTING 3 M10×1
18 57U0002 调整垫片 SHIM 4
19 10A3431 调整垫圈 WASHER 4
20 10A3432 调整垫圈 WASHER 4
21 53U0017 盖 COVER 2
22 00B0247 螺栓 BOLT 12 M16×55-8.8-ZN.D
23 06B0015 垫圈 WASHER 12 16
24 01B0096 螺栓 BOLT 10 M24×120-10.9-ZN.D
25 06B0052 垫圈 WASHER 10 24
26 72U0001 盖 COVER 1
27 57U0001 调整垫 SHIM 8
28 10A3425 调整垫片 SHIM 8
29 10A3426 调整垫片 SHIM 8
30 00B0011 螺栓 BOLT 3 M12×25-8.8-ZN.D
31 25V0015 关节轴承 KNUCKLE BEARING 4 GAC85S/K
32 33X0005 转向铰接 PLATE AS 1
33 83U0003 V 型圈 V-RING 4
34 17A5594 连杆 LINK 1
35 60U0004 插销 PIN 1
36 60U0005 销 PIN 1
37 08V0127 开口销 COTTER PIN 2 5×60

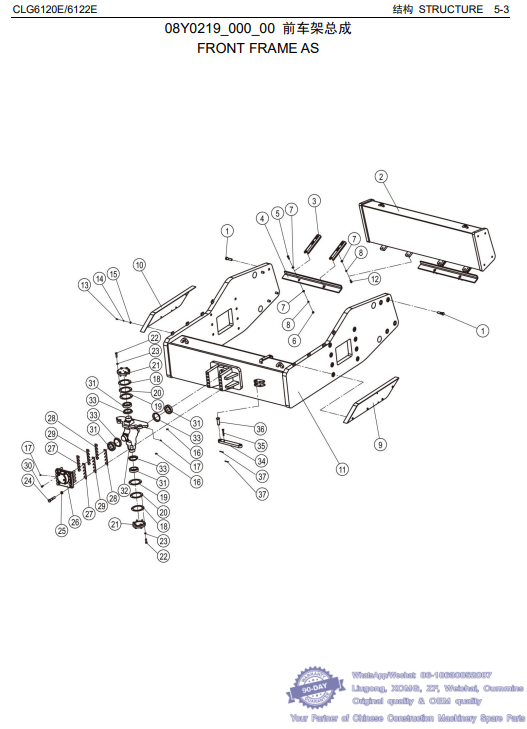

048 08Y0219_000_00 前车架总成 FRONT FRAME AS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 01B0148 螺栓 BOLT 8 M24×90-8.8-ZN.D
2 前梁 BEAM E 1
3 23A7762 弯板 PLATE 8
4 29A8223 刮泥板 SCRAPER 4
5 00B0057 螺栓 BOLT 8 M14×45-8.8-ZN.D
6 03B0111 螺母 NUT 8 M14-8-ZN.D
7 06B0009 垫圈 WASHER 32 14-200HV-ZN.D
8 06B0013 垫圈 WASHER 24 14
9 36D1143 右护板 GUARD-RH 1
10 36D1142 左护板 GUARD-LH 1
11 前车架 FRONT FRAME E 1
12 00B0025 螺栓 BOLT 16 M14×35-8.8-ZN.D
13 00B0075 螺栓 BOLT 8 M8×20-8.8-ZN.D
14 06B0006 垫圈 WASHER 8 8
15 06B0086 垫圈 WASHER 8 8-200HV-ZN.D
16 10B0051 油杯 GREASE FITTING 3 45°M10×1
17 10B0014 油杯 GREASE FITTING 3 M10×1
18 57U0002 调整垫片 SHIM 4
19 10A3431 调整垫圈 WASHER 4
20 10A3432 调整垫圈 WASHER 4
21 53U0017 盖 COVER 2
22 00B0247 螺栓 BOLT 12 M16×55-8.8-ZN.D
23 06B0015 垫圈 WASHER 12 16
24 01B0096 螺栓 BOLT 10 M24×120-10.9-ZN.D
25 06B0052 垫圈 WASHER 10 24
26 72U0001 盖 COVER 1
27 57U0001 调整垫 SHIM 8
28 10A3425 调整垫片 SHIM 8
29 10A3426 调整垫片 SHIM 8
30 00B0011 螺栓 BOLT 3 M12×25-8.8-ZN.D
31 25V0015 关节轴承 KNUCKLE BEARING 4 GAC85S/K
32 33X0005 转向铰接 PLATE AS 1
33 83U0003 V 型圈 V-RING 4
34 17A5594 连杆 LINK 1
35 60U0004 插销 PIN 1
36 60U0005 销 PIN 1
37 08V0127 开口销 COTTER PIN 2 5×60

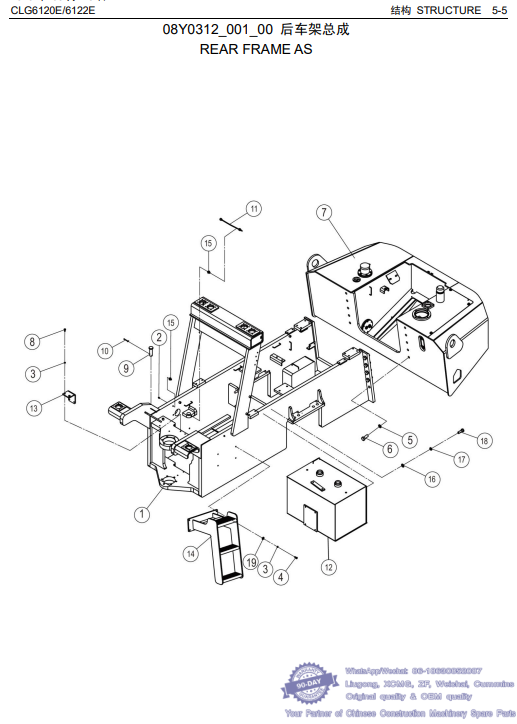

049 08Y0312_001_00 后车架总成 REAR FRAME AS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 30D2257 后车架 REAR FRAME 1
2 10B0014 油杯 GREASE FITTING 2 M10×1
3 06B0002 垫圈 WASHER 6 10
4 00B0012 螺栓 BOLT 4 M10×25-8.8-ZN.D
5 06B0052 垫圈 WASHER 10 24
6 00V0185 螺栓 BOLT 10 M24×60-8.8-ZN.D
7 21C0907 柴油箱 FUEL TANK C 1
8 00B0005 螺栓 BOLT 2 M10×20-8.8-ZN.D
9 60U0005 销 PIN 1
10 08V0127 开口销 COTTER PIN 1 5×60
11 09D1812 黄油管路 GREASE LINES 2
12 34C1241 配重 COUNTERWEIGHT 1
13 21U0157 安装板 MOUNTING PLATE 1
14 41D0308 扶梯 LADDER N 1 EC0000135978_6 替换后
15 00U0018 黄油管接头 CONNECTOR 4
16 06B0016 垫圈 WASHER 4 20-200HV-ZN.D
17 06B0019 垫圈 WASHER 4 20
18 00B0104 螺栓 BOLT 4 M20×60-8.8-ZN.D
19 06B0001 垫圈 WASHER N 4 10-140HV-ZN.D EC0000135978_5 替换后

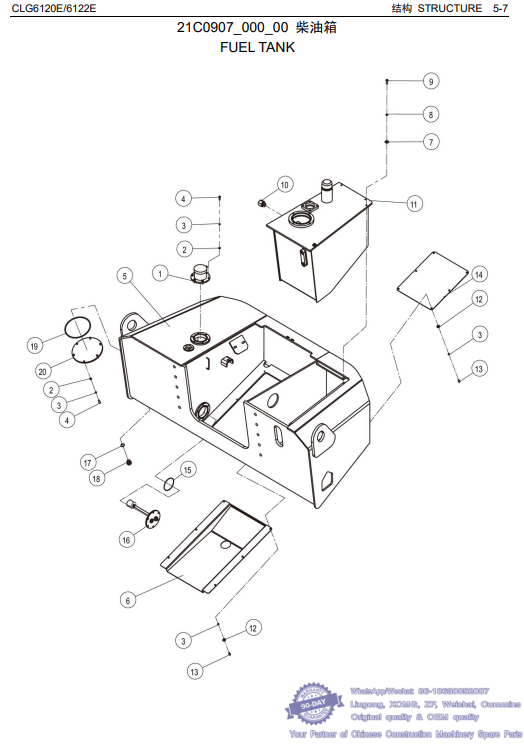

050 21C0907_000_00 柴油箱 FUEL TANK - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 36X0002 加油法兰盖 COVER 1
2 06B0005 垫圈 WASHER 13 8-200HV-ZN.D
3 06B0006 垫圈 WASHER 18 8
4 00B0085 螺栓 BOLT 13 M8×25-8.8-ZN.D
5 04D2375 柴油箱 FUEL TANK 1
6 36D1145 封盖 CAP 1
7 06B0030 垫圈 WASHER 3 10-200HV-ZN.D
8 06B0002 垫圈 WASHER 3 10
9 00B0019 螺栓 BOLT 3 M10×30-8.8-ZN.D
10 30W0058 过渡接头 CONNECTOR 1
11 21C0838 液压油箱 HYDRAULIC OIL TANK C 1
12 06B0086 垫圈 WASHER 6 8-200HV-ZN.D
13 00B0007 螺栓 BOLT 6 M8×16-8.8-ZN.D
14 90A1158 底板 BOTTOM PLATE 1
15 12V0441 O 形圈 O-RING 1 106×2.65
16 53C1114 回油过滤盖 COVER C N 1 EC0000135978_9 替换后
17 12V0471 O 形圈 O-RING I 1 23.47×2.95 EC0000132029_15 替换前
17 12B0493 O 形圈 O-RING I 1 23.47×2.95 EC0000132029_15 替换后
18 31W0001 油塞 OIL PLUG 1
19 12B0246 O 形圈 O-RING 1 200×5.3
20 04U0006 盖板 COVER 1
