40 操纵系统 Control System

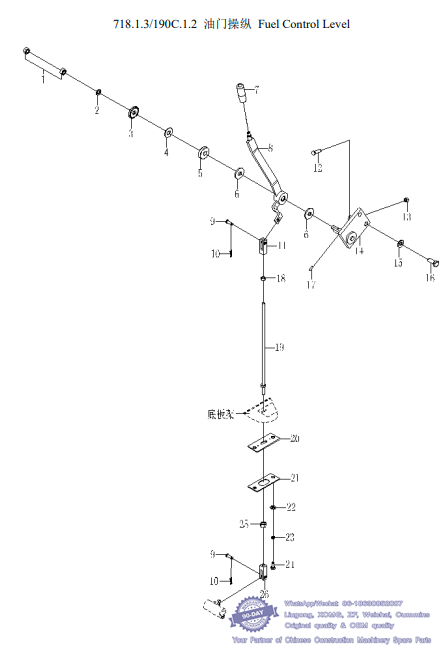

046 718.1.3/190C.1.2 油门操纵 Fuel Control Level -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G061700-00007 1 螺母 M12ZnD Nut 2 00005-
2 B-G008480-00002 1 垫圈 12ZnD Washer 1 00005-
3 Z-29C-010-00014 2 垫 190C.1.2-3 Disc 1 00005-
4 W-10-00001 1 蝶形弹簧 D=34,d=16.3,H=2.55 Spring 2 00005-
5 Z-29C-010-00017 1 套 190C.1.2-2 Disc 1 00005-
6 Z-29C-010-00057 1 垫 190C.1.2-4 Facing 2 00005-
7 Z-29C-010-00002 2 手柄 190C.1.2.4 Knob 1 00005-
8 Z-29C-010-00035 2 连杆 190C.1.2.5 Lever 1 00005-
9 B-G008820-00040 1 销轴 B8×22ZnD Pin 2 00005-
10 Z-29C-15A-00001 1 弹性开口销 190C.15A-17 Pin, Snap 2 00005-
11 Z-29C-010-00058 1 横夹 190C.1.2-11 Yoke 1 00005-
12 Z-29C-010-00038 1 螺栓 190C.1.2-10 Bolt 2 00005-
13 B-G061700-00036 1 螺母 M8ZnD Nut 2 00005-
14 Z-29C-010-00018 2 支架 190C.1.2.3 Bracket 1 00005-
15 B-Q020490-00003 1 垫圈 12 Washer 2 00005-
16 B-G057830-00028 1 螺栓 M12×20ZnD Bolt 2 00005-
17 B-G008790-00006 1 销 4×16 Pin, Spring 1 00005-
18 B-G061720-00017 1 螺母 M8ZnD Nut 1 00005-
19 Z-29C-010-00054 2 拉杆 190C.1.2.11 Rod 1 00005-
20 Z-29C-010-00007 2 盖 190C.1.2-5 Cover 1 00005-
21 Z-29C-010-00019 1 座 190C.1.2-6 Seat 1 00005-
22 B-Q020490-00023 1 垫圈 8 Washer 2 00005-
23 B-G000930-00017 1 垫圈 8 Washer 2 00005-
24 B-G057830-00139 1 螺栓 M8×20ZnD Bolt 2 00005-
25 B-G061700-00037 1 螺母 M8 左 ZnD Nut, L.H. Thread 1 00005-
26 Z-29C-15A-00002 1 横夹（左螺纹）190C.15A-8 Yoke, L.H. Thread 1 00005-

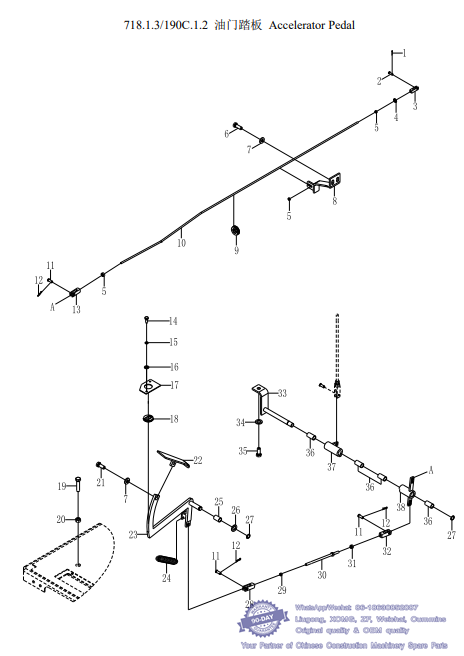

047 718.1.3/190C.1.2 油门踏板 Accelerator Pedal -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G000910-00019 1 销 2×18ZnD Pin 1 00005-
2 B-G008820-00034 1 销轴 B6×20ZnD Pin 1 00005-
3 Z-29C-010-00060 1 横夹 190C.1.2-12 Yoke 1 00005-
4 B-G008480-00009 1 垫圈 6ZnD Washer 1 00005-
5 B-G061700-00034 1 螺母 M6ZnD Nut 4 00005-
6 B-G057830-00037 1 螺栓 M12×35ZnD Bolt 2 00005-
7 B-Q020490-00003 1 垫圈 12 Washer 3 00005-
8 Z-29C-010-00004 2 油门软轴支架 190C.1.2.2 Support 1 00005-
9 B-Q020030-00002 1 出线圈 16 Grommet 1 00005-
10 Z-26H-010-00013 1 软轴 165H.1.2.1（Cummins） Cable 1 00005-
Z-29C-010-00025 1 软轴 190C.1.2.1（SC8D） Cable 1 00005-
11 B-G008820-00040 1 销轴 B8×22ZnD Pin 3 00005-
12 Z-29C-15A-00001 1 弹性开口销 190C.15A-17 Pin, Snap 3 00005-
13 Z-29C-010-00059 1 横夹 190C.1.2-7 Yoke 1 00005-
14 B-G057830-00139 1 螺栓 M8×20ZnD Bolt 2 00005-
15 B-G000930-00017 1 垫圈 8 Washer 2 00005-
16 B-G020490-00023 1 垫圈 8 Washer 2 00005-
17 Z-29C-010-00053 2 盖 190C.1.2-8 Cover 1 00005-
18 Z-29C-010-00040 1 垫圈 190C.1.2-9 Washer 1 00005-
19 B-G057830-00047 1 螺栓 M12×55ZnD Bolt 1 00005-
20 B-G061700-00007 1 螺母 M12ZnD Nut 1 00005-
21 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 1 00005-
22 Z-29C-010-00011 2 踏板 190C.1.2.7 Pedal 1 00005-
23 Z-29C-010-00030 2 连杆 190C.1.2.6 Lever 1 00005-
24 Z-29C-010-00006 1 弹簧 190C.1.2-1 Spring 1 00005-
25 W-12-00024 1 轴套|SF-1 1615 Bushing 2 00005-
26 B-G008480-00006 1 垫圈 16ZnD Washer 1 00005-
27 B-G00894A-00007 1 挡圈 16 Ring, Snap 2 00005-
28 Z-29C-15A-00002 1 横夹（左螺母）190C.15A-8 Yoke, L.H. Thread 1 00005-
29 B-G061700-00037 1 螺母 M8 左 ZnD Nut, L.H. Thread 1 00005-
30 Z-29C-010-00055 2 拉杆 190C.1.2.12 Rod 1 00005-
31 B-G061700-00036 1 螺母 M8ZnD Nut 1 00005-
32 Z-29C-010-00058 1 横夹 190C.1.2-11 Yoke 1 00005-
33 Z-29C-010-00041 2 连杆 190C.1.2.10 Shaft 1 00005-
34 B-Q020490-00003 1 垫圈 12 Washer 1 00005-
35 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 1 00005-
36 W-12-00025 1 轴套|SF-1 1620 Bushing 4 00005-
37 Z-29C-010-00056 2 连杆 190C.1.2.9 Lever 1 00005-
38 Z-29C-010-00033 2 连杆 190C.1.2.8 Lever 1 00005-

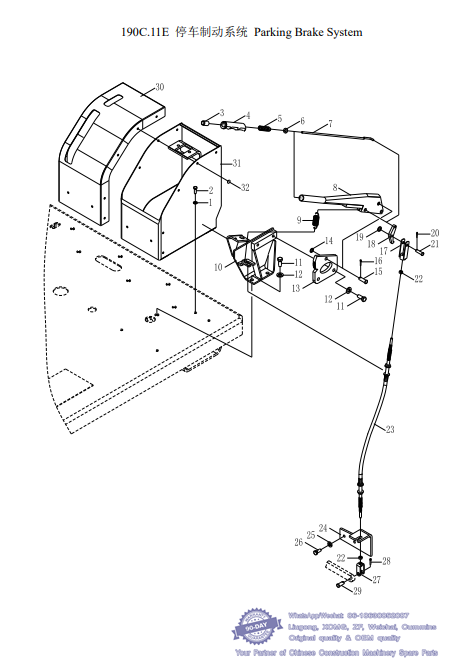

048 190C.11E 停车制动系统 Parking Brake System -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G00097B-00023 1 垫圈 8ZnD Washer 4 00005-
2 B-G057830-00143 1 螺栓 M8×25ZnD Bolt 4 00005-
3 Z-29C-11E-00011 1 按钮 190C.11E.3.2 Button 1 00005- N
4 Z-29C-11E-00010 1 橡皮套 190C.11E.3-2 Rubber tube 1 00005- N
5 Z-29C-11E-00009 1 弹簧 190C.11E.3-6 Spring 1 00005- N
6 Z-29C-11E-00008 1 垫圈 190C.11E.3-5 Washer 1 00005- N
7 Z-29C-11E-00007 1 接杆 190C.11E.3-1 Rod 1 00005- N
8 Z-29C-11E-00022 1 操纵杆 190C.11E.3.1 Lever 1 00005- N
9 Z-29C-11E-00013 1 弹簧 190C.11E-1 Spring 1 00005- N
10 Z-29C-110-00001 1 支架 190C.11.1 Bracket 1 00005- N
11 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 4 00005- N
12 B-Q020490-00003 1 垫圈 12 Washer 4 00005- N
13 Z-29C-11E-00002 1 棘轮 190C.11E.3-3 Bracket 1 00005- N
14 B-G008480-00001 1 垫圈 12 Washer 1 00005- N
15 B-G008820-00020 1 销轴 B12×35 Pin 1 00005- N
16 B-G000910-00027 1 销 3.2×20ZnD Pin Cotter 1 00005- N
17 Z-29C-11E-00004 1 横夹 190C.11E.3.3 Fork 1 00005- N
18 Z-29C-11E-00003 1 棘爪 190C.11E.3-4 Bracket 1 00005- N
19 B-G008480-00014 1 垫圈 10 Washer 1 00005- N
20 B-G000910-00025 1 销 3.2×16ZnD Pin Cotter 1 00005- N
21 B-G008820-00049 1 销轴 B10×35 Pin 1 00005- N
22 B-G061700-00036 1 螺母 M8ZnD Nut 2 00005- N
23 Z-29C-110-00007 1 软轴 190C.11.4 Soft shaft 1 00005-
24 Z-29C-110-00008 1 支架 190C.11.2 Bracket 1 00005-
25 B-Q020490-00011 1 垫圈 20 Washer 2 00005-
26 B-G057830-00094 1 螺栓 M20×40ZnD Bolt 2 00005-
27 Z-29C-110-00012 1 叉 190C.11.3 Fork 1 00005- N
28 B-G000910-00037 1 销 4×20ZnD Pin Cotter 1 00005-
29 B-G008820-00019 1 销轴 B12×28ZnD Pin 1 00005-
30 Z-29C-11E-00014 1 罩壳 190C.11E.2 Cover 1 00005-
31 Z-29C-11E-00015 1 支座 190C.11E.1 Support 1 00005-
32 Z-14E-16F-00002 1 塑料扣 Z40E.16F.6 Plastic buckle 12 00005-

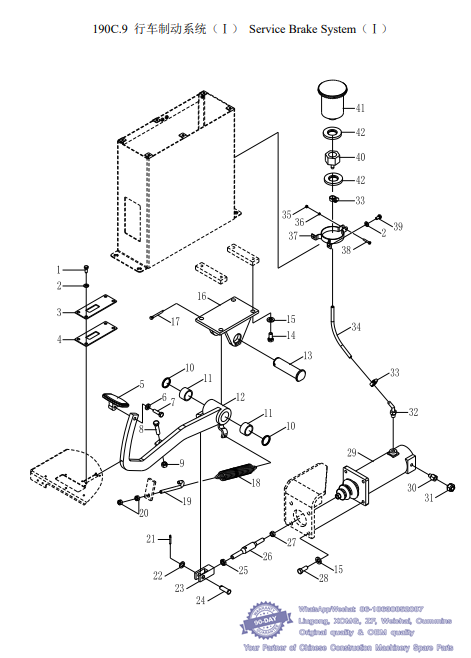

049 190C.9 行车制动系统（Ⅰ） Service Brake System（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057830-00139 1 螺栓 M8×20ZnD Bolt 4 00005-
2 B-Q020490-00023 1 垫圈 8 Washer 6 00005-
3 Z-29C-090-00066 1 盖 190C.9-15A Cover 1 00005-
4 Z-29C-090-00065 1 垫 190C.9-14A Washer 1 00005-
5 Z-29C-090-00036 1 踏板 190C.9-21 Pedal 1 00005-
6 B-Q020490-00001 1 垫圈 10 Washer 1 00005-
7 B-G057830-00012 1 螺栓 M10×35ZnD Bolt 1 00005-
8 B-G057830-00045 1 螺栓 M12×50ZnD Bolt 1 00005-
9 B-G061700-00007 1 螺母 M12ZnD Nut 1 00005-
10 Z-29C-090-00027 1 密封圈 190C.9.8 Seal 2 00005-
11 W-12-00047 1 轴套|SF-1 3525 Sleeve 2 00005-
12 Z-29C-090-00060 1 连杆 190C.9.6A Lever 1 00005-
13 Z-29C-090-00051 1 销轴 190C.9-11 Pin 1 00005-
14 B-G057830-00030 1 螺栓 M12×25ZnD Bolt 4 00005-
15 B-Q020490-00003 1 垫圈 12 Washer 8 00005-
16 Z-29C-090-00063 1 支架 190C.9.7A Bracket 1 00005-
17 B-G000910-00057 1 销 6.3×50ZnD Pin, Cotter 1 00005-
18 Z-29C-090-00037 1 弹簧 190C.9-23 Spring 1 00005-
19 Z-29C-090-00003 1 螺栓 190C.9-22 Bolt 1 00005-
20 B-G061700-00003 1 螺母 M10ZnD Nut 2 00005-
21 B-G000910-00041 1 销 4×28ZnD Pin, Cotter 1 00005-
22 B-G008480-00004 1 垫圈 14ZnD Washer 1 00005-
23 Z-29C-090-00009 1 座 190C.9-24 Fork 1 00005-
24 B-G008820-00022 1 销轴 B14×40ZnD Pin 1 00005-
25 B-G061730-00006 1 螺母 M14×1.5-LZnD Nut 1 00005-
26 Z-29C-090-00010 1 螺柱 190C.9-2 Bolt 1 00005-
27 Z-29C-090-00055 1 螺母 190C.9-3 Nut 1 00005-
28 Z-29C-090-00046 1 螺栓 190C.9-1 Bolt 4 00005-
29 W-18-00035 1 液压助推制动器|02-460-622 Roll booster 1 00005-
P-203-01-020 制动修理包 Brake repair kit 1
30 Z-29C-090-00042 1 接头 190C.9-8 Joint 1 00005-
31 W-11-00053 1 制动灯开关|08071-10000 Brake lamp 1 00005-
32 Z-29C-090-00038 1 接头 190C.9.5 Joint 1 00005-
33 B-J088700-00010 1 喉箍 d20 Clamp 1 00005-
34 Z-29C-090-00050 1 夹布输油胶管φ10×500 190C.9-9 Tube 1 00005-
35 B-G061700-00032 1 螺母 M5ZnD Nut 1 00005-
36 B-G000930-00014 1 垫圈 5 Washer 1 00005-
37 Z-29C-090-00023 1 支架 190C.9.3 Bracket 1 00005-
38 B-G008180-00023 1 螺钉 M5×30ZnD Screw 1 00005-
39 B-G057830-00135 1 螺栓 M8×12ZnD Bolt 2 00005-
40 Z-29C-090-00007 1 接头 190C.9.4 Joint 1 00005-
41 W-18-00036 1 贮液器总成|CL60 Reservoir assembly 1 00005-
42 Z-29C-090-00059 1 橡胶板 190C.9-25 Rubber plate 2 00005-

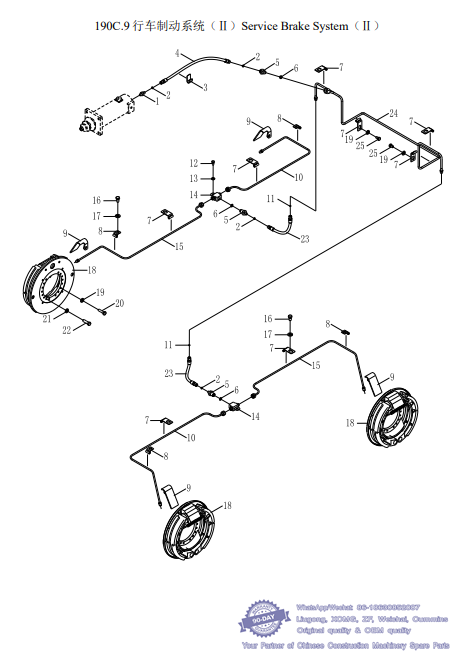

050 190C.9 行车制动系统（Ⅱ）Service Brake System（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-090-00040 1 接头 190C.9-6 Joint 1 00005-
2 Z-29C-090-00052 1 垫圈 190C.9-10 Washer 4 00005-
3 B-Q020050-00002 1 线夹 B14×35 Lamp 1 00005-
4 B-Q020750-00078 1 胶管接头 4I-1000 Joint 1 00005-
5 Z-29C-090-00026 1 接头 190C.9-7 Joint 3 00005-
6 Z-29C-090-00012 1 垫 190C.9-20 Washer 3 00005-
7 Z-29C-090-00054 1 夹 190C.9-16 Clamp 4 00005-
8 Z-29C-090-00018 1 夹 190C.9-13 Clamp 8 00005-
9 Z-29C-090-00041 1 支架 190C.9-12 Support 4 00005-
10 Z-29C-090-00056 1 油管 190C.9.12 Oil pipe 2 00005-00114
Z-29C-09A-00001 1 油管 190C.9A.1 Oil pipe 2 00115-
11 B-Q020710-00098 1 O 形圈 8×1.9 O-ring 2 00005-
12 B-G057830-00137 1 螺栓 M8×16ZnD Bolt 2 00005-
13 B-Q020490-00023 1 垫圈 8 Washer 2 00005-
14 Z-29C-090-00052 1 接头 190C.9.10 Joint 2 00005-00114
Z-29C-09A-00005 1 接头 190C.9A.3 Joint 2 00115-
15 Z-29C-090-00015 1 油管 190C.9.9 Oil pipe 2 00005-00114
Z-29C-09A-00003 1 油管 190C.9A.2 Oil pipe 2 00115-
16 B-G057830-00028 1 螺栓 M12×20ZnD Bolt 10 00005-
17 B-Q020490-00003 1 垫圈 12 Washer 10 00005-
18 Z-29C-090-00022 1 制动器总成 190C.9.13 Brake assembly 4 00005-
19 B-Q020490-00001 1 垫圈 10 Washer 42 00005-
20 Z-29C-090-00043 1 螺栓 190C.9-19 Bolt 40 00005-
21 Z-29C-090-00032 1 垫圈 190C.9-18 Washer 24 00005-
22 Z-29C-090-00031 1 螺栓 190C.9-17 Bolt 24 00005-
23 B-Q020750-00079 1 胶管接头 4I-280 Joint 2 00005-
24 Z-29C-090-00058 1 管 190C.9.1 Pipe 1 00005-
25 B-G057830-00001 1 螺栓 M10×16ZnD Bolt 2 00005-
