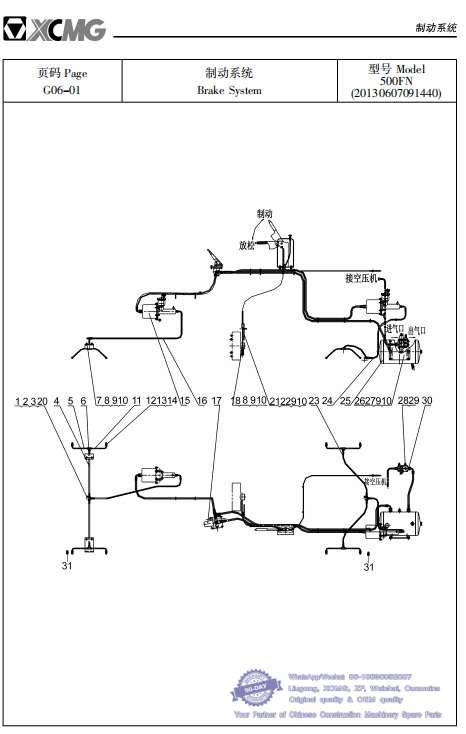

6. 制动系统Brake System
046 制动系统 型号 500FN (20130607091440)
Brake System Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 252900347 三通接头 Joint 2
2 805000018 螺栓 M8伊20 Bolt 2 GB/T5783-2000
3 805300010 垫圈 8 Washer 2 GB/T 93-1987
4 251800719 前桥油管 Pipe 2
5 251800280 制动钳油管 I Pipe 4
6 251800279 接头体 Joint 4
7 251805885 护板 Plate 2
8 805000043 螺栓 M10伊30 Bolt 12 GB/T5783-2000
9 805300014 垫圈 10 Washer 14 GB/T93-1987
10 805300017 垫圈 10 Washer 14 GB/T97.1-2002
11 251800281 制动钳油管 II Pipe 4
12 251800287 接头 Joint 8
13 805301418 垫圈 12 Washer 8 Q/SC1294-2000
14 803164132 O 形圈 6伊1.8 O-Ring 26 GB/T3452.1-1992
15 251805748 加力泵组 Energizing Cylinder 1
16 251805786 前加力缸油管 Oil Pipe 1
17 251805787 制动控制器 Brake Governor 1
18 251805788 手制动控制器 Handle Brake Governor 1 配上柴
251806170 手制动控制器 Handle Brake Governor 1 配潍柴
20 805300069 垫圈 8 Washer 2 GB/T 97.1-2002
21 250200236 固定支座 Bracket 1
22 805000029 螺栓 M10伊40 Bolt 2
23 251804906 后桥刹车软管 Hose 2
24 252900335 后桥制动油管 Oil Pipe 1
25 251806928 储气缸 Air Reservoir 1
26 251805789 储气缸固定板 Plate 1
27 805200048 螺母 M10 Bolt 6 GB/T6170-2000
28 803004037 多功能卸荷阀 Multifunction Valve 1
29 805300117 垫圈 8 Washer 2 GB/T96.1-2002
30 803164613 接头 Joint 1
31 803166218 测压接头 Pressure Measure Joint 1

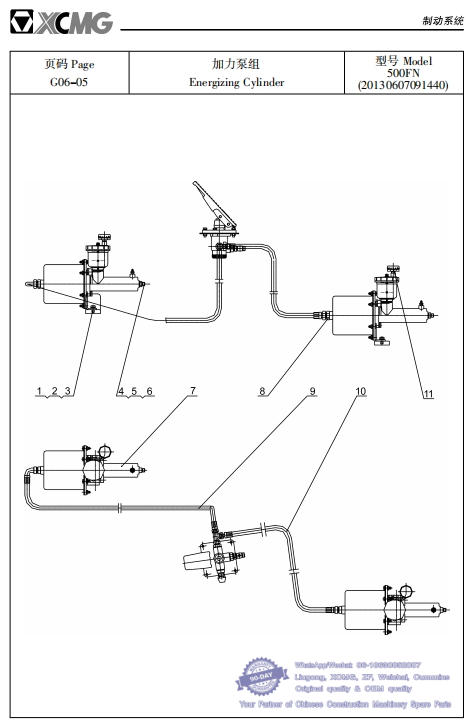

047 加力泵组 型号 500FN (20130607091440)
Energizing Cylinder Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 805000714 螺栓 M10伊20 Bolt 4
2 805300014 垫圈 10 Washer 4 GB/T93-1987
3 805300017 垫圈 10 Washer 4 GB/T97.1-2002
4 252900348 接头 Joint 2
5 805301410 垫圈 14 Washer 2 Q/SC1294-2000
6 803164132 O 形圈 6伊1.8 O-Ring 2 GB/T3452.1-1992
7 800901159 空气加力泵 Boosting Pump 1
8 803164613 接头 Joint 2
9 251805343 前加力缸气管 Pipe 1
10 251805721 后加力缸气管 Pipe 1
11 251702777 呼吸器组件 Respirator Assembly 1

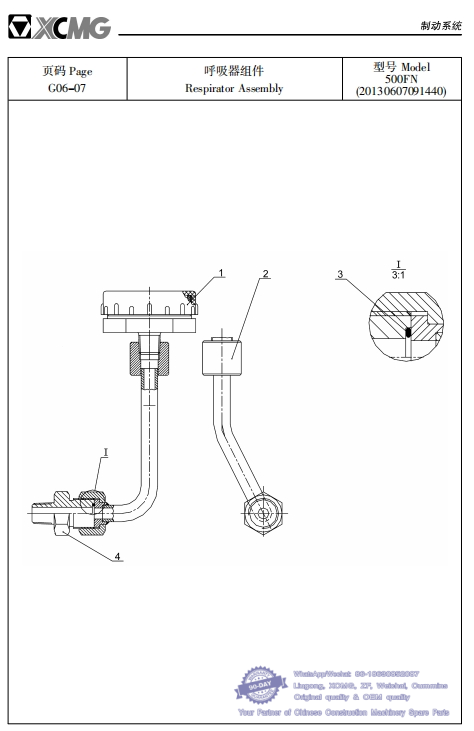

048 呼吸器组件 型号 500FN (20130607091440)
Respirator Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 251702785 呼吸器总成 Respirator Assembly 1 XG-1102002
2 251702778 过渡管 Transition Pipe 1
3 803164156 O 型圈 10.6伊1.8 o-Ring 1 GB/T3452.1-2005
4 251702783 接头 Joint 1

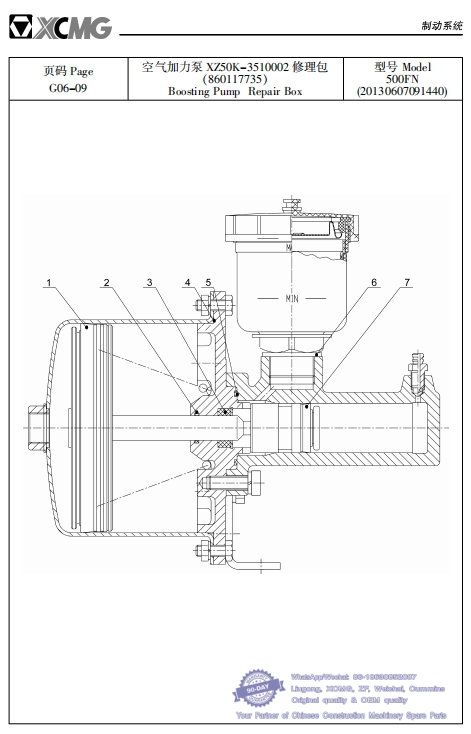

049 空气加力泵 XZ50K-3510002 修理包860117735 型号 500FN (20130607091440)
Boosting Pump Repair Box Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 活塞皮圈 Seal Washer 1 SL409-3510023
2 O 形密封圈 O-Ring 1 GB3452.1
3 中心密封圈 O-Ring 1 ZL20A-3510031
4 O 形密封圈 O-Ring 1 SL409-3510033
5 O 形密封圈 O-Ring 1 ZL20A-3510034
6 矩形圈 Seal Washer 1 XZ60B-3510025
7 液压皮圈 Seal Washer 1 SL409-3510052

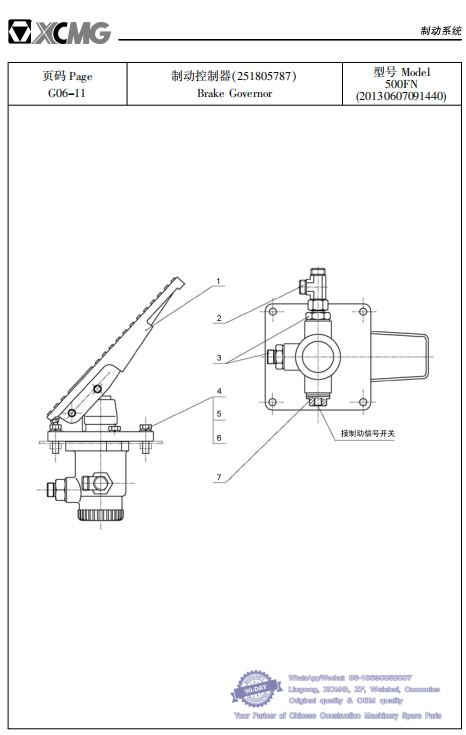

050 制动控制器渊251805787 型号500FN (20130607091440)
Brake Governor Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 800901158 气制动阀总成 Brake Valve 1
2 803164634 三通接头 Adapter 1
3 803164613 接头 Joint 2
4 805300117 垫圈 8 Washer 4 GB/T96.1-2002
5 805000089 螺栓 M8伊35 Bolt 4
6 805300010 垫圈 8 Washer 4 GB/T 93-1987
7 252904201 过渡接头 Joint 1

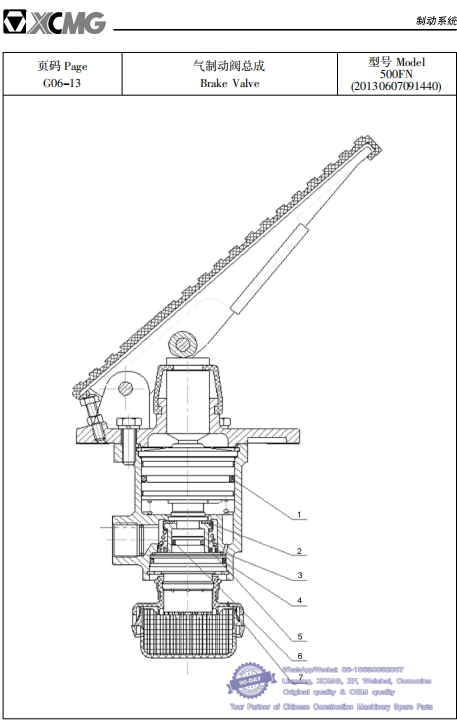

051 气制动阀总成 型号 500FN (20130607091440)
Brake Valve Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 O 形密封圈 O-Ring 1 HFC6853-3514064
2 阀门总成 Valve 1 SLZD-3514060
3 O 形密封圈 O-Ring 1 HFC6853-3514102
4 O 形密封圈 O-Ring 1 HFC6853-3514122
5 O 形密封圈 O-Ring 1 HFC6853-3514101
6 O 形密封圈 O-Ring 1 HFC6853-3514121A
7 消音器 Muffle 1 SLC-1201001
