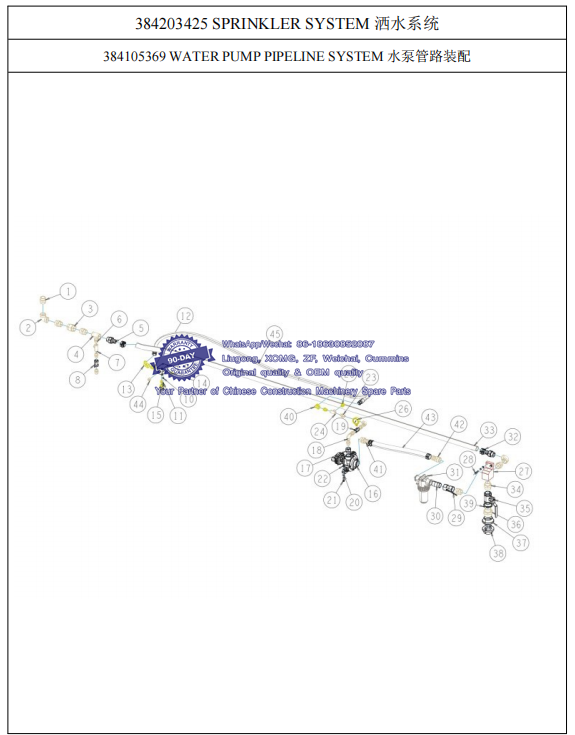

048 384203425 SPRINKLER SYSTEM 洒水系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384105369 WATER PUMP PIPELINE SYSTEM 水泵管路装配
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
23 380901283 异径内接头 N8-3/4×1/2-Zn-B REDUCING INNER JOINTS N8-3/4×1/2-ZN-B 1 GB/T3287-2011
24 803164042 三通 B1-1/2-Zn-B THREE DIRECT LINKS B1-1/2-ZN-B 1 GB/T3287-2011
25 803191584 接头 CONNECTOR 2
26 803202757 补油压力表 PRESSURE GAUGE 1
27 384105366 三通阀块 MULTI-PASSAGE BLOCK 1
28 805046892 螺栓 M10×45(达克罗) BOLT M10×45 2 GB/T5783-2000
29 800752711 球阀 HIGH PRESSURE BALL VALVE 1 Whatsapp: 86-18630852087
30 384105367 双头螺纹管 SCREWED PIPE 1
31 800788487 水滤器 WATER FILTER 1
32 801905596 喉箍 d50 HOOP D50 8 JB/T8870-1999
33 800788689 输 水 钢 丝 增 强 软 管Φ39×5-4000(1Mpa)HOSE Φ39×5-4000(1MPA) 1
34 800752742 异径内接头 N8-2×1_1/2-Zn-B REDUCING INNER JOINTS N8-2×1_1/2-ZN-B 1 GB/T3287-2011
35 800788209 球阀 HIGH PRESSURE BALL VALVE 1
36 800788269 异径内接头 N8-2_1/2×2 REDUCING INNER JOINTS N8-2_1/2×2 1 GB/T3287-2011
37 800788267 螺纹接口 KN65 CONNECTOR KN65 1 GB12514.2-2006
38 800788266 闷盖 KM65(带链) COVERS KM65 1 GB12514.2-2006 Whatsapp: 86-18630852087
39 801905597 喉箍 d80 HOOP D80 1 JB/T8870-1999
40 803100741 接头 CONNECTOR 1
41 384203771 水泵接头 PUMP TIE-IN 1 Whatsapp: 86-18630852087
42 384203770 水滤接头 WATER FILTER CONNECTOR 1
43 800788624 输 水 钢 丝 增 强 软 管φ39×5-630(1MPa) PIPE φ39×5-630 1
44 800752727 管堵 T8-3/4-Zn-C BLANK COVER T8-3/4-ZN-C 1 GB/T3287-2011

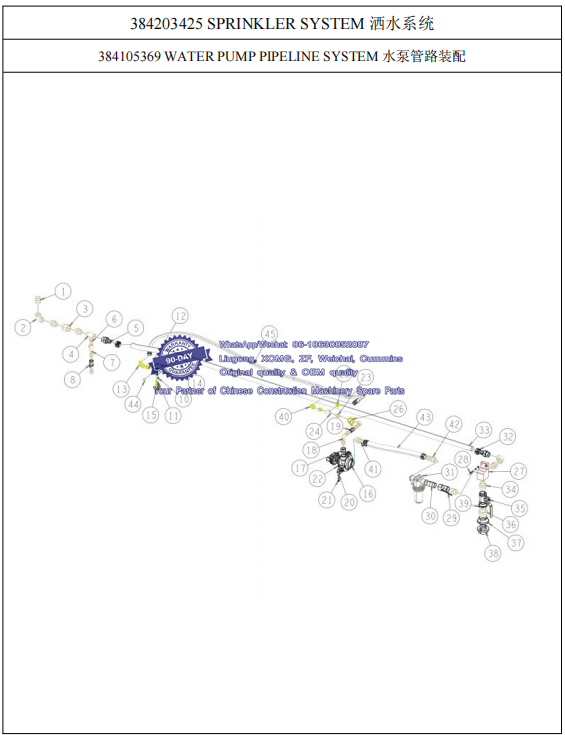

049 384203425 SPRINKLER SYSTEM 洒水系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384105369 WATER PUMP PIPELINE SYSTEM 水泵管路装配
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
45 46 803407489 软管总成 RUBBER HOSE 1 Whatsapp: 86-18630852087

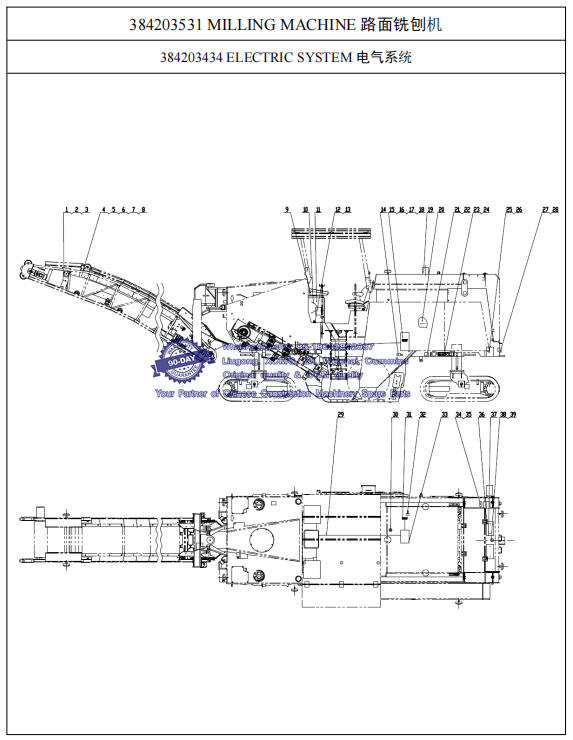

050 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203434 ELECTRIC SYSTEM 电气系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 803544093 插 装 式 工 作 灯 ( 德 国HELLA) LAMP 7
2 803506605 灯支架 LIGHT BRACKET 9
3 803746645 灯座防水套 WATERPROOF JACKET 9
4 803544288 喇叭 TRUMPET 2 Whatsapp: 86-18630852087
5 803678388 防水插头 INSERT 2
6 805046507 螺栓 M8×20(达克罗) BOLT M8×20 4 GB/T5783-2000
7 805338276 垫圈 8(达克罗) WASHER 8 16 GB/T97.1-2002
8 805338259 垫圈 8(达克罗) WASHER 8 16 GB/T93-1987
9 384203458 操纵台 CONSOLE 1
10 384203460 控制器线束 CONTROLLER WIRING 1
11 384203439 仪表箱装配二 INSTRUMENT BOX FABRICATION 1
12 384203466 找平系统 LEVELLING SYSTEM 1 Whatsapp: 86-18630852087
13 803681879 找平系统(不含横坡传感器)LEVELLING SYSTEM 1
14 803611812 行程开关 LIMITATIVE SWITCH 1
15 803686907 电磁阀插头 SOLENOID VALVE PLUG 10
16 803683648 三芯插座 3 CORE SOCKET 10
17 803685047 插座端子(宏明） SOCKET 20 Whatsapp: 86-18630852087
18 803680711 防水圈 CIRCLE OF WATERPROFF 20
19 803506601 警报灯 WARNING LAMP 2
20 384203461 柴油机电气安装 DIESEL ELECTRICAL ASSEMBLY 1
21 803542700 小方灯SMALL QUADRATE LAMP 3
22 803605035 灯泡 BULB 3

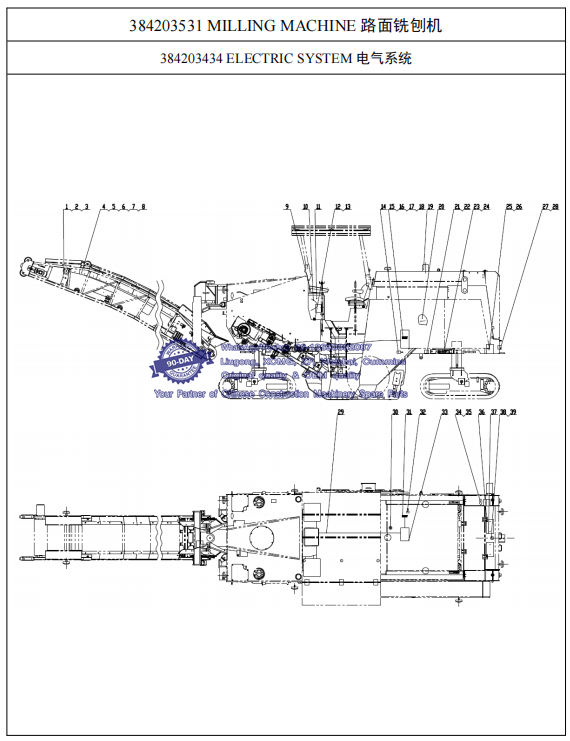

051 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203434 ELECTRIC SYSTEM 电气系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
23 384203468 接线盒装配 LINKING BOX
ASSEMBLY 1
24 805140011 螺钉 M4×16(达克罗) SCREW M4×16 32 GB/T818-2000
25 803506781 电瓶(VARTA) BATTERY 2
26 805046477 螺母 M8(达克罗) NUT M8 12 GB/T6170-2000
27 803504584 倒车报警器 REVERSING BEEPER 1
28 805046509 螺 栓 M8×25 10.9( 达 克罗) Whatsapp: 86-18630852087
BOLT M8×25 10.9 8 GB/T5783-2000
29 384203437 机身线束 FRAME HARNESS 1
30 803504647 油位传感器 OIL LEVEL SENSOR 1
31 803683821 防 水 电 磁 阀 插 头 （ 36只）WATERPROOF SOLENOID VALVE PLUG 1
32 803548326 水温传感器TEMPERATURRE SENSOR 1 Whatsapp: 86-18630852087
33 384203442 后接线箱装配 LINKING BOX ASSEMBLY 1
34 803741505 细钢丝锁定器 STEEL CABLE LOCK 2
35 803682682 传感器接头 SENSOR CONNECTOR 1 Whatsapp: 86-18630852087
36 384203467 电瓶线与电源线 BATTERY HARNESS 1
37 384201538 橡胶板 400X350X3 BOARD 400X350X3 2
38 803678405 继电器 RELAY 1
39 805140015 螺钉 M5×16(达克罗) SCREW M5×16 2 GB/T818-2000
052 384203434 ELECTRIC SYSTEM 电气系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203458 CONSOLE 操纵台
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384203436 附箱一装配 ATTACH-BOXⅠ ASSEMBLY 1
2 384203456 附箱二加工ATTACHMENT BOX FABRICATION 1
3 384203432 附箱二面板装配 ATTACHMENT BOX FABRICATION 1
4 805100341 螺钉 M6×10 SCREW M6×10 4 GB/T65-2000
5 384203445 附箱三装配 ATTACHMENT BOX FABRICATION 1 Whatsapp: 86-18630852087
6 803684751 锁 LOCK 4
7 805239085 螺母 M6 NUT M6 8 GB/T6170-2000
8 805338258 垫圈 6(达克罗) WASHER 8 GB/T93-1987
9 805338275 垫圈 6(达克罗) WASHER 8 GB/T97.1-2002
10 803744206 铣刨机智能数据终端(数据型)GPS 1 Whatsapp: 86-18630852087
11 384203454 橡胶板 BOARD 1
12 800105980 控制器 CONTROLLER 2
14 803743765 铰链 HINGE 4
14 384203457 橡胶板 BOARD 1

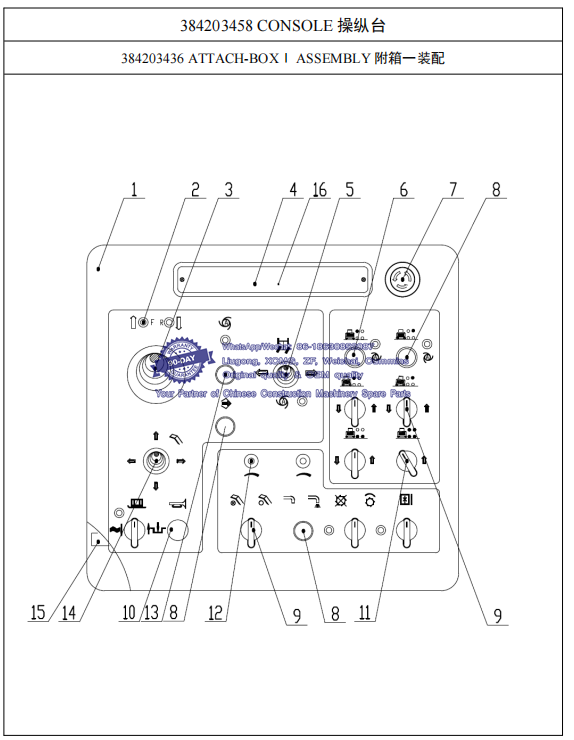

053 384203458 CONSOLE 操纵台-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203436 ATTACH-BOXⅠ ASSEMBLY 附箱一装配
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384203447 附箱一加工ATTACHMENT BOX FABRICATION 1
2 803538228 绿色 LED 灯 GREEN LED LIGHT 9
3 803686643 双轴手柄 HANDLE 1
4 803506607 牌照灯 NAME-PLATE LIGHT 1
5 803676209 操纵杆 OPERATING LEVER 1 Whatsapp: 86-18630852087
6 803682607 选择开关 SELECTOR SWITCH 1
7 803682601 急停开关EMERGENCY STOP SWITCH 1
8 803684797 按钮 BUTTON 4
9 803682603 选择开关 SELECTOR SWITCH 6
10 803682604 喇叭开关 SWITCH 1
11 803682606 选择开关 SELECTOR SWITCH 1 Whatsapp: 86-18630852087
12 803681409 电位器 POTENTIOMETER 2
13 803687603 开关 SWITCH 1
14 803676210 操纵杆 OPERATING LEVER 1
15 384203464 附箱一布线 ATTACH-BOXⅠ HARNESS 1
16 803506606 灯泡 BULB 2

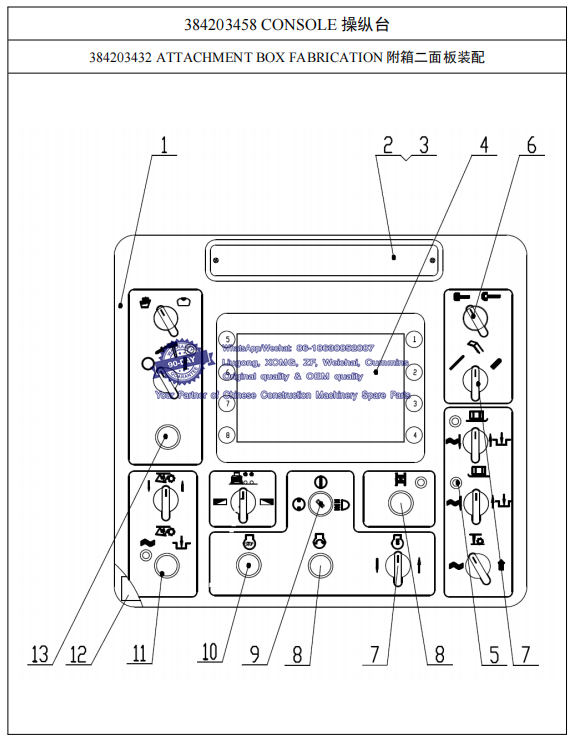

054 384203458 CONSOLE 操纵台-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203432 ATTACHMENT BOX FABRICATION 附箱二面板装配
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384203433 面板加工 PANEL 1
2 803506607 牌照灯 NAME-PLATE LIGHT 1
3 803506606 灯泡 BULB 2
4 803545538 彩色显示器 DISPLAY 1 Whatsapp: 86-18630852087
5 803538228 绿色 LED 灯 GREEN LED LIGHT 5
6 803682606 选择开关 SELECTOR SWITCH 4
7 803682603 选择开关 SELECTOR SWITCH 3
8 803684797 按钮 BUTTON 1 Whatsapp: 86-18630852087
9 803682609 钥匙开关 KEY SWITCH 1
10 803686621 熄火按钮 CUTOFF KEY 1
11 803686620 旋转开关 ROTARY SWITCH 1
12 384203438 面板线束 PANEL HARNESS 1
13 803544108 指示灯 INDICATOR LAMP 1

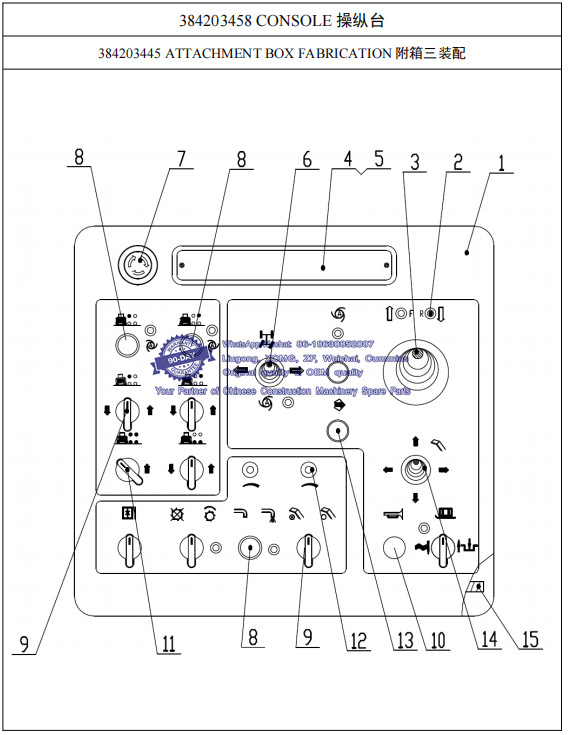

055 384203458 CONSOLE 操纵台-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203445 ATTACHMENT BOX FABRICATION 附箱三装配
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384203451 附箱三加工ATTACHMENT BOX FABRICATION 1
2 803538228 绿色 LED 灯 GREEN LED LIGHT 9
3 803686643 双轴手柄 HANDLE 1 Whatsapp: 86-18630852087
4 803506607 牌照灯 NAME-PLATE LIGHT 1
5 803506606 灯泡 BULB 2
6 803676209 操纵杆 OPERATING LEVER 1
7 803682601 急停开关 EMERGENCY STOP SWITCH 1
8 803684797 按钮 BUTTON 2
9 803682603 选择开关 SELECTOR SWITCH 6
10 803682604 喇叭开关 SWITCH 1 Whatsapp: 86-18630852087
11 803682606 选择开关 SELECTOR SWITCH 1
12 803681409 电位器 POTENTIOMETER 2
13 803683382 启动按钮 STARTING KNOB 1
14 803676210 操纵杆 OPERATING LEVER 1
15 384203462 附箱三布线 ATTACH-BOXⅢ HARNESS 1

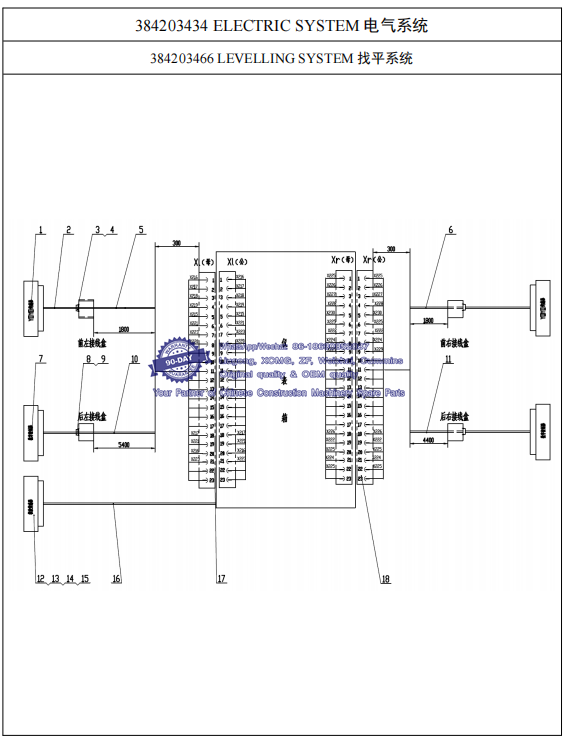

056 384203434 ELECTRIC SYSTEM 电气系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203466 LEVELLING SYSTEM 找平系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 803502954 YOYO 传感器 YOYO SENSOR 2
2 803646211 螺旋电缆 SPIRAL CABLE 3 Whatsapp: 86-18630852087
3 803604394 7 芯卡口插座 7-PIN PLUG 2
4 803604397 7 芯卡口式防尘盖 7-PIN PLUG COVER 2
5 805141089 螺钉 M3×10(达克罗) SCREW M3×10 1 GB/T67-2008
6 805338886 垫圈 3(达克罗) WASHER 3 1 GB/T97.1-2002
7 384202758 线束(左侧拉绳） WIRES 1 Whatsapp: 86-18630852087
8 384202759 线束（右侧拉绳） WIRES 1
9 803705513 Moba-matic 数字控制器 MOBA-MATIC CONTROLLER 1
10 803604352 圆插座 CIRCLE OUTLET 4
11 803604104 防尘盖 COVER 4 Whatsapp: 86-18630852087
12 384202760 线束（左侧控左） WIRES 1
13 384202761 线束（右侧控右） WIRES 1
14 803611021 23 芯孔形插座 23-PIN SOCKET 1
15 803611022 23 芯针形插头 23-PIN PLUG 1
