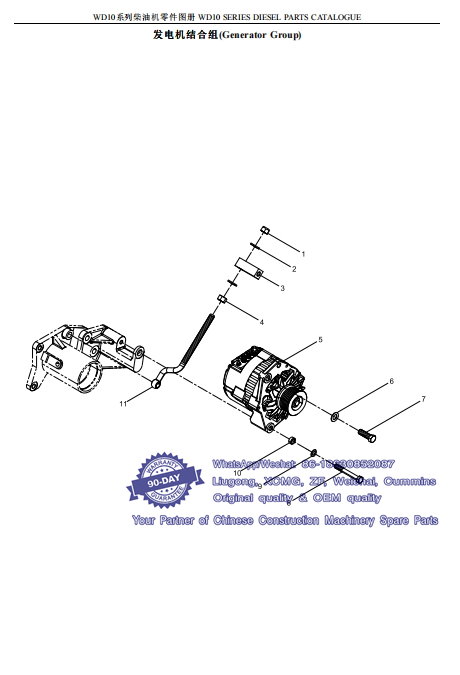

051 发电机结合组(Generator Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003888453 1 2型全金属六角锁紧螺母 Prevailing Torque Type All-metal Hexagon Nut,
2 90003930282 2 小垫圈 Small washer
3 612600090663 1 拉紧块 Tightening block
4 90003871319 1 1型六角螺母 Hexagon nut (I)
5 612600090206D 1 1.5kW交流发电机(多楔带) A.C. alternator(ribbed)
6 90003932016 1 波形弹性垫圈 Wave spiral washer
7 615P00090003 1 六角头螺栓 Hexagon bolt
8 90011260010 1 六角头螺栓 Hexagon bolt
9 90003932025 1 鞍形弹性垫圈 Curved Spring Washer
10 612600090292 1 压紧块 Clamp block
11 612600090681 1 拉紧螺栓 Tightening bolt

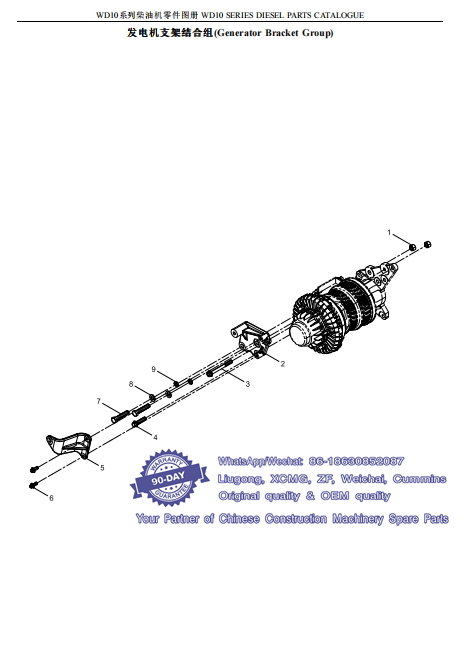

052 发电机支架结合组(Generator Bracket Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90012210004 2 1型六角螺母 Hexagon nut (I)
2 612600090680 1 发电机支架 Alternator bracket
3 612600061713 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
4 90011430036 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
5 612600090442 1 固定板 Fixed plate
6 90011430016 2 六角法兰承面带齿螺栓 Toothed bolt
7 90003802655 2 六角头螺栓 Hexagon bolt
8 90014040009 2 平垫圈 Flat washer
9 90003931142 2 弹簧垫圈 Spring washer

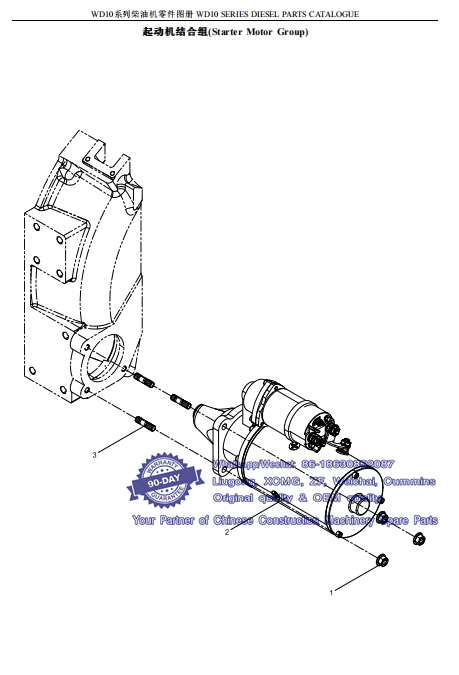

053 起动机结合组(Starter Motor Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600013602 3 六角法兰面螺母 Hexagon Flange Nut
2 612600090340 1 起动机 Starter
3 90003813527 3 双头螺柱 Stud

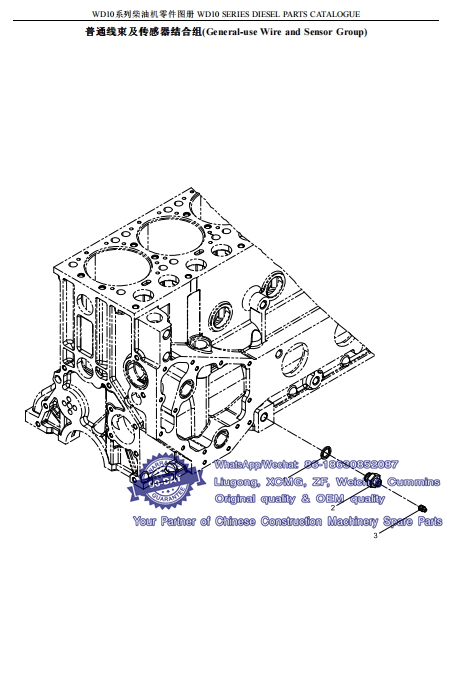

054 普通线束及传感器结合组(General-use Wire and Sensor Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600080802 1 密封垫圈 Seal washer
2 612600090013 1 压力传感器接头 Oil pressure sensor joint
3 612600090014 1 螺堵 Plug

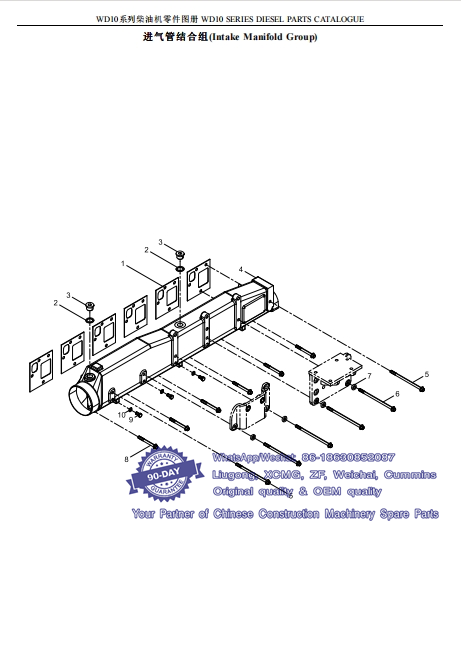

055 进气管结合组(Intake Manifold Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61500110024 6 进气管垫片 Air inlet pipe gasket
2 90014400010 2 密封垫圈 Seal washer
3 90003960005 2 六角头螺塞 Hexagon plug
4 612600112329 1 进气管总成 Air inlet pipe assembly
5 612600114467 2 六角法兰面螺栓 Hexagon Flange Bolt
6 612600114468 4 六角法兰面螺栓 Hexagon Flange Bolt
7 609E110036 4 调整垫圈 Adjusting washer
8 612600114858 6 六角法兰面螺栓 Hexagon Flange Bolt
9 90003802401 3 六角头螺栓 Hexagon bolt
10 90003932023 3 波形弹性垫圈 Wave spiral washer

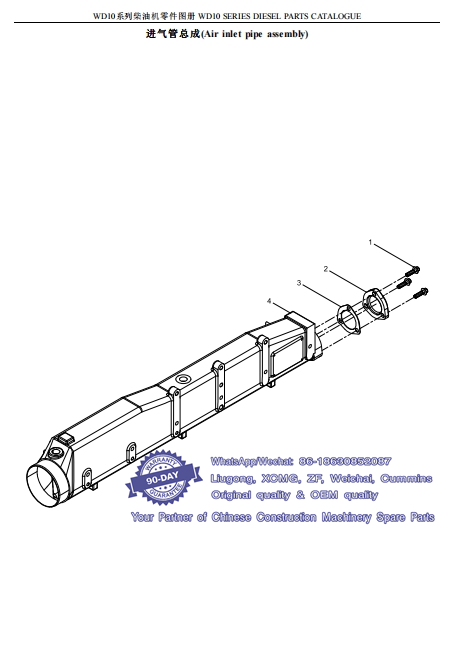

056 进气管总成(Air inlet pipe assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90011430018 3 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
2 612600110455 1 盖板 Cover shield
3 612600110456 1 垫片 Gasket
4 612600112242 1 进气管 Intake manifold

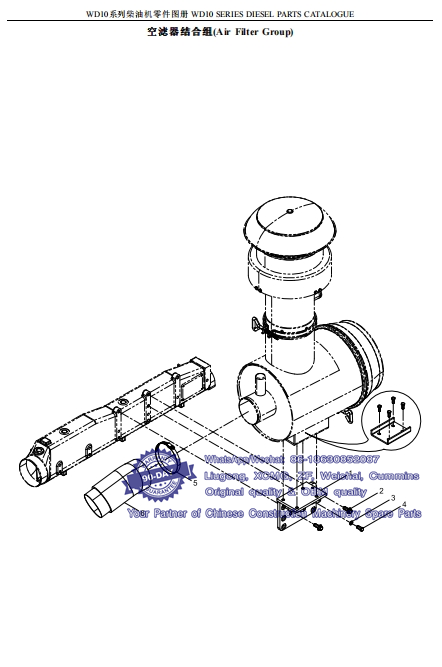

057 空滤器结合组(Air Filter Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600113357 1 空气滤清器支架 Air filter bracket
2 90011430008 2 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
3 612600080246 1 密封垫圈 Seal washer
4 615G60110001 1 六角头螺栓 Hexagon bolt
5 90003989315 1 软管卡箍 Hose clip
6 612600111826 1 气路连接胶管 Air Connecting Rubber Pip

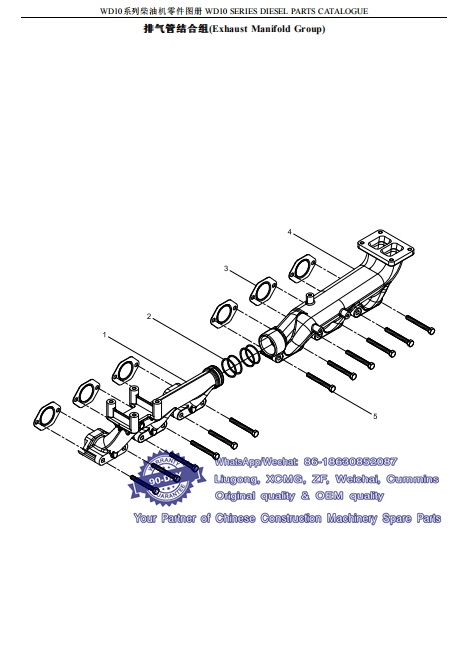

058 排气管结合组(Exhaust Manifold Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600110531 1 前排气歧管 Front exhaust manifold
2 61260110162 4 排气管密封环 Seal washer of exhaust pipe
3 61560110242 6 排气管垫片 Exhaust pipe gasket
4 612600110178 1 后排气歧管 Rear exhaust manifold
5 612600116160 12 排气管螺栓 Exhaust pipe bolt

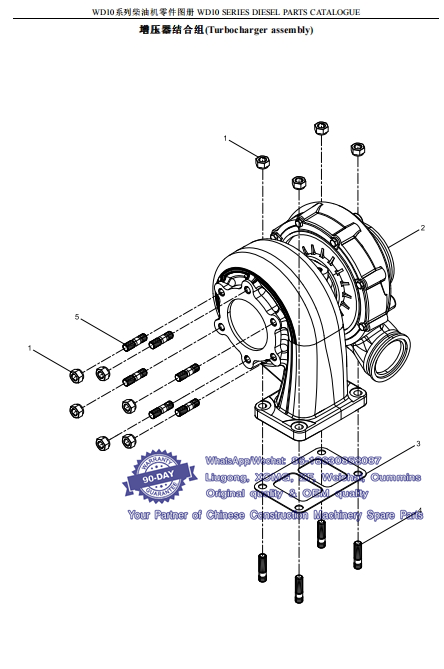

059 增压器结合组(Turbocharger assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
Pos. Teile.Number Amount Denomination Designation
1 90003888470 10 2型全金属六角锁紧螺母 Prevailing Torque Type All-metal Hexagon Nut,
2 612601111005 1 增压器 Turbocharger
3 61460110056 1 增压器垫片 Turbocharger washer
4 612600110282 6 双头螺柱 Stud
5 81560110187 4 双头螺柱 Stud

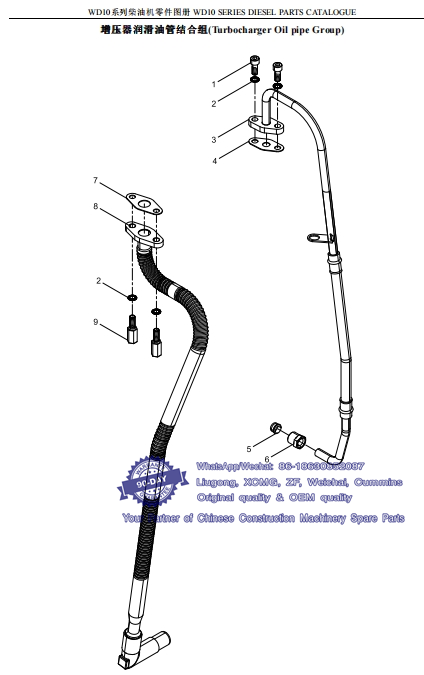

060 增压器润滑油管结合组(Turbocharger Oil pipe Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003862427 2 内六角圆柱头螺钉 Inner hexagon screw
2 188250083 4 自锁垫圈 Washer
3 612600113242 1 增压器进油管 Oil inlet pipe for turbocharger
4 612600114275 1 进油管垫片 Fuel inlet pipe gasket
5 90003559563 1 卡套 Cutting sleeve
6 90003559513 1 管接头螺母 Pipe coupling nut
7 61260110048 1 回油管法兰垫片 Fuel return pipe flange washer
8 612600114052 1 增压器回油管总成 Oil return pipe assembly
9 61460070014 2 回油管螺栓 Bolt for oil return pipe
