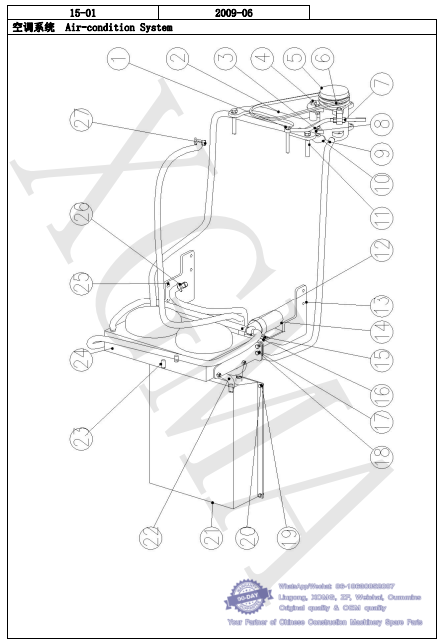

051 空调系统 Air-condition System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名称 数量 规格
No Part No Name Qty Spec
1 01B0972 螺栓 Bolt 1 GB5782_M12X110 whatsapp 86-18630852087
2 00D0870 压缩机支架 Seat 1
3 06B0020 垫圈 Washer 3 GB93-16
4 01B0089 螺栓 Bolt 1 GB5782_M16X130
5 46C0481 压缩机组件 Compressor assembly 1
6 56C0348 压缩机皮带 Strap 1 17-440
7 03B0014 螺母 Nut 2 GB6170-M14
8 03B0034 螺母 Nut 1 GB6170-M16
9 30A0139 蒸发器至压缩机胶管 Tube 1
10 30A0136 压缩机至冷凝器胶管 Tube 1
11 01B0911 螺栓 Bolt 2 GB5782_M16X100
12 30A0137 冷凝器至储液器胶管 Tube 1
13 00D0871 冷凝器左支板 Seat 1
14 46C0485 干燥瓶总成 Airer assembly 1 whatsapp 86-18630852087
15 06B0339 垫圈 Washer 2
16 00B0076 螺栓 Bolt 2 GB5783-M6X12
17 06B0003 垫圈 Washer 4 GB93-10
18 00B0029 螺栓 Bolt 4 GB5783-M10X20
19 06B0009 垫圈 Washer 4 GB93-8
20 00B0017 螺栓 Bolt 4 GB5783-M8X20
21 46C0484 蒸发器总成 evaporator assembly 1
22 30A0138 储液器至蒸发器胶管 Tube 1
23 30A0140 蒸发器进水胶管 Tube 1
24 46C0482 冷凝器组件 Condensation organ subassembly 1
25 00D0872 冷凝器右支座 Seat 1
26 30A0141 蒸发器出水胶管 Tube 1
27 56C0293 水阀 Penstock 2 whatsapp 86-18630852087
052 多功能液压系统 Hydraulic System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数量
No. Part No. Name Qty
1 21C0189 油箱总成 Oil tank 1 whatsapp 86-18630852087
2 00C0327 先导操纵系统 Valve steer system 1
3 00C0324 油箱回路 Oil tank loop 1
4 00C0329 多路阀回路 Valva loop 1 whatsapp 86-18630852087

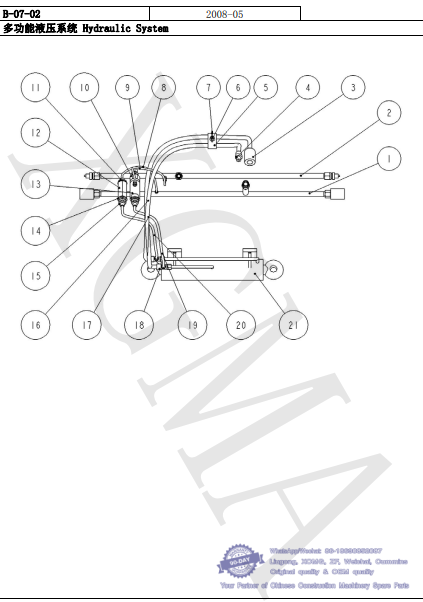

053 多功能液压系统 Hydraulic System-- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 图号 名称 数量 规格
NO. Part NO. Name Qty Spc
1 17D1018 快换架钢管 Tube 1 - whatsapp 86-18630852087
2 17D1019 快换架钢管 Tube 1 -
3 33C0356 快换接头 Tie-in 3 -
4 33C0355 快换接头（male) Tie-in 3 -
5 82A0211 管夹 Plank 1 -
6 05B0062 螺柱 Bolt 1 M8X30
7 GB62-88 蝶形螺母 Nut 1 M8
8 17D1391 单向阀至快换钢管 Tube 1 -
9 17D1390 调压阀至快换钢管 Tube 1
10 32C0056 溢流阀 Valve 1 -
11 00A0450 接头 Tie-in 1
12 12C0318 单向阀 Valve 1 -
13 32C0055 溢流阀接头 Tie-in 1 -
14 06B0073 组合垫圈 Washer 2 m22
15 30C0175 卡套式端直通接头体 Tie-in 1
16 06C0537 快换油缸大腔软管 Hose 1
17 06C0538 快换油缸小腔软管 Hose 1
18 32C0054 三通接头 Tie-in 2
19 17D1388 快换油缸小腔接调压阀钢管 Tube 1 - whatsapp 86-18630852087
20 17D1389 快换油缸大腔接单向阀钢管 Tube 1 -
21 10C0292 快换油缸 Cylinder 1 - whatsapp 86-18630852087

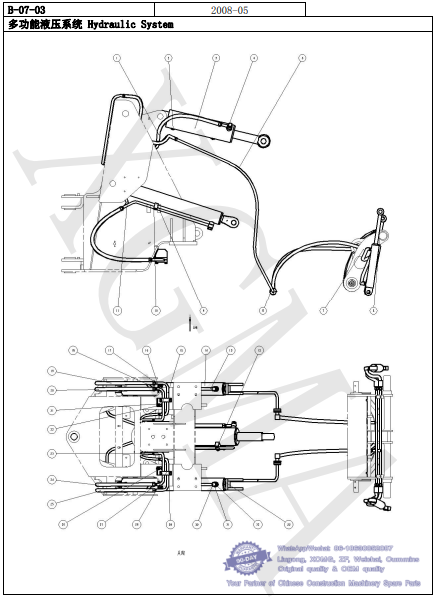

054 多功能液压系统 Hydraulic System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 图号 名称 数量 规格
No. Part No. Name Qty Spec
1 06C0356 转斗缸前腔胶管 Hose 1 whatsapp 86-18630852087
2 17D0843 转斗缸后腔钢管 Tube 1
3 10C0216 转斗油缸 Cylinder 1
4 17D0782 转向缸前腔进油钢管 Tube 1
5 00C0325 动臂管路 Pipeline 1
6 00C0326 快换装置管路 Pipeline 1
7 06C0362 左动臂管路至快换装置胶管 Hose 1
8 06C0363 左动臂管路至快换装置胶管 Hose 1
9 00A0363 接头 Tie-in 2
10 82A0201 管夹 Spacer 3
11 17D0840 动臂缸后腔钢管 Tube 2
12 00B0019 螺栓 Bolt 5
13 17D0844 右动臂缸前腔钢管 Tube 1
14 10C0215 右动臂油缸 Cylinder 1
15 17D0950 钢管 Tube 1
16 22C0061 固定管夹 Spacer 1
17 06B0009 垫圈 Washer 12
18 17D0951 钢管 Tube 1
19 06C0353 右动臂缸前腔胶管 Hose 1
20 06C0352 右动臂缸后腔胶管 Hose 1
21 06B0003 垫圈 Washer 4
22 01B0445 螺栓 Bolt 4
23 17D0949 钢管 Tube 1
24 06C0350 左动臂缸后腔胶管 Hose 1
25 06C0351 左动臂缸前腔胶管 Hose 1
26 06B0004 垫圈 Washer 4
27 06B0027 垫圈 Washer 12
28 08C0162 固定管夹 Spacer 1
29 17D0948 钢管 Tube 1
30 00A0353 铰接六角螺栓 Bolt 6
31 17D0839 左动臂缸前腔钢管 Tube 1
32 06B0376 组合垫圈 Washer 12
33 10C0214 左动臂油缸 Cylinder 1 whatsapp 86-18630852087
055 XG918系列轮式装载机维护保养清单Maintance Parts-- XGMA Wheel Loader XG918 Spare Parts Catalog
编码代号 名称 数量 规格 出处 页码
Part No. Part Name Qty Spec Where Used Page
发动机维护保养 Engine maintance
XG918配LR4105G84发动机
- 滤芯Filter Paper 1 KW1833(空滤芯） 发动机维护保养Enginemaintance 01-05
- 柴油滤清器Fuel Filter 1 CX0708S 发动机维护保养Engine maintance 01-05
- 机油滤清器Oil Filter 1 JX1008L 发动机维护保养Engine maintance 01-05
XG918I配YTR4108G97& YTR4108G97-1发动机
- 滤芯Filter Paper 1 KW1833(空滤芯） 发动机维护保养Engine maintance 01-05
- 柴油滤清器Fuel Filter 1 CX0708 发动机维护保养Engine maintance 01-05
- 机油滤清器Oil Filter 1 JX1008L 发动机维护保养Engine maintance 01-05
XG918I配潍柴R4105G22发动机
- 滤芯Filter Paper 1 KW1833(空滤芯） 发动机维护保养Engine maintance 01-05
- 柴油滤清器Fuel Filter 1 CX0701B4 发动机维护保养Engine maintance 01-05
- 机油滤清器Oil Filter 1 JX0811 发动机维护保养Engine maintance 01-05
变矩器油路总成Torque Certor Piping
60C0227 变矩器油过滤器滤芯Oil filterYL-167-100 变矩器油路总成Torque Certor Piping02-01
液压系统 Hydraulic System
60C0225液压滤芯Hydraulic Oilfilter 1SOI-250-10-L300 过滤器Filter07-04
油液 Liquid & Lubricate
- 柴油机机油Engine Oil 13L Sinopec15W/40CF-4发动机Engine -
- 防冻液Anti-freeze Fluid 20L Wanrka404散热器Radiator -
- 双变用油Transmission Oil 20L Sinopec6#变速箱Transmission -
- 驱动后桥用油Transmission Oil 14L Sinopec85W/90 GL-4驱动后桥Rear Axle -
- 驱动前桥用油Transmission Oil 14L Sinopec85W/90 GL-4驱动前桥Front Axle -
- 液压油Hydraulic Oil 100L Sinopec40#液压油箱Hydraulic Tank -
- 制动液Brake Fluid 2L WanrkaJG3制动系统Brake System -
- 润滑脂Grease Lubricate1L Wanrka2#销轴Pins -
