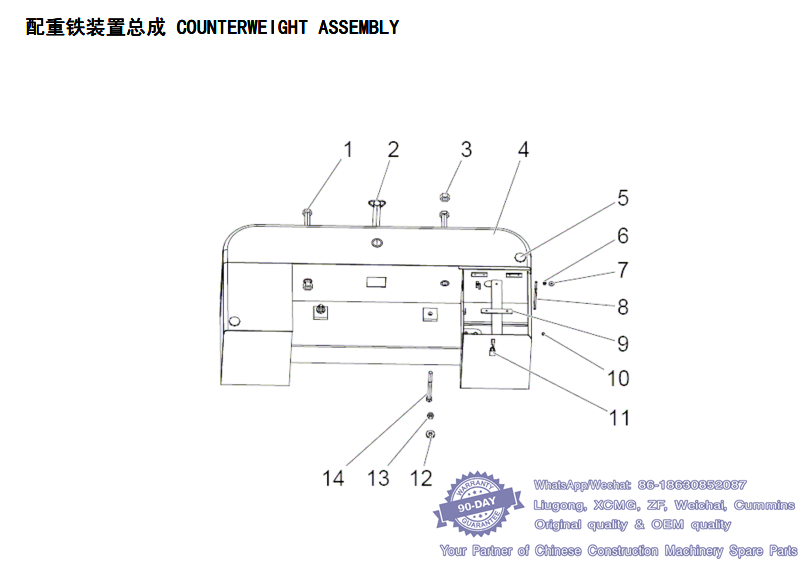

051 配重铁装置总成 Z3B01600000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
1 驱动桥螺栓 Axle bolt Z520150090 ZL50F.15-3 2 whatsapp 86-18630852087
2 拖车销组件 Trailer pin NZ32016003000 ZL30F.16-3G 1
拖车销 Trailer pin Z3201600301 1
提把 Handle Z320160040 ZL30F.16-4 1
3 螺母 M30 Nut B050333025 GB/T6170-2000 2
4 配重铁 Counterweight assembly Z3B01600100 1
6 螺母 M10 Nut B050331008 GB/T6170-2000 2 whatsapp 86-18630852087
7 垫圈 10-200HV Washer B060331003 GB96.1-2002 1
8 压紧螺柱 Pressure studs Z330160350 2
9 压板组件 Clamping plate NZ330160430010 1
螺栓 M10×20 Bolt B040911020 GB/T5783-2000 2 whatsapp 86-18630852087
电源总开关 Power switch W110024070 1
压板 Clamping plate Z3301604300 1
垫圈 10 Washer B060111003 GB93-87 2
垫圈 10 Washer B060411002 GB/T97.1-2002 2
10 减震垫 Shock absorber gasket Z320240440 ZL30F.24-4 4
11 小挂锁 Lock W110004750 电瓶箱用 2
13 螺母 M20 Nut B050362018 GB/T6170-2000 2
14 螺栓 M20×280 Bolt B040850002 GB/T5782-2000 2 whatsapp 86-18630852087

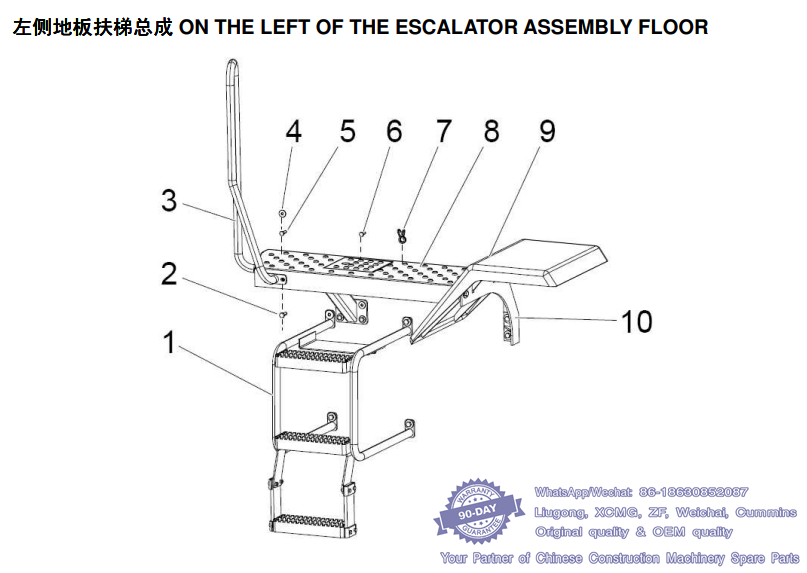

052 左侧地板扶梯总成 Z3B01600000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
1 左侧扶梯 Left handrails &ladders Z3B02500100 1 whatsapp 86-18630852087
2 螺栓 M12×30 Bolt B040911230 GB/T5783-2000 4
3 长扶手总成 Handle assembly Z3A02503200 1
4 垫圈 10-200HV Washer B060331003 GB96.1-2002 4
5 螺栓 M10×30 Bolt B040911030 GB/T5783-2000 4
6 螺栓 M10×25 Bolt B040911025 GB/T5783-2000 4
7 锁止弹簧 Spring Z5A02502600 1
8 左侧地板组件 Left floor assembly NZ3B02501000 1 whatsapp 86-18630852087
9 左侧地板组件 Left floor assembly Z3B025010 1
10 左支撑板总成 Fixed board Z3A02500300 1
垫圈 12-200HV Washer B060331203 GB96.1-2002 4
螺栓 M12×30 Bolt B040911230 GB/T5783-2000 4
垫圈 12-200HV Washer B060331203 GB96.1-2002 4
螺栓 M10×30 Bolt B040911030 GB/T5783-2000 4
垫圈 10-200HV Washer B060331003 GB96.1-2002 4 whatsapp 86-18630852087

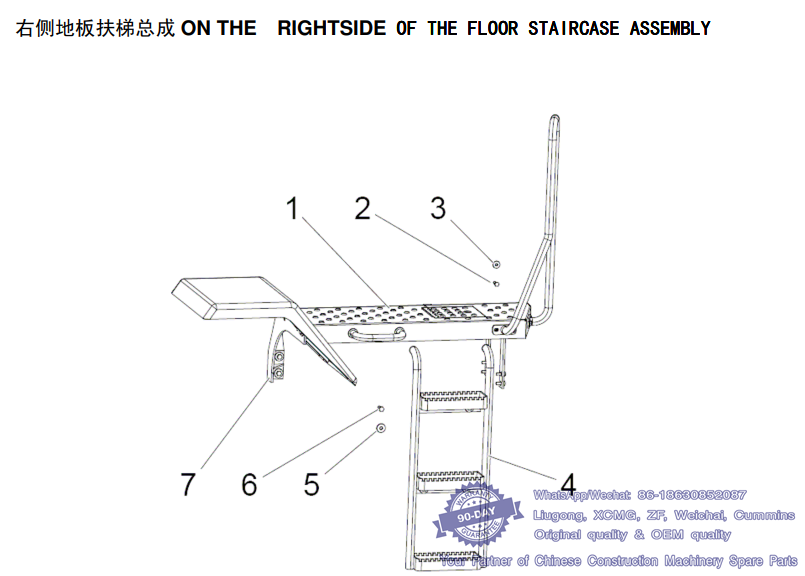

053 右侧地板扶梯总成 Z3B026000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
1 右侧地板组件 Right floor assembly NZ3A0260010000 1 whatsapp 86-18630852087
2 螺栓 M10×30 Bolt B040911030 GB/T5783-2000 4
3 垫圈 10-200HV Washer B060331003 GB96.1-2002 4
4 右侧扶梯总成 Right handrails &ladders Z3A02600200 1 whatsapp 86-18630852087
5 垫圈 12-200HV Washer B060331203 GB96.1-2002 8
6 螺栓 M12×30 Bolt B040911230 GB/T5783-2000 8
7 右支撑板总成 Fixed board Z3A02600300 1 whatsapp 86-18630852087

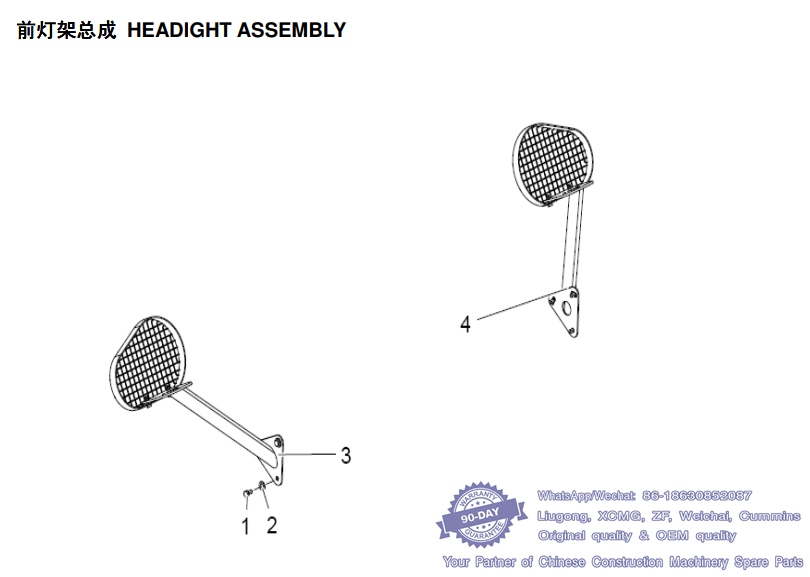

054 前灯架总成 Z52502000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
1 螺栓 M10×20 Bolt B040911020 GB/T5783-2000 6 whatsapp 86-18630852087
2 垫圈 10-200HV Washer B060331003 GB96.1-2002 6
3 左前灯架组件 Left front lamp bracket NZ5250200100 1
螺栓 M8×25 Bolt B040910825 GB/T5783-2000 2
垫圈 8 Washer B060410802 GB/T97.1-2002 2
左前灯架组件 Left front lamp bracket Z52502001 1
左灯罩组件 Light guard group Z52502003 1
4 右前灯架组件 Right front lamp bracket NZ5250200200 1 whatsapp 86-18630852087
螺栓 M8×25 Bolt B040910825 GB/T5783-2000 2
垫圈 8 Washer B060410802 GB/T97.1-2002 2
右前灯架组件 Right front lamp bracket Z52502002 1
右灯罩组件 Light guard group Z52502004 1
螺栓 M6×16 Bolt B040910616 GB/T5783-2000 8
垫圈 6 Washer B060410602 GB/T97.1-2002 8 whatsapp 86-18630852087

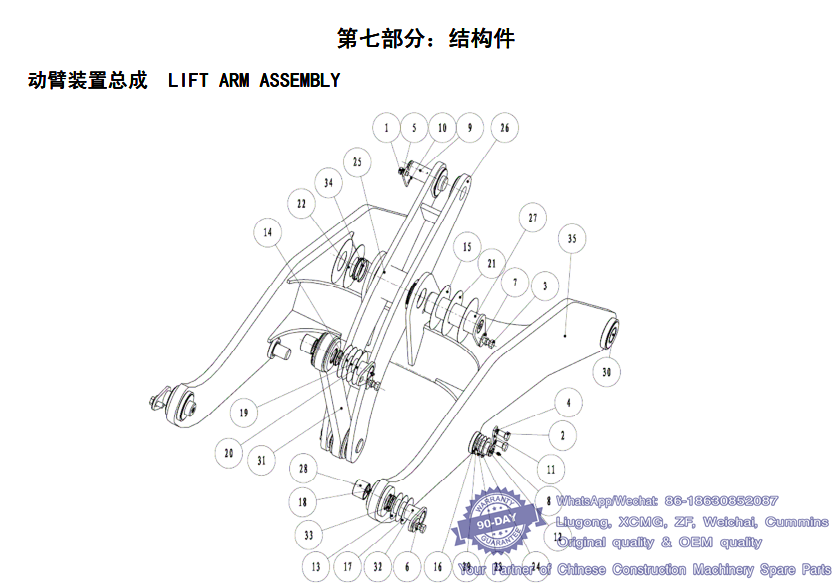

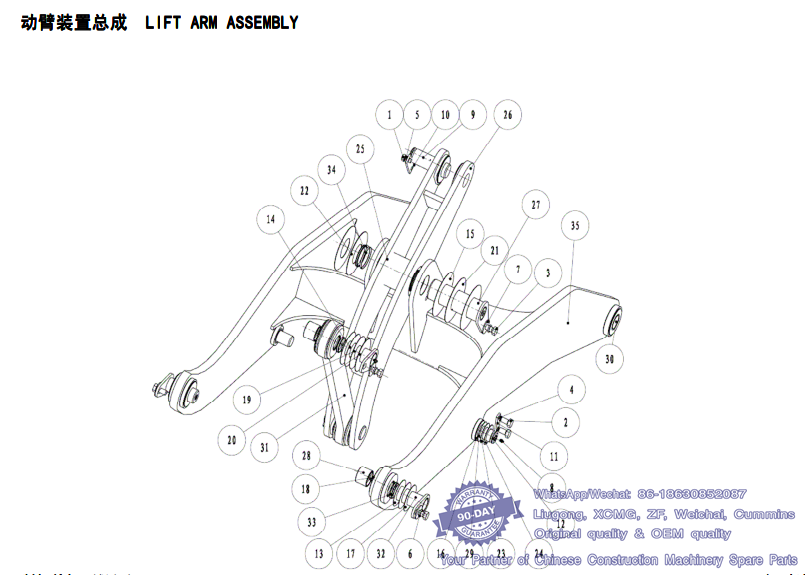

055 动臂装置总成 Z3A102000000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
1 螺栓 M16X30 Bolt M16x30 B040911630 4 whatsapp 86-18630852087
2 螺栓 M20X35 Bolt M20x35 B040912035 4
3 螺栓 M12X30 Bolt M12x30 B040911230 4
4 垫圈 12 Washer 12 B060111203 4
5 垫圈 16 Washer 16 B060111604 4
6 垫圈 20 Washer 20 B060112005 4
7 垫圈 20 Washer 20 B060332004 4
8 油杯 M10X1 Oil cup M10x1 B150101000 8 whatsapp 86-18630852087
9 销轴 Pin Z310010010 2
10 定轴板 Positioning plate Z310010020 2
11 定轴板 Positioning plate Z310010030 2
12 销轴 Pin Z310010040 2
13 调整垫 I Adjusting gasket Z310010070 12
14 调整垫 I Adjusting gasket Z310010080 2
15 调整垫 I Adjusting gasket Z310010090 2
16 调整垫 I Adjusting gasket Z310010100 2
17 调整垫 II Adjusting gasket Z310010110 12 whatsapp 86-18630852087
056 动臂装置总成 Z3A102000000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
18 调整垫 III Adjusting gasket III Z310010120 6 whatsapp 86-18630852087
19 调整垫 II Adjusting gasket II Z310010130 2
20 调整垫 III Adjusting gasket III Z310010140 1
21 调整垫 I Adjusting gasket I Z310010150 2
22 调整垫 I Adjusting gasket I Z310010160 1
23 调整垫 I Adjusting gasket I Z310010170 2
24 调整垫 I Adjusting gasket I Z310010180 1
25 衬套 Bushing Z3100102002 1 whatsapp 86-18630852087
26 摇臂 Rocker arm NZ310010210110 1
27 摇臂销轴 Rocker arm pin Z310010280 1
28 衬套 I Bushing I Z310010561 4
29 衬套 Bushing Z310010571 2
30 衬套 Bushing Z310010581 2
31 拉杆 Linkage rod NZ33102004020 1
32 动臂铲斗销轴总成 Pin assembly Z310010760 3
33 油封 FB60X70X6 Oil seal B160420006 8
35 动臂 Lift arm Z331020011 1
防尘圈 Dust seal Z331010130 6 whatsapp 86-18630852087

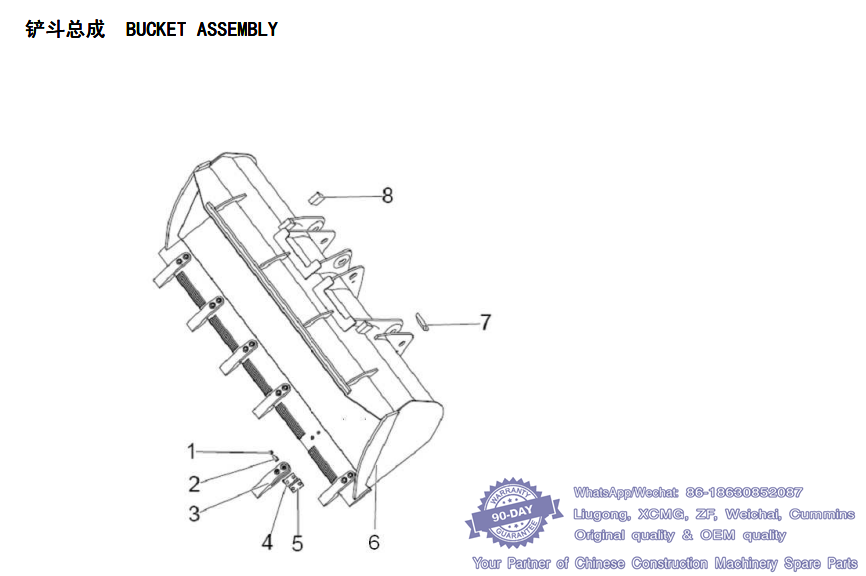

057 铲斗总成(1.7 方) Z3B00100000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
1 螺母 Nut B050331614 12 whatsapp 86-18630852087
2 斗齿螺栓 Bucket teeth bolt Z110010010 12
3 斗齿 Bucket teeth Z110010020 6
4 调整垫片 Trimmed gasket Z1B001016 6
5 调整垫片 Trimmed gasket Z1B001017 6 whatsapp 86-18630852087
6 铲斗组件 Z3B00100100 1
7 卸料限位块 Side bucket teeth bolt Z331010400 2
8 收斗限位块 Load limited block Z331010120 2 whatsapp 86-18630852087

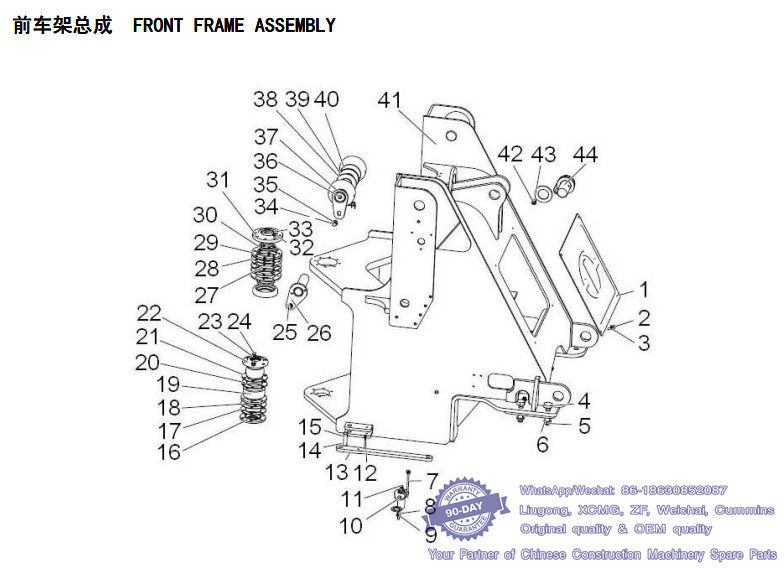

058 前车架总成 Z3B00200000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
1 小盖板 The small cover Z310020481 1 whatsapp 86-18630852087
2 螺栓 M8×16 Bolt M8×16 B040910816 GB/T5783-2000 4
3 垫圈 8 Washer 8 B060410802 GB/T97.1-2002 4
4 螺栓 M24×220 Bolt M24×220 B040810023 GB/T5782-2000 8
5 尼龙锁紧螺母 M24 Nylon lock nut M24 B050212419 GB/T889.1-2000 8
6 垫圈 24 Washer 24 B060412404 GB/T97.1-2002 8
7 前转向销轴润滑 Lubricating pipe Z320020730 2 whatsapp 86-18630852087
8 螺栓 M10×1×25 Bolt M10×1×25 B041200002 JB999-77 4
9 垫圈 16-200HV Washer 16-200HV B060331602 GB96.1-2002 4
10 转向销轴总成 Shaft assembly Z3B00202900 2
11 组合密封垫圈 A10 Sealing gaskets B060811002 JB982-77 8
12 开口销 8×90 Cotter pin 8×90 B080210890 GB/T91-2000 1
13 锁止杆 Locking rod Z3B002033 1
14 开口销 6.3×30 Cotter pin 6.3×30 B080210016 GB/T91-2000 1
15 插销 Bolt Z310020020 1
16 轴承盖 Bearing cover Z310390090 1
17 调整垫片δ0.3 Adjusting shim δ0.3 Z310390110 2
18 调整垫片δ0.1 Adjusting shim δ0.1 Z310390100 2
19 关节轴承 GE60ES Joint bearing GE60ES B120526044 GB304.5-81 1
20 调整垫片δ0.05 Adjusting shim δ0.05 Z310390020 2
21 调整垫片δ0.5 Adjusting shim δ0.5 Z310390120 2
22 轴承盒 Bearing box Z310390130 1
23 垫圈 12 Washer 12 B060411203 GB/T97.1-2002 12
24 螺栓 M12×25 Bolt M12×25 B040911225 GB/T5783-2000 12
25 垫圈 16-300HV Washer 16-300HV B060461603 GB/T97.1-2002 2
26 举升缸销轴 Lift cylinder pin Z320020691 2
27 圆锥滚子轴承 32212 Roller bearing 32212 B120406028 GB/T297-1994 2
28 调整垫 t0.5 Adjusting shim t0.5 Z3B00202200 2
29 调整垫 t0.1 Adjusting shim t0.1 Z3B00202100 4
30 骨架油封 Skeleton right letter B160410010 B95×75×10 2
31 轴承盖 Bearing cover Z3B00202000 1
32 垫圈 10 Washer 10 B060411002 GB/T97.1-2002 8
33 螺栓 M10×40 Bolt M10×40 B040911040 GB/T5783-2000 8
34 螺栓 M16×25 Bolt M16×25 B040911625 GB/T5783-2000 6
35 垫圈 16-200HV Washer 16-200HV B060331602 GB96.1-2002 2
36 油杯 M10×1 Grease cup M10×1 B150101000 JB/T7940.1-1995 3
37 动臂后销轴 Boom pin shaft Z320020660 2
38 调整垫片Ⅰδ1 Adjusting shim Ⅰδ1 Z310010070 4 whatsapp 86-18630852087
39 调整垫片Ⅰδ1.5 Adjusting shim Z310010110 4
40 调整垫片Ⅰδ2 Adjusting shim Z310010120 2
41 前车架 Front frame Z3B00200100 1
42 垫圈 20-200HV Washer 20-200HV B060332004 GB96.1-2002 1
43 螺栓 M20×35 Bolt M20×35 B040912035 GB/T5783-2000 1
44 翻斗缸后销轴 Cylinder pin shaft Z310020640 1 whatsapp 86-18630852087

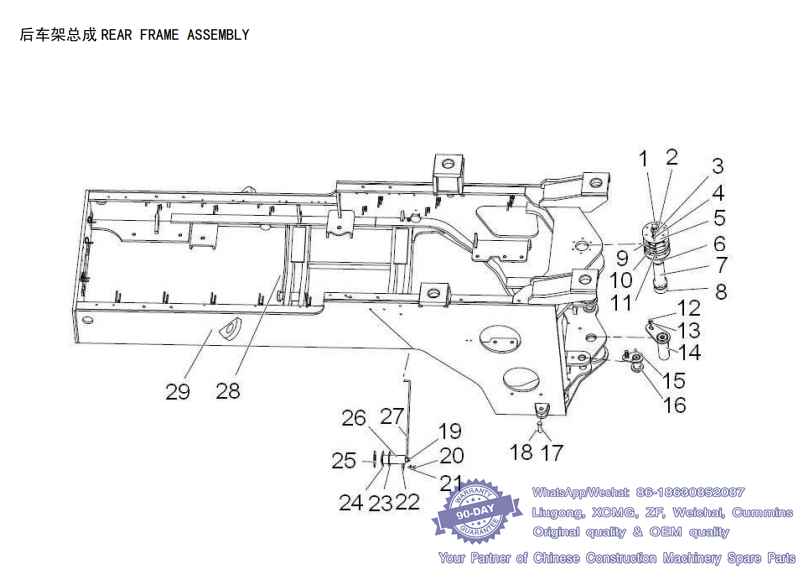

059 后车架总成 Z3B00300000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
1 螺栓 M24×90-10.9 Bolt M24×90-10.9 B040862490 GB/T5782-2000 1 whatsapp 86-18630852087
2 垫圈 24 Washer 24 B060412404 GB/T97.1-2002 1
3 螺栓 M10×45 Bolt M10×45 B040911045 GB/T5783-2000 6
4 垫圈 10 Washer 10 B060411002 GB/T97.1-2002 6
5 上铰接固定盘 On the fixed disk Z3B00303300 1
6 上隔套 On the sleeve Z3B00303200 1
7 上铰接销轴 Hinge pin Z3B00303100 1
8 下隔套 The next set of Z3B00303000 1
9 调整垫 I The adjustment pad I Z3B00303400 4 whatsapp 86-18630852087
10 调整垫 II The adjustment pad II Z3B00303500 2
11 调整垫 III Adjustment pad III Z3B00303600 2
12 螺栓 M16×30 Bolt M16×30 B040911630 GB/T5783-2000 3
13 垫圈 16 Washer 16 B060411603 GB/T97.1-2002 3
14 下铰接轴总成 Hinged shaft assembly Z320030650 1
15 油杯 M10×1 Grease cup B150101000 JB/T7940.1-1995 4
16 转向销轴总成 Shaft assembly Z3B00302800 2
17 插销 Bolt Z310020020 1
18 开口销 6.3×30 Cotter pin 6.3×30 B080210016 GB/T91-2000 1
19 螺栓 M10×1×25 Bolt M10×1×25 B041200002 JB999-77 4 whatsapp 86-18630852087

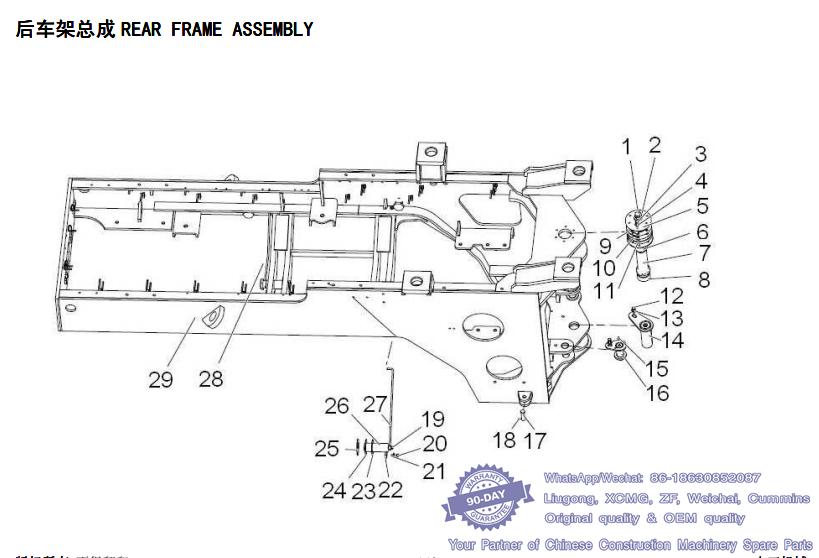

060 后车架总成 Z3B00300000 -- SEM Wheel Loader SEM639B Parts Catalog
序号 serial number 零件名称 Part name 零件编码 Part code 规格/代号 Specification/code 数量 Quantity 备注 Remarks
20 螺栓 M12×30 Bolt M12×30 B040911230 GB/T5783-2000 1 whatsapp 86-18630852087
21 垫圈 12 Washer 12 B060411203 GB/T97.1-2002 1
22 定轴板 Shaft fixing plate Z310010030 6
23 调整垫片δ1 Adjusting shim δ1 Z310210030 6
24 调整垫片δ1.5 Adjusting shim δ1.5 Z310210040 1 whatsapp 86-18630852087
25 调整垫片δ2 Adjusting shim δ2 Z310210050 1
26 摆架销轴 Rocker shaft Z320030790 1
27 摆架销轴润滑油管 Lubricating pipe Z320030700 1
28 摆架销轴润滑油管 Lubricating pipe Z320030750 4
29 636B 后车架 636B rear frame Z3B00300100 2 whatsapp 86-18630852087
