Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog

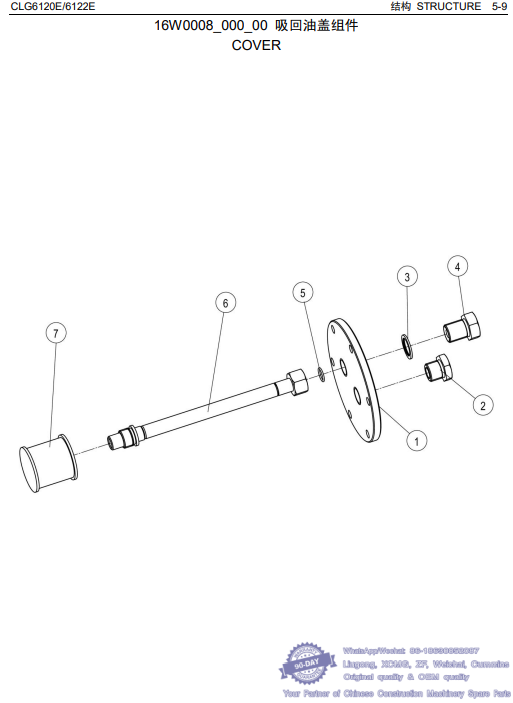

051 16W0008_000_00 吸回油盖组件 COVER - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 53U0040 法兰盖 FLANGE COVER 1
2 00U0070 回油管接头 CONNECTOR 1
3 06B0053 垫圈 WASHER 1 22
4 00U0067 吸油管接头 CONNECTOR 1
5 12V0432 O 形圈 O-RING 1 14×1.78
6 15X0033 吸油管组件 PIPE 1
7 88U0004 网式过滤器 STRAINER 1

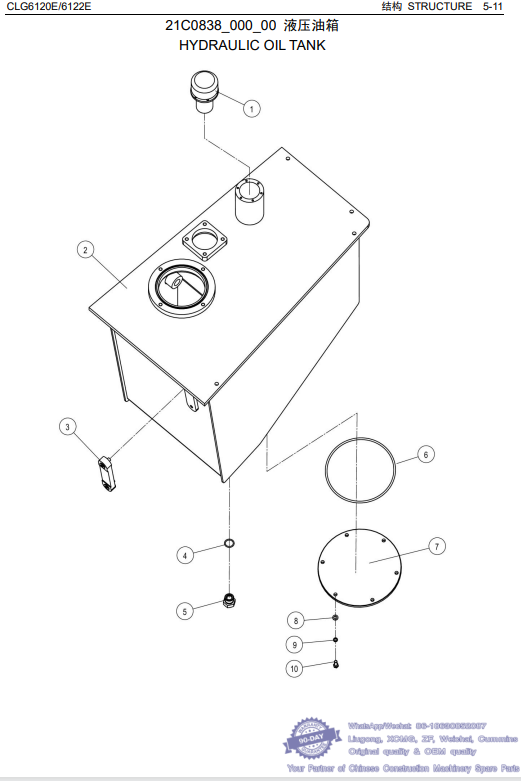

052 21C0838_000_00 液压油箱 HYDRAULIC OIL TANK - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 34W0017 空气过滤器 AIR FILTER 1 TM478G78
2 04D2210 液压油箱 HYDRAULIC OIL TANK 1
3 34W0018 液位计 DIPSTICK 1
4 12V0471 O 形圈 O-RING Y 1 23.47×2.95 EC0000131381_12 替换前
5 31W0001 油塞 OIL PLUG 1
6 12B0246 O 形圈 O-RING 1 200×5.3
6 12B0493 O 形圈 O-RING Y 1 23.47×2.95 EC0000131381_12 替换后
7 04U0006 盖板 COVER 1
8 06B0005 垫圈 WASHER 6 8-200HV-ZN.D
9 06B0006 垫圈 WASHER 6 8
10 00B0085 螺栓 BOLT 6 M8×25-8.8-ZN.D

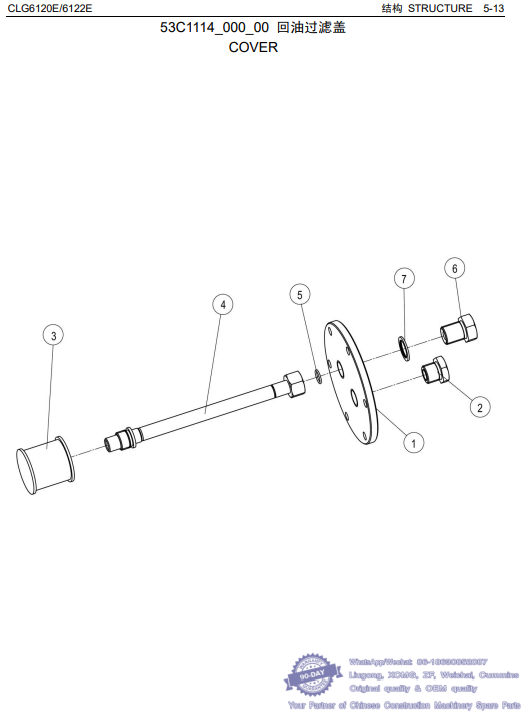

053 53C1114_000_00 回油过滤盖 COVER - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 04A3836 法兰盖 FLANGE COVER 1
2 00A7974 接头 CONNECTOR 1
3 88U0004 网式过滤器 STRAINER 1
4 09D6637 吸油管 SUCTION TUBE 1
5 12B0502 O 形圈 O-RING N 1 15×2.0 EC0000137619_4 替换后
6 00A7975 接头 CONNECTOR 1
7 06B0053 垫圈 WASHER 1 22

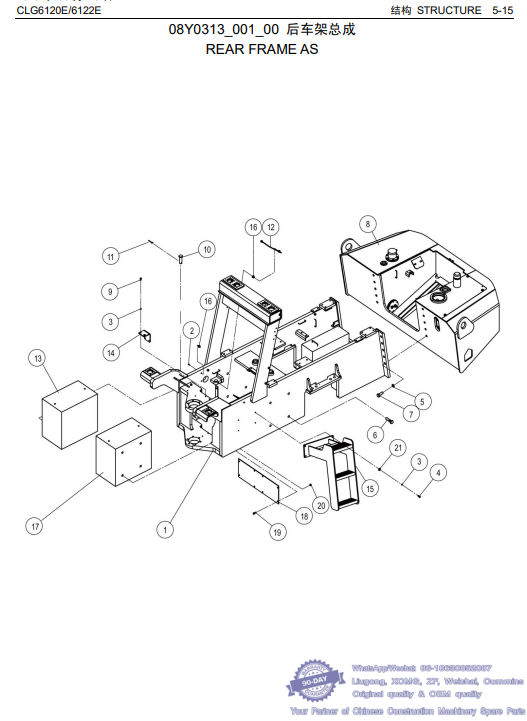

054 08Y0313_001_00 后车架总成 REAR FRAME AS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 30D2247 后车架 REAR FRAME 1
2 10B0014 油杯 GREASE FITTING 2 M10×1
3 06B0002 垫圈 WASHER 6 10
4 00B0012 螺栓 BOLT 4 M10×25-8.8-ZN.D
5 06B0052 垫圈 WASHER 18 24
6 01B0148 螺栓 BOLT 8 M24×90-8.8-ZN.D
7 00V0185 螺栓 BOLT 10 M24×60-8.8-ZN.D
8 21C0907 柴油箱 FUEL TANK C 1
9 00B0005 螺栓 BOLT 2 M10×20-8.8-ZN.D
10 60U0005 销 PIN 1
11 08V0127 开口销 COTTER PIN 1 5×60
12 09D1812 黄油管路 GREASE LINES 2
13 72A1489 配重 COUNTERWEIGHT 1
14 21U0157 安装板 MOUNTING PLATE 1
15 41D0308 扶梯 LADDER N 1 EC0000135978_8 替换后
16 00U0018 黄油管接头 CONNECTOR 4
17 72A1488 配重 COUNTERWEIGHT 1
18 46D1890 安装板 MOUNTING PLATE 1
19 00B0017 螺栓 BOLT 4 M12×30-8.8-ZN.D
20 03B0003 螺母 NUT 4 M12-8-ZN.D
21 06B0001 垫圈 WASHER N 4 10-140HV-ZN.D EC0000135978_7 替换后

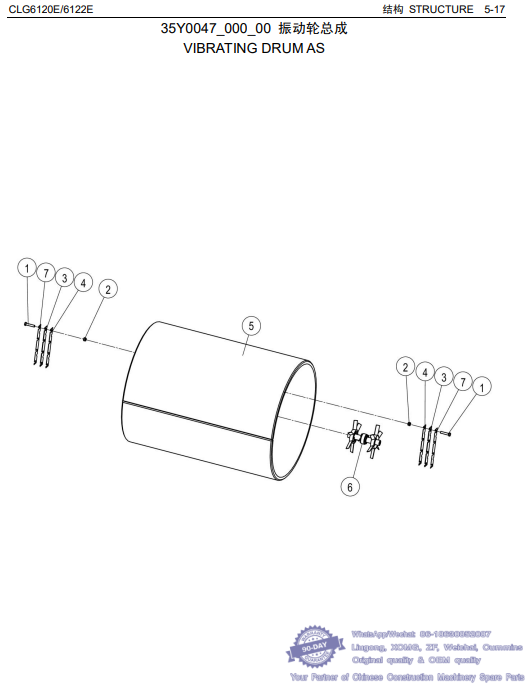

055 35Y0047_000_00 振动轮总成 VIBRATING DRUM AS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 00B0250 螺栓 BOLT 16 M24×120-8.8-ZN.D
2 03V0535 锁紧螺母 LOCKNUT 16 M24-8-ZN.D
3 11U0028 调整垫片Ⅰ SHIM 4
4 10U0024 调整垫Ⅱ SHIM 4
5 35Y0047X1 振动轮总成 VIBRATING DRUM AS 1
6 41W0014 中间轴 MIDDLE SHAFT 1
7 10A5827 补偿垫片 SHIM 4
