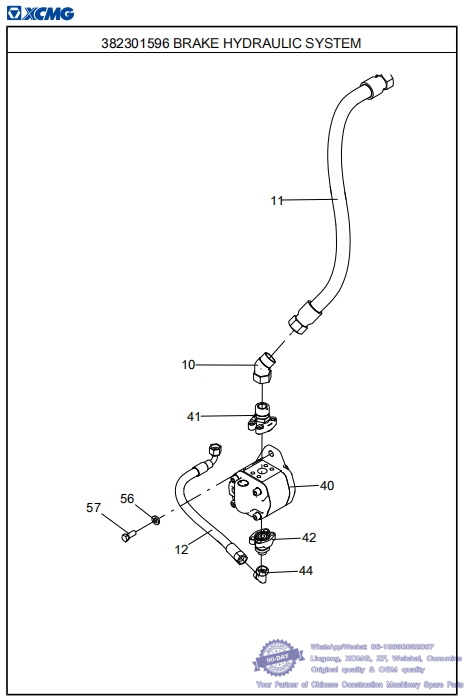

051 382301596 BRAKE HYDRAULIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301591 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
10 803402037 1 JOINT whatsapp 86-18630852087
11 803380720 1 HOSE ASSEMBLY
12 803166035 1 HOSE ASSEMBLY
40 804018155 1 GEAR PUMP
41 803164697 1 FLANGE whatsapp 86-18630852087
42 803190789 1 FLANGE CONNECTOR
44 803103775 4 JOINT
56 329900303 2 THICKENED FLAT WASHER
57 805006412 2 BOLT M12×30 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087

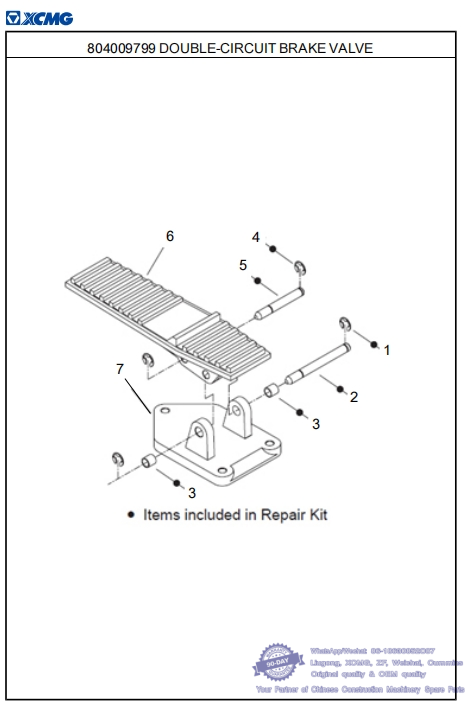

052 804009799 DOUBLE--CIRCUIT BRAKE VALVE-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301596 BRAKE HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 860541153 2 JUMP RING whatsapp 86-18630852087
2 860541154 1 HINGE PIN
3 860541155 2 SHAFT SLEEVE
4 860541156 2 JUMP RING
5 860541157 1 HINGE PIN whatsapp 86-18630852087
6 860541158 1 PEDAL
7 860541159 1 BASE whatsapp 86-18630852087

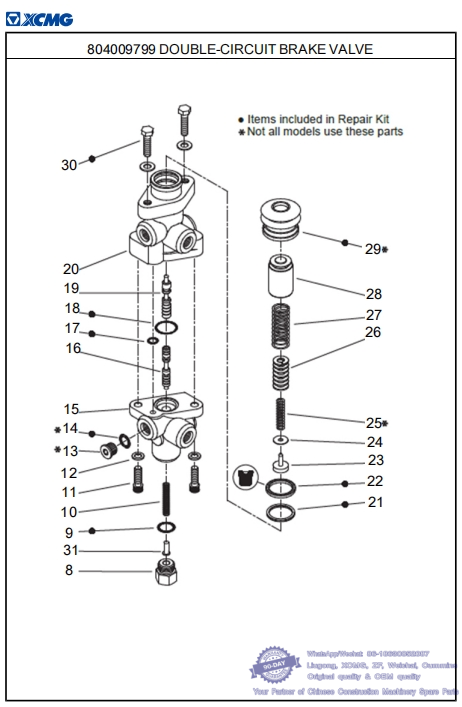

053 804009799 DOUBLE--CIRCUIT BRAKE VALVE-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301596 BRAKE HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
8 860541160 1 PLUG whatsapp 86-18630852087
9 860541161 1 SEALING RING
10 860541162 1 SPRING
11 860541163 2 BOLT
12 860541164 4 GASKET
13 860541165 1 PLUG
14 860541166 1 SEALING RING
15 860541167 1 LOWER SHELL
16 860541168 1 LOWER VALVE CORE
17 860541169 1 SEALING RING whatsapp 86-18630852087
18 860541170 1 SEALING RING
19 860541171 1 UPPER VALVE CORE
20 860541172 1 UPPER SHELL
21 860541173 1 SEALING RING
22 860541174 1 SEALING RING
23 860541175 1 SPRING SEAT
24 860541176 1 GASKET
25 860541177 1 SPRING
26 860541178 1 SPRING
27 860541179 1 SPRING
28 860541180 1 PLUNGER CAP
29 860541181 1 BOOT COVER
30 860541182 2 BOLT
31 860541183 1 LIMIT ROD whatsapp 86-18630852087

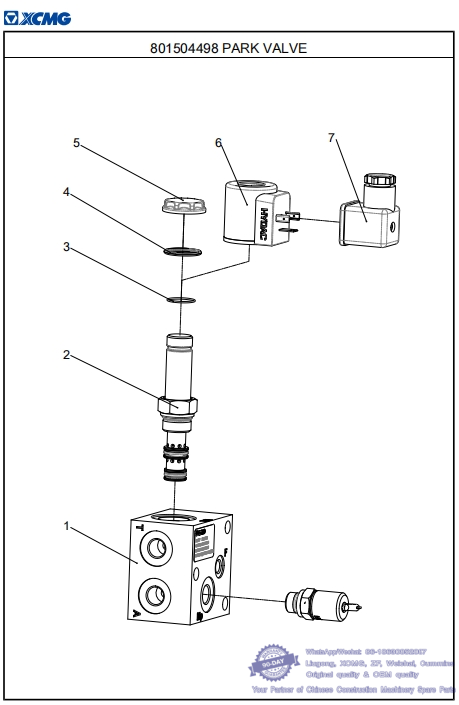

054 801504498 PARK VALVE-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301596 BRAKE HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 860510231 1 VALVE BODY whatsapp 86-18630852087
2 860510232 1 MORTICE
3 860510233 1 O-RING
4 860510234 1 GASKET
5 860510235 1 END COVER whatsapp 86-18630852087
6 860510236 1 SOLENOID VALVE
7 860510237 1 CONNECTOR whatsapp 86-18630852087

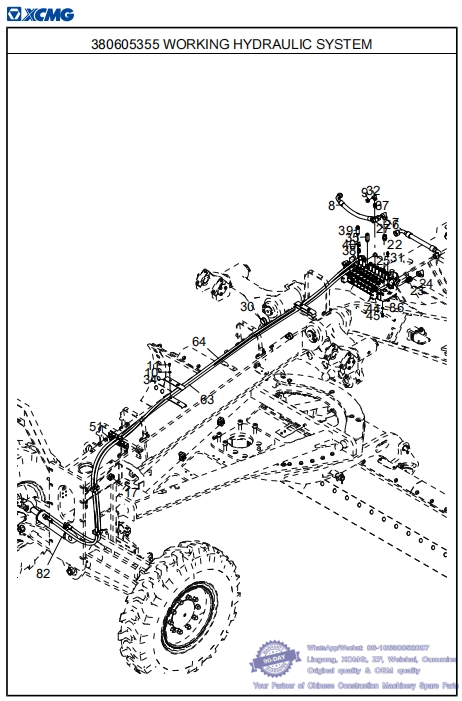

055 380605355 WORKING HYDRAULIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301591 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
7 803195652 1 HOSE ASSEMBLY whatsapp 86-18630852087
8 803106233 1 HOSE ASSEMBLY
9 803132119 5 PLUG
10 329900296 4 THICKENED LARGE WASHER
11 805046508 4 BOLT M8×20 (DACROMET) GB/T5783-2000
17 803163351 1 PIPE CLAMP
22 803103344 2 JOINT
23 803196196 3 JOINT
24 803103798 3 JOINT
25 803106554 1 PLUG
26 803379383 2 JOINT
27 803269345 1 JOINT whatsapp 86-18630852087
30 803300804 2 CUTTING FERRULE Φ50-11 TJBC
31 803104484 1 JOINT
32 803103775 11 JOINT
34 380605362 4 METAL PLATE
35 803446727 1 JOINT
37 803105653 9 JOINT
38 803104023 1 JOINT
39 803190683 9 JOINT
40 803107607 5 JOINT whatsapp 86-18630852087
44 329900302 4 THICKENED FLAT WASHER
45 805011330 4 BOLT M10×25 (DACROMET) GB/T5783-2000
51 803411834 2 PIPE CLAMP
63 803181632 1 HOSE ASSEMBLY
64 803180799 1 HOSE ASSEMBLY
82 804002849 1 TILTING CYLINDER OF FRONT WHEEL 140
86 804001643 1 MUTI WAY DIRECTIONAL VALVE 144 whatsapp 86-18630852087
