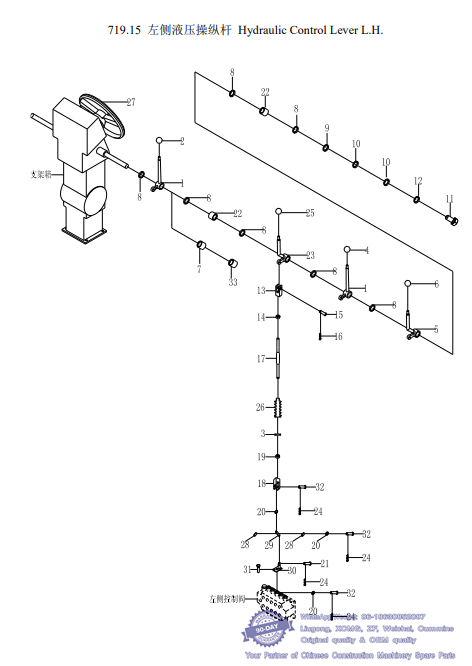

051 719.15 左侧液压操纵杆 Hydraulic Control Lever L.H. -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-79H-150-00002 1 操纵杆 719H.15-2 Lever 2 00005-
2 W-12-00228 1 手柄 SB-4 Knob 1 00005-
3 Z-722-150-00007 1 橡皮套 722.15-2 Leather case 1 00005-
4 W-12-00226 1 手柄 SB-2 Knob 1 00005-
5 Z-79H-150-00001 1 操纵杆 719H.15-1 Lever 1 00005-
6 W-12-00226 1 手柄 SB-1 Knob 1 00005-
7 W-12-00023 1 轴套 SF-1 0806 Sleeve 8 00005-
8 Z-22H-15E-00009 1 垫 220H.15E-8 Washer 7 00005-
9 Z-22H-15E-00010 1 垫 220H.15E-9 Washer 1 00005-
10 Z-22H-15E-00008 1 垫 220H.15E-7 Washer 2 00005-
11 B-G008180-00035 1 螺钉 M8×25 ZnD Screw 1 00005-
12 B-Q020490-00023 1 垫圈 8 Washer 1 00005-
13 Z-22H-15E-00006 1 横夹(左旋螺纹) 220H.15E-5 Yoke, L.H.Thread 4 00005-
14 B-G061720-00018 1 螺母 M8-L ZnD Nut, L.H.Thread 4 00005-
15 B-G008820-00040 1 销轴 B8×22 Pin 4 00005-
16 Z-29C-15A-00001 1 弹性开口销 190C.15A-17 Pin, Snap 4 00005-
17 Z-722-150-00008 3 连杆 722.15-3 Rod 4 00055-
18 Z-719-150-00007 4 横夹 719.15-4 Yoke 4 00055-
19 B-G061700-00036 1 螺母 M8 ZnD Nut 4 00005-
20 B-G00097B-00019 1 垫圈 5 ZnD Washer 16 00005-
21 Z-29C-15A-00019 2 销 190C.15A-2 Pin 4 00055-
22 Z-22H-15E-00002 1 轴套 220H.15E-1 Sleeve 2 00005-
23 Z-79H-150-00003 1 操纵杆 719H.15-3 Lever 1 00005-
24 Z-29C-15A-00063 1 弹性开口销 190C.15A-18 Pin, Snap 16 00005-
25 W-12-00227 1 手柄 SB-3 Knob 1 00005-
26 Z-722-150-00006 1 橡皮套 722.15-1 Leather case 4 00005-
27 Z-718-15A-00001 2 操纵台 718.15A.1 Post 1 00005-
28 Z-719-150-00004 2 连接板 719.15-1 Plate 4 00055-
29 Z-719-150-00005 2 板 719.15-2 Plate 8 00055-
30 Z-719-150-00001 2 连接块 719.15.1 Joint 4 00055-
31 Z-719-150-00006 1 螺钉 719.15-3 Bolt 8 00055-
32 Z-719-150-00008 2 销 719.15-5 Pin 12 00055-
33 W-12-00175 1 轴套 SF-1 2830 Sleeve 4 00005-

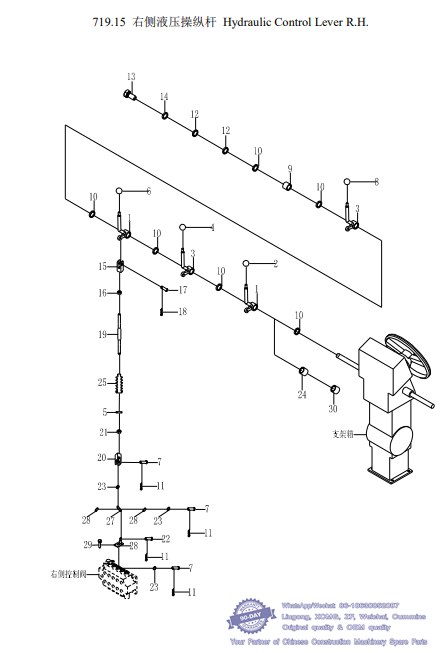

052 719.15 右侧液压操纵杆 Hydraulic Control Lever R.H. -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-79H-150-00003 1 操纵杆719H.15-3 Lever 2 00005-
2 W-12-00229 1 手柄 SB-5 Knob 1 00005-
3 Z-79H-150-00001 1 操纵杆719H.15-1 Lever 2 00005-
4 W-12-00231 1 手柄 SB-7 Knob 1 00005-
5 Z-722-150-00007 1 橡皮套722.15-2 Leather case 4 00005-
6 W-12-00230 1 手柄 SB-6 Knob 1 00005-
7 Z-719-150-00008 2 销 719.15-5 Pin 12 00055-
8 W-12-00225 1 手柄SB-1 Knob 1 00005-
9 Z-22H-15E-00002 1 轴套220H.15E-1 Collar 1 00005-
10 Z-22H-15E-00009 1 垫220H.15E-8 Washer 6 00005-
11 Z-29C-15A-00063 1 弹性开口销 190C.15A-18 Pin,Snap 16 00005-
12 Z-22H-15E-00007 1 垫220H.15E-6 Washer 2 00005-
13 B-G008180-00034 1 螺钉M8×16ZnD Screw 1 00005-
14 B-Q020490-00023 1 垫圈8 Washer 1 00005-
15 Z-22H-15E-00006 1 横夹（左旋螺纹）220H.15E-5 Yoke, L.H. Thread 4 00005-
16 B-G061720-00018 1 螺母M8-L-ZnD Nut, L.H. Thread 4 00005-
17 B-G008820-00040 1 销轴B8×22ZnD Pin 4 00005-
18 Z-29C-15A-00001 1 弹性开口销190C.15A-17 Pin,Snap 4 00005-
19 Z-722-150-00008 3 连杆722.15-3 Rod 4 00055-
20 Z-719-150-00007 4 横夹719.15-4 Yoke 4 00055-
21 B-G061700-00036 1 螺母M8ZnD Nut 4 00005-
22 Z-29C-15A-00019 2 销190C.15A-2 Pin 4 00055-
23 B-G00097B-00019 1 垫圈 5ZnD Washer 16 00005-
24 W-12-00023 1 轴套 SF-1 0806 Sleeve 8 00005-
25 Z-722-150-00006 1 橡皮套722.15-1 Leather case 4 00005-
26 Z-719-150-00004 2 连接板 719.15-1 Plate 4 00055-
27 Z-719-150-00005 2 板 719.15-2 Plate 8 00055-
28 Z-719-150-00001 2 连接块 719.15.1 Joint 4 00055-
29 Z-719-150-00006 1 螺钉 719.15-3 Bolt 8 00055-
30 W-12-00175 1 轴套 SF-1 2830 Sleeve 4 00005-

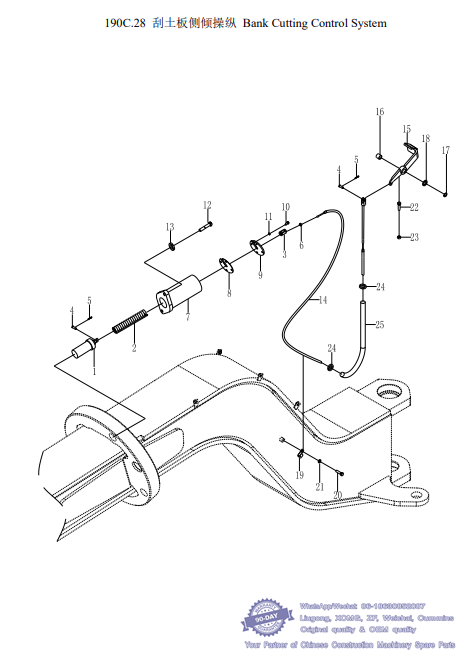

053 190C.28 刮土板侧倾操纵 Bank Cutting Control System-- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-280-00008 1 轴190C.28-3 Shaft 1 00005-
2 Z-29C-280-00005 1 弹簧190C.28-2 Spring 1 00005-
3 B-Q020010-00001 1 叉口接头8×32ZnD Yoke 1 00005-
4 B-G008820-00042 1 销轴B8×26ZnD Pin 2 00005-
5 Z-29C-15A-00001 1 弹性开口销190C.15A-17 Pin,Snap 2 00005-
6 B-G061700-00036 1 螺母M8ZnD Nut 1 00005-
7 Z-29C-280-00006 1 支架190C.28.1 Bracket 1 00005-
8 Z-29C-280-00009 1 垫片190C.28-5 Shim 1 00005-
9 Z-29C-280-00003 1 板190C.28-4 Plate 1 00005-
10 B-G057830-00137 1 螺栓M8×16ZnD Bolt 4 00005-
11 B-G000930-00017 1 垫圈8 Washer 4 00005-
12 B-G057820-00181 1 螺栓M14×45ZnD Bolt 2 00005-
13 B-G000930-00005 1 垫圈14 Washer 2 00005-
14 Z-29C-280-00010 1 软轴190C.28.2 Cable 1 00005-
15 Z-29C-280-00011 1 踏板190C.28.3 Pedal 1 00005-
16 W-12-00026 1 轴套SF-1 2020 Bushing 1 00005-
17 B-G00894A-00009 1 挡圈20 Ping, Snap 1 00005-
18 Z-29C-15A-00058 1 垫190C.15A-15 Spacer 1 00005-
19 B-Q020050-00014 1 线夹A12×40 Clip 3 00005-
20 B-G057810-00003 1 螺栓M10×16ZnD Bolt 3 00005-
21 B-G000930-00001 1 垫圈10 Washer 3 00005-
22 B-G057810-00011 1 螺栓M10×40ZnD Bolt 1 00005-
23 B-G061700-00003 1 螺母M10ZnD Nut 1 00005-
24 B-Q020020-00001 1 喉箍28 Band 2 00005-
25 Z-29C-280-00001 1 管190C.28-1 Tube 1 00005-
50 车架与驾驶室 Frame and Guard

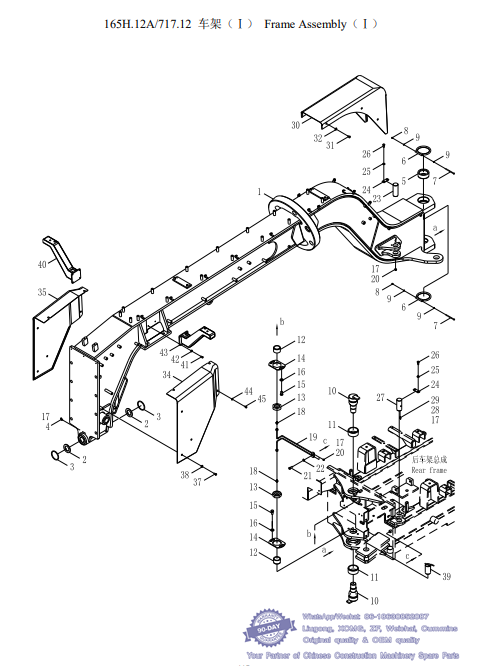

054 165H.12A/717.12 车架（Ⅰ） Frame Assembly（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-12G-00006 2 前车架总成 190C.12G.1 Front frame 1 00005-
2 Z-29C-12E-00053 2 垫板 190C.12E-25 Washer 2 00005-
3 B-Q020710-00002 1 O 形圈 100×5.7 O-ring 2 00005-
4 B-J07940B-00001 1 油杯 45°M10×1 Grease fitting 1 00005-
5 Z-29C-12E-00082 1 轴承套 190C.12E-23 Bushing 2 00005-
6 Z-29C-12E-00005 1 O 形圈 190C.12E-20 O-ring 4 00005-
7 Z-29C-12E-00070 1 螺栓 190C.12E-19 Bolt 4 00005-
8 B-G008890-00011 1 螺母 M6ZnD Nut 4 00005-
9 B-G00097B-00021 1 垫圈 6ZnD Washer 8 00005-
10 Z-29C-12E-00087 3 销轴 190C.12E.6 Pin 2 00005-
11 Z-29C-12E-00058 1 轴套 190C.12E-24 Bushing 2 00005-
12 Z-29C-12E-00096 1 轴套 190C.12E-22 Bushing 2 00005-
13 Z-29C-12E-00086 1 螺母 190C.12E-21 Nut 2 00005-
14 Z-29C-12E-00069 1 板 190C.12E-18 Plate 2 00005-
15 B-G057830-00068 1 螺栓 M16×30ZnD Bolt 4 00005-
16 B-Q020490-00007 1 垫圈 16 Washer 4 00005-
17 W-12-00192 1 油杯防尘套 M10×1 Dust cover 7 00005-
18 Z-29C-12E-00004 1 接头 190C.12E-27 Connector 2 00005-
19 Z-29C-12E-00068 2 铰接润滑系统 190C.12E.5 Grease tube 1 00005-
20 B-J07940A-00001 1 油杯 M10×1 Grease fitting 4 00005-
21 B-G057830-00037 1 螺栓 M12×35ZnD Bolt 1 00005-
22 B-Q020490-00003 1 垫圈 12 Washer 1 00005-
23 Z-29C-12E-00057 1 销 190C.12E-17 Pin 2 00005-
24 Z-29C-12E-00090 1 矩形座 190C.12E-26 Lock 4 00005-
25 B-Q020490-00003 1 垫圈 12 Washer 8 00005-
26 B-G057830-00030 1 螺栓 M12×25ZnD Bolt 8 00005-
27 Z-29C-12E-00080 1 左销轴 190C.12E-15 Left pin 1 00005-
Z-29C-12E-00095 1 右销轴 190C.12E-16 Right pin 1 00005-
28 Z-130-120-00082 1 垫圈 Z30.12-14 Washer 3 00005-
Z-130-120-00084 1 垫圈 Z30.12-14A Washer 3 00005-
29 B-J07940B-00001 1 油杯 45°M10×1 Grease fitting 3 00005-
30 Z-29C-12E-00071 1 盖板 190C.12E-5 Cover 1 00005-
31 B-G057830-00003 1 螺栓 M10×20ZnD Bolt 6 00005-
32 B-Q020490-00001 1 垫圈 10 Washer 6 00005-
34 Z-29C-12E-00091 1 侧盖板 190C.12E-3 Cover 1 00005-
35 Z-29C-12E-00054 1 侧盖板 190C.12E-3R Cover 1 00005-
37 B-G057830-00003 1 螺栓 M10×20ZnD Bolt 6 00005-
38 B-Q020490-00001 1 垫圈 10 Washer 6 00005-
39 Z-29C-12E-00081 2 销轴 190C.12E.4 Pin 1 00005-
40 Z-22H-120-00002 1 右前大灯支架 220H.12.2 Headlight bracket (R) 1 00005-
41 B-G057830-00006 1 螺栓 M10×25ZnD Bolt 8 00005-
42 B-Q020490-00001 1 垫圈 10 Washer 8 00005-
43 Z-22H-120-00006 1 左前大灯支架 220H.12.3 Headlight bracket (L) 1 00005-
44 B-Q020490-00023 1 垫圈 8 Washer 2 00005-
45 B-G057830-00139 1 螺栓 M8×20ZnD Bolt 2 00005-

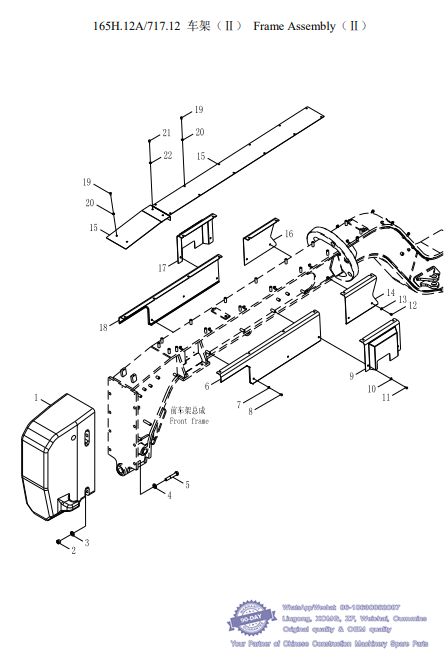

055 165H.12A/717.12 车架（Ⅱ） Frame Assembly（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-26C-12G-00001 2 前配重 165C.12G-1 Weight 1 00005-
2 B-G061700-00023 1 螺母 M24ZnD Nut 4 00005-
3 B-Q020490-00015 1 垫圈 24 Washer 4 00005-
4 B-Q020490-00015 1 垫圈 24 Washer 4 00005-
5 B-G057820-00129 1 螺栓 M24×120-10.9ZnD Bolt 4 00005-
6 Z-29C-12E-00088 2 前侧板 190C.12E-6L Cover 1 00005-
7 B-Q020490-00001 2 垫圈 10 Washer 4 00005-
8 B-G057830-00003 1 螺栓 M10×20ZnD Bolt 4 00005-
9 Z-29C-12E-00075 2 阀罩 190C.12E-7 Cover 1 00005-
10 B-Q020490-00001 1 垫圈 10 Washer 8 00005-
11 B-G057830-00003 1 螺栓 M10×20ZnD Bolt 8 00005-
12 B-G057830-00001 1 螺栓 M10×16ZnD Bolt 2 00005-
13 B-Q020490-00001 1 垫圈 10 Washer 2 00005-
14 Z-29C-12E-00089 2 后侧板 190C.12E-1L Cover 1 00005-
15 Z-22H-120-00008 1 盖板 220H.12-1 Cover 1 00005-
16 Z-29C-12E-00061 3 后侧板 190C.12E-1 Cover 1 00005-
17 Z-29C-12E-00006 2 阀罩 190C.12E-7R Cover 1 00005-
18 Z-29C-12E-00059 2 前侧板 190C.12E-6 Cover 1 00005-
19 B-G057830-00003 1 螺栓 M10×20ZnD Bolt 10 00005-
20 B-Q020490-00001 1 垫圈 10 Washer 10 00005-
21 B-G057830-00006 1 螺栓 M10×25ZnD Bolt 2 00005-
22 B-Q020490-00001 1 垫圈 10 Washer 2 00005-
23 Z-29C-12E-00055 1 前盖板 190C.12E-2 Cover 1 00005-
