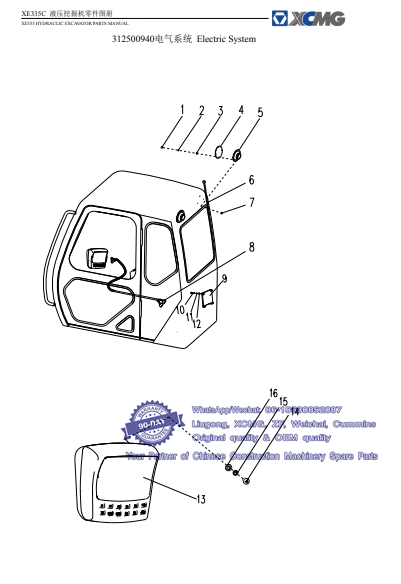

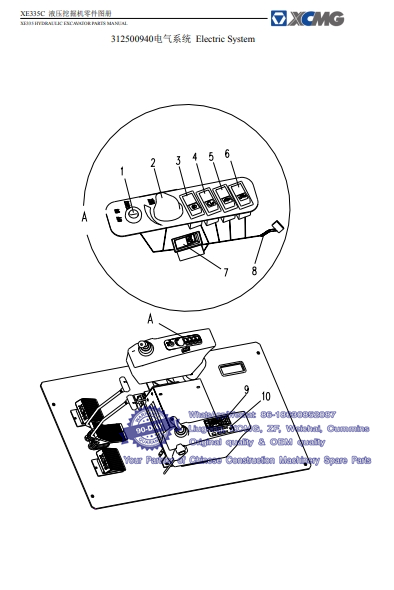

052 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803608698 钥匙开关 Key Switch 1
2 803611303 电位计(配操作旋钮) Potentiometer 1
3 803608891 臂灯开关 Switch 1
3-1 803608004 标志板 3.32 Sign 1
4 803608891 转台灯翘板开关 Switch 1
4-1 803608002 标志板 3.31 Sign 1
5 803608892 雨刮翘板开关 Switch 1
5-1 803704513 标志板 2.5 Sign 1
6 803608893 洗涤翘板开关 Switch 1
6-1 803704510 标志板 2.6 Sign 1
7 803610345 静音开关 Switch 1
7-1 803704925 行走消音标志板 Sign 1
8 312700101 右扶手箱线束 Harness 1
9 803504622 空调控制器 Control 1
10 803505443 收音机 Radiogram 1
053 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805140012 螺钉 M4×20 Screw 8
2 805338379 垫圈 4 Washer 8
3 805338382 垫圈 4 Washer 8
4 803504617 扬声器罩 Net 2
5 819908756 扬声器 Reproducer 2
6 802102374 收音机天线 Antenna 1
7 805238481 螺母 M4 Nut 8
8 310701433 监控器线束 Harness 1
9 312500909 ESS40 控制器 Controller 1
10 805046512 螺栓 M8×35 Bolt 8
11 805338259 垫圈 8 Washer 8
12 805338277 垫圈 8 Washer 6
13 312700137 电子监控器 Monitor 1
14 805000390 螺栓 M5×12 Bolt 4
15 805338380 垫圈 5 Washer 4
16 805338383 垫圈 5 Washer 4

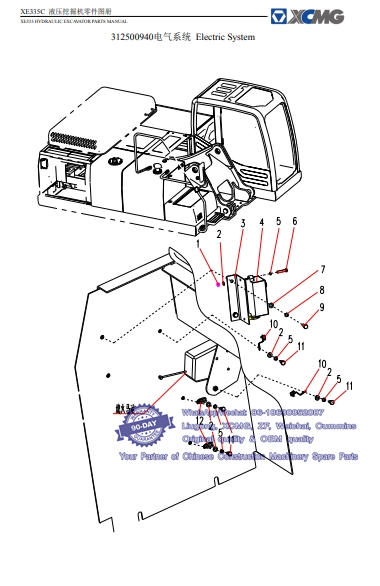

054 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805238378 螺母 M8 Nut 2
2 805338277 垫圈 8 Washer 6
3 310800396 执行器安装支架 Bracket 1
4 800104270 油门执行器 Exector 1
5 805338259 垫圈 8 Washer 6
6 805046457 螺栓 M8×35 Bolt 1
7 805338279 垫圈 10 Washer 2
8 805338260 垫圈 10 Washer 2
9 805046472 螺栓 M10×20 Bolt 2
10 819942295 矢崎安装夹具 Clamp 2
11 805046503 螺栓 M8×16 Bolt 4
12 801938229 单偏式带胶套卡箍 Clip 2

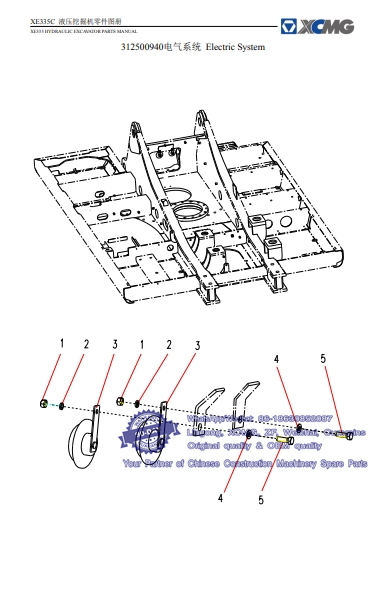

055 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805238378 螺母 M8 Nut 5
2 805338277 垫圈 8 Washer 2
3 805338276 喇叭（高、低音各一个）Horn 1
4 805338259 垫圈 8 Washer 2
5 8050465098 螺栓 M8×25 Bolt 2

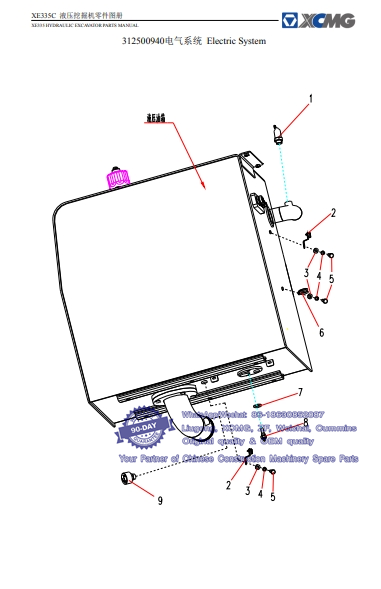

056 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803546870 发讯器 Annunciator 1
2 819942295 矢崎安装夹具 Clamp 2
3 805338277 垫圈 8 Washer 2
4 805338259 垫圈 8 Washer 2
5 805046503 螺栓 M8×16 Bolt 2
6 800104454 单偏式带胶套卡箍 Clip 1
7 805300024 垫圈 14 Washer 1
8 803504717 温度传感器 Temperature Sensor 1
9 819908755 发讯器 Annunciator 1

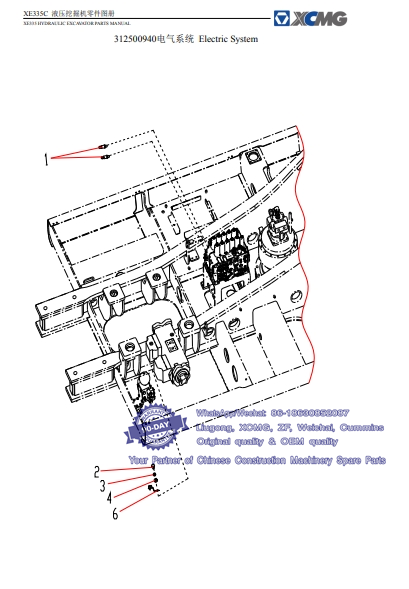

057 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803538020 压力开关 Pressure Switch 2
2 805046503 螺栓 M8×16 Bolt 1
3 805338259 垫圈 8 Washer 1
4 805338277 垫圈 8 Washer 1
5 819942516 安普安装夹具 Clamp 1

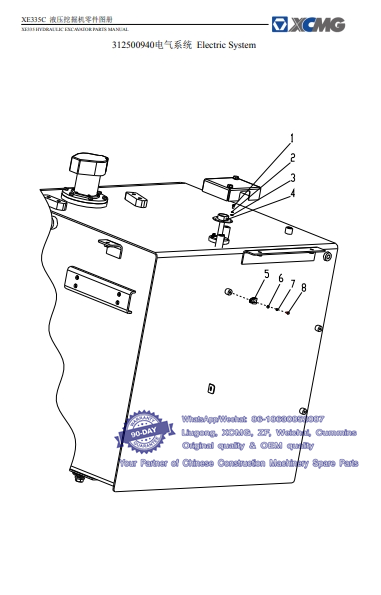

058 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805140015 螺钉 M5×16 Nut 5
2 805338380 垫圈 5 Washer 5
3 805338383 垫圈 5 Washer 5
4 803504647 油位传感器 Fuel Level Sensor 1
5 801938227 卡箍 Clip 1
6 805338275 垫圈 6 Washer 1
7 805338258 垫圈 6 Washer 1
8 805046494 螺栓 M6×12 Bolt 1

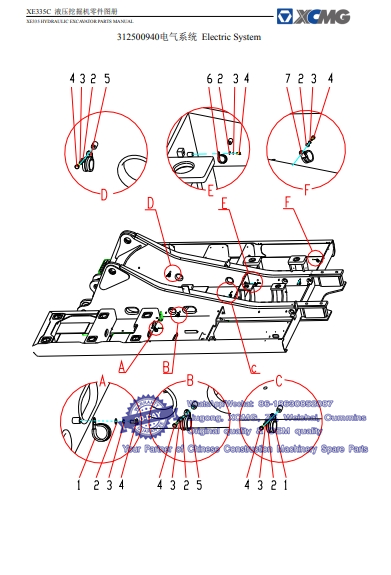

059 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 801938232 卡箍 φ35-8 Clip 8
2 805338277 垫圈 8 Washer 43
3 805338259 垫圈 8 Washer 43
4 805046503 螺栓 M8×16 Bolt 43
5 801938229 卡箍 φ16-8 Clip 25
6 801938230 卡箍 φ25-8 Clip 7
7 801938273 卡箍 φ18-8 Clip 3
