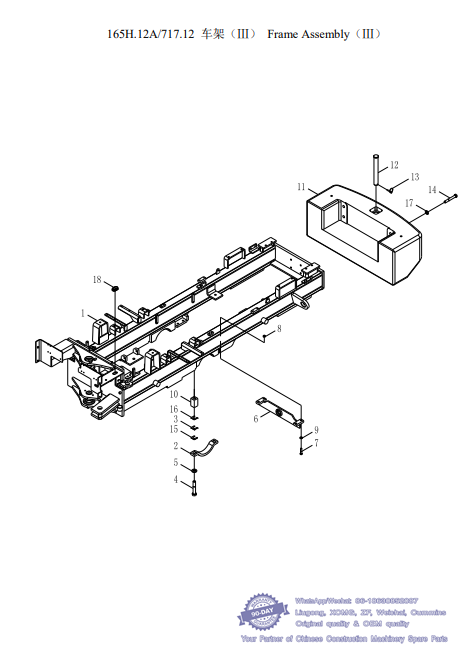

056 165H.12A/717.12 车架（Ⅲ） Frame Assembly（Ⅲ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-718-120-00004 4 后车架总图718.12.2（Cummins） Rear frame ass’y 1 00005-
Z-720-120-00001 2 后车架总图720.12.1（SC8D） Rear frame ass’y 1 00005-
2 Z-29C-12E-00015 2 盖板190C.12E-11 Cap 2 00005-
3 Z-29C-12E-00093 1 垫 190C.12E-13 Shim，0.2mm 8 00005-
4 B-G057850-00047 1 螺栓 M30×3×180ZnD Bolt 4 00005-
5 B-Q020490-00019 1 垫圈 30 Washer 4 00005-
6 Z-29C-12E-00092 1 撑板 190C.12E.3 Hanger 1 00005-
7 B-G057820-00089 1 螺栓 M16×75ZnD Bolt 4 00005-
8 B-G061700-00014 1 螺母 M16ZnD Nut 4 00005-
9 B-Q020490-00007 1 垫圈 16 Washer 4 00005-
10 Z-29C-12E-00084 1 支座 190C.12E-10 Seat 4 00005-
11 Z-26C-12G-00002 2 后配重 165C.12G.1 Weight 1 00005-
12 Z-15B-120-00140 2 销 Z50B.12-12 Pin 1 00005-
13 Z-15B-120-00141 2 保险销 Z50B.12.17 Safety pin 1 00005-
14 B-G057820-00129 1 螺栓 M24×120-10.9ZnD Bolt 4 00005-
15 Z-29C-12E-00094 1 垫 190C.12E-14 Shim，0.5mm 4 00005-
16 Z-29C-12E-00085 1 垫 190C.12E-12 Shim，0.1mm 4 00005-
17 B-Q020490-00015 1 垫圈 24 Washer 4 00005-
18 Z-722-120-00057 1 护套 722.12-1 Guard ring 1 00005-

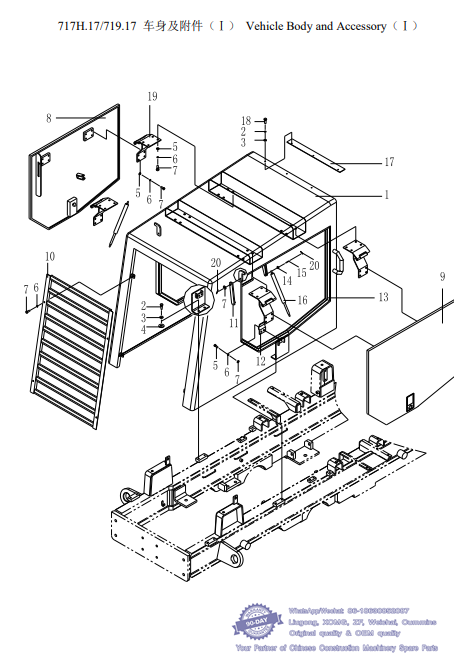

057 717H.17/719.17 车身及附件（Ⅰ） Vehicle Body and Accessory（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-718-170-00002 2 发动机护罩718.17.1.1 （Cummins） Hood 1 00005- N
Z-29C-17D-00001 3 发动机护罩190C.17D.1.1 （SC8D） Hood 1 00005- N
2 B-G057830-00030 1 螺栓M12×25ZnD Bolt 10 00005- N
3 B-G000930-00003 1 垫圈12 Washer 13 00005- N
4 B-Q020490-00003 1 垫圈12 Washer 17 00005- N
5 B-G057830-00006 1 螺栓M10×25ZnD Bolt 40 00005- N
6 B-G000930-00001 1 垫圈10 Washer 36 00005- N
7 B-G00097B-00002 1 垫圈10ZnD Washer 44 00005- N
8 Z-26H-170-00013 1 左门165H.17.1.2（Cummins） Left door 1 00005- N
Z-29C-17D-00021 1 左门190C.17D.1.2（SC8D） Left door 1 00005- N
W-09-00030 锁NBS504 Lock 1 00005-
9 Z-26H-170-00015 1 右门165H.17.1.3（Cummins） Right door 1 00005- N
Z-29C-17D-00022 1 右门190C.17D.1.3（SC8D） Right door 1 00005- N
W-09-00030 锁NBS504 Lock 1 00005-
10 Z-718-170-00004 2 格栅718.17.1.2 Grate 1 00005- N
11 Z-14E-17F-00001 1 板Z40E.17F.1.5 Board 2 00005- N
12 Z-29C-170-00045 1 板190C.17.1-8 Board 2 00005- N
13 Z-130-160-00093 2 门封条Z30.16.4E-15 Seal 2 00005- N
14 B-G00097B-00023 1 垫圈8ZnD Washer 4 00005- N
15 B-G008820-00046 1 销轴B8×40 Pin roll 4 00005- N
16 W-09-00082 1 气弹簧|JY2253 Air spring 2 00005-
17 Z-29C-17E-00049 1 板190C.17E-1 Board 1 00005-
18 B-G057830-00034 1 螺栓M12×30ZnD Bolt 7 00005- N
19 Z-29C-17E-00040 1 铰链190C.17E.1.4 Iron hinges 4 00005- N
20 B-G000910-00025 1 开口销 3.2×16ZnD Pin 8 00005- N

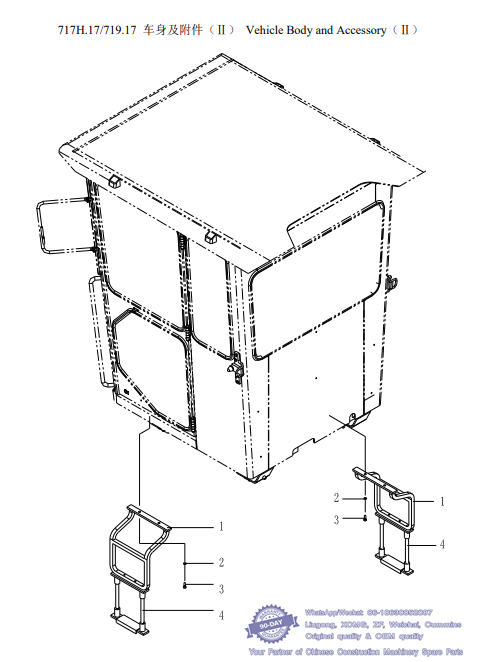

058 717H.17/719.17 车身及附件（Ⅱ） Vehicle Body and Accessory（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-722-170-00120 2 梯子722.17.10A Ladder 2 00005-
2 B-Q020490-00003 1 垫圈12 Washer 8 00005-
3 B-G057830-00034 1 螺栓M12×30ZnD Bolt 8 00005-
4 Z-722-170-00137 2 软梯722.17.9A Soft ladder 2 00005-

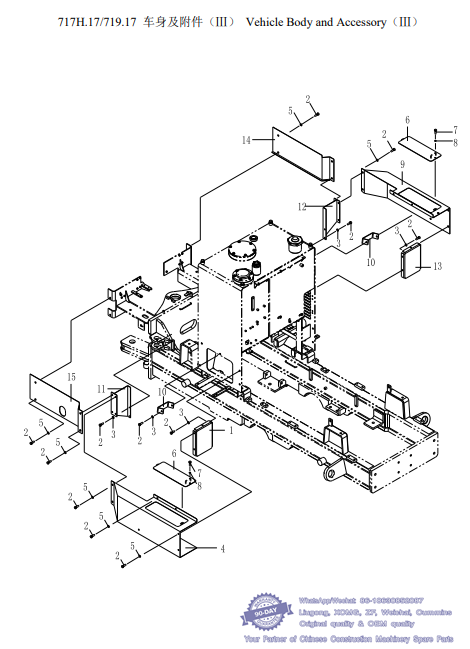

059 717H.17/719.17 车身及附件（Ⅲ） Vehicle Body and Accessory（Ⅲ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-170-00047 1 板190C.17.9 Board 1 00005-
2 B-G057830-00006 1 螺栓M10×25ZnD Bolt 34 00005-
3 B-G000930-00001 1 垫圈10 Washer 10 00005-
4 Z-29C-17E-00041 1 板190C.17E.2 Board 1 00005-
5 B-Q020490-00001 1 垫圈10 Washer 28 00005-
6 Z-29C-170-00048 1 板190C.17.5 Board 2 00005-
7 B-G057830-00143 1 螺栓M8×25ZnD Bolt 2 00005-
8 B-G00097B-00023 1 垫圈8ZnD Washer 2 00005-
9 Z-29C-17E-00042 1 板190C.17E.3 Board 2 00005-
10 Z-29C-170-00049 1 支架190C.17.6 Board 2 00005-
11 Z-29C-17E-00043 1 板190C.17E.4 Board 1 00005-
12 Z-29C-17E-00044 1 板190C.17E.5 Board 1 00005-
13 Z-29C-170-00046 1 板190C.17.2 Board 1 00005-
14 Z-29C-17E-00047 1 板190C.17E.7 Board 1 00005-
15 Z-722-170-00083 1 板722.17.11 Board 1 00005-

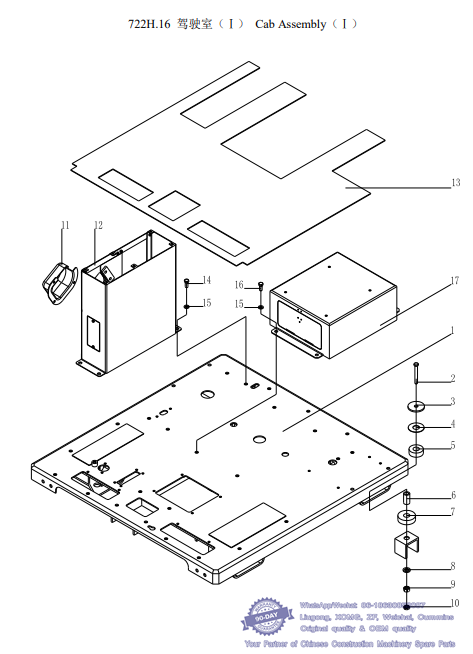

060 722H.16 驾驶室（Ⅰ） Cab Assembly（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-719-160-00001 1 底板架719.16.1 Frame 1 00005-
2 B-G057860-00020 1 螺栓M16×1.5×100ZnD Bolt 4 00005-
3 Z-29C-16E-00034 1 垫片190C.16E-4 Plate 4 00005-
4 Z-29C-16E-00037 1 垫圈190C.16E-7 Washer 4 00005-
5 Z-29C-16E-00035 1 减振垫190C.16E-5 Cushion 4 00005-
6 Z-29C-16E-00038 1 垫套190C.16E-8 Collar 4 00005-
7 Z-29C-01E-00025 1 减振垫190C.1E-9 Cushion 4 00091-
□Z-29C-16E-00036 1 □减振垫190C.16E-6 □Cushion 4 00005-00090
8 B-Q020490-00007 1 垫圈16 Washer 4 00005-
9 B-G061710-00010 1 螺母M16×1.5ZnD Nut 4 00005-
10 B-G061730-00007 1 螺母M16×1.5ZnD Nut 4 00005-
11 Z-29C-16E-00023 1 手油门罩190C.16E-1 Cover 1 00005-
12 Z-718-160-00008 1 操纵箱体718.16.2 Box 1 00005-
13 Z-22H-160-00001 1 底板垫220H.16-1 Floor mat 1 00005-
14 B-G057830-00030 1 螺栓M12×25ZnD Bolt 4 00005-
15 B-Q020490-00003 1 垫圈12 Washer 8 00005-
16 B-G057830-00034 1 螺栓M12×30ZnD Bolt 4 00005-
17 Z-719-160-00003 1 工具箱719.16.2 Box 1 00005-
