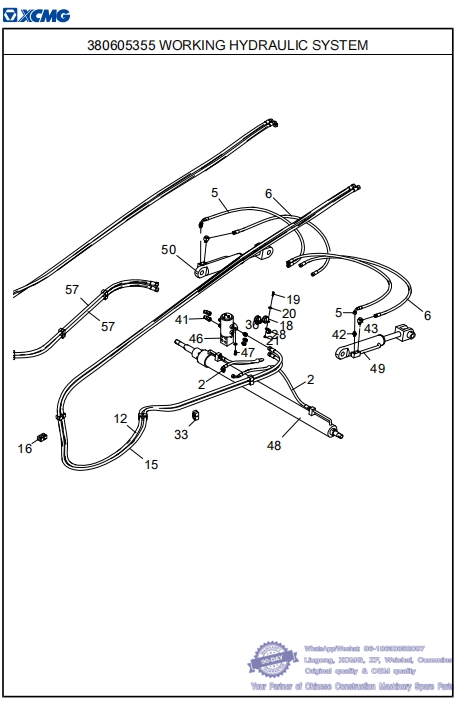

056 380605355 WORKING HYDRAULIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301591 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
2 803191863 2 HOSE ASSEMBLY whatsapp 86-18630852087
5 803374528 2 HOSE ASSEMBLY
6 803385810 2 HOSE ASSEMBLY
12 803181649 1 HOSE ASSEMBLY
15 803194971 1 HOSE ASSEMBLY
16 803167889 24 PIPE CLAMP
18 803199331 2 CUTTING SLEEVE Φ50 TJBC
19 805000017 2 BOLT M8×25 GB/T5783-2000
20 329900303 9 THICKENED FLAT WASHER
21 805201474 2 NUT M8 GB/T6185.1-2000
28 803199329 2 CUTTING SLEEVE Φ26 TJBC
33 803414033 4 PIPE CLAMP whatsapp 86-18630852087
36 803103818 12 JOINT
41 803309219 2 JOINT
42 803103852 14 JOINT
43 803412715 2 JOINT
46 380300747 1 ROTARY JOINT whatsapp 86-18630852087
47 805046469 3 BOLT M12×25 (DACROMET) GB/T5783-2000
48 804018883 1 EXTRACTION CYLINDER OF SHOVEL
49 803090546 1 LEFT BLADE ANGLE CHANGE CYLINDER 132
50 803090548 1 RIGHT BLADE ANGLE CHANGE CYLINDER 134
57 803191533 3 HOSE ASSEMBLY whatsapp 86-18630852087

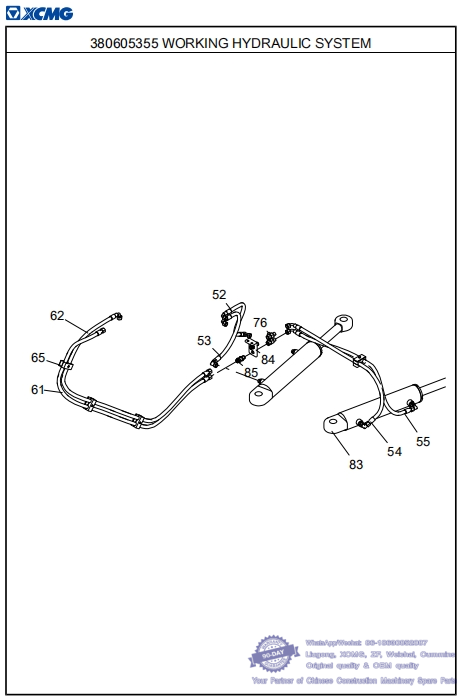

057 380605355 WORKING HYDRAULIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301591 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
52 803131669 1 HOSE ASSEMBLY whatsapp 86-18630852087
53 803166063 1 HOSE ASSEMBLY
54 803373482 1 HOSE ASSEMBLY
55 803190500 1 HOSE ASSEMBLY
61 803176071 1 HOSE ASSEMBLY
62 803199816 1 HOSE ASSEMBLY whatsapp 86-18630852087
65 803167887 4 PIPE CLAMP
76 803105415 2 JOINT
83 804009980 2 HINGED STEERING CYLINDER 142
84 380401731 1 OVER-WALL BRACKET
85 803175896 2 JOINT whatsapp 86-18630852087

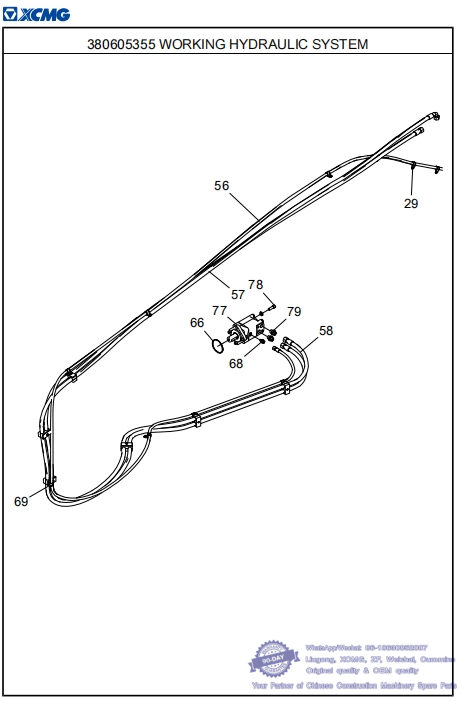

058 380605355 WORKING HYDRAULIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301591 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
29 803199326 10 CUTTING SLEEVE Φ18 TJBC whatsapp 86-18630852087
56 813408494 1 HOSE ASSEMBLY
57 803191533 3 HOSE ASSEMBLY
58 803181647 1 HOSE ASSEMBLY
66 801100122 1 O-RING 82.5×3.55 GB/T3452.1-2005
68 803103326 1 JOINT whatsapp 86-18630852087
69 803199327 1 CUTTING SLEEVE Φ20 TJBC
77 804008367 1 CYCLOID MOTOR
78 805105129 4 SCREW M12×35 GB/T70.1-2008
79 803195587 2 JOINT whatsapp 86-18630852087

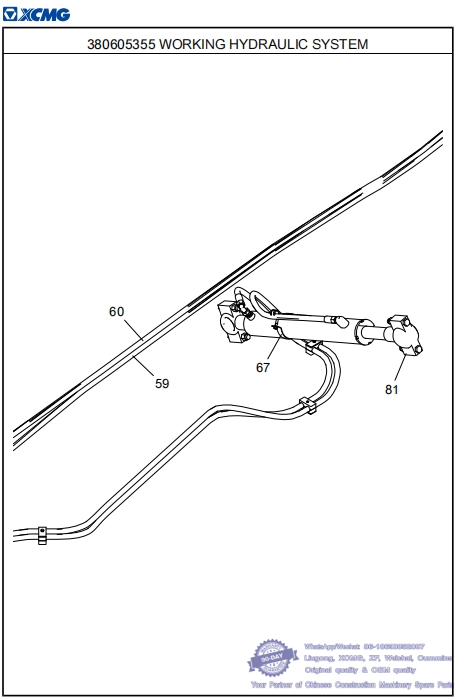

059 380605355 WORKING HYDRAULIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301591 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
59 803192036 1 HOSE ASSEMBLY whatsapp 86-18630852087
60 813407846 1 HOSE ASSEMBLY
67 803432388 1 PIPE CLAMP ASSEMBLY
81 803099048 1 SWING CYLINDER OF SHOVEL 138 whatsapp 86-18630852087

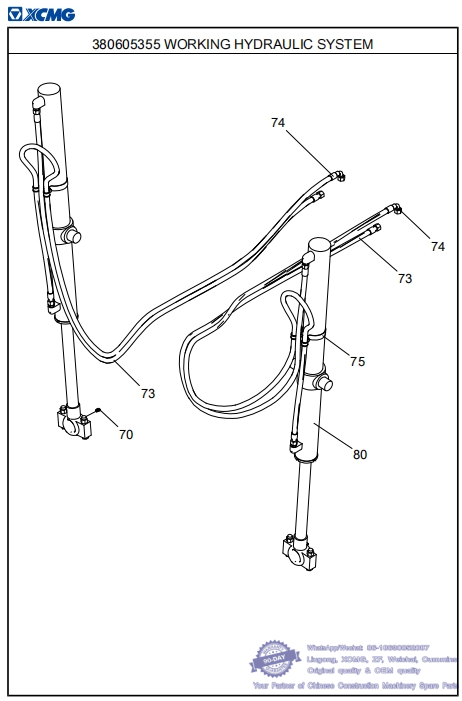

060 380605355 WORKING HYDRAULIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301591 HYDRAULIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
70 801138526 2 OIL CUP 45°M10×1 JB/T7940.2-1995 whatsapp 86-18630852087
73 803181603 2 HOSE ASSEMBLY
74 803182354 2 HOSE ASSEMBLY
75 803432390 2 PIPE CLAMP ASSEMBLY whatsapp 86-18630852087
80 803099045 2 CYLINDER FOR BLADE LIFT 136
