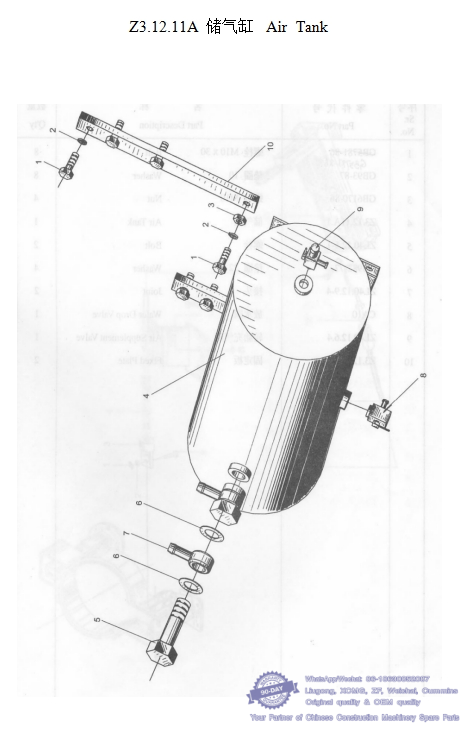

056 Z3.12.11A 储气缸 Air Tank-- XCMG Wheel Loader LW300F Parts Catalog
序号 | 零件代号 | 名称 | 数量 | 备注
Sr.No. | Part No. | Part Description | Q'ty | Remark
1 GB5783-86 螺栓 M10×30 Bolt 8
2 GB93-87 垫圈 12 Washer 8
3 GB6170-86 螺母 M10 Nut 4
4 Z3.12.11A.1 储气缸 Air Tank 1
5 ZL40.12.5-1 螺栓 Bolt 2
6 GB982-77 垫圈 Washer 4
8 ZL40A.12.4-1 放水阀 Water Draining Valve 1
9 ZL40.12.6.4 轮胎充气阀 Inflating Valve 1
10 Z3.12.11A-1 固定板 Fixed Plate 2
Full range of spare parts for XCMG Wheel Loader LW128,LW300F,LW300FN,LW300KN,ZL30G,LW400F, LW500F,LW500FN,LW500KN,ZL50G, ZL50GN,
LW700KN, LW820G, LW1200KN, WZ30-25, XC740RU, XC7-TV12, XC968-EV, XC975-EV, XC958-EV, XC936, XC956, XC958,XC975
XCMG Wheel Loader Spare parts, whatsapp 86-18630852087
LW300F WHEEL LOADER PARTS MANUAL
LW300F 轮式装载机零件手册
XUGONG SCIENCE & TECHNOLOGY CO.,LTD.
徐州工程机械科技股份有限公司
This manual can provide you reference when you purchasing the XCMG LW300F Wheel Loader
This manual mainly introduces the parts, component structures and assemblies of every system of the loader, which can help users, sellers and technicians purchase and service the loader.
In this manual, those parts (including welded parts or riveted parts) which can't be dismantled furthermore have been numbered, so no separate number is given to their composite parts.
When you need to purchase some parts from us, please inform us of the following information clearly to ensure we can deliver you the right staffs you just need.
ex-work date and serial number of the Wheel Loader. Part No. and Part Description of the parts that you need. quantity of the parts that you wish to buy..
