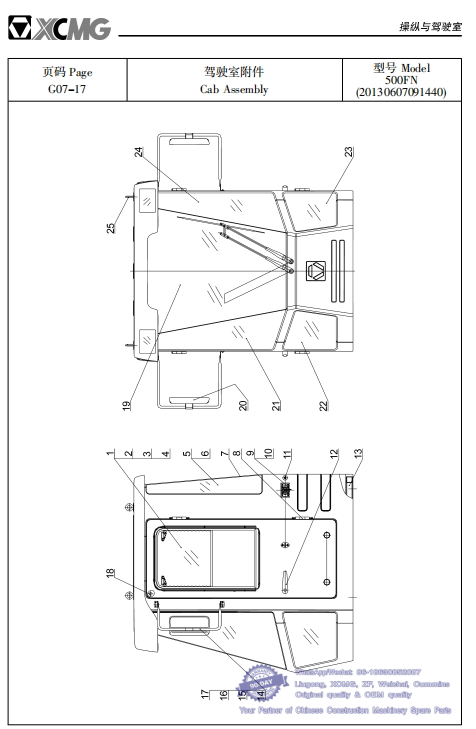

057 驾驶室附件 型号500FN (20130607091440)
Cab Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 252905947 左拉窗总成渊改型冤 Windscreen 1
2 252905965 右拉窗总成渊改型冤 Windscreen 1
3 805100275 螺钉 M5伊16 Bolt 8 GB/T818-2000
4 252905948 拉窗密封条(改型) Rubber 2
5 252600201 左后挡玻璃 Windscreen 1
6 252600202 右后挡玻璃 Windscreen 1
7 252600203 后玻璃 Windscreen 1
8 251800475 车门铰链组件 Hinge 2
9 800101440 碰锁 Spring Lock 1 NBS510D
10 800302273 锁盖 Lock Hoop 1
11 253000128 减振块总成 Shock Absorber 1
12 801503840 门锁渊合金把手冤 Lock (Alloy Handle) 1 502A
13 251805635 底架总成 Floor 1
14 251806971 后视镜支架总成 Bracket 2
15 805000322 螺栓 M6伊16 Bolt 8 GB/T5783-2000
16 805300029 垫圈 6 Washer 8 GB/T97.1-2002
17 805300030 垫圈 6 Lock Washer 8 GB/T93 一 1987
18 801938303 橡胶盖 Plug 5
19 252600200 前玻璃 Windscreen 1
20 801902760 后视镜 Rear Mirror 2 XGHJ410X190-W
21 252600199 右前挡玻璃 Windscreen 1
22 252600197 前围右侧玻璃 Windscreen 1
23 252600196 前围左侧玻璃 Windscreen 1
24 252600198 左前挡玻璃 Windscreen 1
25 805100348 吊环螺钉 M16 Screw 4 GB/T825-198

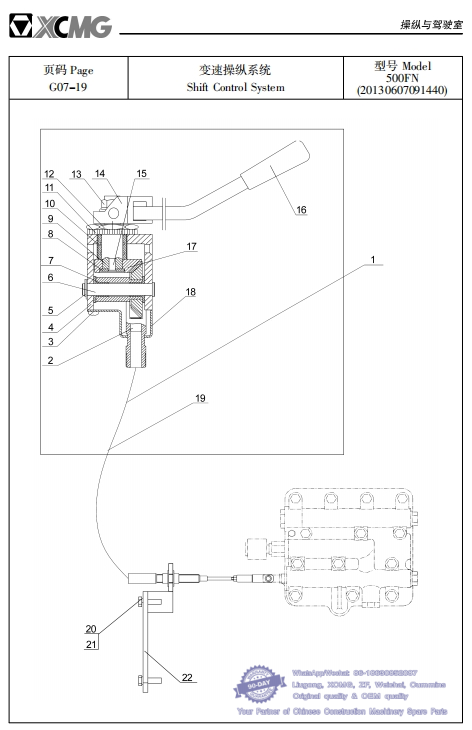

058 变速操纵系统 型号 500FN (20130607091440)
Shift Control System Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 252900249 变速操纵系 Shift Control 1
2 专用齿条 Gear Rack 1 LJ134G-01
3 十字槽盘头螺钉 M5*8 Cross Bolt 2 GB/T818-2000
4 壳体总成 Shell 1 LJ134G-02
5 开口挡圈 10 Split Baffle Ring 1 GB/T896-1986
6 转动销轴 Shaft 1 LJ134G-03
7 轮轴合件 Shaft 1 LJ134G-04
8 平垫 Flat Washer 1 YOLBJ18100012
9 花键轴 Spline Shaft 1 YOLBJ18100008
10 丝套 Sheath 1 YOLBJ18100010
11 外锯齿止退垫圈 24 Washer 1 GB/T862.2-87
12 薄螺母 M24伊1.5 Nut 1
13 锁紧螺母 M10 Gib Nut 1 GB/T6187.1-2000
14 手柄总成 Handle Assembly 1 LJ134G-05
15 沉头螺钉 M5伊15 Bolt 1 GB/T819.1-2000
16 134 通用手柄 Handle 1
17 主动锥齿轮 Bevel Drive Pinion 1 LJ134G-06
18 盖板 Cover Board 1 LJ134G-07
19 LJ134G 软轴 Soft Axes 1 LJ134G-08
20 805000062 螺栓 M10伊35 Bolt 2 GB/T5783-2000
21 805300014 垫圈 10 Washer 2 GB/T93-1987
22 251800747 支架 Bracket 1
25 XGZY01-V-25 衬套 1 Sleeve 4 HBJA0102A3 HBJA0102A3
26 XGZY01-V-26 阻尼簧连接螺栓 Bolt 2 HBJA0012F0 HBJA0012F0
27 XGZY01-V-27 F 扣 Buckle 28 HBJB0024A0 HBJB0024A0
28 XGZY01-V-28 轴承套 Bearing Bush 1 FJ05-46 FJ05-46
29 XGZY01-V-29 定位轴 Fix Shaft 1 HBJA0001E0 HBJA0001E0
30 XGZY01-V-30 台阶螺栓 Step Bolt 2 HBJA0006F0 HBJA0006F0
31 XGZY01-V-31 衬套 2 Sleeve 1 HBJA0009A3 HBJA0009A3

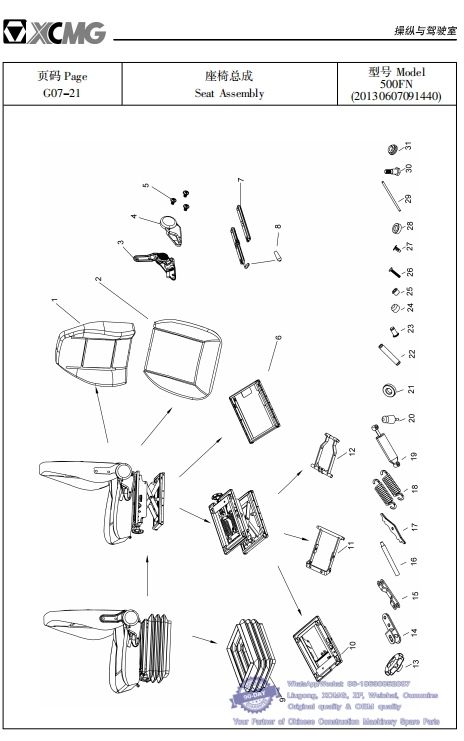

59 座椅总成 型号 500FN (20130607091440)
Seat Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 XGZY01-V-01 靠背骨架总成 Frame Assembly 1 FS16D-04-1000 FS16D-04-1000
2 XGZY01-V-02 座椅坐垫总成 Seat Assembly 1 FS16D-04-2000 FS16D-04-2000
3 XGZY01-V-03 左操作调角器 Angle Adjuster 1 FT166 FT166
4 XGZY01-V-04 调角器塑料罩壳 Plastic Casing 1 FTK166 FTK166
5 XGZY01-V-05 带垫螺栓 Bolt 3
6 XGZY01-V-06 减震底框加高块连接组件 Heightening Block 1 FS16D-04-4200 FS16D-04-4200
7 XGZY01-V-07 滑轨总成 Slide Assembly 1 FS16D-15-3000 FS16D-15-3000
8 XGZY01-V-08 塑手柄 Handle 1 HBHC0008A0 HBHC0008A0
9 XGZY01-V-09 橡胶套 Rubber Sleeve 1
10 XGZY01-V-10 减震上框 Up Frame 1 FS16D-15-4100 FS16D-15-4100
11 XGZY01-V-11 外撑杆组件 Outside Brace 1 HBJA0300B0 HBJA0300B0
12 XGZY01-V-12 内撑杆组件 Inside Brace 1 HBJA0200B0 HBJA0200B0
13 XGZY01-V-13 减震手轮 Hand Wheel 1 FJ05-40 FJ05-40
14 XGZY01-V-14 连杆板组件 Link Board Components 1 HBJA0600B0 HBJA0600B0
15 XGZY01-V-15 台阶板组件 Step Plate Assembly 1 HBJA0500B0 HBJA0500B0
16 XGZY01-V-16 调节螺杆 Adjusting Screw 1 FS16D-04-4302 FS16D-04-4302
17 XGZY01-V-17 拉簧板 Board 2 HBJA0402B0 HBJA0402B0
18 XGZY01-V-18 减震拉簧 Tension Spring 2 FJ05-36 FJ05-36
19 XGZY01-V-19 阻尼簧 Damper 1 HBJA0013A0 HBJA0013A0
20 XGZY01-V-20 减震垫 Absorber 2 HBJA0005A0 HBJA0005A0
21 XGZY01-V-21 平面轴承 Plain Bearing 1 封闭 8102 型封闭 8102 型
22 XGZY01-V-22 (椎10伊59)长销 Pin 1 FJ02-05-01 FJ02-05-01
23 XGZY01-V-23 短销 Pin 2 HBJA0410F0 HBJA0410F0
24 XGZY01-V-24 滑块 Slider 4 HBJA0003A3 HBJA0003A3
25 XGZY01-V-25 衬套 1 Sleeve 4 HBJA0102A3 HBJA0102A3
26 XGZY01-V-26 阻尼簧连接螺栓 Bolt 2 HBJA0012F0 HBJA0012F0
27 XGZY01-V-27 F 扣 Buckle 28 HBJB0024A0 HBJB0024A0
28 XGZY01-V-28 轴承套 Bearing Bush 1 FJ05-46 FJ05-46
29 XGZY01-V-29 定位轴 Fix Shaft 1 HBJA0001E0 HBJA0001E0
30 XGZY01-V-30 台阶螺栓 Step Bolt 2 HBJA0006F0 HBJA0006F0
31 XGZY01-V-31 衬套 2 Sleeve 1 HBJA0009A3 HBJA0009A3

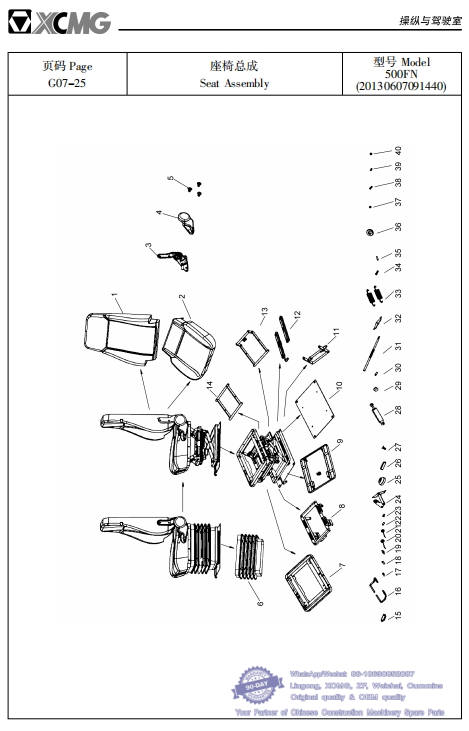

060 座椅总成 型号 500FN (20130607091440)
Seat Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 XGZY03-A-01 靠海绵 Backrest Sponge 1 K03 K03
2 XGZY03-A-02 座垫海绵 Seat Sponge 1 Z03 Z03
3 XGZY03-A-03 左操作调角器 Left Angle Adjuster 1 丰田 166 角调 丰田 166 角调
4 XGZY03-A-04 角器塑料卡罩 Cover 1 丰田 166 卡罩 丰田 166 卡罩
5 XGZY03-A-05 带垫螺栓 Bolt With Washer 3
6 XGZY03-A-06 橡胶套 Rubber Wrap 1 FS11-08-03 FS11-08-03
7 XGZY03-A-07 上框焊接总成 Up Frame FS11-0100 FS11-0100
8 XGZY03-A-08 中框焊接总成 Middle Frame FS11-0200 FS11-0200
9 XGZY03-A-09 底框焊接总成 Base Frame FS11-0300 FS11-0300
10 XGZY03-A-10 大底板 Big Plate 1 FS16G-80000 FS16G-80000
11 XGZY03-A-11 升降总成 Lift Framework 1 FS11-0400 FS11-0400
12 XGZY03-A-12 滑轨总成 Guide Track 1 FS16G-70000 FS16G-70000
13 XGZY03-A-13 外撑杆焊接总成 Outer Support 1
14 XGZY03-A-14 内撑杆焊接总成 Inner Support 1
15 XGZY03-A-15 齿板 Teeth Board 2 HBSA0007E0 HBSA0007E0
16 XGZY03-A-16 手柄 Handle FS11-07-12 FS11-07-12
17 XGZY03-A-17 齿头 Gear Head 2 HBSA0008E0 HBSA0008E0
18 XGZY03-A-18 滑头 Slippery 2 HBSA0009E0 HBSA0009E0
19 XGZY03-A-19 手柄扭簧 Handle Spring 2 HBSA0010E0 HBSA0010E0
20 XGZY03-A-20 扭簧 Spring 3 FS-06-10 FS-06-10
21 XGZY03-A-21 扭簧 Spring 1 FS-06-09 FS-06-09
22 XGZY03-A-22 椎12伊28 短销 Short Pin 4 HBSA0011E0 HBSA0011E0
23 XGZY03-A-23 台阶螺栓 Bolt 4 HBSA0012E0 HBSA0012E0
24 XGZY03-A-24 调节组件 Adjuster Assembly 1
25 XGZY03-A-25 反向调节手轮 Reverse Adjuster 1 FS16 FS16
26 XGZY03-A-26 升降塑手柄 Lift Handle 2 HBSA0016A2 HBSA0016A2
27 XGZY03-A-27 F 扣 F Lock 28 HBJB0024A0 HBJB0024A0
28 XGZY03-A-28 阻尼簧 Damp Spring 1 FS16-06-08 FS16-06-08
29 XGZY03-A-29 滑块 Slip Block 4 FS11-08-06 FS11-08-06
30 XGZY03-A-30 轴销 2 Pin 2 FS11-07-08 FS11-07-08
31 XGZY03-A-31 调节螺杆 Adjust Screw 1 FS11-06-02 FS11-06-02
32 XGZY03-A-32 拉簧杆 Spring Pole 2 HBJA0402B0 HBJA0402B0
33 XGZY03-A-33 11 圈拉簧 Spring 2 FJ05-36 FJ05-36
34 XGZY03-A-34 长台阶螺栓 Bolt 2 FJ02-05-05 FJ02-05-05
35 XGZY03-A-35 椎10伊39 长销 Long Pin 1 FS11-07-11 FS11-07-11
36 XGZY03-A-36 平面轴承 Bearing 1 8102 型 8102 型
37 XGZY03-A-37 M10 螺母渊无牙冤 Nut 4
38 XGZY03-A-38 M8伊25 内六角螺栓 Bolt 4
39 XGZY03-A-39 M8伊16 内六角螺栓 Bolt 4
40 XGZY03-A-40 M8 防松螺母 Lock Nut 4

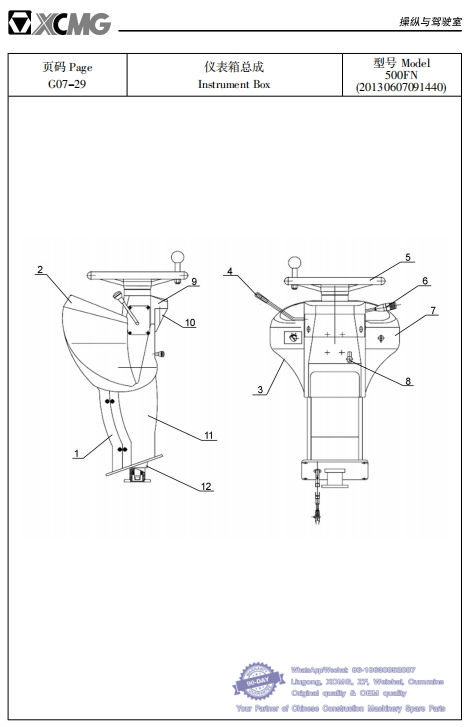

061 仪表箱总成 型号 500FN (20130607091440)
Instrument Box Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 500FN.10.2-1 前下包 Shell 1 RC1400-01 RC1400-01
2 500FN.10.2-2 仪表上盖 Cover 1 RC1400-02 RC1400-02
3 500FN.10.2-3 左大包 Shell 1 RC1400-03 RC1400-03
4 500FN.10.2-4 软轴 Flex Shaft 1 L1334*1950 L1334*1950
5 500FN.10.2-5 方向盘 Steering Wheel 1 RC1400-04 RC1400-04
6 500FN.10.2-6 龙马开关 Switch 1 NY-LJ NY-LJ
7 500FN.10.2-7 右大包 Shell 1 RC1400-05 RC1400-05
8 500FN.10.2-8 调节手柄 Handle 1 RC1400-06 RC1400-06
9 500FN.10.2-9 翘板开关盒 Switch Control Box 1 RC1400-07 RC1400-07
10 500FN.10.2-10 开关盒下盖 Cover 1 RC1400-08 RC1400-08
11 500FN.10.2-11 后下包 Shell 1 RC1400-09 RC1400-09
12 500FN.10.2-12 方向机支架 Bracket 1 RC3400-1010 RC3400-10
