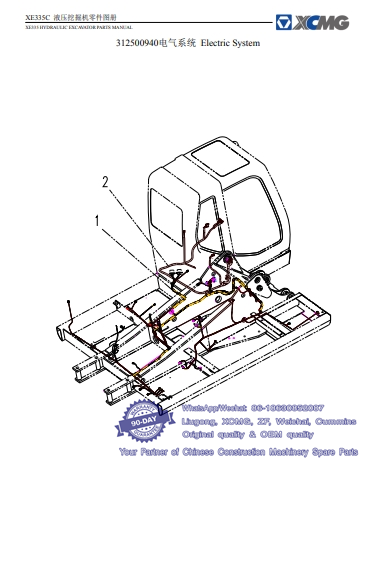

060 312500940电气系统 Electric System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312501795 主线束 1 Harness 1
2 312700093 主线束 2 Harness 1

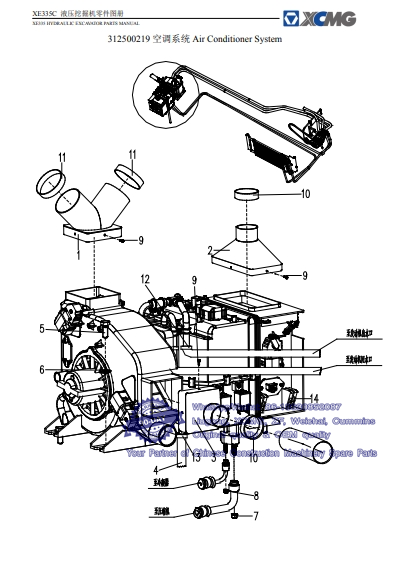

061 312500219空调系统 Air Conditioner System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312600325 上出风口 Air Outlet 1
2 312600324 上进风口 Air Inlet 1
3 312600323 前出风口 Air Outlet 1
4 859934546 空调滴水管 Hose 1
5 805006412 螺栓 M12×30（10.9） Bolt 4
6 805338270 垫圈 12 (300HV) Washer 4
7 805046477 螺母 M8 Nut 1
8 805238370 螺母 M6 Nut 1
9 819908925 螺钉 ST3.5X9.5 Screw 12
10 801905729 软管卡箍 Hose Clip 2
11 801905495 软管卡箍 Hose Clip 2
12 801900069 软管卡箍 Hose Clip 2
13 819909238 软管卡箍 Hose Clip 1
14 803504680 蒸发器 Evaporator 1

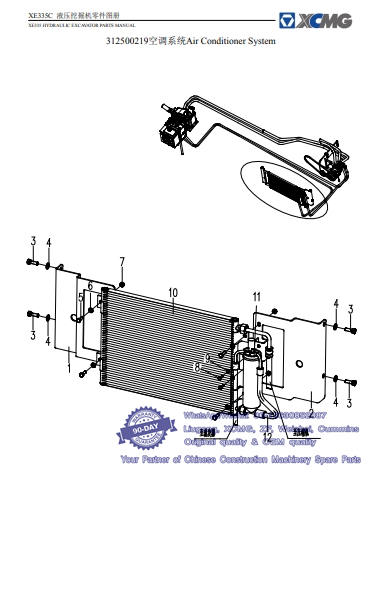

062 312500219空调系统 Air Conditioner System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312500220 冷凝器支架(一) Condenser Bracket 1
2 312500221 冷凝器支架(二) Condenser Bracket 1
3 805046416 螺栓 M10×30（10.9） Bolt 4
4 805338279 垫圈 10（300HV） Washer 4
5 805046508 螺栓 M8×20（10.9） Bolt 8
6 805338277 垫圈 8（300HV） Washer 8
7 805238378 螺母 M8 Nut 4
8 805000046 螺栓 M6×14 Bolt 2
9 805338275 垫圈 6 Washer 2
10 803504679 冷凝器 Condenser 1
11 803506192 储液干燥器 Liquid Tank 1
12 803506193 冷媒管 Hose Assy 1

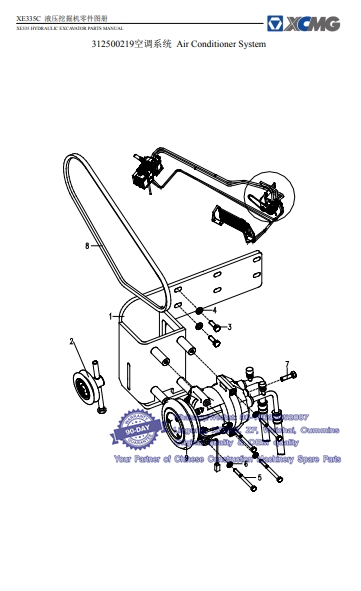

063 312500219空调系统 Air Conditioner System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312601549 压缩机支架 Bracket 1
2 800309026 A 槽张紧轮 Tension Sheave 1
3 805046416 螺栓 M10×30 Bolt 2
4 805338279 垫圈 10 Washer 2
5 312600332 螺栓 Bolt 4
6 805338277 垫圈 8 Washer 4
7 805238507 螺栓 M10×1.25×35 Bolt 1
8 800104253 汽车 V 带 V-Belt 1
9 819909396 压缩机 Compressor 1

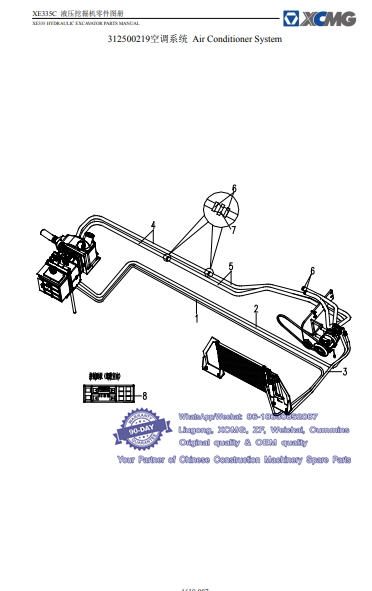

064 312500219空调系统 Air Conditioner System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803506195 冷媒管Ⅰ Hose 1
2 803506196 冷媒管Ⅱ Hose 1
3 803506197 冷媒管Ⅲ Hose 1
4 801906532 输水胶管 Hose 2
5 801906531 输水胶管 Hose 2
6 819909238 软管卡箍 Hose Clip 6
7 312600335 管接头 Joint 2
8 803504622 控制面板 Control Unit 1

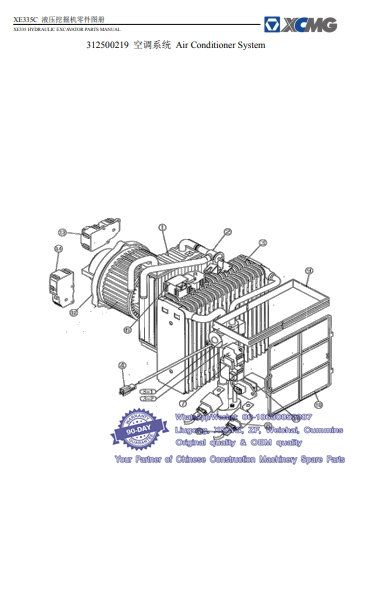

065 312500219 空调系统 Air Conditioner System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 803177687 暖水箱 Warming Box 1
2 803704434 水阀总成 Valve Assembly 1
3 803543434 蒸发器芯体总成 Evaporator 1
3-1 803704427 膨胀阀 Expansion Valve 1
3-2 803504601 蒸发器芯体 Evaporator 1
4 803543435 温度传感器 Temperature Sense 1
5 803543436 线束 Wiring Harness 1
6 803704429 热水箱驱动器 Drivers 1
7 803704428 进风驱动器· Drivers 1
8 803608681 继电器 Relay 1
9 803543437 新风过滤器 Filter 1
10 803704435 回风过滤网 Filter 1
11 803704433 调速电阻 Resistance 1
12 803704432 风机＆电机总成 Electric Machine 1
13 803704431 上出风驱动器 Drivers 1
14 803704430 除霜驱动器 Drivers 1

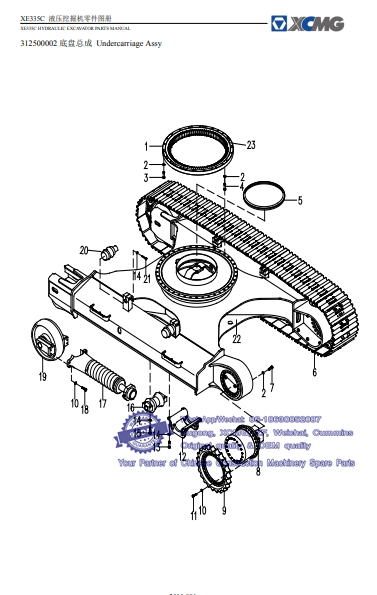

066 312500002底盘总成 Undercarriage Assy -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 800513366 回转支承 Swing Bearing 1 H
2 805338299 垫圈 24 Washer 76
3 805006423 螺栓 M24×130 Bolt 36
4 805004837 螺栓 M24×90 Bolt 40
5 312600416 密封条 Sealing Strip 1
6 800305374 履带总成(600 宽) Crawler 2 H
800340283 履带总成(700 宽) Crawler 2 OP
800340284 履带总成(800 宽) Crawler 2 OP
7 805004839 螺栓 M24×70 Bolt 36
8 803007244 行走马达 Travel Motor 2 H
9 800305379 驱动轮 Sprocket 2
10 805338297 垫圈 20 Washer 60
11 805006285 螺栓 M20×65 Bolt 52
12 312500004 夹轨器 Guard 4
13 805006286 螺栓 M20×55 Bolt 16
14 805338297 垫圈 20 Washer 88
15 805006284 螺栓 M20×110 Bolt 64
16 800305377 支重轮 Lower Roller 16 H
17 800305376 涨紧装置 Track Tensioner 2 H
18 805006425 螺栓 M20×70 Bolt 4
19 800305375 引导轮 Guide Wheel 2 H
20 800305378 托轮 Upper Roller 4 H
21 805006284 螺栓 M20×110 Bolt 8
22 312500003 下车架 Frame 1
23 801968776 回转支承用密封条 Sealing Strip 1

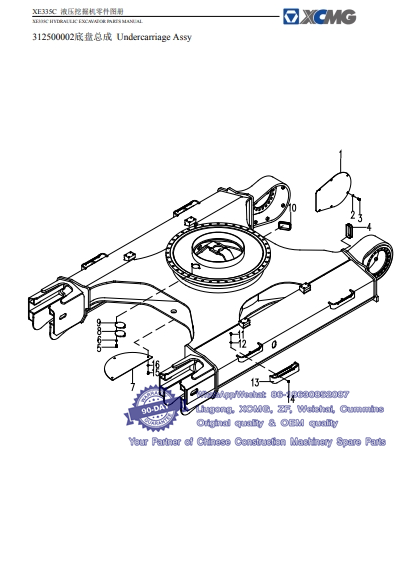

067 312500002底盘总成 Undercarriage Assy -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312500005 马达盖板 Cover 2
2 805338285 垫圈 16 Washer 10
3 805006417 螺栓 M16×30 Bolt 10
4 312600167 软管护套 Rubber Guard 2
5 805046469 螺栓 M12×25 Bolt 2
6 805338281 垫圈 12 Washer 2
7 312600168 底盖板 Cover 2
8 312600170 油池盖板 Separator 1
9 312600171 橡胶垫 Rubber Mat 1
10 312600166 软管护套 Rubber Guard 2
11 805046568 螺栓 M14×50 Bolt 8 OP
12 805338283 垫圈 14 Washer 8 OP
13 312601968 外接脚踏 Pedal 4 OP
14 805238504 螺母 Nut 8 OP
15 805011330 螺栓 M10×25 Bolt 6
16 805338279 垫圈 10 Washer 6
