061 压气机管路结合组(Compressor Pipeline Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61560110165 1 连接弯管 Connecting elbow
2 61560110226 1 卡箍 Clamp
3 190320035 1 密封圈 Seal washer
4 99012340027 1 密封圈 Seal washer
5 90003932023 1 波形弹性垫圈 Wave spiral washer
6 90003862443 1 内六角圆柱头螺钉 Inner hexagon screw
7 612600110053 1 进气弯管 Intake elbow
8 90003989312 2 软管卡箍 Hose clip
9 612600110962 1 带纤维夹层橡胶软管 Rubber hose with fiber layer

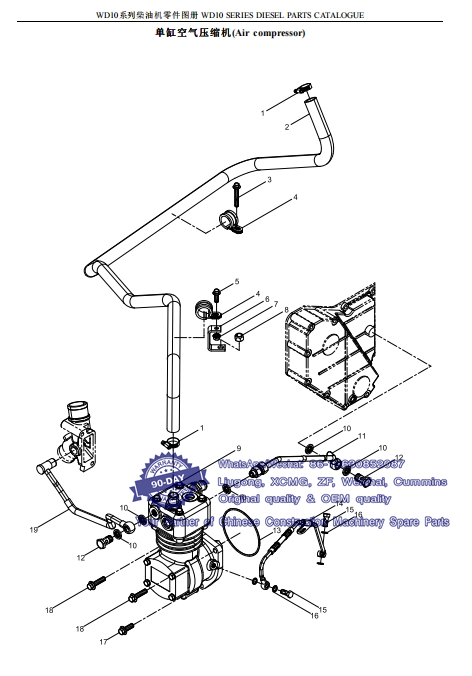

062 单缸空气压缩机(Air compressor)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003989340 2 卡箍 Clamp
2 612600130540 1 气路连接胶管 Air Connecting Rubber Pipe
3 90011430001 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
4 612600111644 2 单管夹子总成 Pipe clip assembly
5 90011430040 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
6 612600012884 1 支架板 Bracket plate
7 90012290001 1 六角法兰面螺母 Hexagon Flange Nut
8 90003888453 1 2型全金属六角锁紧螺母 Prevailing Torque Type All-metal Hexagon Nut,
9 612600130651 1 空压机总成 Air compressor assembly
10 13023361 5 组合密封垫圈 Unit seal washer
11 612600130500 1 空压机进水管 Water inlet pipe of air compressor
12 90003962627 2 空心螺栓 Hollow bolt
13 30800010003 1 密封圈 Seal washer
14 612600130326 1 空压机润滑油管总成 Oil pipe of air compressor assembly
15 612600130333 2 空心螺栓 Hollow bolt
16 612600080246 4 密封垫圈 Seal washer
17 90011430017S 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
18 90011430032 2 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
19 612600130533 1 空压机回水管 Water return pipe of air compressor
063 空压机总成(Air compressor assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600130496 1 空压机组件 Air compressor assembly
2 612600130309 1 空气压缩机齿轮 Air compressor gear

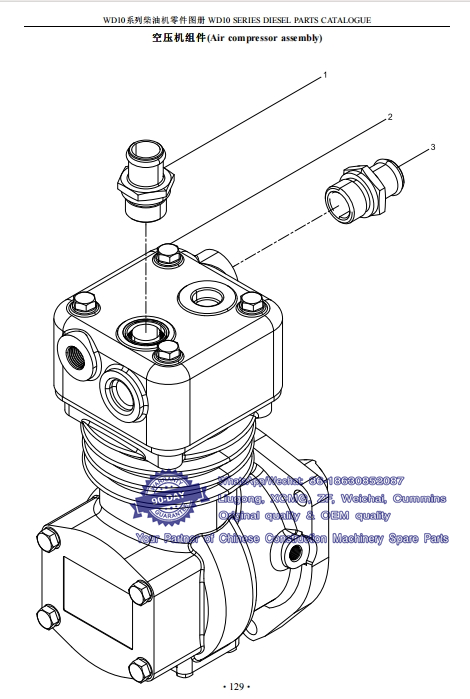

064 空压机组件(Air compressor assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600130499 1 进气接头 Intake nipple
2 612600130497 1 水冷单缸空压机 Air compressor
3 612600130425 1 排气接头 Exhaust pipe nipple

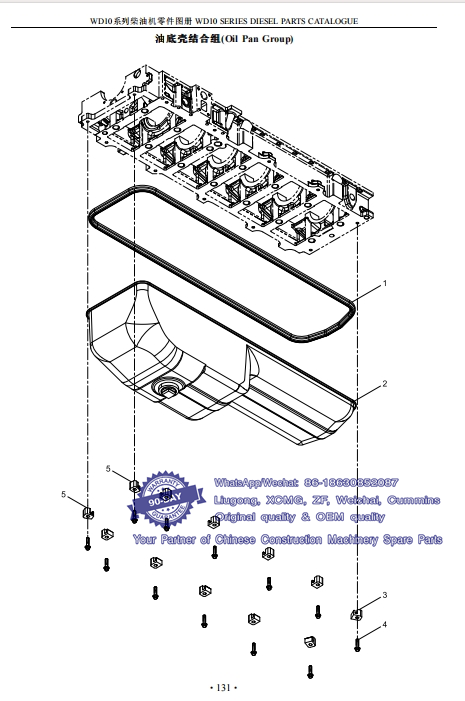

065 油底壳结合组(Oil Pan Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 614150004 1 密封垫 Seal washer
2 612600150414 1 油底壳总成 Oil pan assembly
3 614150046 10 油底壳托块 Oil pan block
4 90011430019 12 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
5 612600150390 2 油底壳托块 Oil pan block

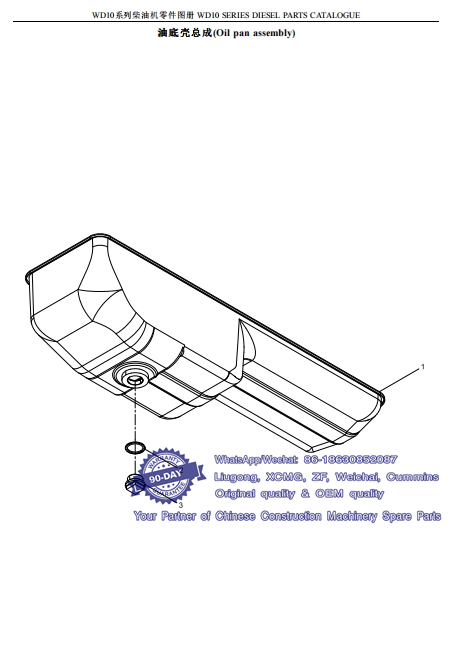

066 油底壳总成(Oil pan assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600150413 1 油底壳 Oil pan
2 612600150106 1 密封垫圈 Seal washer
3 612600150396 1 磁性螺塞总成 Magnetic screw plug assembly

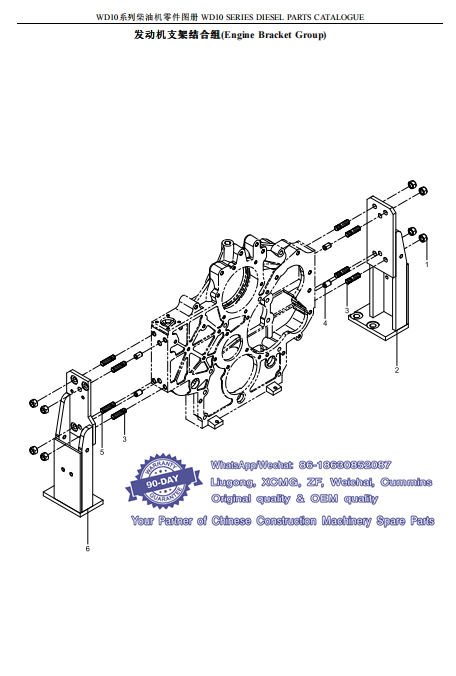

067 发动机支架结合组(Engine Bracket Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
Pos. Teile.Number Amount Denomination Designation
1 90003888453 8 2型全金属六角锁紧螺母 Prevailing Torque Type All-metal Hexagon Nut,
2 612600012913 1 左前支架 Front bracket (left)
3 90003813638S 2 双头螺柱 Stud
4 90003900085 4 弹性圆柱销 Spring dowel pin
5 90003813628S 6 双头螺柱 Stud
6 612600012914 1 右前支架 Front bracket(right)

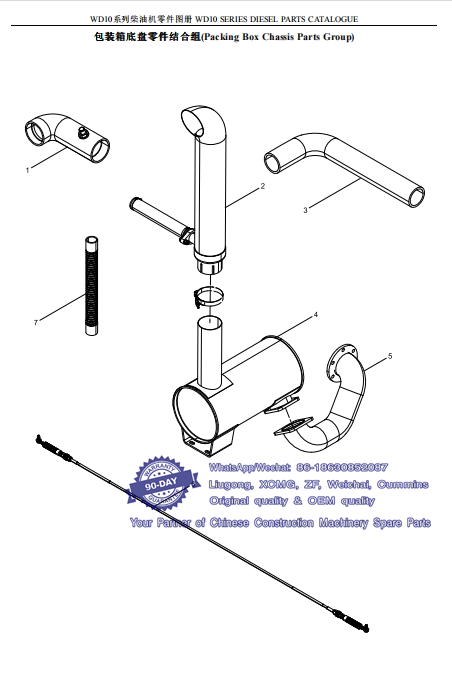

068 包装箱底盘零件结合组(Packing Box Chassis Parts Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600110394 1 气路连接胶管 Air Connecting Rubber Pipe
2 612600110829 1 废气引射管总成 Exhaust Gas Injecting Pipe Assembly
3 612600160003 1 橡胶管 Rubber hose
4 612600114398 1 消声器 Muffler
5 612600110506 1 消声器进气管 Intake pipe of baffle
6 612600140161 1 油门软轴 Flexible shaft
7 612600160002 1 冷却液连接胶管 Coolant Connecting Rubber Pipe
069 随机单发零件结合组(Single Transport Parts Attached to Engine Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600112066 1 空气滤清器 Air filter
070 空气滤清器(Air filter)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600112168 1 粗滤器分总成 Primary filter subassembly
2 612600112169 1 空滤器体分总成
3 612600110540 1 空气滤清器芯 Air Filter Element
