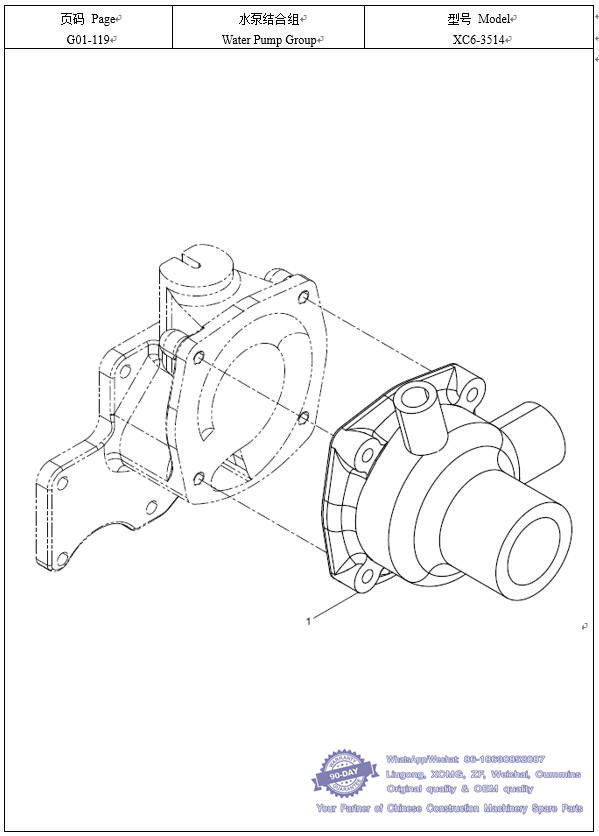

061 水泵结合组Water Pump Group-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 12273212 水泵 Water Pump 1 whatsapp 86-18630852087

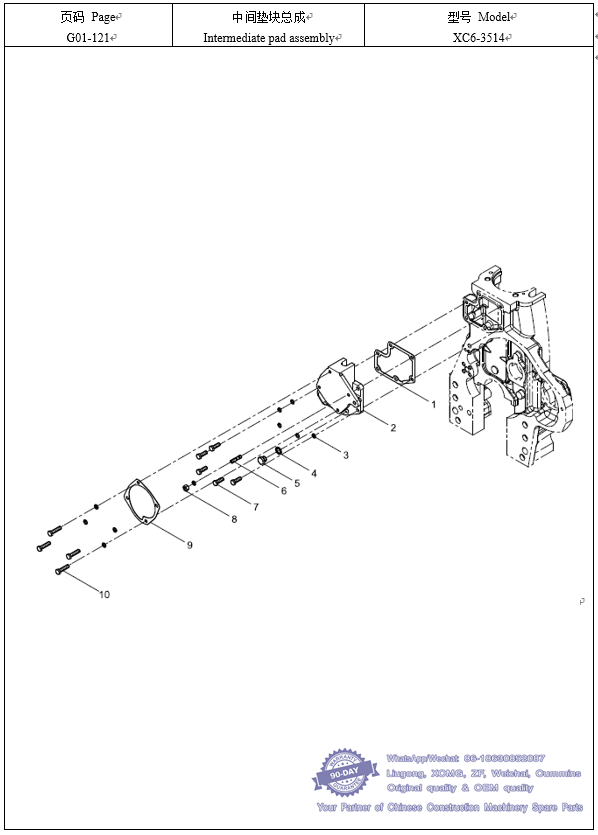

062 中间垫块总成Intermediate pad assembly-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 12158513 垫片 Gasket 1 whatsapp 86-18630852087
2 13020577 水泵中间垫块 Water Pump Middle Filling Block 1
3 01177981 弹簧垫圈 Spring Washer 10
4 612600080200 垫圈 Washer 1
5 01118960 六角头螺塞 Hexagon Screw Plug 1
6 01113391 双头螺柱 Double End Stud 1 whatsapp 86-18630852087
7 01112331 六角头螺栓 Hexagon Head Bolt 5
8 01112829 2型六角螺母 Type 2 hexagon nuts 1
9 12270869 水泵垫片 Pump gaske 1
10 01139584 六角头螺栓 Hexagon Head Bolt 4 whatsapp 86-18630852087

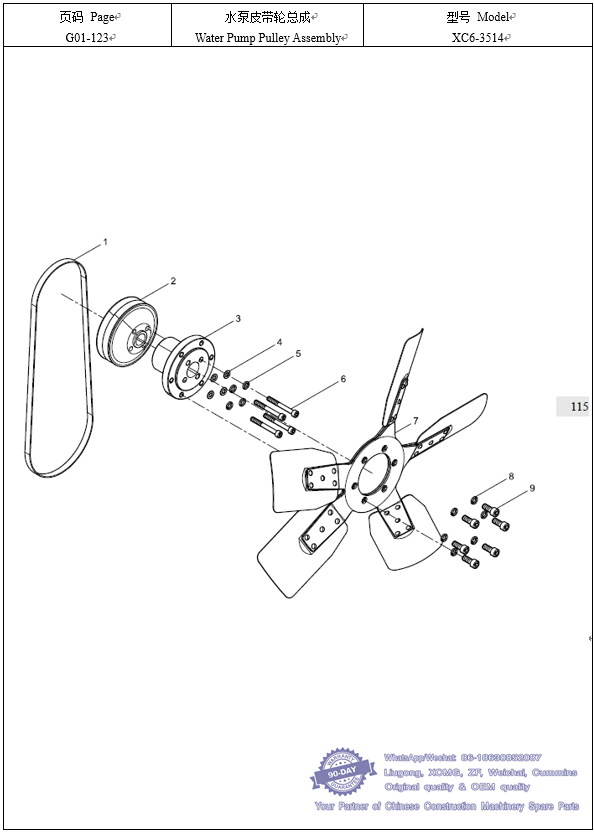

063 水泵皮带轮总成Water Pump Pulley Assembly-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 13023422 窄三角皮带 Narrow v-belt 1 whatsapp 86-18630852087
2 13024342 水泵皮带轮 Water pump pully 1
3 13032534 风扇连接盘 Connecting disk of fan 1
4 01132562 平垫圈 Plain washers 4
5 01177981 弹簧垫圈 Washet 4 whatsapp 86-18630852087
6 01152349 内六角圆柱头螺钉 Socket cap screw 4
7 13022896 风扇 Fan 1
8 01178365 弹簧垫圈 Washet 6 whatsapp 86-18630852087
9 13021247 内六角圆柱头螺钉 Socket cap screw 6

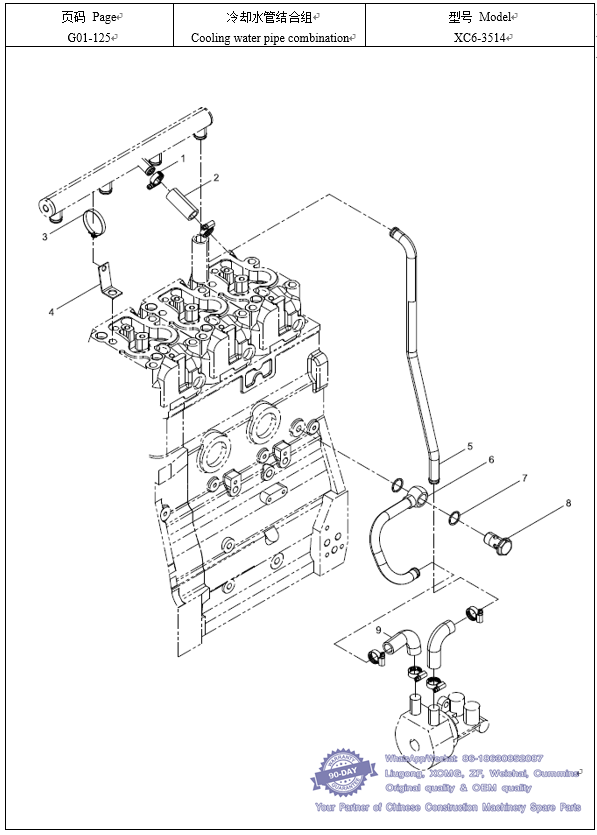

064 冷却水管结合组Cooling water pipe combination-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 13039655 卡箍 Pipe clamp 6 whatsapp 86-18630852087
2 13026006 冷却液连接胶管 Rubber tube 1
3 12151736 卡箍 Pipe clamp 1
4 12160152 角板 Plate 1 whatsapp 86-18630852087
5 13027040 机油冷却回水管 Oil cooling water retum pipe 1
6 13053024 冷却水管 Cooling water pipe 1
7 12023364 组合密封垫圈 Sealing ring 2 whatsapp 86-18630852087
8 01119154 空心螺栓 Hexagon bolt with wire hole on head 1
9 13026007 冷却液连接胶管 Rubber tube 2 whatsapp 86-18630852087

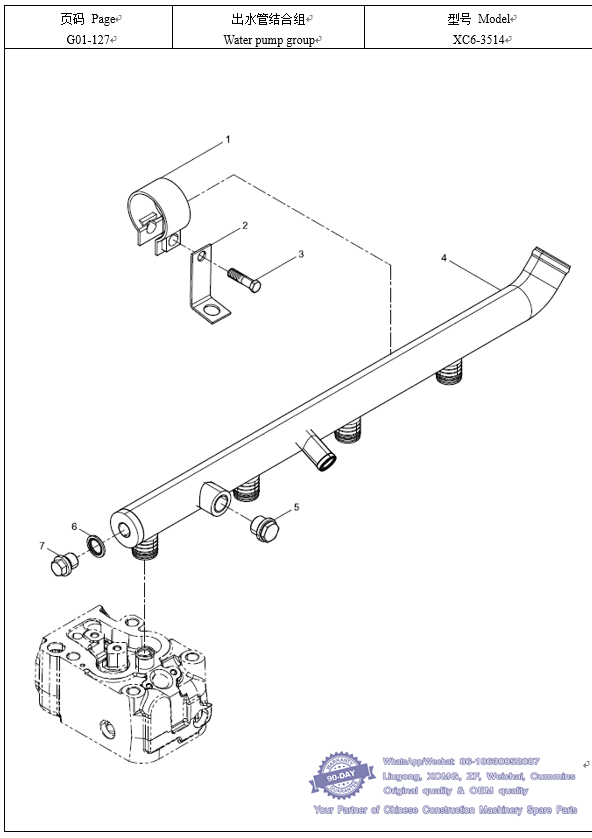

065 出水管结合组Water pump group-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 12188363 卡箍 Pipe clamp 1 whatsapp 86-18630852087
2 13050971 角板 Plate 1
3 01112271 六角头螺栓 Screw 1
4 13064358 冷却水管组件 Water outlet pipe 1
5 13020947 六角头螺塞 Plug 1 whatsapp 86-18630852087
6 612600080200 密封垫圈 Washer 1
7 01133632 六角头螺塞 Plug 1 whatsapp 86-18630852087

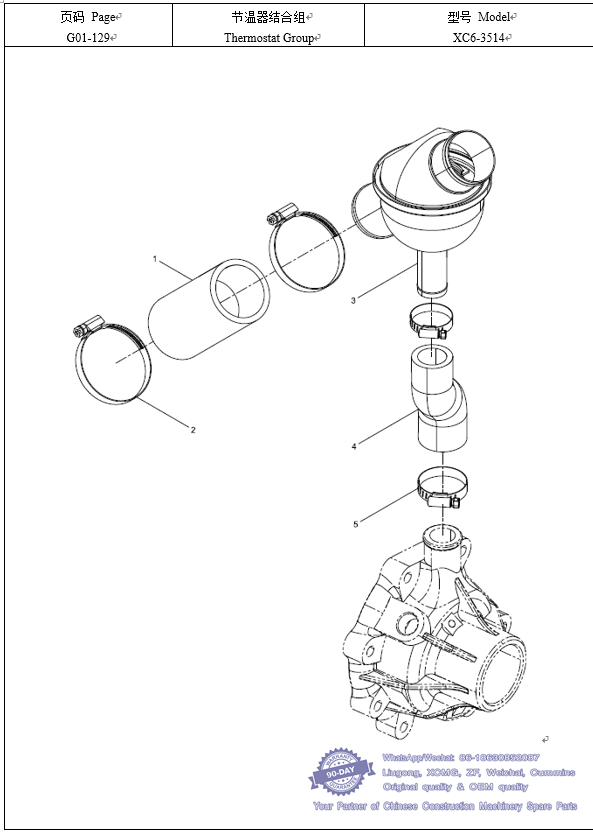

066 节温器结合组Thermostat Group-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 13064472 冷却液连接胶管 Rubber tube 1 whatsapp 86-18630852087
2 01133878 卡箍 Pipe clamp 2
3 13064404 节温器 Thermostat 1 whatsapp 86-18630852087
4 13064361 冷却液连接胶管 Rubber tube 1
5 01177986 卡箍 Pipe clamp 2 whatsapp 86-18630852087

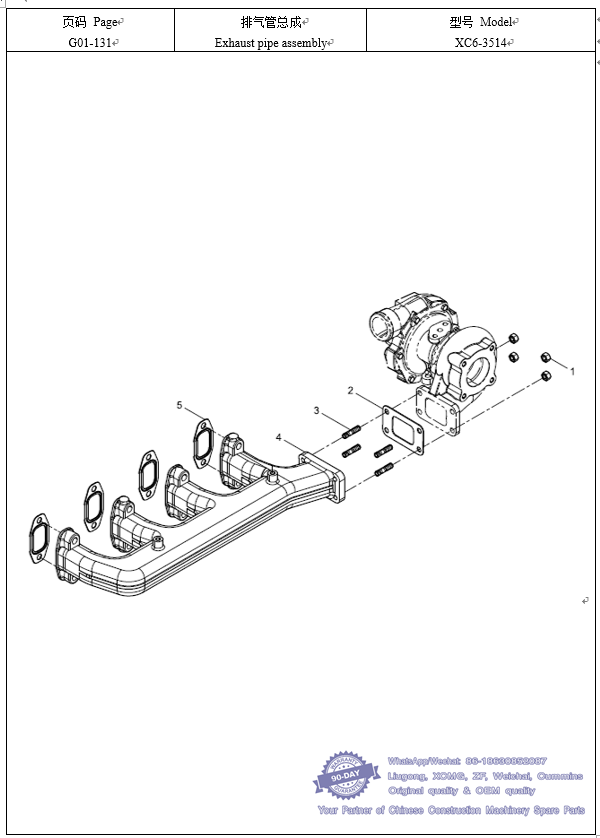

067 排气管总成Exhaust pipe assembly-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 01321455 自锁螺母 Nut 4 whatsapp 86-18630852087
2 13020718 垫片 Intake manifold gasket 1
3 01153348 双头螺柱 Stud bolt 4
4 13021634 排气管 Wet exhaust manifold 1 whatsapp 86-18630852087
5 12272783 垫片 Intake manifold gasket 4

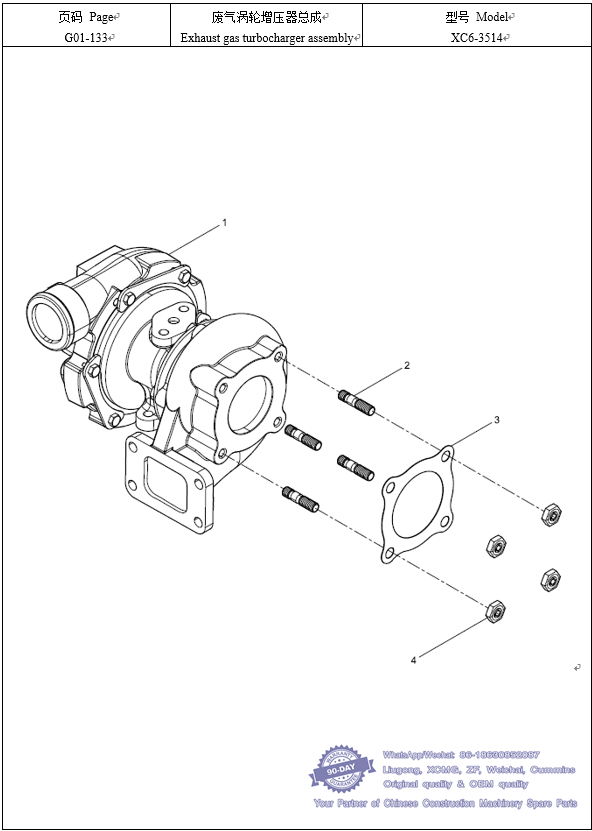

068 废气涡轮增压器总成Exhaust gas turbocharger assembly-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 13021913 涡轮增压器 Turbocharher 1 whatsapp 86-18630852087
2 01152537 双头螺柱 Stud bolt 4
3 13021401 垫片 Intake manifold gasket 1
4 01321455 自锁螺母 Nut 4 whatsapp 86-18630852087

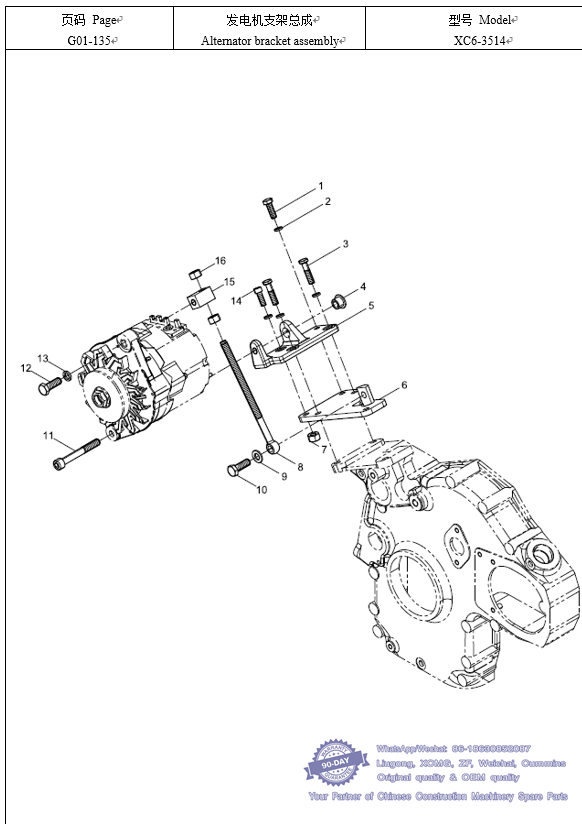

069 发电机支架总成Alternator bracket assembly-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 01137083 六角头螺栓 Screw 1 whatsapp 86-18630852087
2 01177981 弹簧垫圈 Washet 4
3 13024361 六角头螺栓 Screw 2
4 13023138 套筒 Clap 1
5 13024779 发电机安装支架 Motor bracket 1
6 13024119 发电机安装支架 Motor bracket 1
7 01112829 2型六角螺母 Hexagon nut, style 2 1
8 13023057 发电机拉紧螺栓 Tsenly screw 1
9 01152752 平垫圈 Plain washers 1
10 01112427 六角头螺栓 Screw 1 whatsapp 86-18630852087
11 13024577 内六角圆柱头螺钉 Socket cap screw 1
12 01111142 六角头螺栓 Screw 1
13 01178365 弹簧垫圈 Washet 1
14 01136431 内六角圆柱头螺钉 Socket cap screw 1
15 13024074 拉紧螺栓支架 Tightening bolt bracket 1
16 01139401 2型六角螺母 Hexagon nut, style 2 2 whatsapp 86-18630852087

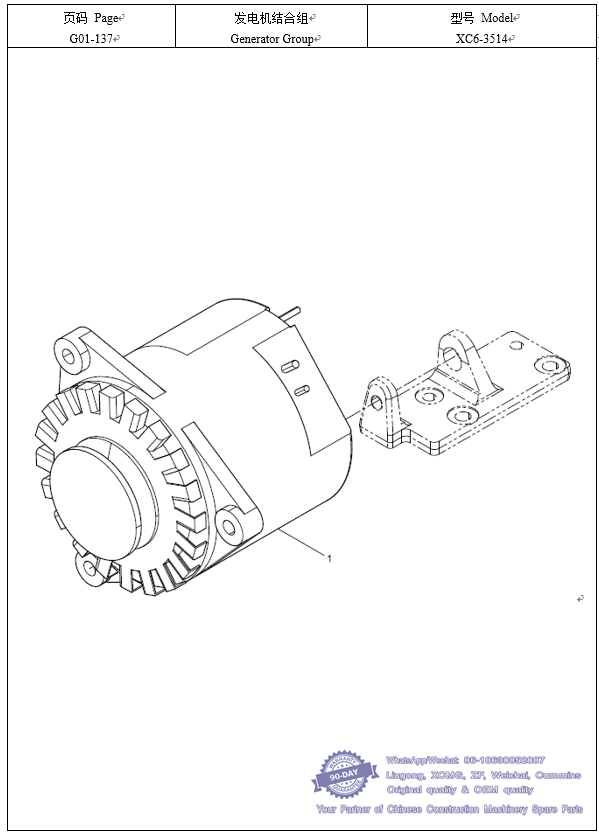

070 发电机结合组Generator Group-- XCMG Telescopic Handlers XC6-3514 Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
Item P art No. Part Name Q'ty Remark
1 13024704 发电机 Altemator 1 whatsapp 86-18630852087
