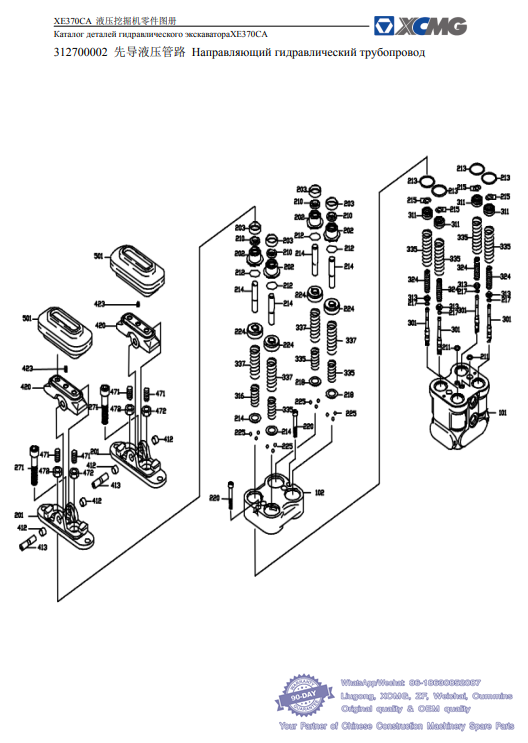

061 312700002 先导液压管路 Направляющий гидравлический трубопровод - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
337 860120254 弹簧 Пружина 4
412 860120255 轴套 Втулка вала 4
413 860120256 凸轮轴 Вал кулачка 2
420 860120257 凸轮 Кулачок 2
423 860120258 定位螺钉 Фиксирующий винт 2
471 860120259 螺钉 Винт 4
472 860120260 螺母 Гайка 4
501 860120261 防尘罩 Кожух от пыли 2

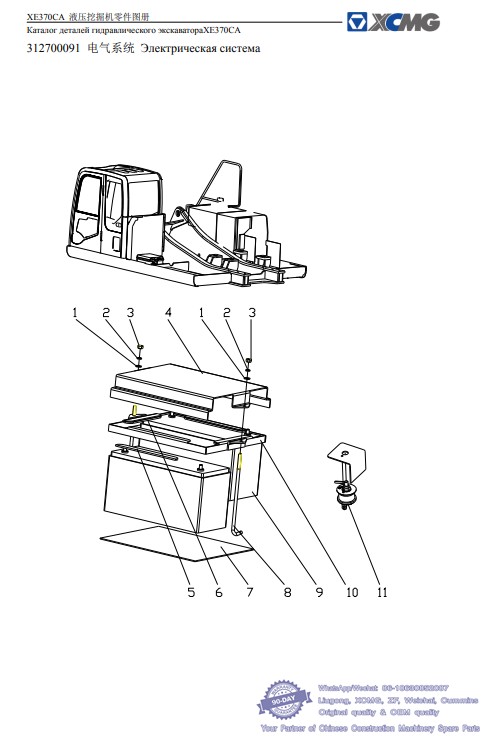

062 312700091 电气系统 Электрическая система - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 805300017 垫圈 10 Шайба 2
2 805300014 垫圈 10 Шайба 2
3 805200048 螺母 M10 Гайка 2
4 312600267 盖 Крышка 1
5 312600269 橡胶垫 Резиновая прокладка 2
6 312600268 橡胶垫 Резиновая прокладка 2
7 312600270 橡胶垫 Резиновая прокладка 1
8 310800196 电瓶拉杆 Рычаг аккумулятора 2
9 803502471 电瓶 Аккумулятор 2
10 312600266 电瓶压架 Опора аккумулятора 1
11 803608695 电源总开关 Общий включатель источника 1

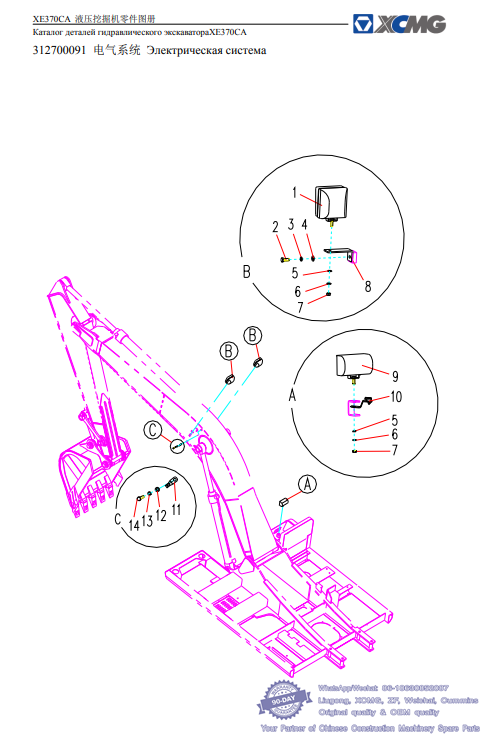

063 312700091 电气系统 Электрическая система - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 803504605 臂灯 Лампа стрелы 2
2 805004804 螺栓 M12×30 Болт 2
3 805300018 垫圈 12 Шайба 2
4 805300020 垫圈 12 Шайба 2
5 805300017 垫圈 10 Шайба 3
6 805300014 垫圈 10 Шайба 3
7 805200048 螺母 M10 Гайка 3
8 310800197 臂灯支架 Кронштейн лампы стрелы 2
9 819909306 工作灯 Рабочая лампа 1
10 819942295 矢崎安装夹具 Монтажное приспособление Yazaki 1
11 819910797 德驰安装夹具 Монтажное приспособление Deutsch 2
12 805300069 垫圈 8 Шайба 2
13 805300010 垫圈 8 Шайба 2
14 805000033 螺栓 M8×16 Болт 2

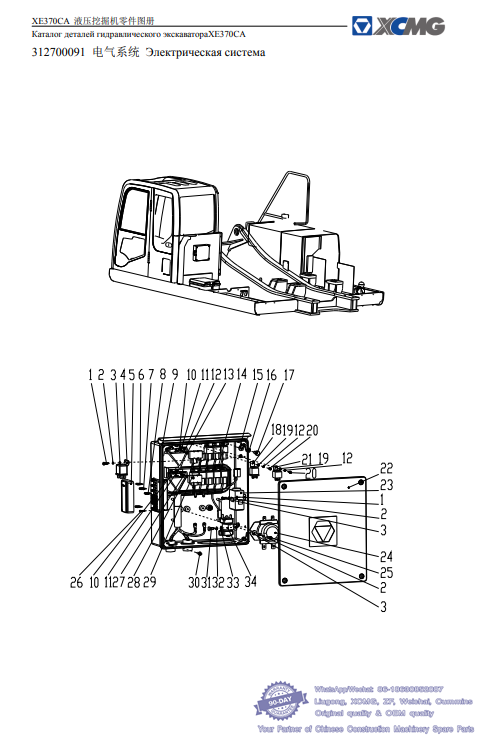

064 312700091 电气系统 Электрическая система - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 805103605 螺栓 M6×16 Болт 2
2 805300029 垫圈 6 Шайба 4
3 805300030 垫圈 6 Шайба 6
4 803608688 预热继电器 Подогревательное реле 1
5 803704537 保险丝盒 Коробка предохранителей 1
6 803608734 保险丝 5A Предохранитель 3
7 803608735 保险丝 10A Предохранитель 15
8 803608737 保险丝 20A Предохранитель 5
9 312700098 箱体总成 Корпус ящика в сборе 1
10 803604774 一路保险丝盒 Коробка одноконтурного предохранителя 2
11 803608738 保险丝 30A Предохранитель 2
12 805300109 垫圈 5 Шайба 14
13 805200293 螺母 M5 Гайка 4
14 312700097 电气控制箱线束 Пучок проводов коробки электоуправления 1
15 805300014 垫圈 10 Шайба 4
16 805300017 垫圈 10 Шайба 4
17 805000727 螺栓 M10×25 Болт 4
18 803608687 熄火继电器 Реле гашения 1
19 805300119 垫圈 5 Шайба 10
20 805300109 螺钉 M5×16 Винт 10
21 803608842 继电器 Реле 9
22 312700099 箱盖 Крышка футляра 1
23 803504604 预热控制器 Подогревательный регулятор 1
24 803608900 电源继电器 Реле питания 1
25 805105450 螺钉 M6×25 Винт 2
26 805004835 美制螺栓 Болт американской системы 4
27 805302454 垫圈 4 Шайба 4
28 805302462 垫圈 4 Шайба 4
29 805100271 螺钉 M4×16 Винт 4
30 803704524 快速螺钉 Быстрый винт 4
31 805000033 螺栓 M8×16 Болт 2
32 805300010 垫圈 4 Шайба 2
33 805300017 垫圈 4 Шайба 2
34 803608689 起动继电器 Пусковое реле 1

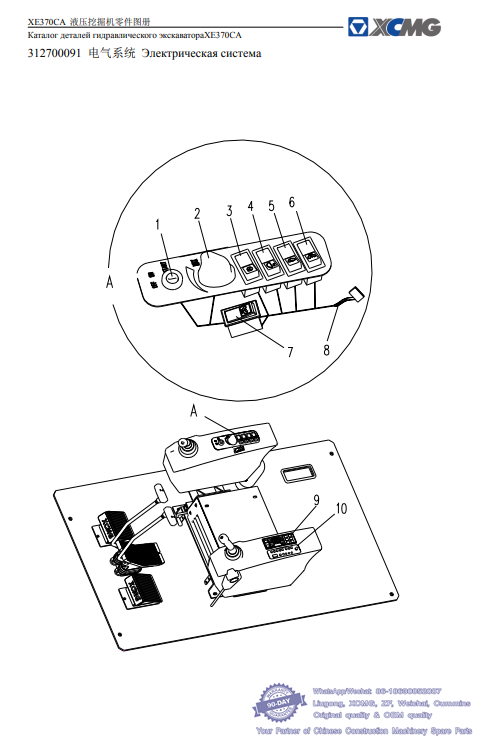

065 312700091 电气系统 Электрическая система - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 803608698 钥匙开关 Клавишный блокирующий переключатель 1
2 803608699 电位计(配操作旋钮) 动臂灯翘板开关 Перекидной выключатель стрелы потенциометр (с поворотной кнопкой операции) 1
3 803608891 标志板 3.32 Плита с отметкой 1
3-1 803608004 转台灯翘板开关 Перекидной выключатель поворотной плиты 1
4 803608891 标志板 3.31 Плита с отметкой 1
4-1 803608002 雨刮翘板开关 Прекидной выключатель стеклоочистителя 1
5 803608892 标志板 2.5 Плита с отметкой 1
5-1 803704513 洗涤翘板开关 Перекидной выключатель промывателя 1
6 803608893 标志板 2.6 Плита с отметкой 1
6-1 803704510 静音开关 Выключатель поглощения звука 1
7 803610345 行走消音标志板 Опознавательная планка поглощения звука для движения 1
7-1 803704925 右扶手箱线束 Пучок проводов правой корбки поручней 1
8 312700101 空调控制器 Регулятор ондиционера 1
9 803505444 收音机 Радио 1
10 803505443 钥匙开关 Клавишный блокирующий переключатель 1
066 312700091 电气系统 Электрическая система - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 805100250 螺钉 M4×20 Винт 8
2 805300027 垫圈 4 Шайба 8
3 805300157 垫圈 8 Шайба 8
4 803504617 扬声器罩 Чехол громкоговорителя 2
5 819908756 扬声器 Громкоговоритель 2
6 802102374 收音机天线 Антенна радиоприемника 1
7 805200082 螺母 M4 Гайка 8
8 312700094 监控器线束 Пучок контроллера 1
9 803740716 ESS 控制器 ESSконтроллер 1
10 805046512 螺栓 M8×35 Болт 8
11 805300010 垫圈 8 Шайба 8
12 805338276 垫圈 8 Шайба 6
13 803538098 电子监控器 Электронный контроллер 1

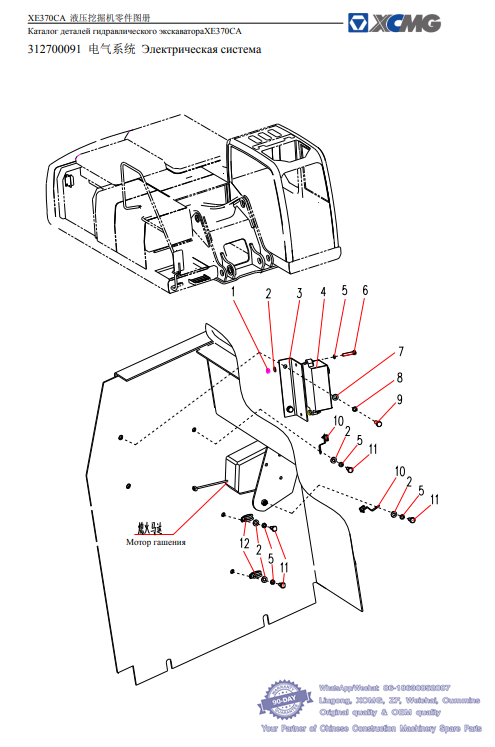

067 312700091 电气系统 Электрическая система - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 805200045 螺母 M8 Гайка 2
2 805300069 垫圈 8 Шайба 6
3 310800396 执行器安装支架 Установочный кронштейн исполнителя 1
4 800104270 主马达 Главный мотор 1
5 805300010 垫圈 8 Шайба 6
6 805000089 螺栓 M8×35 Болт 1
7 805300017 垫圈 10 Шайба 2
8 805300014 垫圈 10 Шайба 2
9 805000714 螺栓 M10×20 Болт 2
10 819942295 矢崎安装夹具 Монтажное приспособление Yazaki 2
11 805000033 螺栓 M8×16 Болт 4
12 801905480 单偏式带胶套卡箍 φ10 带宽
20 Одноотклоняющий хомут с резиновой втулкиφ10,ширина ленты20 2

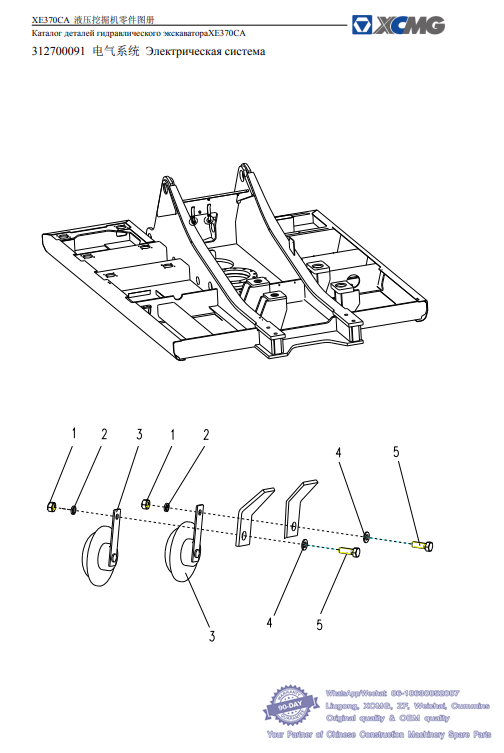

068 312700091 电气系统 Электрическая система - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 805200045 螺母 M8 Гайка 5
2 803504609 垫圈 8 Шайба 2
3 805338276 喇叭（高、低音各一个） Гудок (высокий, глубокийz голосбас отдельно) 1
4 805004783 垫圈 8 Шайба 2
5 805200045 螺栓 M8×25 Болт 2

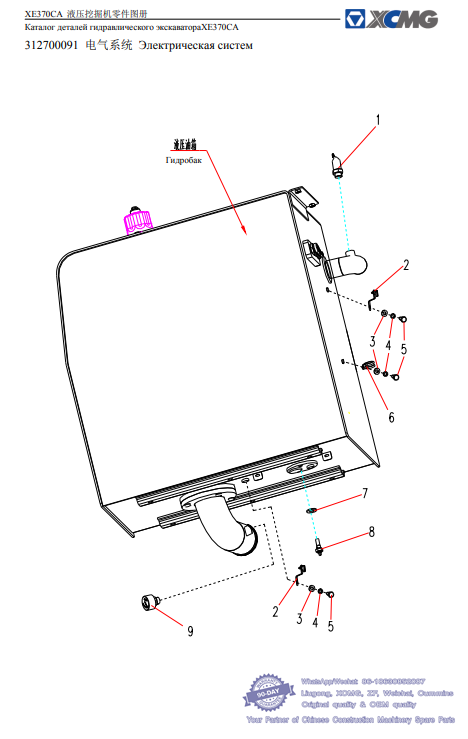

069 312700091 电气系统 Электрическая систем - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 801102899 发讯器 Передающий аппарат 1
2 819942295 矢崎安装夹具 Монтажное приспособление Yazaki 2
3 805338259 垫圈 8 Шайба 2
4 805338276 垫圈 8 Шайба 2
5 805046503 螺栓 M8×16 Болт 2
6 800104454 单偏式带胶套卡箍 φ10 带宽 20 Одноотклоняющий хомут с резиновой втулкиφ10, ширина ленты 20 1
7 805300024 垫圈 14 Шайба 1
8 803504717 温度传感器 Датчик температуры 1
9 819908755 发讯器 Передающий аппарат 1

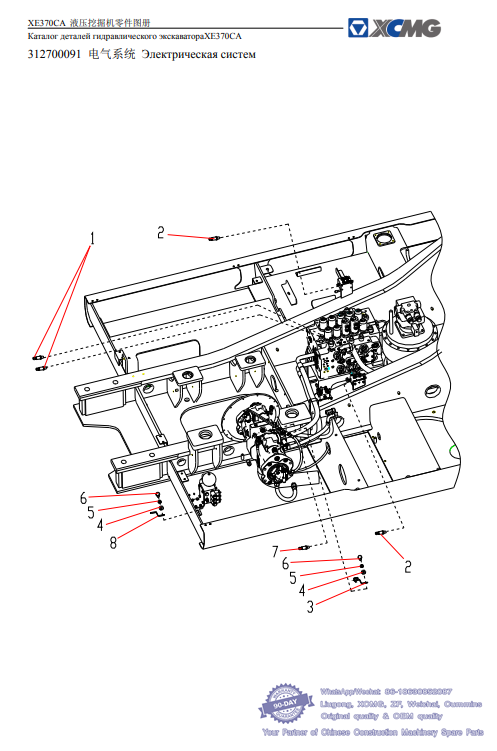

070 312700091 电气系统 Электрическая систем - XCMG Hydraulic Excavator XE370CA Spare Parts Catalog
序号 零件代号 零件名 数量
№ Номер детали Имя детали Кол-во
1 803538020 压力开关 Включатель давления 2
2 803504799 压力传感器 Датчик давления 2
3 819942516 安普安装夹具 Монтажное приспособлениеAMP 1
4 805300069 垫圈 8 Шайба 4
5 805300010 垫圈 8 Шайба 4
6 805046503 螺栓 M8×16 Болт 4
7 803504797 压力传感器 Датчик давления 1
8 819942297 德驰安装夹具 Монтажное приспособление Deutsch 3
