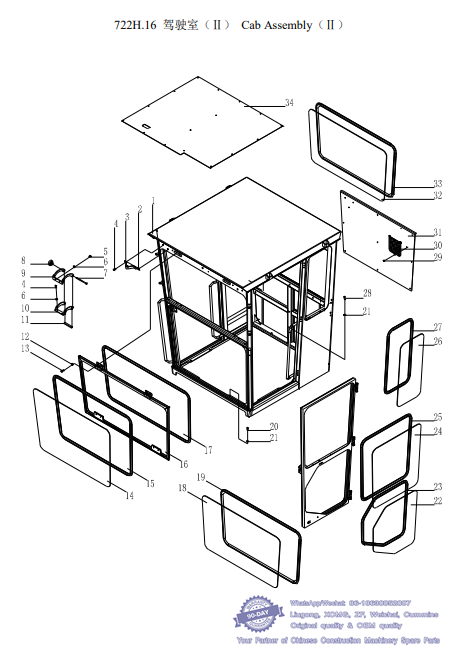

061 722H.16 驾驶室（Ⅱ） Cab Assembly（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-22H-160-00002 3 驾驶室总成220H.16.1 Cab ass’ y 1 -00109
1 Z-22C-16D-00002 2 驾驶室骨架220C.16D.1.2 Cab 1 -00109
2 Z-321-180-00001 1 出线圈3Y21.18-1 Loop 2 -00109
3 Z-29C-16D-00038 灯架190C.16D.1.6 Lamp support 2 -00109
4 B-G057830-00139 1 螺栓M8×20 ZnD Bolt 8 -00109
5 B-G057830-00137 1 螺栓M8×16 ZnD Bolt 4 -00109
6 B-G000930-00017 1 垫圈8 Washer 8 -00109
7 Z-29C-16E-00150 1 螺杆190C.16E.2-19 Bolt 2 -00109
8 Z-29C-16E-00141 1 手柄190C.16E.2.16 Knob 2 -00109
9 Z-29C-16E-00156 1 右连杆190C.16E.2.19 Link, R.H. 1 -00109
Z-29C-16E-00151 1 左连杆190C.16E.2.18 Link, L.H. 1 -00109
10 Z-722-160-00047 1 内连杆722.16.3.7 Link 2 -00109
11 Z-29C-16E-00140 1 管子190C.16E.2-18 Collar 2 -00109
12 B-Q020490-00001 1 垫圈10 Washer 4 -00109
13 B-G057830-00006 1 螺栓M10×25 ZnD Bolt 4 -00109
14 Z-29C-160-00145 1 玻璃190C.16.2A-13 Glass 1 -00109
15 Z-29C-160-00132 1 压条190C.16.2A-11 Strip, Weather 1 -00109
16 Z-29C-160-00133 1 托架190C.16.2A.13 Backet 1 -00109
17 Z-29C-160-00144 1 门密封条190C.16.2A-12 Seal 1 -00109
18 Z-29C-160-00070 1 玻璃190C.16.2A-10 Glass 1 -00109
19 Z-29C-160-00069 1 压条190C.16.2A-9 Strip, Weather 1 -00109
20 B-G057830-00037 1 螺栓M12×35 ZnD Bolt 12 -00109
21 B-Q020490-00003 1 垫圈12 Washer 15 -00109
22 Z-29C-16D-00041 2 玻璃190C.16D.1-6 Glass 1 -00109
Z-29C-16D-00002 2 玻璃190C.16D.1-1 Glass 1 -00109
23 Z-29C-16D-00003 1 压条190C.16D.1-2 Strip, Weather 2 -00109
24 Z-29C-16D-00001 1 玻璃190C.16D.1-5 Glass 2 -00109
25 Z-29C-160-00045 1 压条190C.16.2A-4 Strip, Weather 2 -00109
26 Z-29C-16D-00013 1 玻璃190C.16D.1-3 Glass 2 -00109
27 Z-29C-16D-00014 1 压条190C.16D.1-4 Strip, Weather 2 -00109
28 B-G057830-00047 1 螺栓M12×55 ZnD Bolt 3 -00109
29 B-G008180-00008 螺钉M4×16ZnD Screw 3 -00109
30 Z-130-160-00264 袋Z30.16.4E.18 Bag 1 -00109
31 Z-29C-16E-00042 1 后板190C.16E.2-2 Plate 1 -00109
32 Z-29C-16E-00040 1 玻璃190C.16E.2-5 Glass 1 -00109
33 Z-29C-16E-00041 1 压条190C.16E.2-6 Strip, Weather 1 -00109
34 Z-29C-16E-00039 1 顶板190C.16E.2-1 Panel 1 -00109

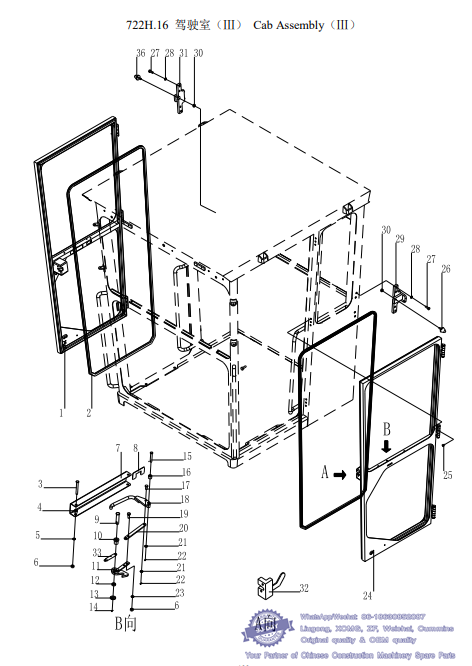

062 722H.16 驾驶室（Ⅲ） Cab Assembly（Ⅲ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-22H-160-00002 3 驾驶室总成220H.16.1 Cab ass’ y 1 -00109
1 Z-29C-16D-00011 3 右门框190C.16D.1.2 Door, R.H. 1 -00109
2 Z-29C-160-00152 1 门密封条190C.16.2A-15 Seal 2 -00109
3 Z-29C-16E-00125 1 螺杆190C.16E.2-9 Bolt 4 -00109
4 Z-29C-16E-00129 1 隔套190C.16E.2-13 Spacer 4 -00109
5 B-G000930-00015 1 垫圈6 Washer 4 -00109
6 B-G061700-00034 1 螺母M6ZnD Nut 8 -00109
7 Z-722-160-00061 2 罩壳（左）722.16.3-4 Cover, L.H. 1 -00109
Z-722-160-00060 2 罩壳（右）722.16.3-3 Cover, R.H. 1 -00109
8 Z-29C-16E-00128 1 板190C.16E.2-12 Plate 2 -00109
9 B-G008820-00018 1 销B10×45ZnD Pin 2 -00109
10 Z-29C-16E-00132 1 垫套190C.16E.2-16 Spacer 2 -00109
11 Z-29C-16E-00113 1 左定位锁190C.16E.2.10 Lock, L.H. 1 -00109
Z-29C-16E-00118 1 右定位锁190C.16E.2.11 Lock, R.H. 1 -00109
12 Z-29C-16E-00133 1 垫190C.16E.2-17 Collar 2 -00109
13 B-G00097B-00002 1 垫圈10ZnD Washer 2 -00109
14 B-G000910-00027 1 开口销3.2×20ZnD Pin, Cotter 2 -00109
15 Z-29C-16E-00131 1 轴190C.16E.2-15 Pin 2 -00109
16 Z-29C-16E-00130 1 垫套190C.16E.2-14 Spacer 2 -00109
17 B-G008820-00030 1 销B6×16ZnD Pin 2 -00109
18 Z-722-160-00041 1 左手柄722.16.3.4 Handle, L.H. 1 -00109
Z-722-160-00044 1 右手柄722.16.3.5 Handle, R.H. 1 -00109
19 B-G057830-00130 1 螺栓M6×16ZnD Bolt 4 -00109
20 Z-29C-16E-00119 1 板190C.16E.2-8 Plate 2 -00109
21 B-G00097B-00021 1 垫圈6ZnD Washer 4 -00109
22 B-G000910-00005 1 开口销1.6×12ZnD Pin, Cotter 4 -00109
23 B-Q020490-00021 1 垫圈6 Washer 4 -00109
24 Z-29C-16D-00004 3 左门框190C.16D.1.1 Door, L.H. 1 -00109
25 B-G008180-00033 1 螺钉M8×12ZnD Screw 18 -00109
26 Z-29C-16E-00109 1 缓冲器190C.16E.2.9 Cushion 2 -00109
27 B-G057830-00010 1 螺栓M10×30ZnD Bolt 8 -00109
28 B-Q020490-00001 1 垫圈 10ZnD Washer 8 -00109
29 Z-29C-160-00033 1 左拉手190C.16.2A.2 Catch, L.H. 1 -00109
30 B-G061700-00003 1 螺母M10ZnD Nut 2 -00109
31 Z-29C-160-00046 1 右拉手190C.16.2A.6 Catch, R.H. 1 -00109
32 W-09-00195 1 门锁（左）NBS5530B Lock, L.H. 1 -00109 1 门锁（右）NBS5530B Lock, R.H. 1 -00109
33 Z-29C-16E-00112 1 弹簧190C.16E.2-7 Spring 2 -00109

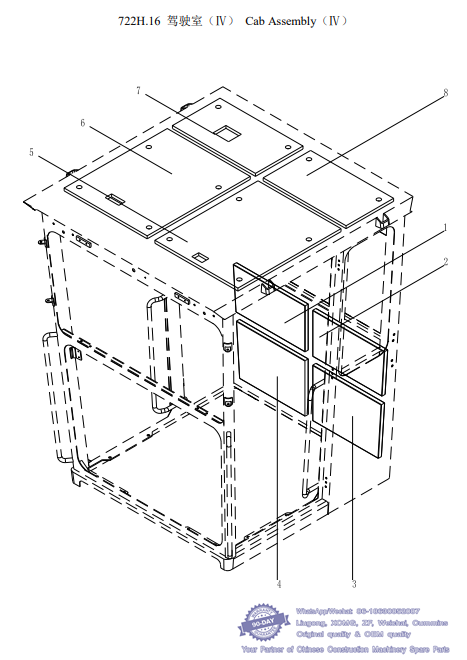

063 722H.16 驾驶室（Ⅳ） Cab Assembly（Ⅳ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-160-00047 1 海棉板190C.16.2A.7 Panel 1 -00109 N
2 Z-29C-160-00037 1 海棉板190C.16.2A.3 Panel 1 -00109 N
3 Z-29C-160-00040 1 海棉板190C.16.2A.4 Panel 1 -00109 N
4 Z-29C-160-00051 1 海棉板190C.16.2A.8 Panel 1 -00109 N
5 Z-29C-160-00155 1 泡沫塑料板190C.16.2A-18 Panel 1 -00109 N
6 Z-29C-160-00154 1 泡沫塑料板190C.16.2A-17 Panel 1 -00109 N
7 Z-29C-160-00043 1 泡沫塑料板190C.16.2A-2 Panel 1 -00109 N
8 Z-29C-160-00032 1 泡沫塑料板190C.16.2A-1 Panel 1 -00109 N

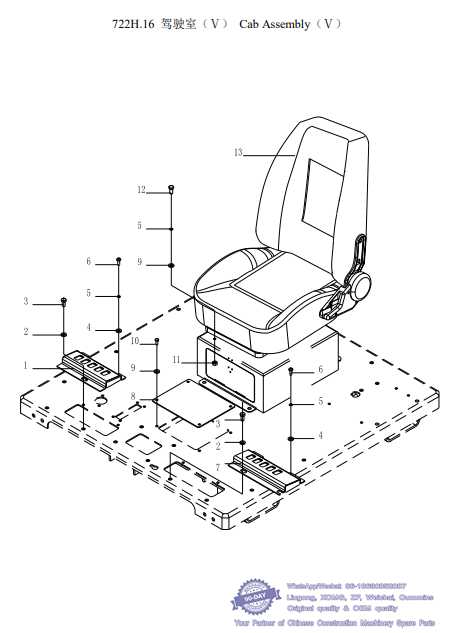

064 722H.16 驾驶室（Ⅴ） Cab Assembly（Ⅴ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-722-160-00081 1 右盖板722.16.5 Cover,R.H 1 00005-
2 B-Q020490-00003 1 垫圈12 Washer 3 00005-
3 B-G057830-00037 1 螺栓M12×35ZnD Bolt 3 00005-
4 B-Q020490-00023 1 垫圈8 Washer 4 00005-
5 B-G000930-00017 1 垫圈8 Washer 8 00005-
6 B-G057830-00146 1 螺栓M8×30ZnD Bolt 4 00005-
7 Z-722-160-00001 1 左盖板722.16.1 Cover,L.H 1 00005-
8 Z-29C-160-00027 1 板190C.16-3 Plate 1 00005-
9 B-G00097B-00023 1 垫圈8ZnD Washer 8 00005-
10 B-G057830-00139 1 螺栓M8×20ZnD Bolt 4 00005-
11 B-G061700-00036 1 螺母M8ZnD Nut 4 00005-
12 B-G057830-00146 1 螺栓M8×30ZnD Bolt 4 00005-
13 W-09-00145 1 座椅SG4-18 Chair 1 00005-

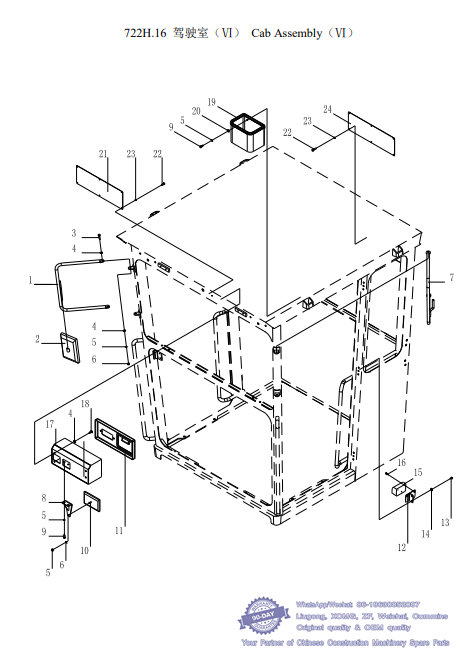

065 722H.16 驾驶室（Ⅵ） Cab Assembly（Ⅵ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-22C-16D-00001 1 右反光镜架220C.16D.1.1 Bracket,R.H 1 -00109
2 W-09-00022 1 室外反光镜|PD-010427 Mirror 2 -00109
3 B-G057830-00146 1 螺栓M8×30ZnD Bolt 4 -00109
4 B-G00097B-00023 1 垫圈8ZnD Washer 12 -00109
5 B-G000930-00017 1 垫圈8 Washer 10 -00109
6 B-G061700-00036 1 螺母M8ZnD Nut 5 -00109
7 Z-22C-16D-00006 1 左反光镜架220C.16D.1.3 Bracket,L.H 1 -00109
8 Z-29C-16E-00157 1 板190C.16E.2.7 Bracket 1 -00109
9 B-G057830-00139 1 螺栓M8×20ZnD Bolt 5 -00109
10 W-09-00021 1 室内反光镜 Mirror 1 -00109
11 Z-22H-160-00008 1 CD机盒盖220H.16.1.2 Cover 1 -00109
12 Z-718-160-00005 1 支架718.16.1.3 Bracket 1 -00109
13 B-G057830-00126 1 螺栓M6×10ZnD Bolt 2 -00109
14 B-Q020490-00021 1 垫圈6ZnD Washer 2 -00109
15 Z-29C-16E-00134 1 烟灰缸190C.16E.2.14 Ashtrey 1 -00109
16 B-G008190-00003 1 螺钉M4×6 ZnD Screw 3 -00109
17 Z-22H-160-00003 1 CD机盒220H.16.1.1 Case 1 -00109 N
18 B-G057830-00137 1 螺栓M8×16ZnD Bolt 4 -00109
19 Z-29C-16E-00173 1 饮料箱190C.16E.2.8 Case 1 -00109 N
20 B-Q020490-00023 1 垫圈8ZnD Washer 3 -00109
21 Z-29C-160-00156 1 板190C.16.2A-19 Plate 1 -00109 N
22 B-G008180-00020 1 螺钉M5×20ZnD Screw 12 -00109
23 B-G000930-00014 1 垫圈5 Washer 12 -00109
24 Z-22C-160-00005 1 板220C.16.1-1 Plate 1 -00109 N
