Changlin Wheel Loader 957 Parts Catalog
60 液压系统 Hydraulic System

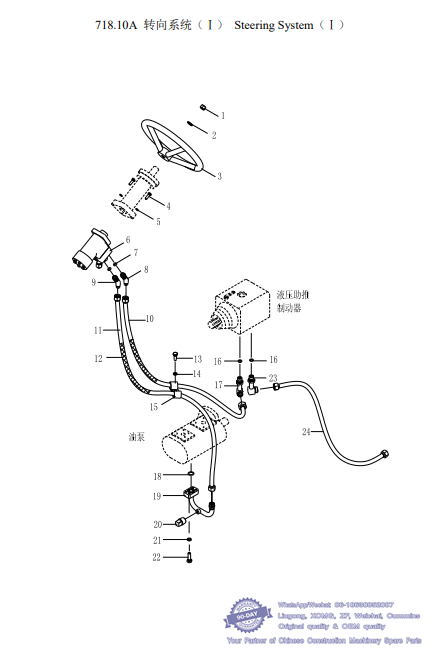

066 718.10A 转向系统（Ⅰ） Steering System（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G061710-00010 1 螺母 M16×1.5ZnD Nut 1 00005-
2 B-G00097B-00008 1 垫圈 16ZnD Washer 1 00005-
3 W-19-00001 1 方向盘(花键)|TCM-2 Steering wheel 1 00005-
4 B-G057830-00010 1 螺栓 M10×30ZnD Bolt 4 00005-
5 B-G000930-00001 1 垫圈 10 Washer 4 00005-
6 W-19-00025 1 转 向 器 阀 块 总 成 |BZZ1-E160B( 内 花 键 )+FKA163022(3/4UNF)Redirector ass’y 1 00005-
7 W-15-00337 1 O 形圈 16.36×2.21 O-ring 2 00005-
8 Z-29C-10F-00027 1 弯管接头 190C.10F.19 Joint 1 00005-
9 Z-29C-10F-00032 1 弯管接头 190C.10F.20 Joint 1 00005-
10 Z-29C-10F-00045 1 软管总成 190C.10F.5 Hose 1 00005-
11 Z-29C-10F-00044 2 软管总成 190C.10F.4 Hose 1 00005-
12 Z-29C-10E-00013 1 胶管外护套 190C.10E-1 Tube 2 00005-
13 B-G057830-00001 1 螺栓 M10×16ZnD Bolt 1 00005-
14 B-Q020490-00001 1 垫圈 10 Washer 1 00005-
15 B-Q020050-00012 1 线夹 C25×41 Clip 2 00005-
16 W-15-00003 1 O 形圈 19.18×2.46 O-ring 2 00005-
17 Z-29C-10F-00031 1 接头体 190C.10F.2 Joint 1 00005-
18 B-Q020710-00057 1 O 形圈 36×3.5 O-ring 1 00005-
19 Z-29C-10F-00001 1 油泵出油管 190C.10F.1 Tube 1 00005-
20 B-Q020360-00002 1 锥形螺塞 AR1/8 plug 1 00005-
21 B-G000930-00017 1 垫圈 8 Washer 4 00005-
22 B-G057830-00142 1 螺栓 M8×25-10.9ZnD Bolt 4 00005-
23 Z-29C-10F-00042 1 接头体 190C.10F.3 Joint 1 00005-
24 Z-29C-10F-00046 1 软管总成 190C.10F.6 Hose 1 00005-

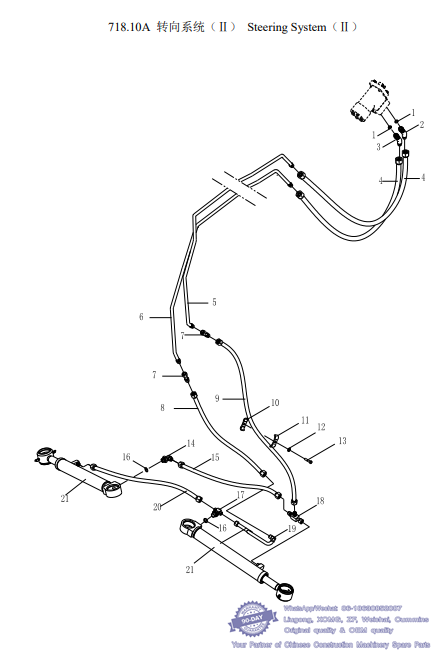

067 718.10A 转向系统（Ⅱ） Steering System（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-15-00337 1 O 形圈 16.36×2.21 O-ring 2 00005-
2 Z-29C-10F-00036 1 弯管接头 190C.10F.21 Joint 1 00005-
3 Z-29C-10F-00041 1 弯管接头 190C.10F.22 Joint 1 00005-
4 Z-29C-10F-00049 1 软管总成 190C.10F.9 Hose ass’y 2 00005-
5 Z-29C-10F-00005 1 油管 190C.10F.11 Tube 1 00005-
6 Z-29C-10F-00002 1 油管 190C.10F.10 Tube 1 00005-
7 Z-29C-10F-00050 1 接头 190C.10F.23 Joint 2 00005-
8 Z-29C-10F-00048 1 软管总成 190C.10F.8 Hose ass’y 1 00005-
9 Z-29C-10F-00047 1 软管总成 190C.10F.7 Hose ass’y 1 00005-
10 Z-29C-10E-00049 1 夹 190C.10E.9 Clip 1 00005-
11 Z-29C-10E-00052 1 夹 190C.10E.10 Clip 1 00005-
12 B-Q020490-00023 1 垫圈 8 Washer 1 00005-
13 B-G057820-00161 1 螺栓 M8×40ZnD Bolt 1 00005-
14 Z-29C-10F-00025 1 接头 190C.10F.18 Joint 1 00005-
15 Z-29C-10F-00012 1 软管总成 190C.10F.13 Hose ass’y 1 00005-
16 B-Q020510-00002 1 专用 O 形圈 16.7×3.4 O-ring 2 00005-
17 Z-29C-10F-00022 1 T 型接头 190C.10F.17 Joint 1 00005-
18 Z-29C-10F-00019 1 油管 190C.10F.16 Tube 1 00005-
19 Z-29C-10F-00013 1 油管 190C.10F.14 Tube 1 00005-
20 Z-29C-10F-00018 1 软管总成 190C.10F.15 Hose ass’y 1 00005-
21 Z-29C-10F-00055 1 前轮转向油缸 190C.10F.12A Steering cylinder 2 00087-
Z-29C-10F-00008 1 □前轮转向油缸 190C.10F.12 □Steering cylinder 2 00005-00086

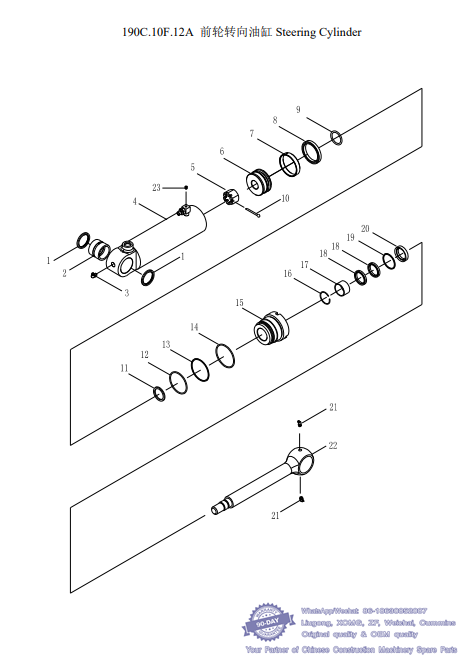

068 190C.10F.12A 前轮转向油缸 Steering Cylinder -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-10F-00055 前轮转向油缸 190C.10F.12A Cylinder ass’y 00087-
1 B-G00893A-00008 1 挡圈 55ZnD Dustproof ring 2 00087-
2 B-G091630-00002 1 关节轴承 Bearing 1 00087-
3 B-J07940B-00004 1 油杯 90°M10×1 Oil cup 1 00087-
4 Z-29C-10F-00058 1 缸体 190C.10F.12A.2 Cylinder body 1 00087-
5 B-G094570-00010 1 螺母 M20×2ZnD Nut 1 00087-
6 Z-29C-10F-00059 1 活塞 190C.10F.12A-1 Piston 1 00087-
7 Z-29C-10E-00081 1 支撑圈 190C.10E.5-2A Support ring 1 00087- N
8 W-15-00942 1 格莱圈 40×50×4.3(SPG-50) Seal ring 1 00087- N
9 B-Q020710-00042 1 O 形圈 25×2.4 O-ring 1 00087- N
10 B-G000910-00044 1 销 4×40ZnD Pin 1 00087-
11 B-G00895A-00001 1 挡圈 40 Sleeve 1 00087-
12 B-Q020710-00075 1 O 形圈 51×3.5 O-ring 1 00087- N
13 Z-29C-10E-00007 1 O 形圈挡圈 190C.10E.5-5 Snap ring 1 00087-
14 B-Q020710-00077 1 O 形圈 54×3.5 O-ring 1 00087- N
15 Z-29C-10F-00060 1 导向套 190C.10F.12A-2 Guide sleeve 1 00087-
16 Z-29C-10F-00061 1 挡圈 190C.10F.12A-3 Snap ring 1 00087-
17 W-15-00944 1 轴承 35×39×25（SF-1） Bearing 1 00087-
18 W-15-00360 1 轴用 Yx 圈 ISI-35(35×45×6) Yx Snap ring 2 00087- N
19 W-15-00940 1 防尘圈 35×47×7×10(DKBI-35) Snap ring 1 00087- N
20 Z-29C-10E-00033 1 防尘圈挡圈 190C.10E.5-9 Snap ring 1 00087-
21 B-J07940B-00003 1 油杯 60°M10×1 Oil cup 60° 2 00087-
22 Z-29C-10F-00056 1 活塞杆 190C.10F.12A.1 Piton shaft 1 00087-
23 B-Q020360-00002 1 锥形螺塞 AR1/8 Plug 1 00087-

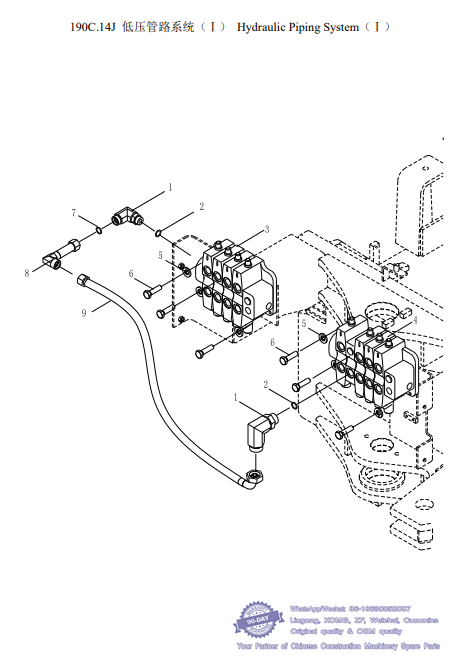

069 190C.14J 低压管路系统（Ⅰ） Hydraulic Piping System（Ⅰ）-- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-14J-00020 1 接头体 190C.14J.17 Joint 2 00005-
2 W-15-00003 1 O 形圈 19.18×2.46 O-ring 2 00005-
3 W-07-00024 1 多路换向阀|5000-D280 Control valve R.H. 1 00005-
4 W-07-00025 1 多路换向阀|5000-D281 Control valve L.H. 1 00005-
5 B-Q020490-00023 1 垫圈 8 Washer 9 00005-
6 B-G057830-00146 1 螺栓 M8×30ZnD Bolt 6 00005-
7 W-15-00429 1 O 形圈 15×2 O-ring 1 00005-
8 Z-29C-14J-00028 1 油管 190C.14J.6 Tube 1 00005-
9 Z-29C-14J-00026 1 软管总成 190C.14J.4 Hose 1 00005-

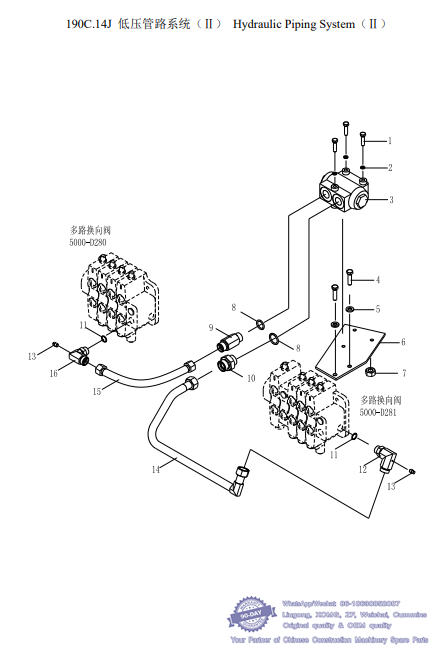

070 190C.14J 低压管路系统（Ⅱ） Hydraulic Piping System（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057820-00170 1 螺栓 M8×90ZnD Bolt 3 00005-
2 B-Q020490-00023 1 垫圈 8 Washer 3 00005-
3 Z-29C-14A-00048 1 分流阀 190C.14A.11 Vavle 1 00005-
4 B-G057830-00001 1 螺栓 M10×16ZnD Bolt 2 00005-
5 B-Q020490-00001 1 垫圈 10 Washer 2 00005-
6 Z-29C-14A-00033 1 板 190C.14A-9 Plate 1 00005-
7 B-G061700-00036 1 螺母 M8ZnD Nut 3 00005-
8 B-Q020710-00048 1 O 形圈 30×3.5 O-ring 2 00005-
9 Z-29C-14J-00018 1 接头体 190C.14J.16 Joint 1 00005-
10 Z-29C-14J-00016 1 接头体 190C.14J.15 Joint 1 00005-
11 W-15-00003 1 O 形圈 19.18×2.46 O-ring 2 00005-
12 Z-29C-14J-00014 1 接头体 190C.14J.14 Joint 1 00005-
13 B-Q020360-00002 1 锥形螺塞 AR1/8 Plug 2 00005-
14 Z-719-140-00011 1 软管总成 719.14.7 Hose 1 00067-
Z-29C-14J-00040 1 油管 190C.14J.9 Tube 1 00005-00066
15 Z-29C-14J-00027 1 软管总成 190C.14J.5 Hose 1 00005-
16 Z-29C-14J-00008 1 接头体 190C.14J.12 Joint 1 00005-
